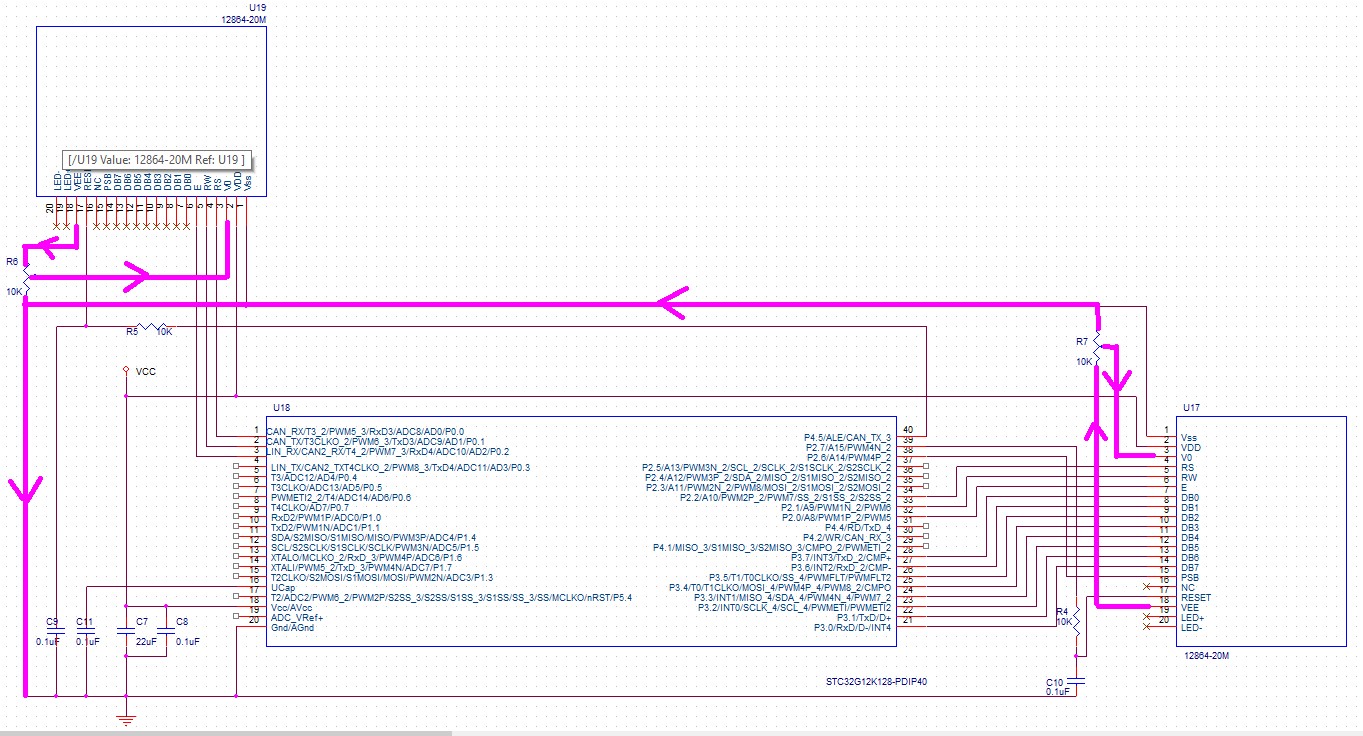

32G跑st7920成功，AI8051跑st7920失败。

duro***

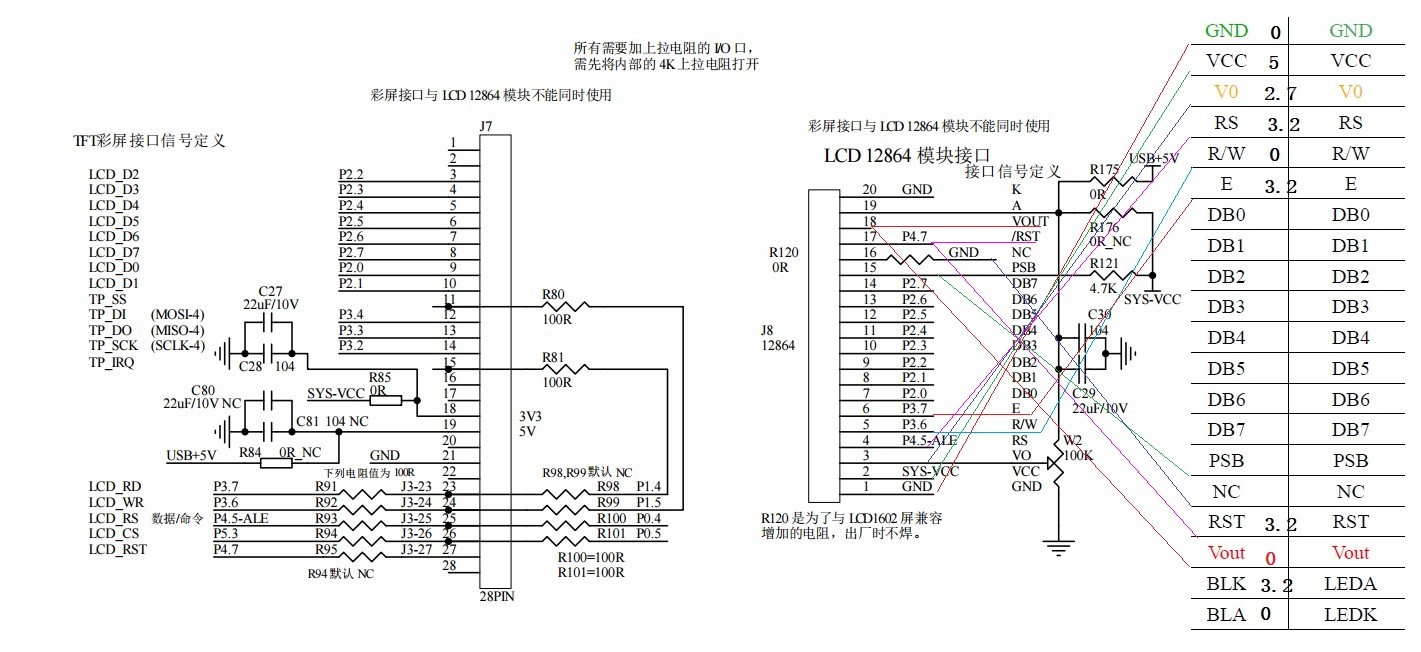

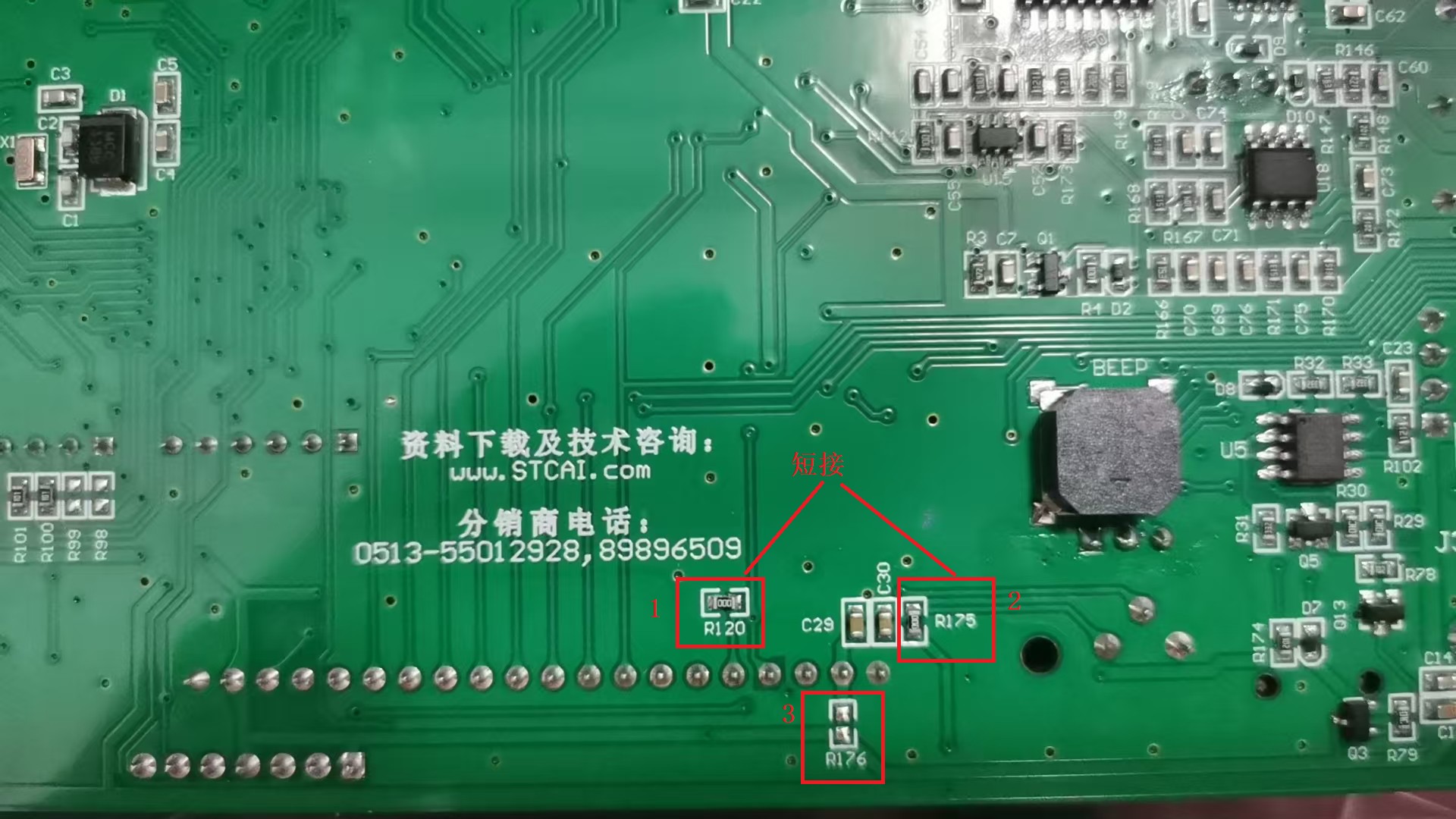

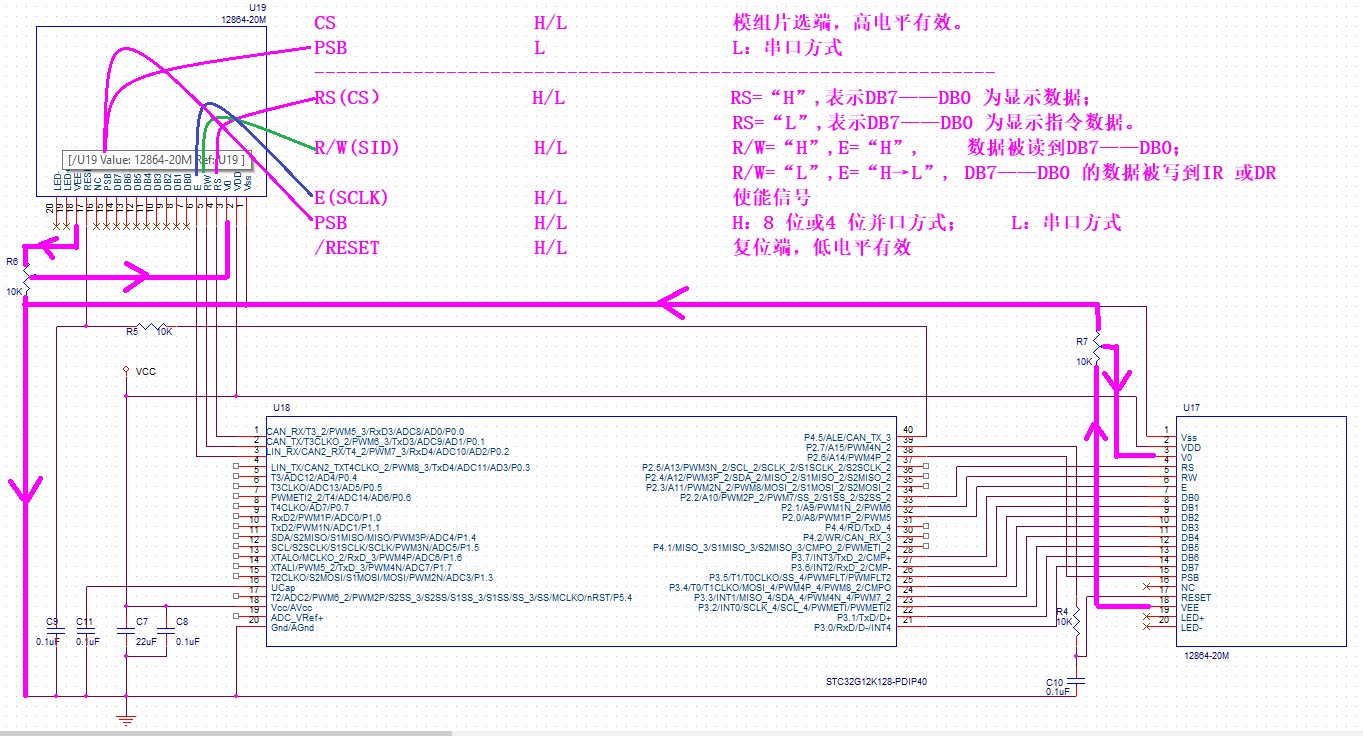

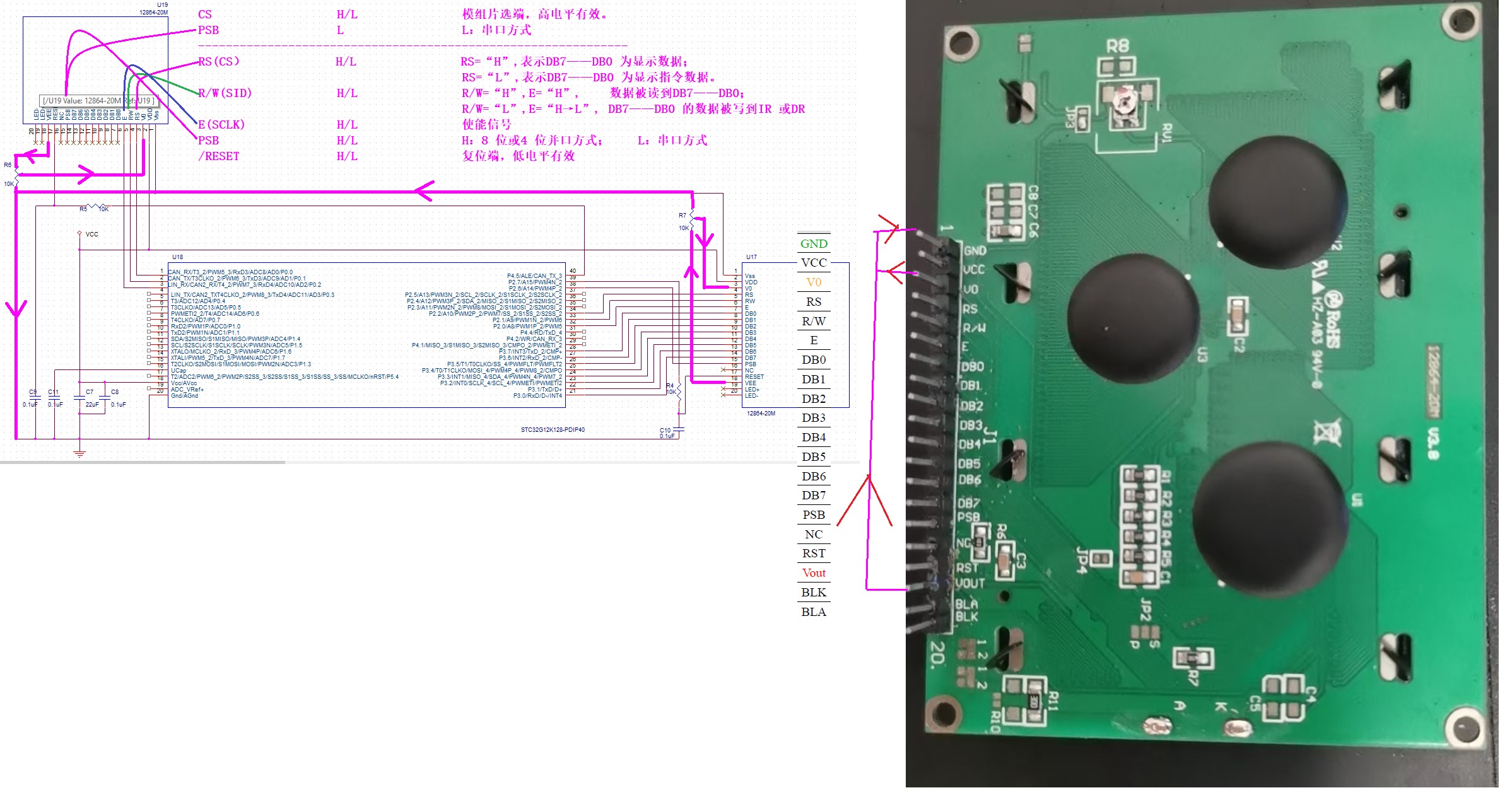

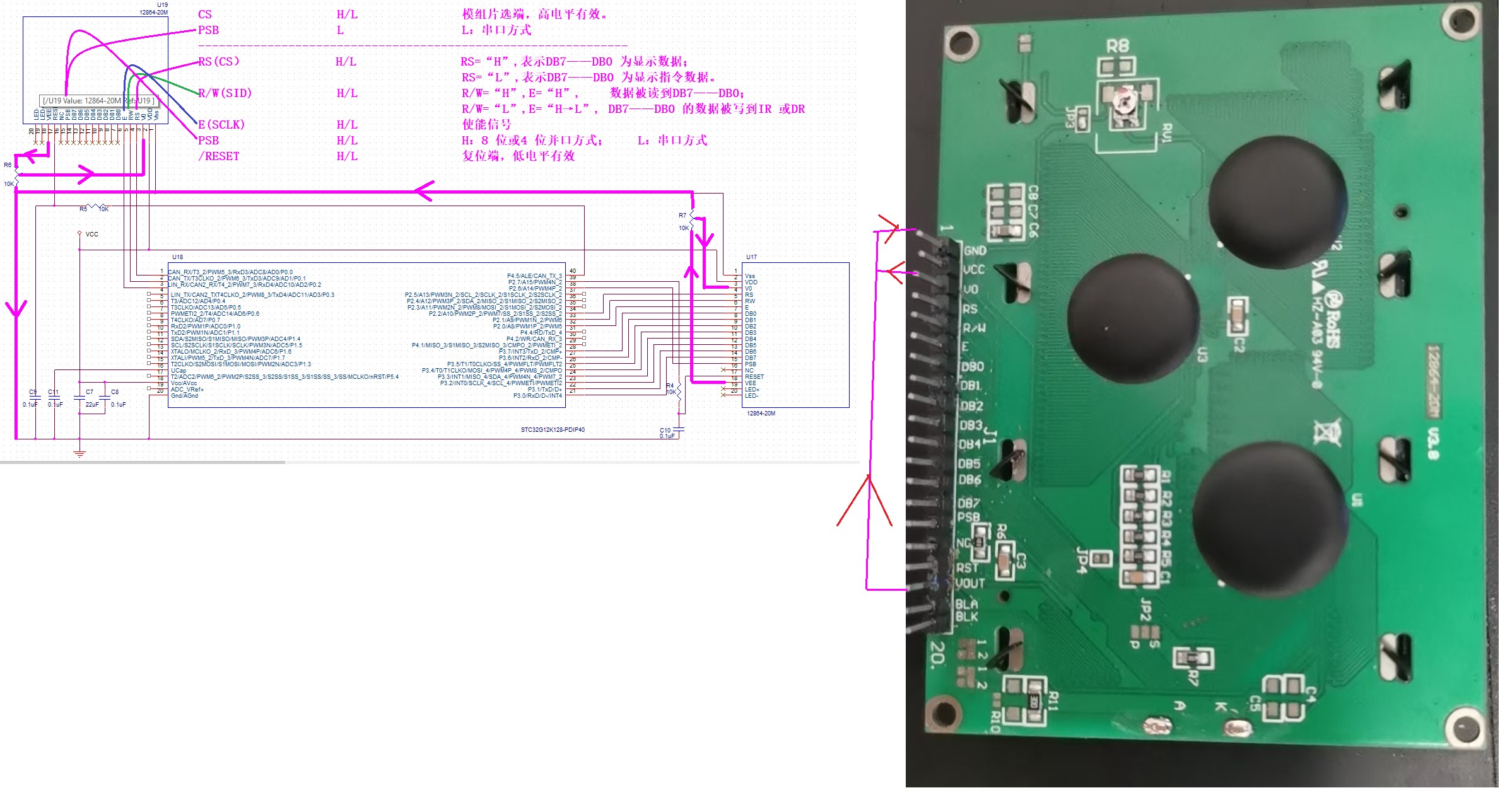

1.硬件情况：







这里插了一堆线，不用管，都没接，是悬空的。



这里插了一堆线，不用管，都没接，是悬空的。










2.升级包

官方的例程：
https://www.stcaimcu.com/data/download/DemoCode/AI8051U-DEMO-CODE-V1.2.zip
使用的工具：
https://www.stcaimcu.com/data/download/Tools/AIapp-ISP-v6.95N.zip

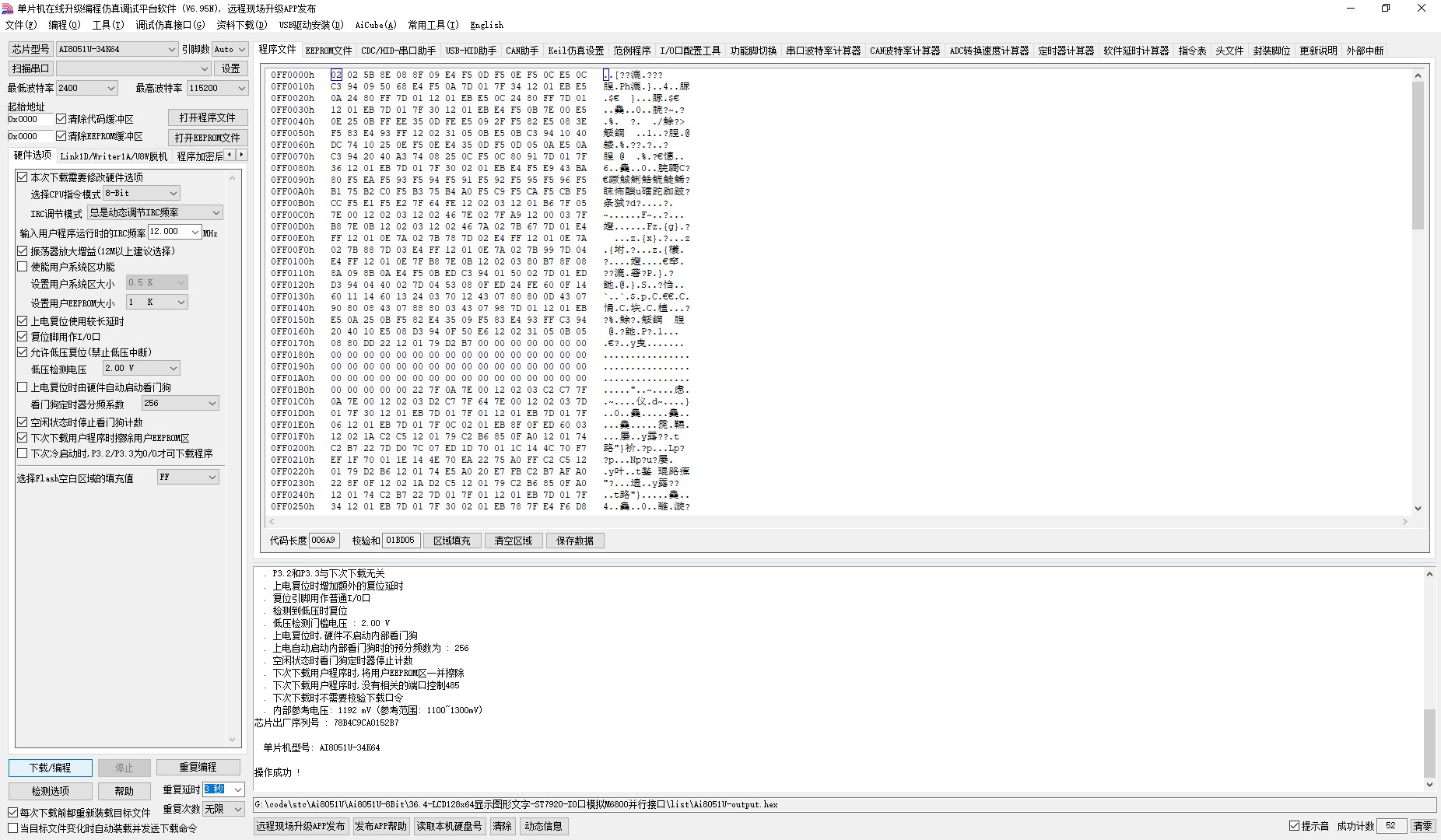

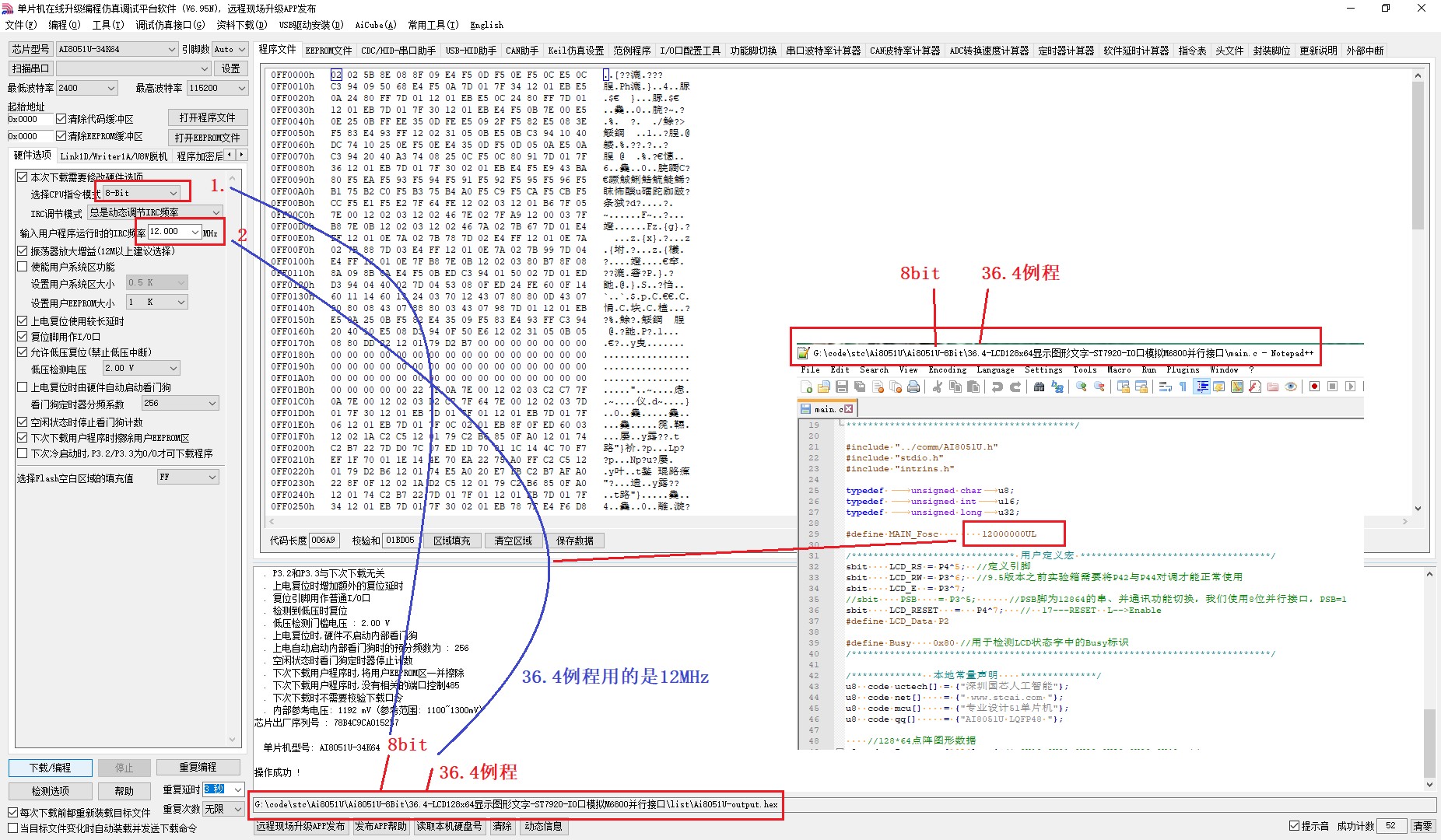

3.配置

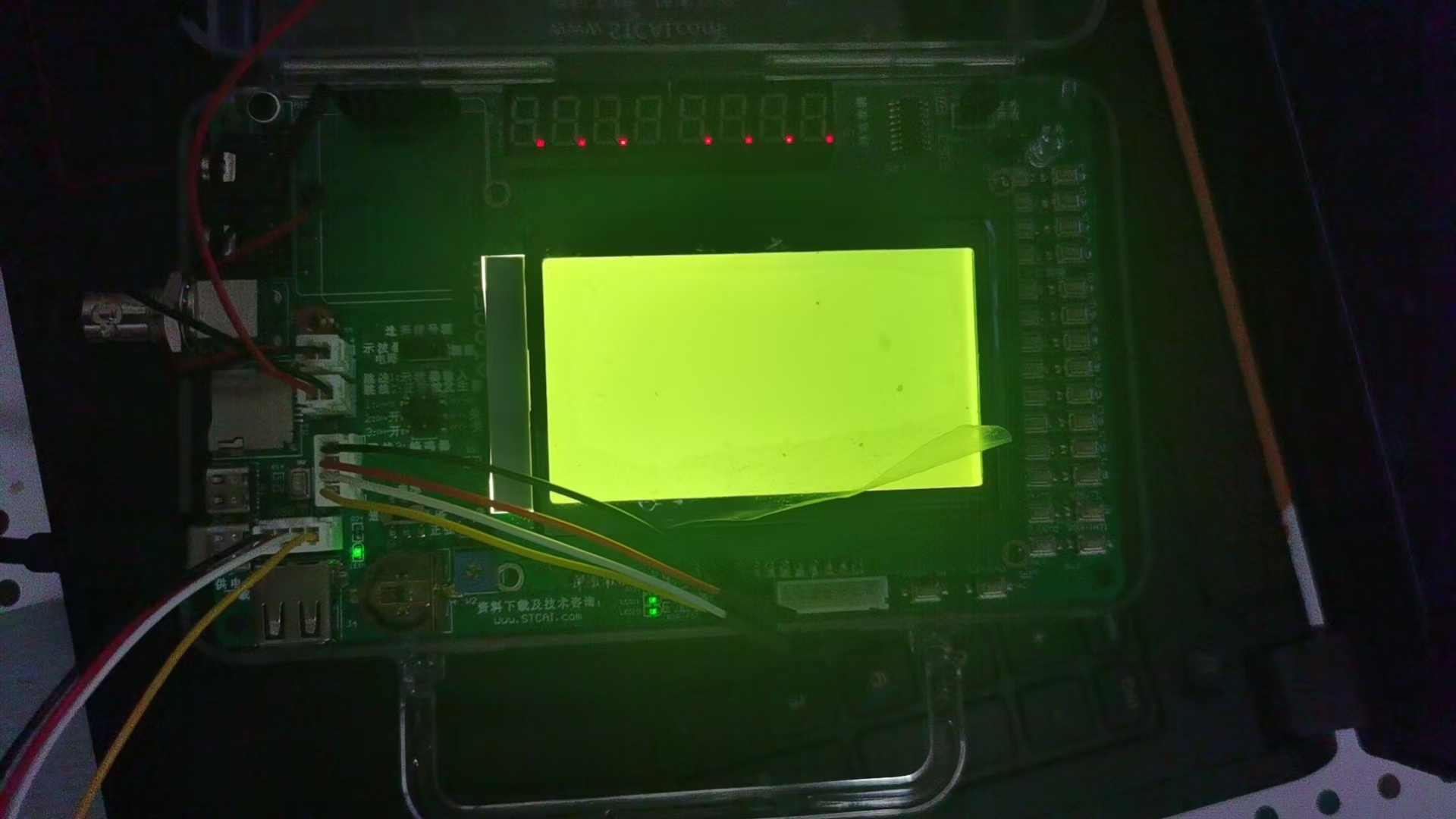

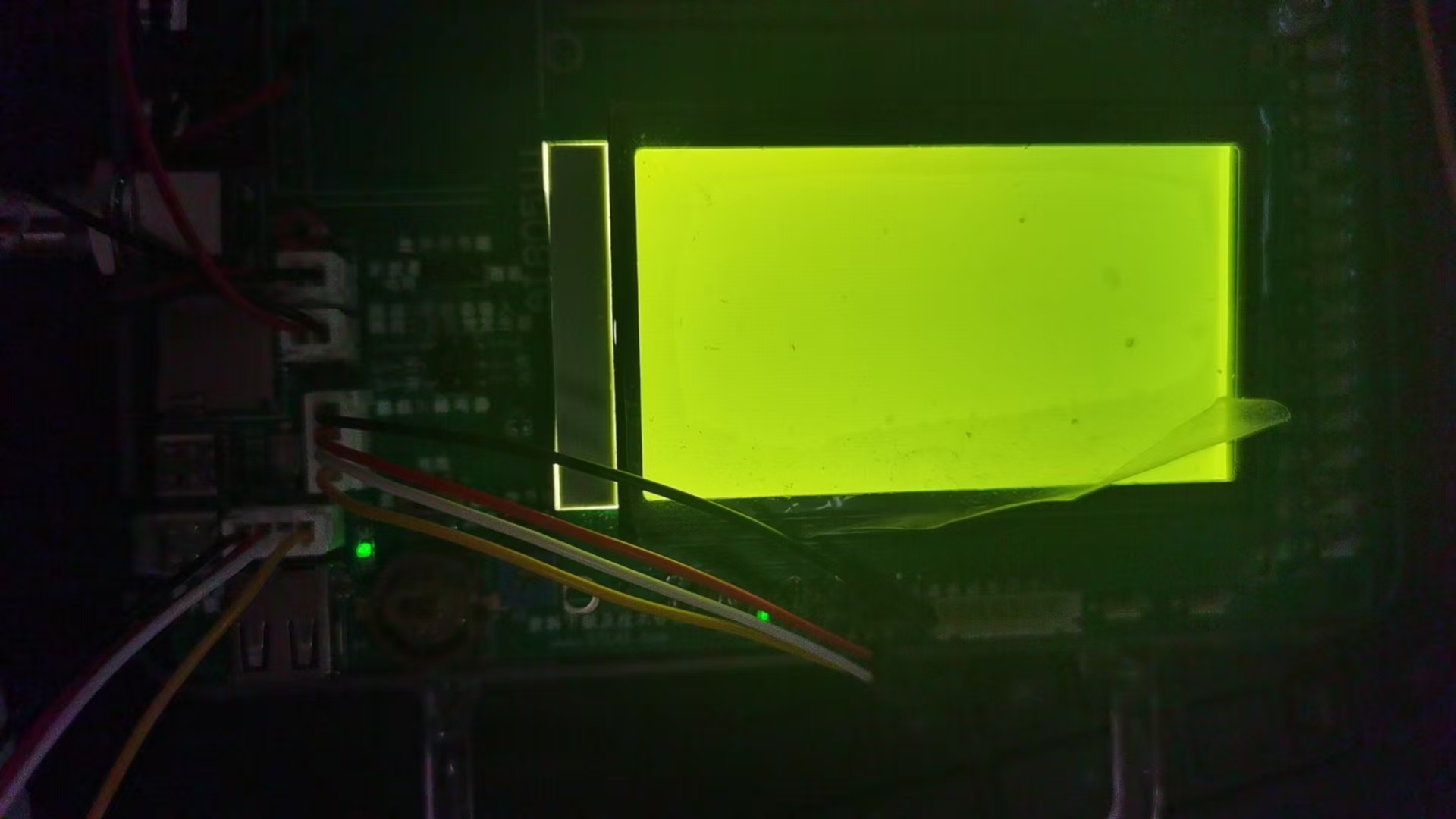

4.效果




5.问题分析

国芯人***

针对用户反馈的STC32G与AI8051驱动ST7920显示模块的差异现象，结合提供的硬件配置及工程代码，现从技术角度进行系统性分析并提出解决方案建议：

一、硬件兼容性核查
1. 电源与信号完整性验证
需确保AI8051与ST7920的VDD电压匹配（典型5V/3.3V），实测模块供电是否稳定（建议示波器观测纹波1ms）。

四、调试方法论
1. 分层验证法
物理层：万用表测量VDD、GND间阻抗（正常>10kΩ），排除短路风险；
信号层：示波器观测EN信号跳变沿是否陡峭（上升时间

[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

检查实验箱连接屏幕模块的所有IO是否正常，输出信号用示波器看看看

duro***

Debu*** 发表于 2025-5-11 22:14
检查实验箱连接屏幕模块的所有IO是否正常，输出信号用示波器看看看

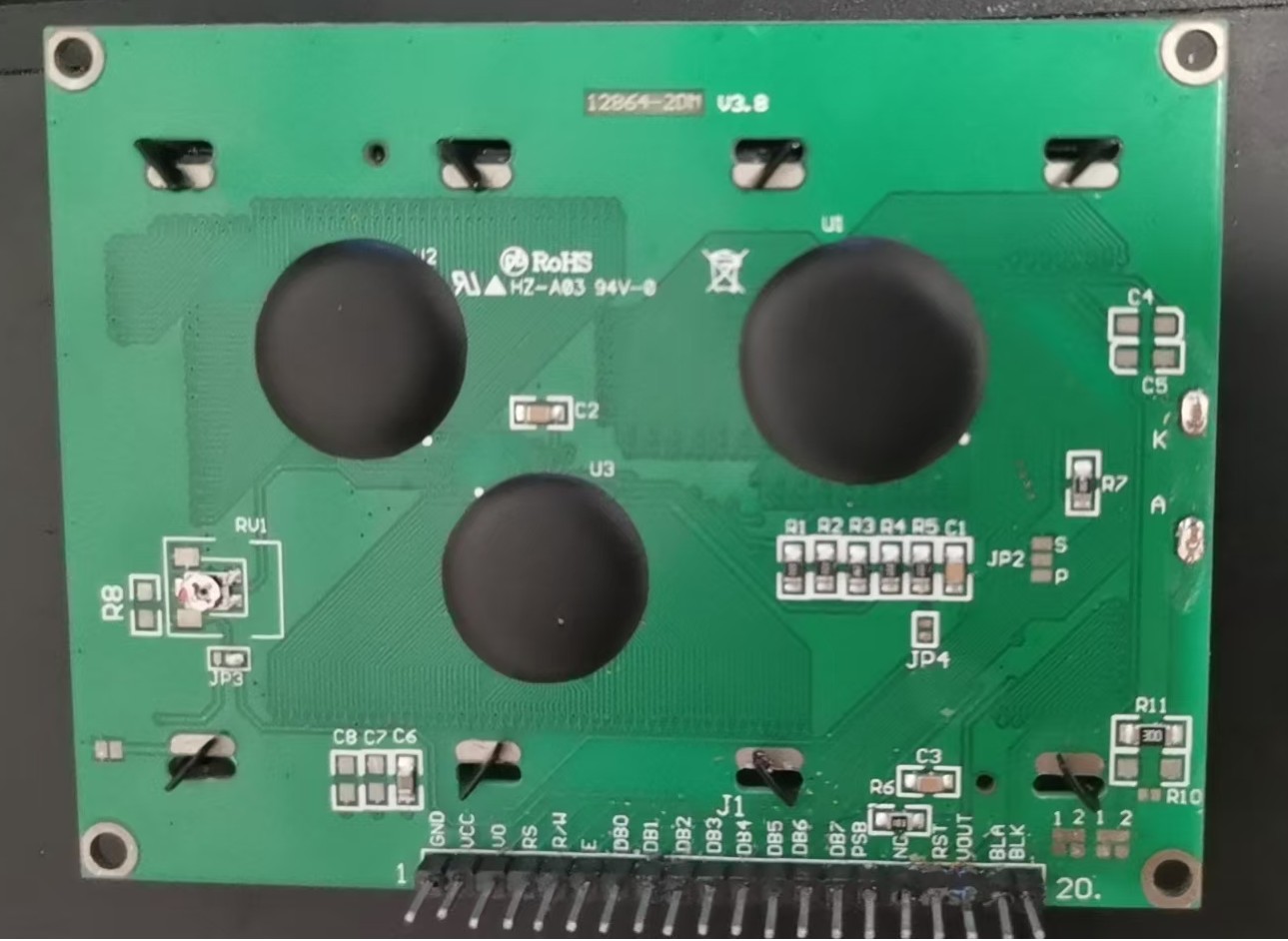

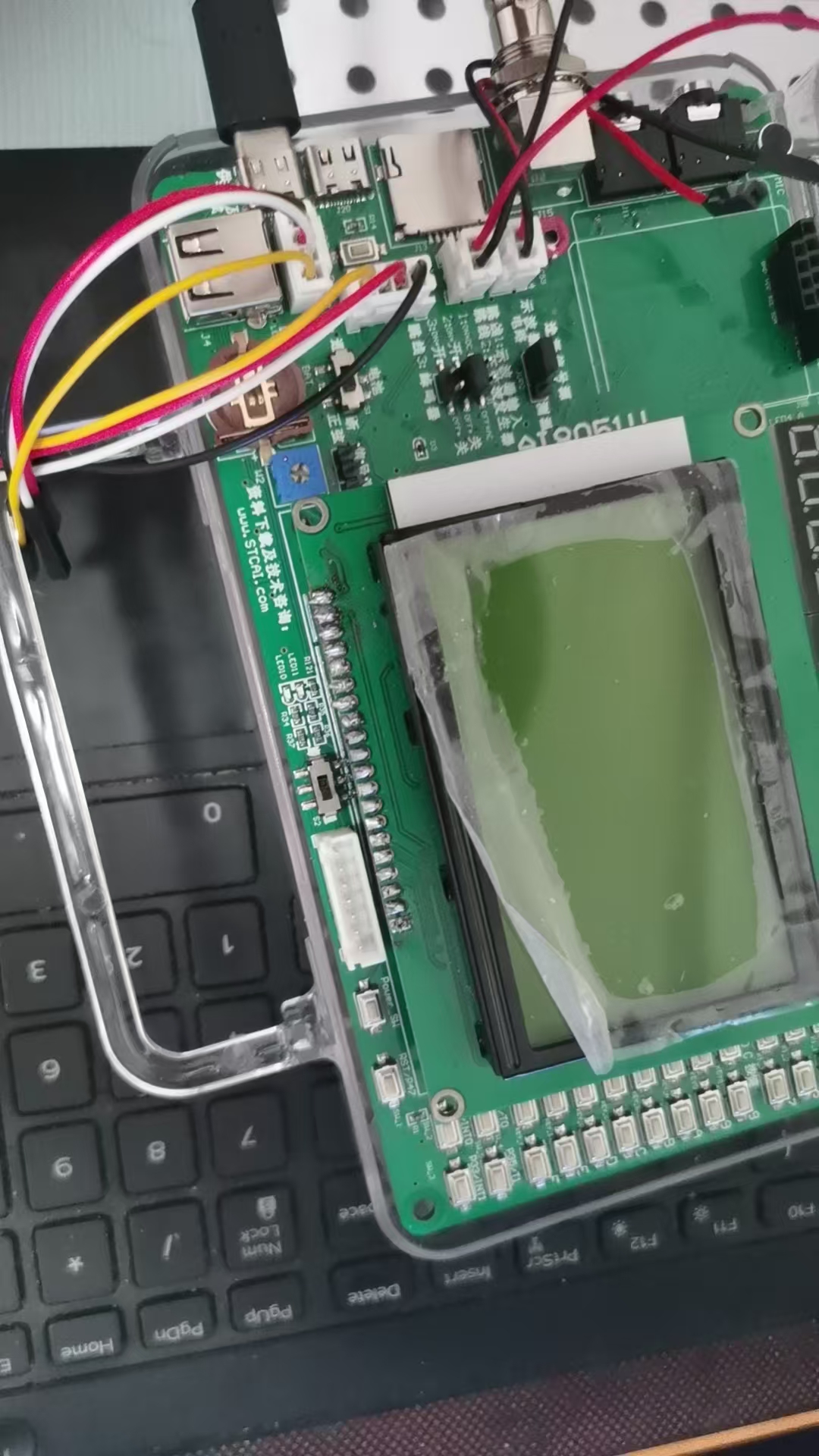

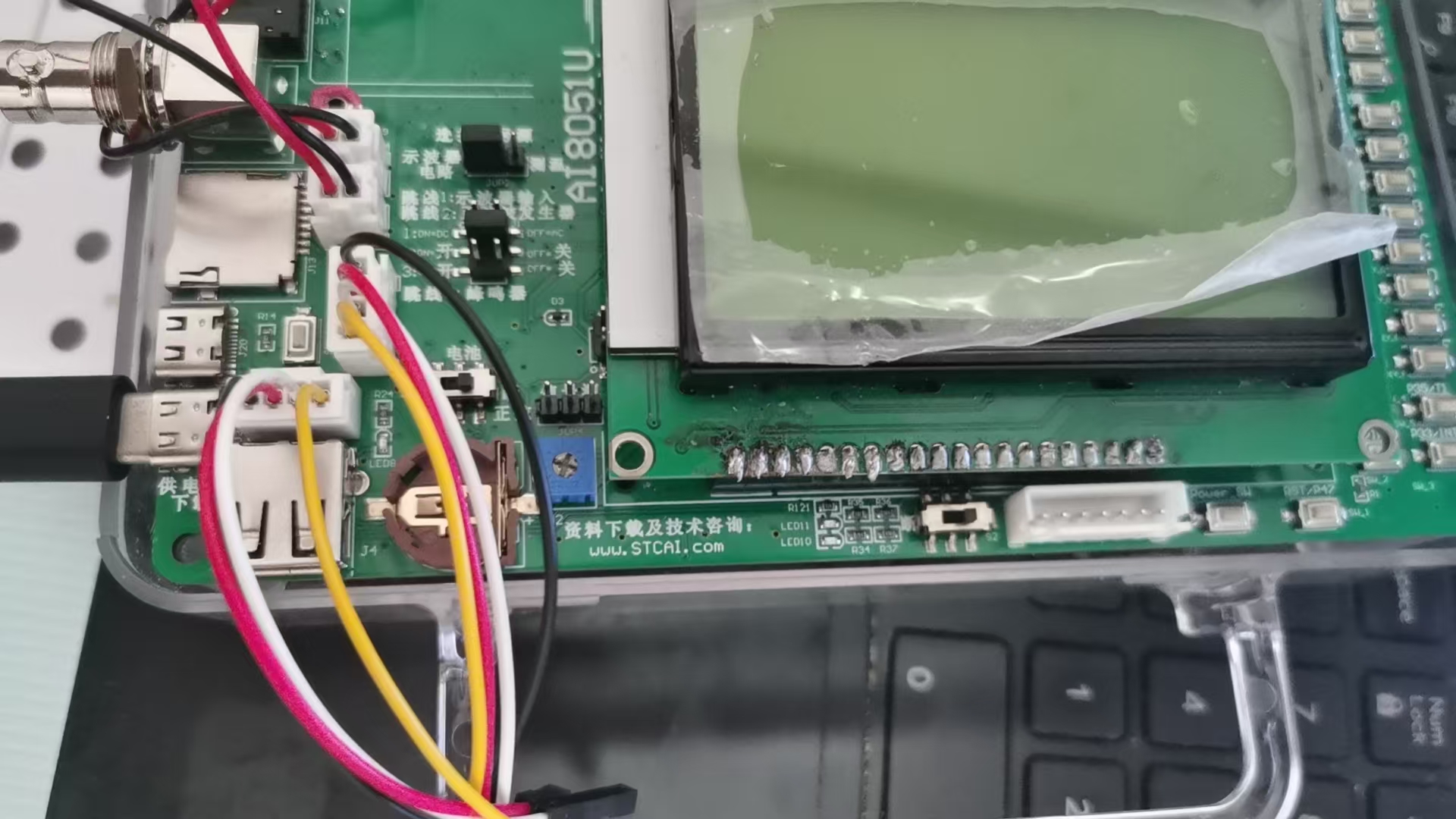

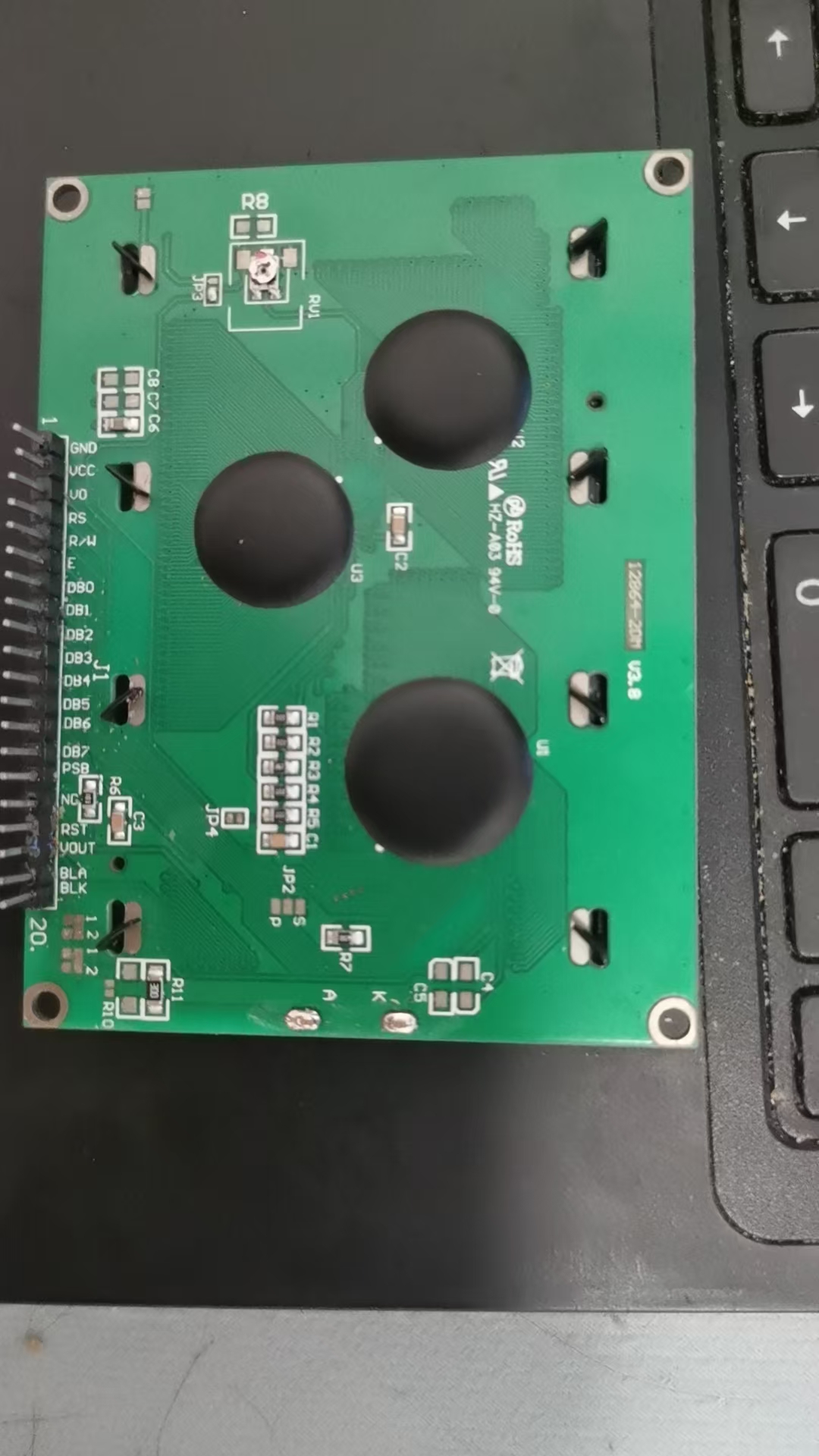

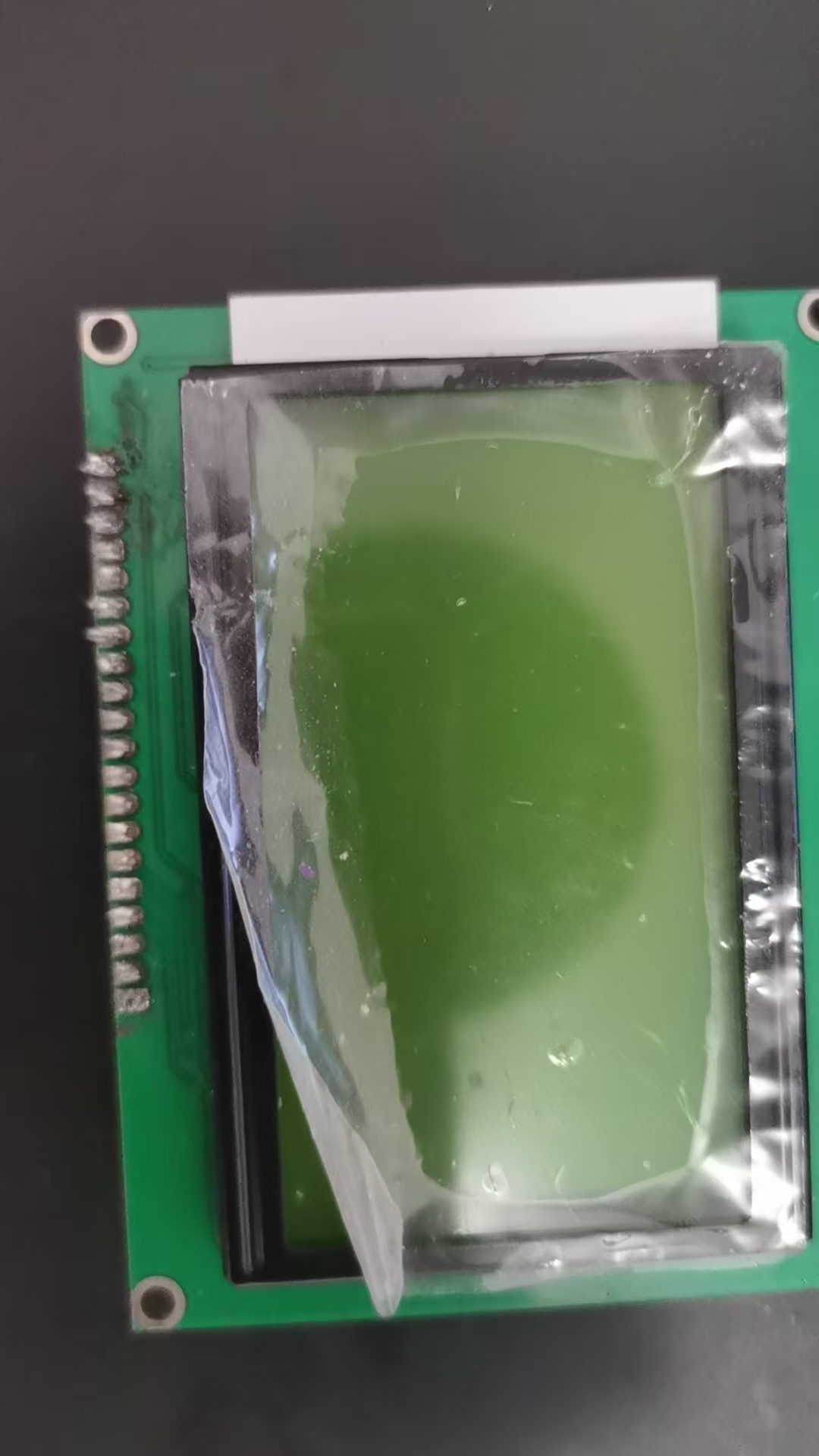

上面的图片贴错了。 下面这个才是实物拍摄：



不过我这个屏幕应该是不需要设置什么吧？  我在stg32上用过，是可以用的。只是在Ai8051上不知道为啥就不行了。

duro***

Debu*** 发表于 2025-5-11 22:14
检查实验箱连接屏幕模块的所有IO是否正常，输出信号用示波器看看看

我没有示波器 ，不过就算有，我也不太会用

Debu***

duro*** 发表于 2025-5-11 22:19
上面的图片贴错了。 下面这个才是实物拍摄：

那就不是屏的问题，实验箱可能有其他问题

angm***

duro*** 发表于 2025-5-11 22:19
上面的图片贴错了。 下面这个才是实物拍摄：

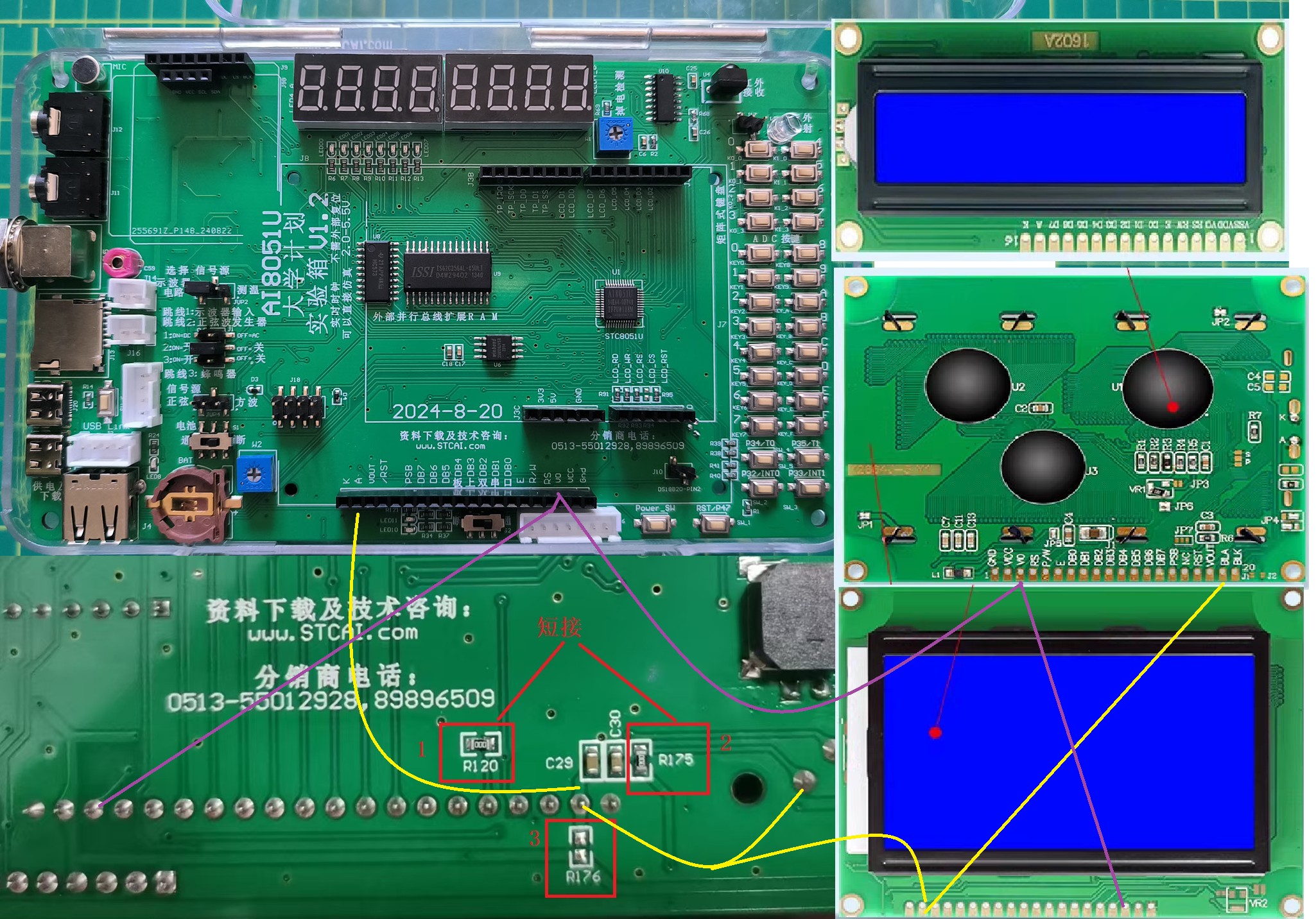

你的12864屏不是3V3。AI8051U实验箱是3V3的。

duro***

angm*** 发表于 2025-5-11 23:54
你的12864屏不是3V3。AI8051U实验箱是3V3的。

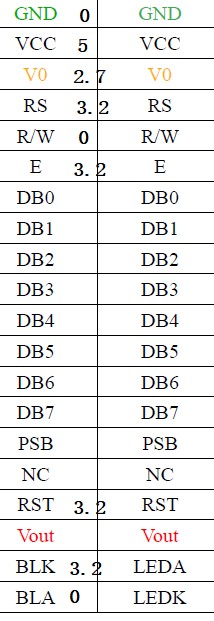

CS                     H/L               模组片选端，高电平有效。 PSB                   L                   L：串口方式 -------------------------------------------------------------- RS(CS）             H/L                RS=“H”,表示DB7——DB0 为显示数据；    RS=“L”,表示DB7——DB0 为显示指令数据。 R/W(SID)           H/L                R/W=“H”,E=“H”,数据被读到DB7——DB0；R/W=“L”,E=“H→L”, DB7——DB0 的数据被写到IR 或DR E(SCLK)             H/L                使能信号 PSB                   H/L                 H：8 位或4 位并口方式；                        L：串口方式 /RESET              H/L                 复位端，低电平有效

https://www.stcaimcu.com/thread-8582-1-1.html



https://www.stcaimcu.com/forum.p ... pid=85116&ptid=8885
