万用表欧姆档恒流源的问题

[复制链接]

2

主题

7

回帖

50

积分

注册会员

积分
50
发表于 2024-11-11 13:46:54 | 显示全部楼层 |阅读模式

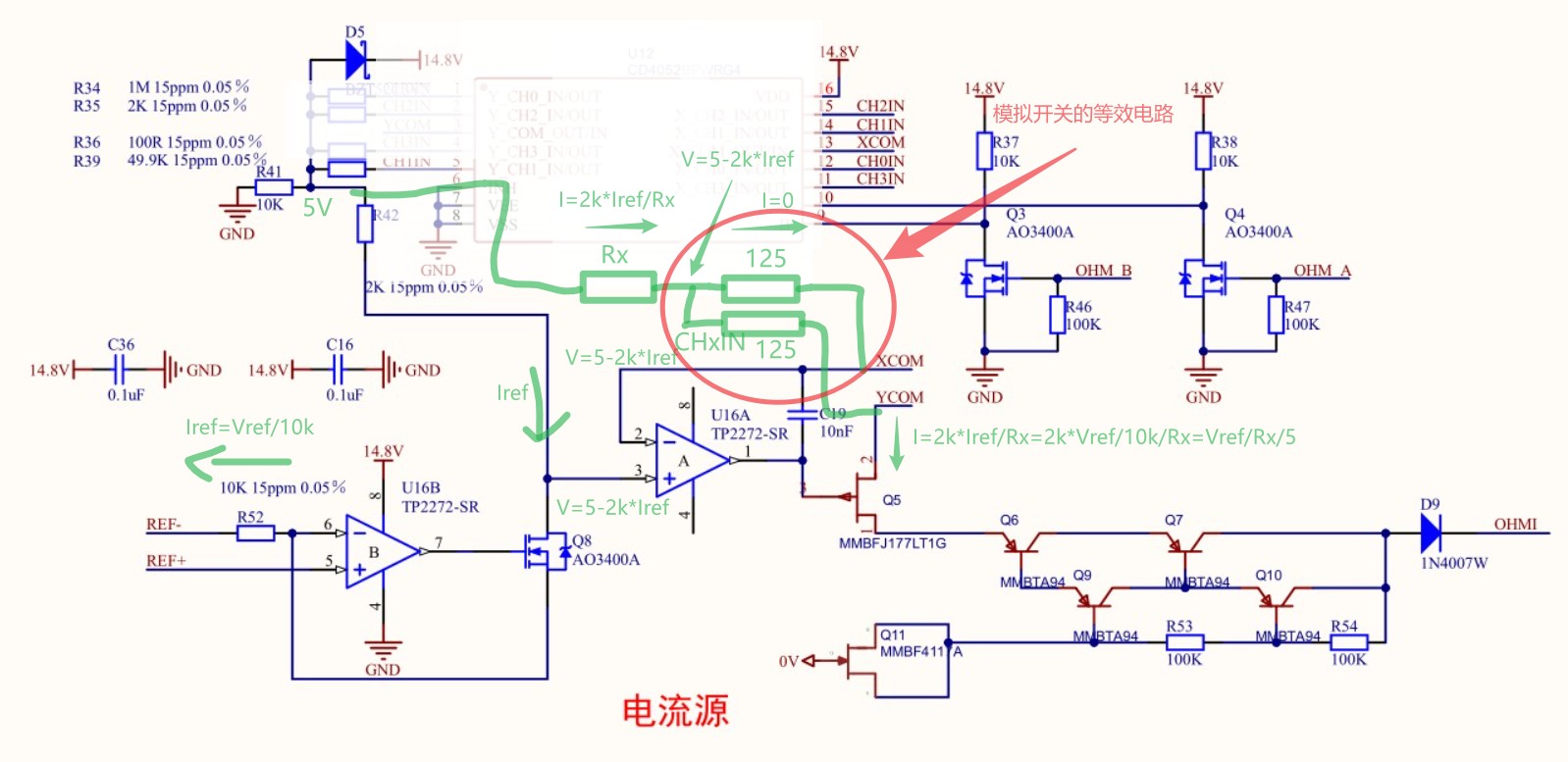

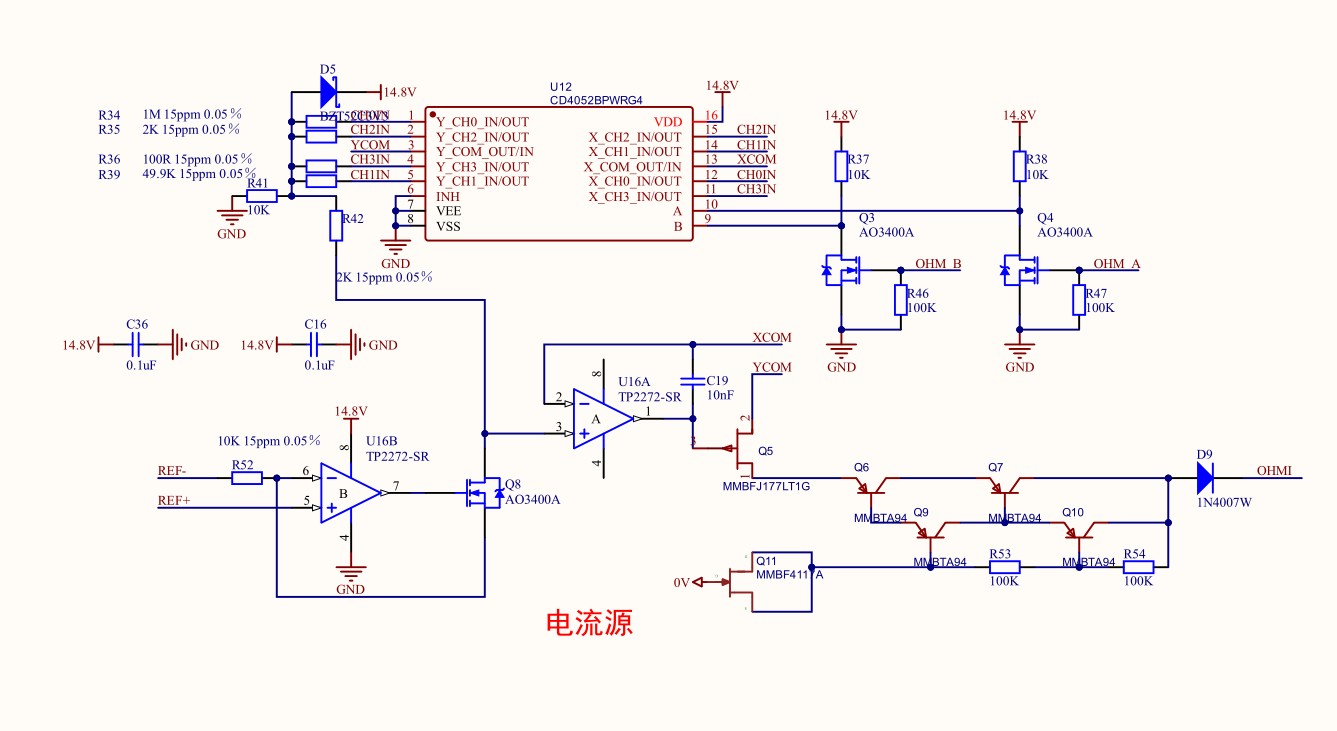

请各位老师帮忙分析一下这个电路是任何实现恒流的特别是后面的那些三极管是什么意思?
回复

使用道具 举报 送花

  • 打卡等级:常住居民I
  • 打卡总天数:61
  • 最近打卡:2025-05-12 09:50:54

73

主题

5922

回帖

1万

积分

超级版主

积分
12207
发表于 2024-11-11 16:12:23 | 显示全部楼层
就是一个电流值4选1的恒流源,不过最后输出那4个三极管看不出意图,似乎是一种保护。
输出恒流值 = REF/R52 *R42/Rx,Rx为4052选择的电阻,R52=10K,R42=2K,假如4052选择Rx=100R,REF=2.5V,则输出电流 = 2.5/10 * 2/0.1 = 5mA。
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:123
  • 最近打卡:2025-04-19 16:12:35
已绑定手机

60

主题

777

回帖

4001

积分

论坛元老

自定义头衔

积分
4001
发表于 2024-11-11 16:18:27 来自手机 | 显示全部楼层
梁工 发表于 2024-11-11 16:12
就是一个电流值4选1的恒流源,不过最后输出那4个三极管看不出意图,似乎是一种保护。
输出恒流值 = REF/R52 ...

学习了,梁老师真的是什么都会啊

点评

我不可能什么都会  详情 回复 发表于 2024-11-11 17:58
联系我请点击左下角的【回复】按钮,否则我收不到消息提
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:常住居民I
  • 打卡总天数:61
  • 最近打卡:2025-05-12 09:50:54

73

主题

5922

回帖

1万

积分

超级版主

积分
12207
发表于 2024-11-11 17:58:40 | 显示全部楼层
VC*** 发表于 2024-11-11 16:18
学习了,梁老师真的是什么都会啊

我不可能什么都会
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:123
  • 最近打卡:2025-04-19 16:12:35
已绑定手机

60

主题

777

回帖

4001

积分

论坛元老

自定义头衔

积分
4001
发表于 2024-11-11 22:33:56 | 显示全部楼层
本帖最后由 VCC 于 2024-11-11 22:39 编辑

终于打开了电脑,我来学习一下这个电路

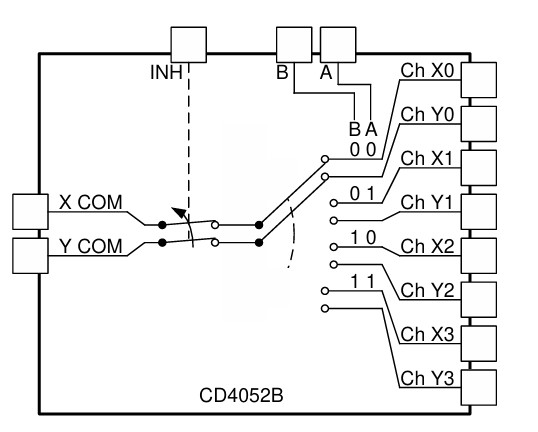

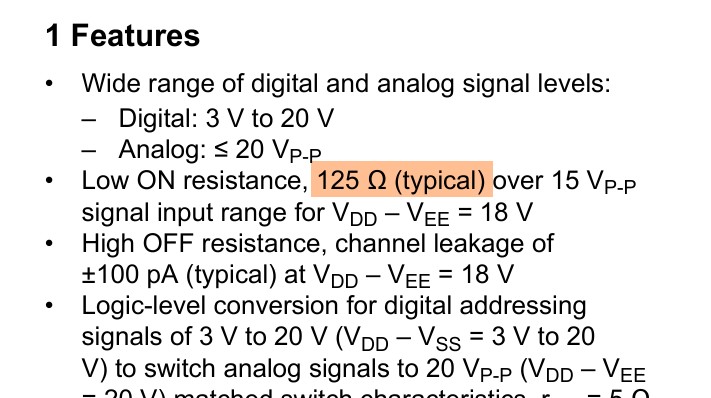

这个CD4052B是个双刀四掷模拟开关,18V供电的导通电阻典型值125Ω。


再次根据运放的虚短、虚断原则分析所有运放的输出和输出电压


和梁老师的分析结果一致。同时在分析过程中不难注意到,125Ω典型值的模拟开关导通电阻完全不会影响电流的精度。电流精度只和0.1%精密电阻的参数和Vref有关



上一篇关于运放电路的分析在这里 https://www.stcaimcu.com/forum.p ... id=10899&pid=118597

点评

这是用模拟开关选择量程电阻很常用的方法,开关的内阻不影响测量精度。 数控增益的接法可以参考我的简易示波器的数控增益放大器的电路,使用一片74HC4051。  详情 回复 发表于 2024-11-12 09:46
联系我请点击左下角的【回复】按钮,否则我收不到消息提
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:常住居民I
  • 打卡总天数:61
  • 最近打卡:2025-05-12 09:50:54

73

主题

5922

回帖

1万

积分

超级版主

积分
12207
发表于 2024-11-12 09:46:29 | 显示全部楼层
VC*** 发表于 2024-11-11 22:33
终于打开了电脑,我来学习一下这个电路

这个CD4052B是个双刀四掷模拟开关,18V供电的导通电阻典型值125Ω ...

这是用模拟开关选择量程电阻很常用的方法,开关的内阻不影响测量精度。
数控增益的接法可以参考我的简易示波器的数控增益放大器的电路,使用一片74HC4051,8个增益。
回复 支持 反对

使用道具 举报 送花

2

主题

7

回帖

50

积分

注册会员

积分
50
发表于 2024-11-12 10:39:30 | 显示全部楼层
感谢老师们的指导,我最迷惑的地方就是上面的那四个三极管组成的达灵顿阵列。现在明白这是一种保护措施防止外部负高压烧毁恒流电源。如果数字万用表在欧姆档的时候不小心接到了高电压的情况。正高压二极管D9截止。负高压时Q11截止
回复 支持 反对

使用道具 举报 送花

2

主题

7

回帖

50

积分

注册会员

积分
50
发表于 2024-11-12 11:19:46 | 显示全部楼层
VC*** 发表于 2024-11-11 22:33
终于打开了电脑,我来学习一下这个电路

这个CD4052B是个双刀四掷模拟开关,18V供电的导通电阻典型值125Ω ...

这种程控增益放大器仪器仪表中很常用。就是一个模拟开关配合一个运放来用。PGA113AIDGST这是我常用的程控增益放大器
回复 支持 1 反对 0

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:123
  • 最近打卡:2025-04-19 16:12:35
已绑定手机

60

主题

777

回帖

4001

积分

论坛元老

自定义头衔

积分
4001
发表于 2024-11-12 12:38:17 来自手机 | 显示全部楼层
五花肉老乌龟 发表于 2024-11-12 10:39
感谢老师们的指导,我最迷惑的地方就是上面的那四个三极管组成的达灵顿阵列。现在明白这是一种保护措施防止 ...

Q11是如何截止负高压的?

它的D和S极不是已经短路起来了吗,看起来没什么作用啊
联系我请点击左下角的【回复】按钮,否则我收不到消息提
回复 支持 反对

使用道具 举报 送花

2

主题

7

回帖

50

积分

注册会员

积分
50
发表于 2024-11-12 13:44:28 | 显示全部楼层
可以认为是两个二极管,这是惠普台式万用表的电路

点评

请问有原文吗?还是不理解这个JFET的作用,JTAG的Gate极应该和S、D极没有寄生二极管的吧,和mosfet类似,G-S、G-D之间只表现出一个电容  发表于 2024-11-14 20:33
回复 支持 1 反对 0

使用道具 举报 送花
