基于AI8051U_V1.2实验箱_学习实验之驱动TFT彩屏显示全屏图片(QSPI_DMA_P2P)(已优化)

浦江***

基于Ai8051U实验箱，TFT彩屏-240*320, 显示全屏图片
=== QSPI - DMA - i8080并行接口/TFT, P2P
=== QSPI直接读外部串行Flash的图片文字，W25Q128, 16M
         直接DMA送 i8080并行接口/TFT彩屏 显示
         外设直接送外设，解放 CPU 去做其他更重要的事

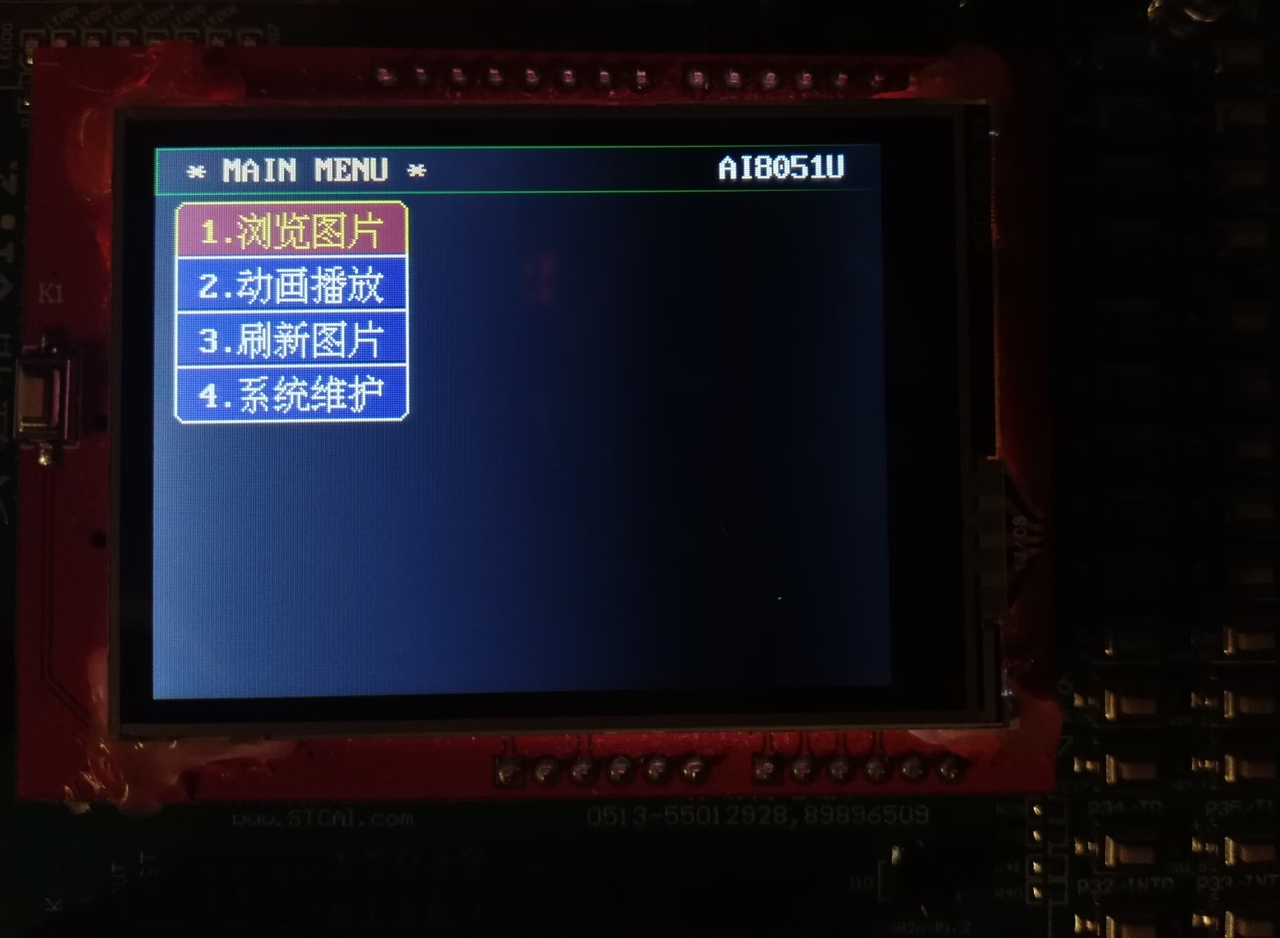

新增【屏幕菜单命令】显示，【外部机械按键】选择菜单命令执行
===若选用冲哥的触摸屏，即可实验触摸选单功能，可实现机械按键触摸屏双用

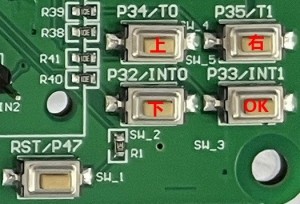

  按键定义
实验箱配置了2.4”_320*240彩屏，而一幅满屏图片（16位色）
数据量是320*240*2＝153600字节，无论是存储或建立缓存，
MCU片内都无法实现，更无可能实现多幅图片的显示了。
好在实验箱配置了W25Q128存储芯片，为本实验提供的条件。

近日学习官方例程，实验了一下用QSPI_DMA_P2P方式显示全屏图片。
在原例程的基础上，稍作了改编。
先要把图片文件下载到实验箱的外部Flash存储器（W25Q128）中去
学习了一下ISP软件中的Flash编辑器的使用。
然后实验程序用QSPI_DMA_P2P方式读取图片数据直接送TFT彩屏显示，
以达到高效显示效果，体现了AI8051U的强劲能力。

/****  实验说明    *****************************

本实验基于AI8051U_V1.2实验箱。

本实验是在官方例程"72.4-QSPI-TFT_DMA_P2P外设到外设_显示
视频级动画效果程序-ILI9341"的基础上改变而来：

1，建立下拉菜单，启用键盘操作；（上下键选项，OK键执行各功能）；
2，实现浏览翻阅静态图片功能，  （上下键切后翻阅全屏图片显示，OK键退出，返回主菜单）；
3，保留原例程功能：动态图片循环显示，类似动画视频；（用OK键退出，返回主菜单）；
    下载新图片后，无需重启，即可播放动画；
4，不必重启即可进入下载刷新Flash存储器图片；（选择“刷新图片”项，OK进入，OK退出）。
5，必须使用USB数据通讯线连接电脑供电运行（有待进一步学习研究...完善）。

下载图片文件时，上位机使用Ver6.94U（以上）版软件－串口Flash编辑器－执行“打开多文件”操作。

关于W25Q128存储器读写，以及下载刷新图片操作（为配合上位机通讯协议），完全使用官方例程代码。

显示图片时，QSPI读取Flash图片数据，通过DMA_P2P 直接发送数据到LCM显示。
QSPI一次读取Flash与LCM显示DMA的数据长度设置51200字节，一幅全屏图片需要DMA三次传输完成。

程序下载时, 建议选择时钟 35MHz (较40MHz显示动画稳定些)
**********************************************************/

实验视频：


工程文件包：供有兴趣的爱好者下载参考和指正。
01-QSPI-TFT_DMA_P2P_ILI9341_CDC.rar (1.08 MB, 下载次数: 112)

2025-2-20 15:45 上传

点击文件名下载附件

(已经优化)

神***

Ai8051U-LQFP48  比普通 M0/M3，如 32F103C8T6 强太多的地方：
1，Ai8051U有TFPU@120MHz, 算力比他强, uS级硬件三角函数/浮点运算器；
2，Ai8051U的抗干扰比他强；
3,  Ai8051U的内部复位是专业级的复位电路，彻底省外部复位；
4,  Ai8051U的内部时钟完全满足串口通信要求,4组串口；
5，Ai8051U-LQFP48有 QSPI, i8080/M6800-TFT 接口，32F103C8T6没有;
6,  Ai8051U的PWM支持硬件移相@120MHz
7，Ai8051U是 34K SRAM
8，Ai8051U是 自带硬件USB, 1个芯片就能直接USB连接电脑仿真/下载，全球唯一

Ai8051U-LQFP48， RMB2.3含税

浦江***

补充说明几句：
1， 定义使用了实验箱上四个独立键。
      上、下、右、OK（确认），本实验在浏览图片时， 仅用到了上、下、OK三个键。右键保留。
     原设想是可利用此四键，配合屏幕显示，实现数据和字符串的对话输入。
     比如： 在浏览前，可用于图号输入，在范围内跳转显示图片。（右上显示图号）
                在下载图片时，可输入图号或地址，指定刷新区域。
                在播放动画前，可输入图号区间，指定播放范围。
                目前暂无上述功能。
2，下拉菜单，可增减项目，目前[系统维护]项，仅抽象保留，暂无功能分配，以备扩充功能。
3，进入[刷新图片]功能后，底部显示字符串 “USB_CDC_Flash_QSPI_W25Q128...”，
     表示已经进入与上位机通讯阶段了。（随时可按OK键退出，返回主菜单）
     此时，就是用AIapp-ISP-V6.94X软件, 工具菜单 中的【串行Flash编程器】来对实验箱的W25Q128存储器操作了。
    （可执行查询ID、查空、读取数据、编程数据...等等操作）。




erci***

请问这个触摸屏在哪买？{:5_284:}

浦江***

erci*** 发表于 2024-11-11 19:29
请问这个触摸屏在哪买？

谢谢您的浏览和留言。
本实验还没有涉及的触摸屏功能。
这个屏是以前在“轩特佳电子”买的，不完全适用于这个AI8051U实验箱。
为什么呢？正在研究中....

erci***

浦江*** 发表于 2024-11-11 21:45
谢谢您的浏览和留言。
本实验还没有涉及的触摸屏功能。
这个屏是以前在“轩特佳电子”买的，不完全适用于 ...

{:5_284:}好的，加油~

胡***

确实好玩

电子***

楼主，你好。 感谢你提供的资料。
  我现在用你提供的例程运行了一下，发现了一个问题。 只要当浏览一次图片后，就无法正常使用刷新外部FLASH的功能了，通信也无法连接，按键也无效，感觉直接死机了。   如果开机不打开浏览图片，则可以进行外部FLASH的操作。
应该是QSPI-2-LCM的配置冲突了，目前有找到解决办法吗。

浦江***

电子*** 发表于 2025-1-7 12:35
楼主，你好。 感谢你提供的资料。
  我现在用你提供的例程运行了一下，发现了一个问题。 只要当浏览一次图 ...

谢谢这位坛友的浏览和留言.
本实验确实存在这样的问题,并不完美,如果将这种方案用于实际产品,肯定的是不行的.
初步感觉是Flash模式(使用USB-CDC)和QSPI读写模式之间在某个环节存在冲突.
回顾官方例程72.4, 是在启动时利用P33按键,来区分两种模式,两者必取其一,
可能也是为了避免这种冲突. 本实验的初衷是想突破这种局限,更趋于实用性.
看来,并不成功.
还有待再学习和研究了....

电子***

浦江*** 发表于 2025-1-7 21:34
谢谢这位坛友的浏览和留言.
本实验确实存在这样的问题,并不完美,如果将这种方案用于实际产品,肯定的是不 ...

楼主这个问题有解决吗？
目前我这边只要使用QSPI-DMA-TFT刷屏后，
连25q128里面的字库都读不出来了。
只要不进行图片刷屏字库才能正常显示，
不知道哪里出现了冲突
