为了51爱的大国工匠们优雅地点灯，DMA-单总线 优雅的点灯

神***

https://www.stcaimcu.com/data/download/Datasheet/Ai8051U.pdf

21cns***

神*** 发表于 2024-11-15 20:44
我们没接触过这个，具体您要研究下，我们这个说明

https://www.stcaimcu.com/data/download/Datasheet/Ai ...

单片机解码BPC信号，查看了下单总线几种模式都不适用。看来只能软件解码了

Debu***

21cns*** 发表于 2024-11-15 21:26
单片机解码BPC信号，查看了下单总线几种模式都不适用。看来只能软件解码了 ...

BPC一个包20秒

Debu***

BPC
1秒1个脉冲，1帧20个脉冲，每个脉冲2bit，100ms是0，200ms是1，300ms是2，400ms是3，时分星期日月年按协议加权，OOK调制

21cns***

Debu*** 发表于 2024-11-16 15:49
BPC
1秒1个脉冲，1帧20个脉冲，每个脉冲2bit，100ms是0，200ms是1，300ms是2，400ms是3，时分星期日月年按 ...

用软件可以实现，好像用STC最新的单总线没办法实现

Debu***

21cns*** 发表于 2024-11-16 16:06
用软件可以实现，好像用STC最新的单总线没办法实现

是的

Debu***

河南商丘台的主要技术参数如下：
(1) 台址：河南商丘（天线坐标：北纬34.457度，东经115.837度）。
(2) 频率：国家无委批准的68.5KHz，发射带宽±1 KHz；
(3) 发射机：全固态
(4) 发射天线：伞状单塔；
(5) 发射功率100千瓦；
(6) 覆盖半径：天波3000公里，地波1000公里；
(7) 调制方式：由编码调制单元提供已调波的脉冲负极性键控；
(8) 初定发播时间：9：00—17：00，21：00—5：00；
(9) 授时精度：±0.1ms
BPC编码格式
以方波秒脉冲的形式形成时间编码，不减少现有时间编码的帧信息量，
将帧周期缩短为20秒；每分钟包含三帧，并将每分钟划为三个时间段（0-19秒，20-39秒，40-59秒），
使每帧各占一个时间段；以帧标志表示所在的时间段；
每个方波秒脉冲宽度以不同的秒脉冲宽度表示四进制数0，1，2，3
以四进制表示相应的“分”“时”“日”“月”“年”“星期”等时间信息；
以缺少秒脉冲作为帧间隔和帧预告标志，
每帧当中加入两个校验码，将每个校验码之前所收到的代码的值转换成二进制后的“1”的个数配置成偶数和奇数；
利用一位代码可能的4个值，将某位代码赋予两种或两种以上的含义称之为代码复用。

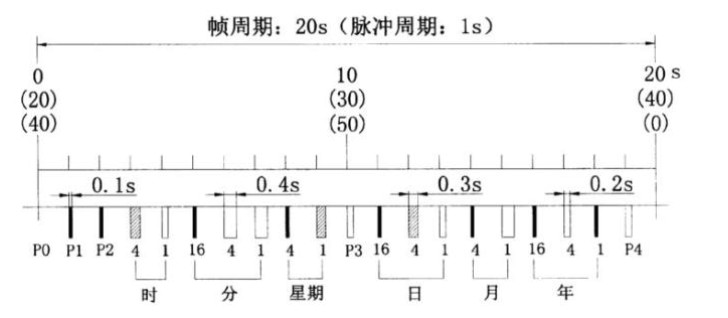

图中将一分钟的三个时间段折叠在一起，其包含的三帧所表示的时间信息是相同的。
帧3周期为20秒。方波秒脉冲有0.1S，0.2S，0.3S，0.4S四种脉冲宽度状态，分别表示四进制的0,1,2,3,采用四进制数表示时间信息增加了每位码位的信息容量。现有的时间编码都以二进制表示时间信息，是为了采用微处理器解码方便。但四进制只是数值的一种表示方式，并不影响微处理器把它作为二进制处理，或者采取简单的变换就可变成真正的二进制数。
P1为帧标志，P1＝0表示帧起于第1秒，P1＝1表示帧起始于21秒，P1＝2表示帧起始于41秒。帧标志是必需的，它用来确定整分的起始。
例如：当接收完一组包含着“10时38分”的时间编码时，如果帧标志标明该帧为第二帧，就可以在下一帧的起始时标定为10时38分41秒，再过20秒便是10时39分的起始。
P0设在每分钟0，20，40秒，以缺少秒脉冲使帧与帧隔开，同时作为帧起始预告。P3是校验位，与“午前”，“午后”标志复用。0和2表示“P1”，“P2”，“时”，“分”，“星期”各位码的值转换成二进制表达式后，其“1”的个为偶数，1和3表示“P1”，“P2”“时”，“分”，“星期”各位码的什转换成二进制表达式后，其“1”的个数为奇数，0和1同时表示午前，2和3同时表示午后。
P4是校验位与“年”的最高位利用，0和2表示“日”“月”“年”的低三位各位码的值转换成二进制表达式后，其“1”的个数为偶数，1和3表示“日”“月”“年”的低三位各位码的值转换成二进制表达式后，其“1”的个数为奇数，0和1同时表示“年”的最高位的值为0，2和3同时表示“年”的最高位的值为1。
P2为预留位。用于需要要扩充信息。

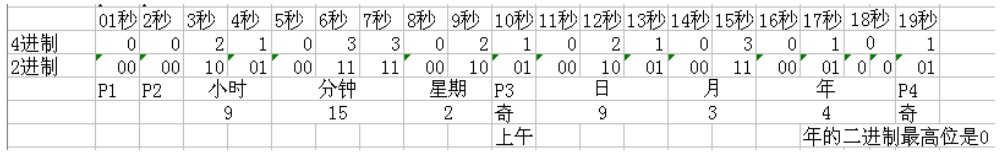

图中帧状态的时间编码为：0021033021021030101。表示的时间信息为：2004年3月9日，星期二，午前09时15分。该帧起始时间为：15分01秒




中国的 BPC 时间信号编码规则的特征是：
（1）每一帧信号的周期是 20 秒钟，所以每分钟可以发播 3 帧时间调制信号。
（2）脉冲周期是 1 秒钟，但是，脉冲宽度（即高电平持续时间）有四种，分别对应着四进制数的 0、1、2、3，脉宽400ms 对应 3，脉宽 300ms 对应 2，脉宽 200ms 对应 1，脉宽 100ms 对应 0。每帧时间信号包含 19个脉冲，缺少1个秒脉冲作为分隔，有规律的脉冲组合得以用来表示对应的时间信息。
（3）帧与帧的间隔，以缺少 1 秒脉冲方式表示。
P0：每帧的开始，每分钟 3 次，间隔 20 秒，因此 P0 则是在第 0 秒、第 20 秒和第 40 的位置。
P1：用做帧定位，P1 有三种状态，分别为 0、1、2，0 表示该帧从第 1 秒钟开始，1 表示该帧从第 21 秒钟开始，2 表示该帧从第 41 秒钟开始。
P2：保留帧，由于以后扩展，所以接收到的P2永远为0。
P3：组合使用位，前半位用于表示上午或下午，后半位用于第 0-8 位的偶校验，其中0，1表示上午，23表示下午。
P4：组合使用位，前半位保留，后半位用于第 10-17 位的偶校验。

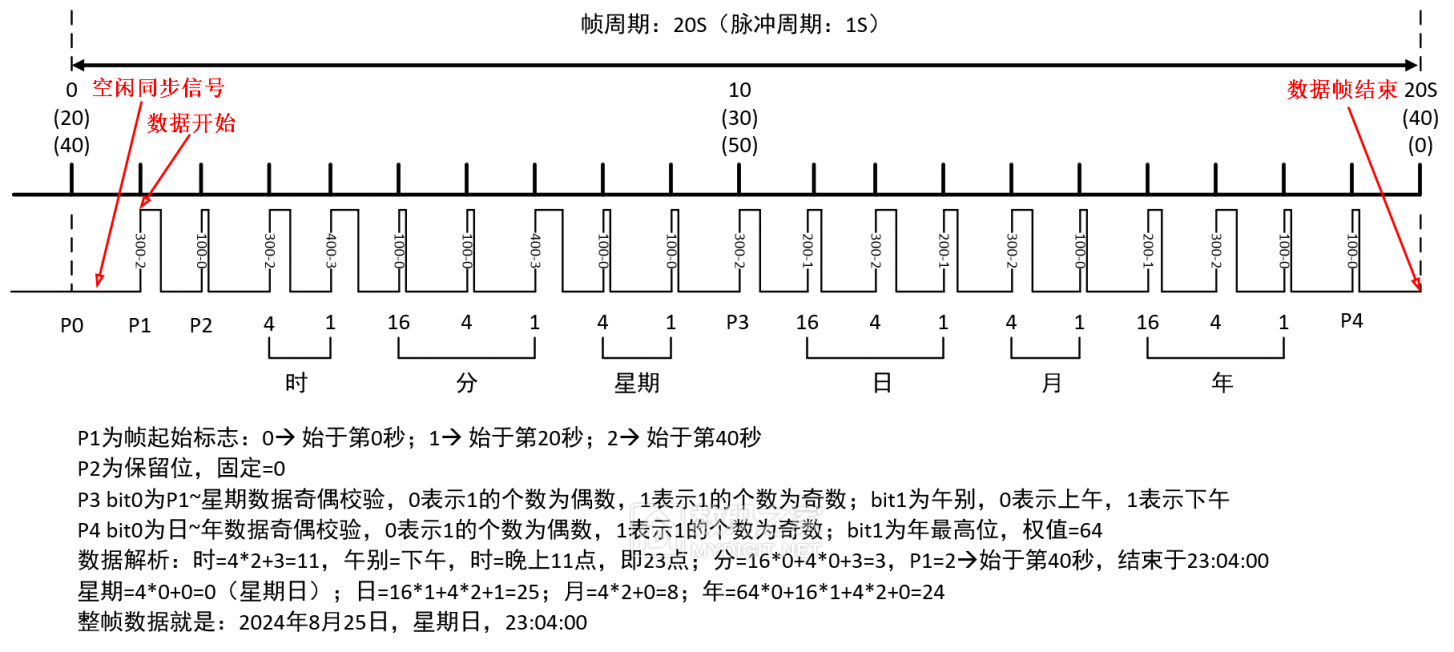

编码格式如下图：


可以看到，一帧的第4、5个脉冲表示当前的时，6、7、8脉冲表示当前的分钟信息，依次类推即可获得当前的时间信息，接收一帧完成后，根据P1 可以知道这一帧一分钟内的那一帧，从而可以获得当前的秒信息。

胡***

都是用中断加DMA?

baig***

越来越强大了，读写单总线设备不占用CPU时间了，真是不错！期待早日推出了！

VC***

标题错别字指正，请修正！

优雅的点灯 ×

优雅地点灯 √
