请问8051U芯片焊接好，用万用表，如何测试焊接质量是最正确的？

科学***

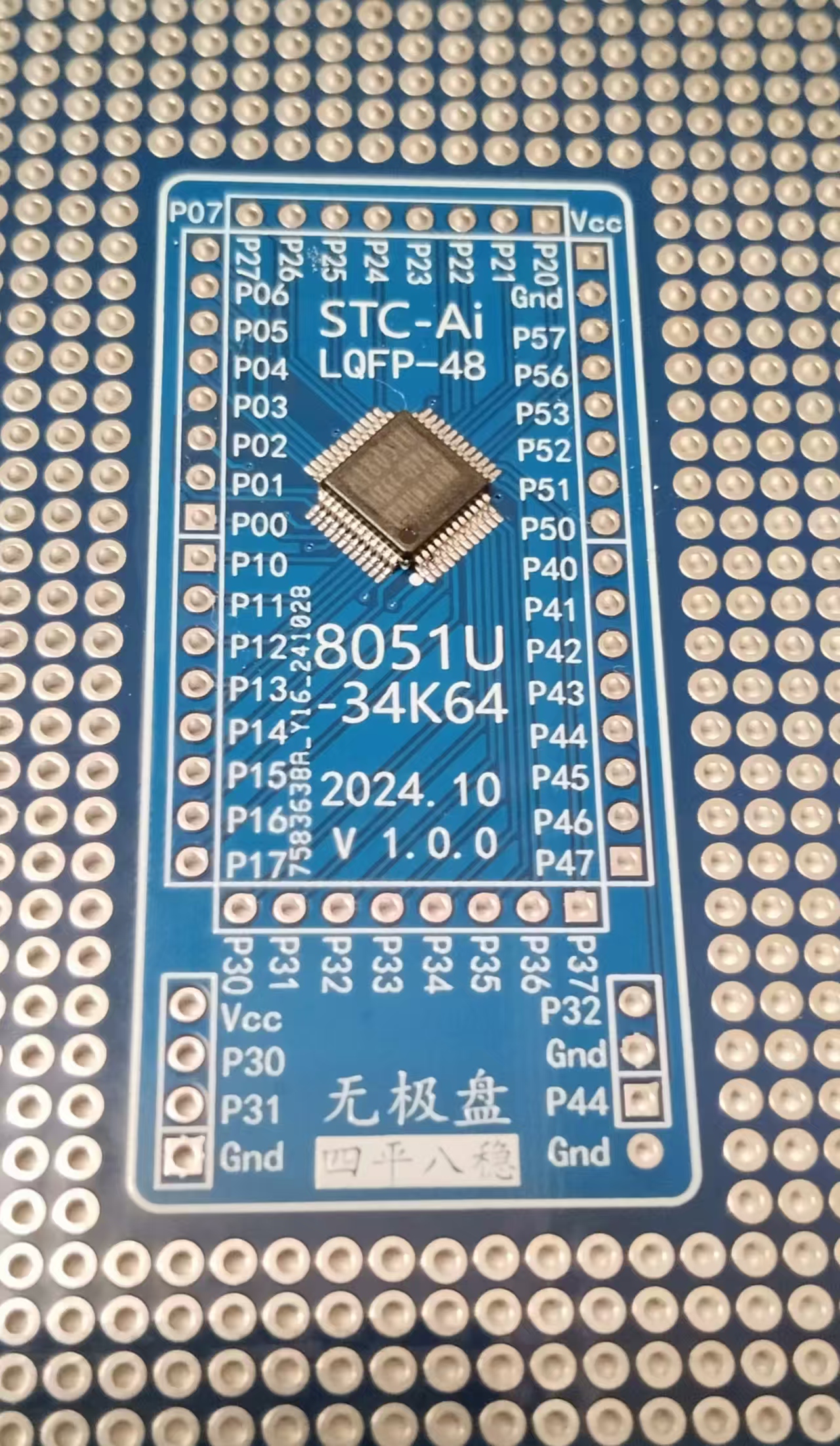

积极学习AI8051U，自己动手，立创10*10的PCB大转接板，用本坛积分AI8051U -LQFP48,焊接完成了。（用过成品核心板，没自己动手焊接制作过）

转接实验洞洞板

请问，坛友们，在只用万用表的情况下，如何合理的测量，判断焊接引脚的好坏？
比如：1k电阻档，红表针接Vcc的话，测所有IO口是什么阻值是焊接良好的。
比如：1k电阻档，黑表针接Vcc的话，测所有IO口是什么阻值是焊接良好的。
再，是否需要相邻IO口，都量一下，是否短路。

Debu***

可以测引脚到焊盘还有相邻脚

科学***

Debu*** 发表于 2024-11-1 14:08
可以测引脚到焊盘还有相邻脚

这方法，正统。

就是，
引脚太小了，测量不易呢，想有没有，别的方法？

请问，是不能采用，测VCC或者GND，与IO口的阻值，对吗？

_奶***

一般测量一下，，电源对地不断路，，引脚上目视没有明显连锡情况，，剩下的就是上电使用之后 功能是否都正常，，正常的话，，就得，不正常得话再修

Debu***

科学*** 发表于 2024-11-1 14:16
DebugLab 发表于 2024-11-1 14:08
可以测引脚到焊盘还有相邻脚
这方法，正统。

测VCC GND之间不短路直接通电，下载个流水灯程序，挨个IO接灯测

21cns***

如果每个IO上都有LED指示灯，源地不短路的情况下直接点灯测试最方便直接。IO扣上没有LED等，可以用外接LED逐个IO测试。

VC***

用万用表二极管档，红表笔接GND，黑表笔依次点所有的IO口，如果引脚虚焊或者多脚连锡，数据会明显和其他脚不一致

这个测量的是片内每个IO pad到GND的ESD保护管，通常单片机芯片的每个口都是一样的特性

so***

万用表二极管档，一个表笔放芯片IO上，不用压，另一只表笔放对应的过孔上测有没有通，测相邻的IO引脚看有没有连焊。

VC***

a496298685 发表于 2024-11-1 15:52
用万用表二极管档，红表笔接GND，黑表笔依次点所有的IO口，如果引脚虚焊或者多脚连锡，数据会明显和其他脚 ...

我拿我手里的STC8051U DIP40芯片测试了一下。


测量结果表示，

VC***大约是536mV，UCAP大约是630mV
P30/P31（也就是USB D+/D-）大约是679mV
其余所有引脚大约是720mV

上面的绝对数值大小仅供参考，有意义的是相对大小，也就是VCC < UCAP < D+ = D- < P0口IO = P1口IO = P2口IO = P3口其他IO = P4口IO这个重要结论。
这个数值同时适用于其他封装形式的STC8051U/AI8051U，但不适用于其他型号的芯片（制造工艺和ESD设计有所不同。一次流片完成后，这个数值就定下来了（直至芯片发生烧毁）

测试的时候，只要测对应的排针/测试点，看看是否满足这个结论。如果数值浮动超过10mV，那么说明存在引脚短路。例如一个IO脚测到720mV，而两个引脚短路后测到的数值是690mV，小了足足30mV，非常容易鉴别出所有开路、短路、连锡、虚焊等问题

我用的万用表是胜利VC890D，它的二极管档会产生一个1.7mA的恒定电流，显示的电压就是这个电流下的二极管压降
不同的万用表可能会有0.5mA、1mA、2mA等其他电流，因此显示的绝对数值大小会有所差异

vb2***

挨个测量相邻的引脚，有不有短路，没有的话，基本就是好的
