新人怀疑 8H系列的I/O===绝对不思考的典型问题

ryx*** · 发表于 2024-1-25 19:00:46

神*** 发表于 2024-1-25 18:08
看不懂你的图，还是从我们正确的图开始

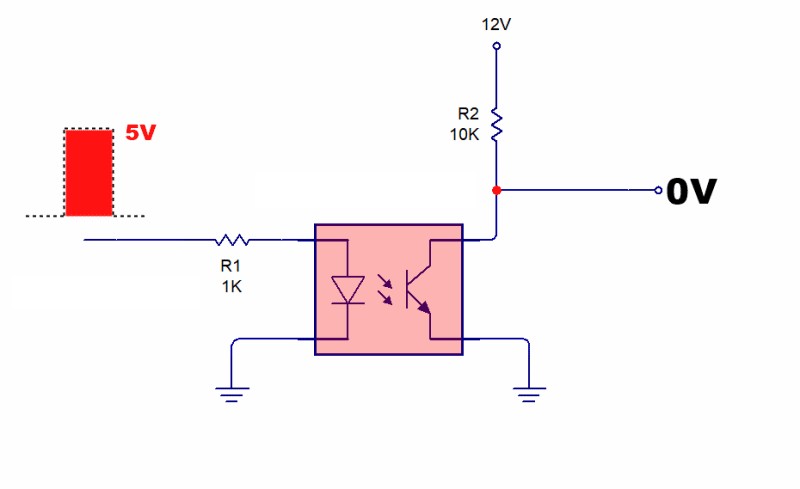

和你发的光耦图是一样的，就是OCout一直是高电平，光耦导通后也是高电平，感觉IO口配置的问题？但是作为输入配置成双向推拉后也没有其它要配置的？看手册上样例还要弱上拉再去读取，但是我试了效果一样还是高电平。或者你我一个IO口作为输入读取的配置使用，我再试一下我也是很疑惑，为啥拉不到低电平。谢谢

jw*** · 发表于 2024-1-26 13:23:48

本帖最后由 jwd 于 2024-1-26 13:36 编辑

ryx*** 发表于 2024-1-25 17:40
您好我用的STC8H1K08, IO口配置的都是双向推拉口，也就是都是 P1M1 = 0x00; // P1口的0、2 ...

这种光耦3脚是地，4脚才是输出吧

jw*** · 发表于 2024-1-26 13:26:31

ryx*** 发表于 2024-1-25 17:40
您好我用的STC8H1K08, IO口配置的都是双向推拉口，也就是都是 P1M1 = 0x00; // P1口的0、2 ...

再一个，你既然用光耦的话，就不用共地了吧；光耦二极管端最好串限流电阻

ryx*** · 发表于 2024-1-30 20:12:08

大家误解了我用的不是光耦光电传感器，现在加了一个电压比较器，单片机管脚就可以直接判断高低，原来直接连接上上去不行。就先这样解决了，谢谢大家的关注

jw*** · 发表于 2024-1-31 13:22:04

zhude*** 发表于 2023-12-8 08:44
数电模电确实需要懂一些

QW1*** · 发表于 2024-1-31 15:28:57

xxkj*** 发表于 2023-12-22 10:50
这个好像与STM32道理相同。

单片机都是这个理

，因为内核物理层基础是数电的理论依据

zhude*** · 发表于 2024-3-25 15:34:37

是不是可以这样理解，IO口对外锁存很重要，改变IO口模式前先将对外锁存根据自己的硬件电路写成安全的值，避免IO口模式一修改生效就对外产生自己不想要的电平状态，引起危险。

todd*** · 发表于 2024-5-21 18:40:31

太厉害了，不过这个弯绕的人晕

f5793*** · 发表于 2024-8-29 18:35:13

支持,新人还是要多看手册

Yim_*** · 发表于 2024-8-29 20:13:06

这篇文章再次恰到好处的出现了
