出个AI8051U的PWM例程 | 3相互补SPWM变频驱动，PWMA-3个相位差120度的PWM互补输出

梁***

AI8051U-LQFP48  PWMA-3个相位差120度的PWM互补输出P2口-匹配输出0或1。
先别修改程序, 直接下载"Objects"里的"pwm.hex"测试, 下载时选择主频24MHz.
MCU主频24MHz, PWM时钟24分频, 时间的分辨率为1us. 死区为0.5us.

PWM1通道工作于PWM模式1, PWM2、PWM3工作于匹配输出模式. 输出PWM周期3ms.
通道1输出: P2.0, PWMA1P输出, P2.1, PWMA1N输出
通道2输出: P2.2, PWMA2P输出, P2.3, PWMA2N输出,  PWMA2相对PWMA1滞后120度相位.
通道3输出: P2.4, PWMA3P输出, P2.5, PWMA3N输出,  PWMA3相对PWMA1滞后240度相位.

如有需要, 用户自行修改成别的IO输出.

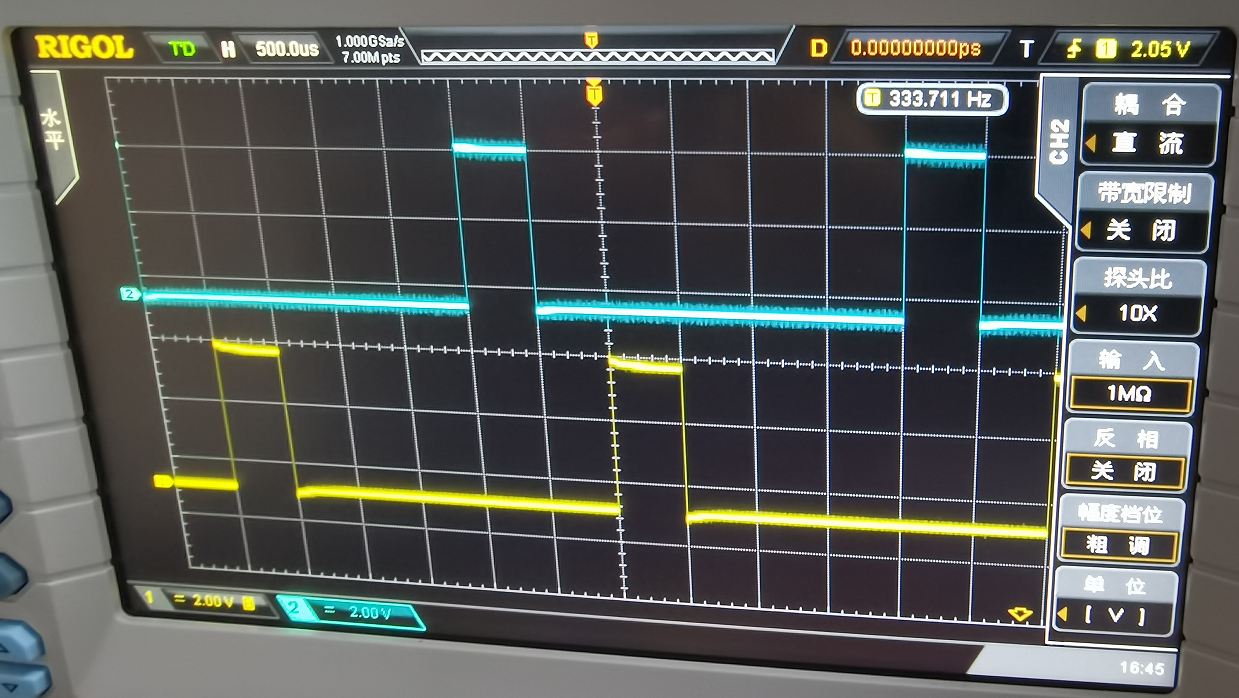

三相PWM-黄色0度-蓝色120度：

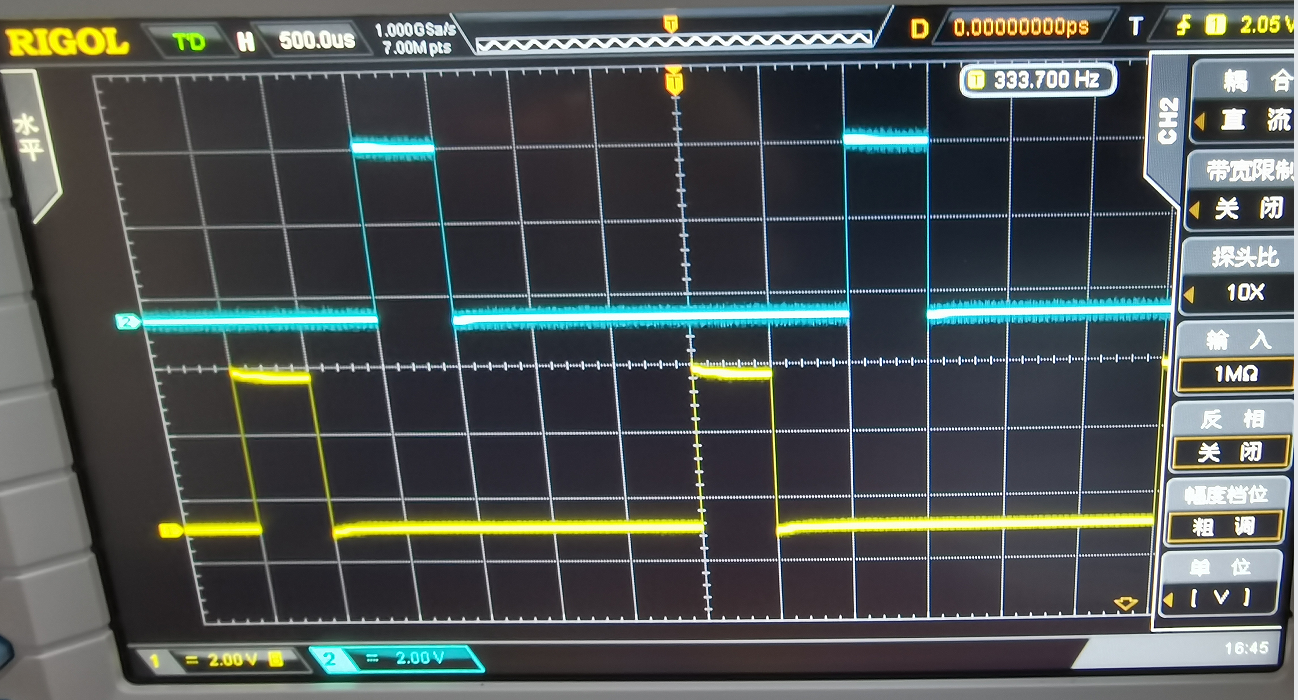

三相PWM-黄色0度-蓝色240度：



完整工程源码：
17B-PWMA-3个相位差120度的PWM互补输出P2口-匹配输出0或1.rar (3.24 MB, 下载次数: 196)

2024-10-29 17:22 上传

点击文件名下载附件

深山***

梁*** 发表于 2024-10-29 17:22
AI8051U-LQFP48  PWMA-3个相位差120度的PWM互补输出P2口-匹配输出0或1。

先别修改程序, 直接下载"Objects" ...

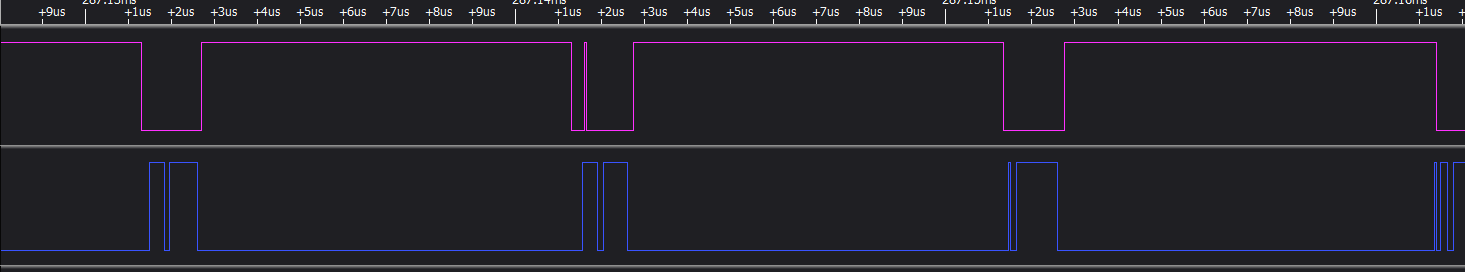

现在的问题是，PWM在120M的工作频率下，输出的PWM频率为100K，输出信号会有无规律的干扰问题，如下图

梁***

深山*** 发表于 2024-10-30 19:19
现在的问题是，PWM在120M的工作频率下，输出的PWM频率为100K，输出信号会有无规律的干扰问题，如下图

用数字示波器抓波形我看看。

深山***

梁*** 发表于 2024-10-30 21:31
用数字示波器抓波形我看看。

手里的示波器太LOW了，抓不出来，可以肯定的是，信号确实有问题。

社区***

逆变器必须使用外部晶振，例如30M即可。
PWM的工作频率同系统频率，不用上120M的工作频率。
PWM使用高级定时器即可。

深山***

社区*** 发表于 2024-10-31 08:36
逆变器必须使用外部晶振，例如30M即可。
PWM的工作频率同系统频率，不用上120M的工作频率。
PWM使用高级定 ...

本来就是用的外部晶振，32.768K的，用内部锁频，锁频到40.09M，用于系统时钟，再把40.09M倍频到120.27M，供给PWM，这些频率参数，都是在芯片的参数范围之内。

社区***

用32.768K的外部晶振, 用内部锁频，锁频到40.09M，用于系统时钟 . 频率稳定度为+-0.5%，这样的指标太低。
我用12M的外部晶振，通过PLL倍频到32M用于系统时钟，

深山***

结贴结贴，是自己的粗心大意引起的问题，本来应该把测量点放在电平转换芯片的输出脚，为了方便，把测量点选择在了输入光耦的引脚上，由于光耦的压降在1.2V左右，造成了逻辑分析仪检测的状态处于不稳定的状态（其实检测电平是可以设置的，设置一下也不会出现这样的问题），没有注意，所以一直调不出来，现在直接测量电平缓冲芯片的输出脚，发现信号非常的稳定漂亮。

彭***

梁工 发表于 2024-10-29 17:14
AI8051U  PWMA-P2口输出3相互补SPWM变频驱动:

先别修改程序, 直接下载"Objects"里的"pwm.hex"测试, 下载时 ...

大师能不能出个电路原理图我也没有调试成功！

xiaob***

梁*** 发表于 2024-10-29 17:14
AI8051U  PWMA-P2口输出3相互补SPWM变频驱动:

先别修改程序, 直接下载"Objects"里的"pwm.hex"测试, 下载时 ...

怎样能改变输出电压的大小，例程只能改变频率
