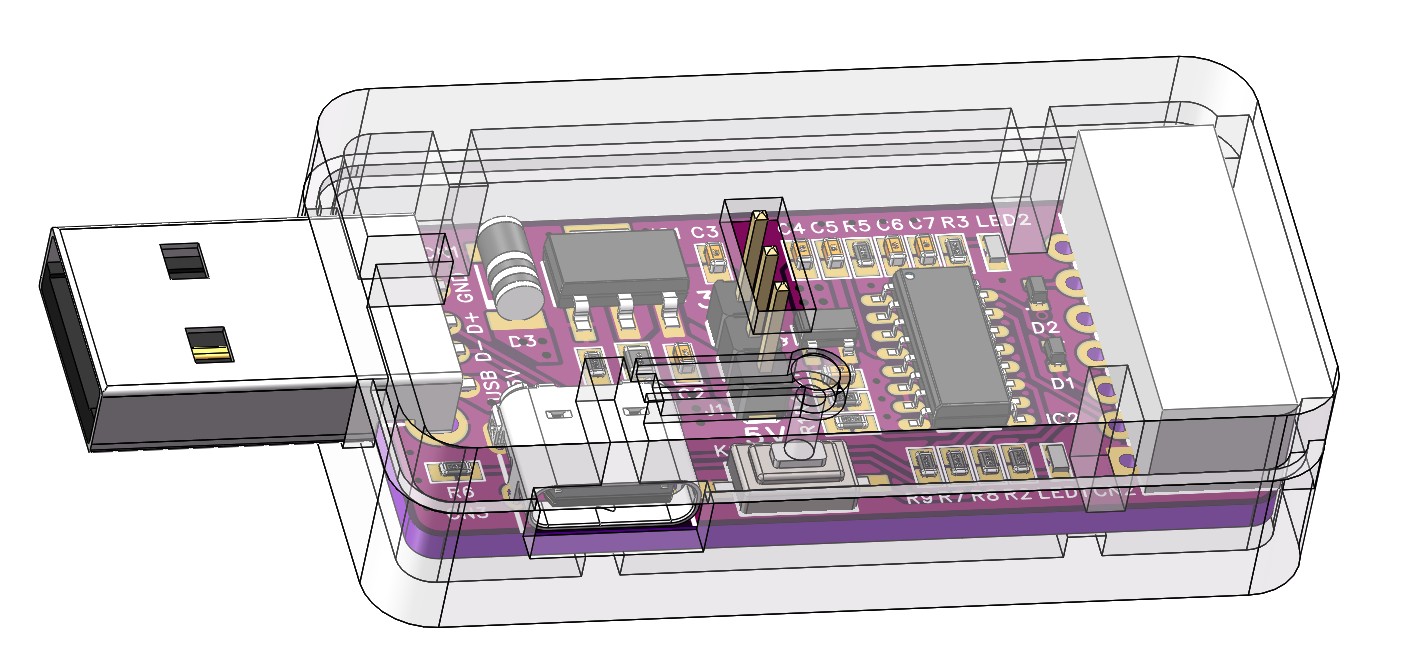

USB转双串口，RMB1.1, 量产PCB/SCH开源，芯片出厂自带USB程序@Ai8H2K12U-45MHz-SOP16

神*** · 发表于 2024-11-2 09:26:06

更加简洁的STC下载电路_哔哩哔哩_bilibili

VC*** · 发表于 2024-11-2 17:41:36

请教一个关于楼主发的原理图的问题

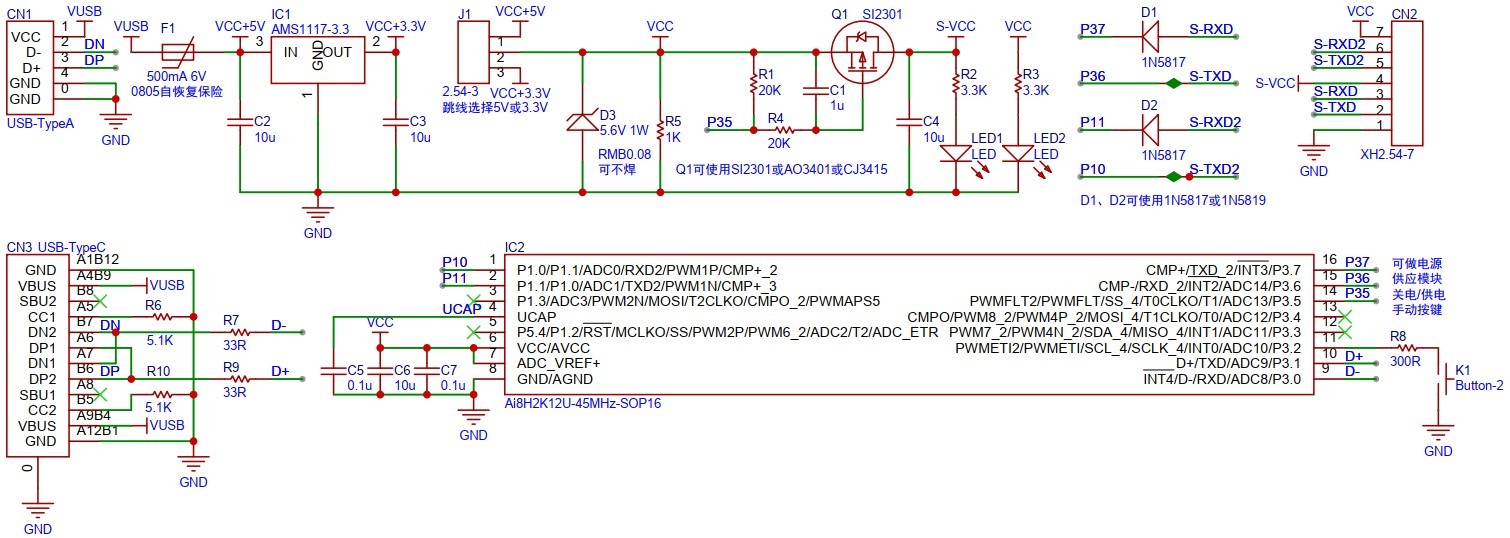

请问这个MOS开关电路里，C1和R4起了什么作用呢？可否省掉，有什么弊端？


神*** · 发表于 2024-11-2 20:35:59

a496298685 发表于 2024-11-2 17:41
请教一个关于楼主发的原理图的问题

请问这个MOS开关电路里，C1和R4起了什么作用呢？可否省掉，有什么弊端 ...

这是让MOS管导通慢些，保护MOS管，
也保护供电的电脑电源，防止电脑蓝屏


wlh*** · 发表于 2024-11-2 21:52:37

谢谢分享

VC*** · 发表于 2024-11-2 22:18:04

神*** 发表于 2024-11-2 20:35
这是让MOS管导通慢些，保护MOS管，
也保护供电的电脑电源，防止电脑蓝屏

谢谢神农鼎老师

结合网上的资料，总结如下：

让MOS管导通慢些：通过提高Cgs，使Vgs斜率降低，从而MOS导通慢

保护MOS管：避免MOS过快导通引起震荡，MOS反复震荡使MOS一直处于线性区，发热大
保护电脑电源: MOS的Cgs充电慢了，MOS较长时间处于线性区，
这段时间导通电阻比较大，流过的电流小，可以给后级电路缓慢完成充电
