USB转双串口，RMB1.1, 量产PCB/SCH开源，芯片出厂自带USB程序@Ai8H2K12U-45MHz-SOP16

Debu***

cph*** 发表于 2025-4-10 13:32
您好！USB转双串口，跳线选择5V后，下载器上的主芯片AI8H2K12U电压，从3.3V提高到5V，没问题吧？ ...

没有问题，AI8H2K12U支持1.9~5.5V供电，注意此时IO电压也是5V
内部有LDO给USB供电，注意如果使用USB功能，电源电压不要低于3.3V
（作为下载器，电源电压范围3.3~5.5V）

cph***

Debu*** 发表于 2025-4-10 14:16
没有问题，AI8H2K12U支持1.9~5.5V供电，注意此时IO电压也是5V
内部有LDO给USB供电，注意如果使用USB功能， ...

@Debu***  谢谢回复，明白了，USB转双串口产品很好用。

乐此***

我兑换入手了这个模块，请教楼主和各位高手，这货怎么操作才能更新固件？他与串口助手通讯时怎样设定助手的串口号码？

入手后插入电脑中，电脑有查找设备的操作但电脑串口设备中没有出现新的串口号，而其对STC芯片下载程序一切正常。但通过它与串口助手通讯时无法设置串口号、也无法实现通讯。

我不知道在烧录固件前是否需要切换串口到USB模式，或者说怎样进行操作？

烧录固件的情况如下图：



串口通讯的情况如下图：



请高手指点一下，先谢了！

Debu***

乐此*** 发表于 2025-4-20 11:17
我兑换入手了这个模块，请教楼主和各位高手，这货怎么操作才能更新固件？他与串口助手通讯时怎样设定助手的 ...

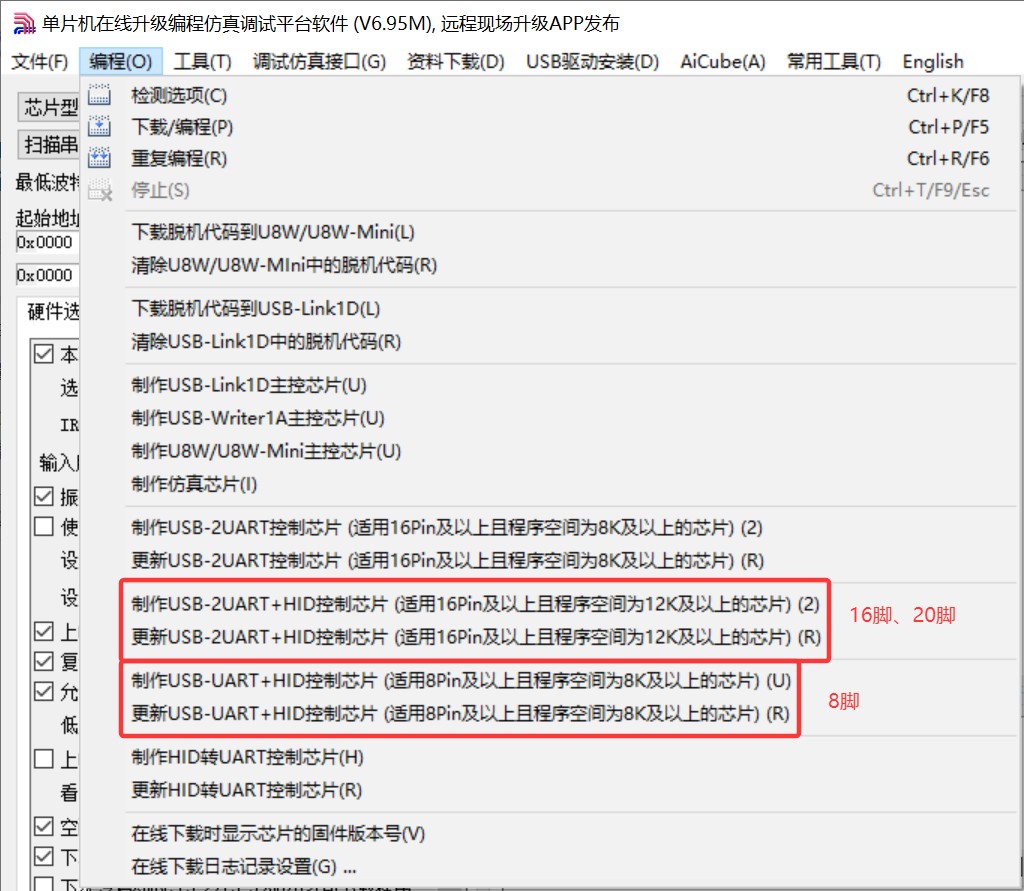

更新固件：
拔掉跳线，按下按键，插上跳线，识别到USB-Writer后松开按键，选制作xxx芯片
如原固件工作正常，可直接点更新xxx芯片，跳线和按键不需要操作
以上是USB下载，当然串口下载也可，外接USB转串口工具下载
无COM号检查是否下载了无CDC的固件
修改COM号和正常的串口一样

scp***

神*** 发表于 2024-10-31 21:30
USB转双串口，最高波特率支持 10Mbps
出厂自带USB转串口程序，免USB驱动安装

我的AI8051实验箱，

每次升级串口芯片都卡在这里,没有STC-USB-Writer出现了,按住SW_6,再按一下power_sw,再松开SW_6也没有.
是不是工具箱上的AI8H2K12U,的USB ISP部分被搞坏了,怎么才能呼出USB_Writer?
是不是只能通过串口"制作USB-2UART"才能恢复正常?

52281***

vb2***

听别人说 c4换成471电阻,,有啥讲究吗?

vb2***

vb2***

弄懂了, 这个 xiaocake 是因为下载不成功,说是断电后不能及时放电完,导致下载不成功. 所以加了一个471的放电电阻,
手册上面也写了可以不加.
我自己没碰到这个问题.所以我就不加了.
我记得放电电阻用的是1k

rm5***

实测STC转双串口的发送波特率确实可以到10Mbps，自发自收是可以到10Mbps不丢包，但是如果是用另一个串口发送再接收的话好像超过2Mbps就会丢包，是正常现象还是测试有问题？示波器抓过波形干净的，波特率也是正确的，两边串口3.3V供电。测试的设备是USB高速的逻辑分析自带CDC，收10Mbps波特率数据没有出错。
