请教一下AI8051U的外部32.768晶振问题

深山***

新打的一块测试板，用的是AI8051U芯片，QFP48脚封装，外部接的是32.768K的晶振，负载电容20P，程序是按照官方的例程来写的，程序中只写了一个串口打印输出监测程序，上电后无反应，如果用示波器去测量晶振脚，波形是稳定的32.768，此时又有输出，但是输出是乱码，如果用默认的时钟，是能够正常输出串口信息的，这个会是哪里的问题？

晓***

只用32.768时钟的时候，需要按照这个时钟作为时基来配置串口波特率

邮***

波特率计算错了

深山***

邮*** 发表于 2024-10-15 16:38
波特率计算错了

不是的，就算波特率错了，肯定也是输出错的，可是却没有输出

Debu***

小***

有可能晶振没启动成功，接上示波器晶振就启动了，可以换换电容试试

小***

仔细看看晶振的数据手册，匹配多大的负载电容

深山***

/*

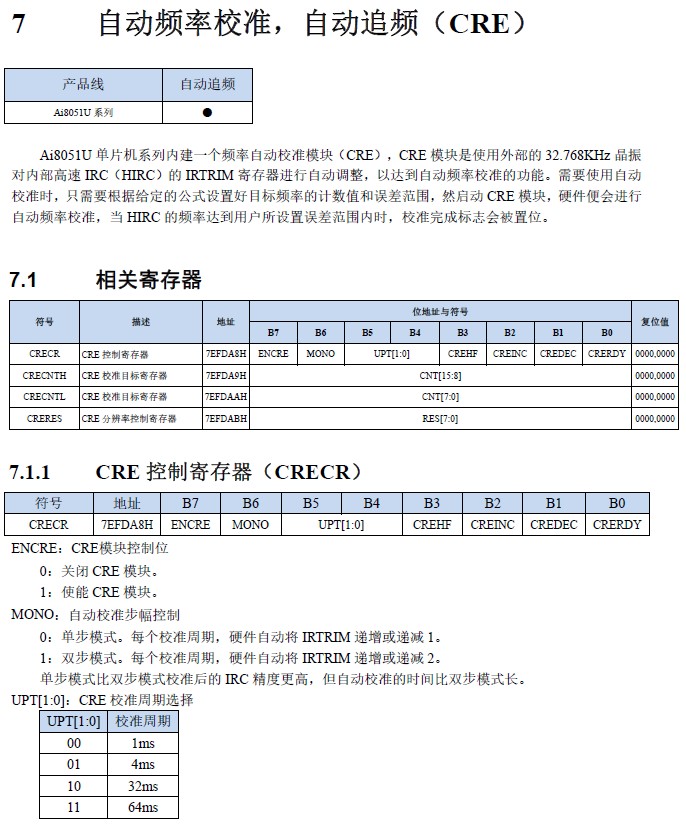

设置系统工作频率为40.0900M，
CREHF设置为0，CRECNT设置为：(16*40090000)/32768=19575.19,取值为19575(4C770H)
即CRECNTH设置为4CH,CRECNTL设置为77H,CRERSE设置为：19575*0.5%=98(62H)
*/

        X32KCR  = 0xc0;                     //启动外部32.768K晶振
        while(!(X32KCR&0x01));
        IRCBAND = 0x04;//选择内部高速HIRC频段为44M段
        CLKSEL  = 0x40;//选择内部高速HIRC为系统时钟源 P216
        CRECNTH = 0x4c;//设置目标频率高8位
        CRECNTL = 0x77;//设置目标频率低8位
        CRERES  = 0x62;//设置追频误差
        CRECR   = 0x90;//设置追频速度 P235
//        while(!(CRECR&0x01));//等待追频校准完成

梁***

让主频10分频输出一个时钟，看看主频频率是多少。

深山***

梁*** 发表于 2024-10-19 11:44
让主频10分频输出一个时钟，看看主频频率是多少。

MCLKOCR = 0x0a;//P4.7 10分频输出

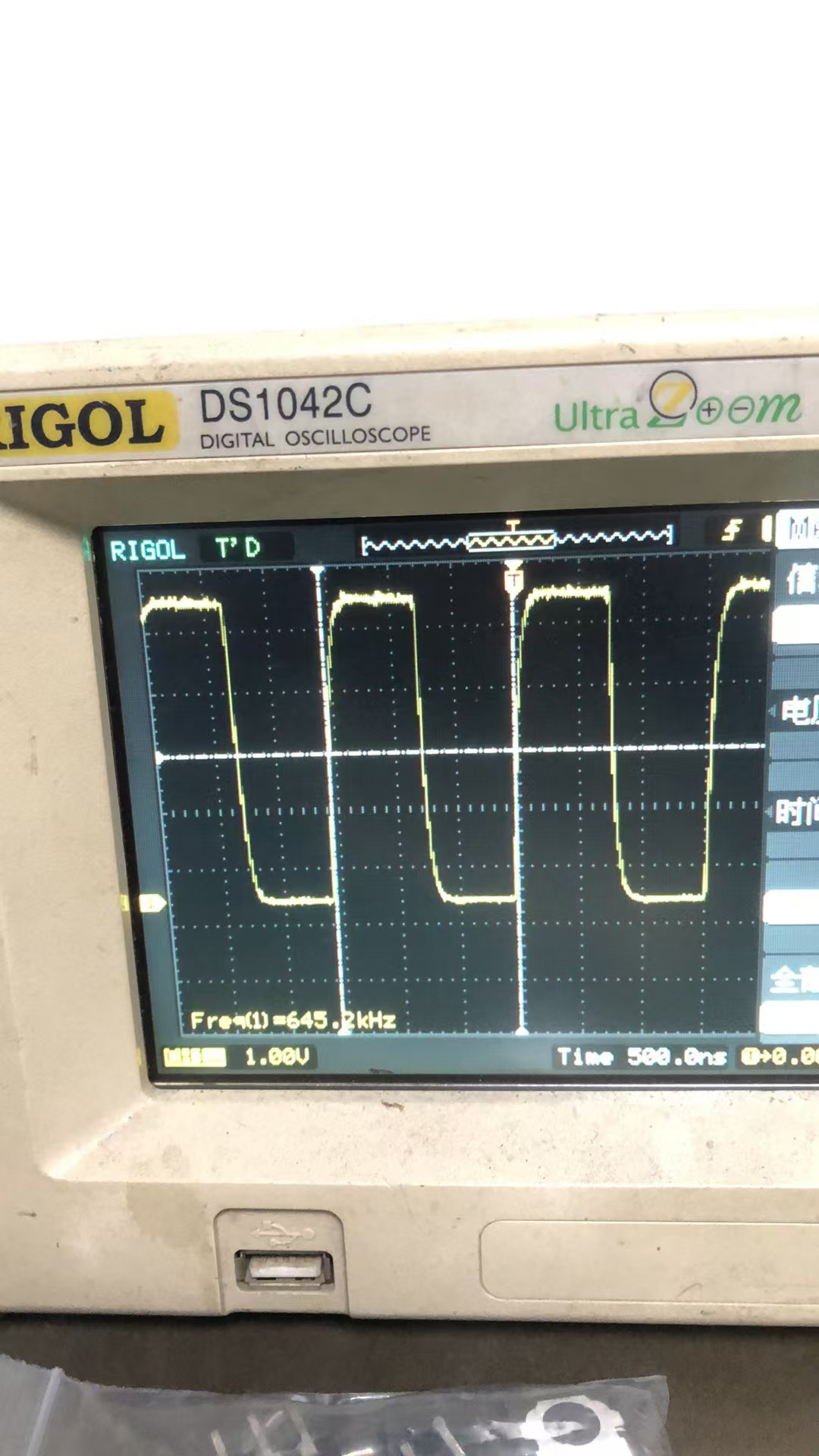

结果如下：



MCLKOCR = 0x64;//P4.7 100分频输出

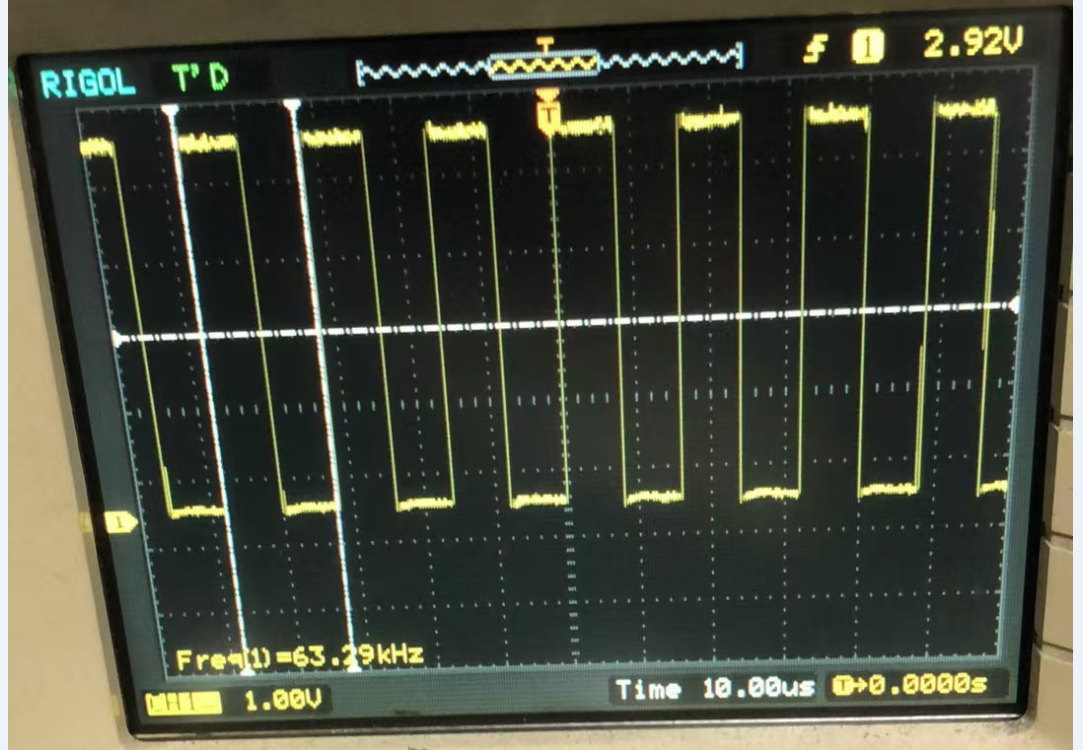

结果如下：


每次上电后，必须要先用示波器探头探一下晶振的引脚，不然不起振，同样的晶振，同样的电容，在32F的板子上工作的好好的。
