Ai8H8K64U掉电模式如何设置

耀***

Ai8H8K64U掉电模式如何设置？是不是只需要把这个寄存器改成这样就行？PCON = 0X02;但是我测量了一下，电流在3.9mA左右，有没有老师教我一下。谢谢了

Debu***

#include "reg51.h"
#include "intrins.h"

sfr     VOCTRL      =   0xbb;
#define IDL             0x01                    //PCON.0
#define PD              0x02                    //PCON.1
sbit    P34         =   P3^4;
sbit    P35         =   P3^5;

void INT0_Isr() interrupt 0
{
    P34 = ~P34;                                 //测试端口
}

void main()
{
    VOCTRL = 0x00;                              //掉电模式时使用内部SCC模块,功耗约1.5uA
//  VOCTRL = 0x80;                              //掉电模式时使用外部SCC模块,功耗约0.15uA
    EX0 = 1;                                    //使能INT0中断,用于唤醒MCU
    EA = 1;
    _nop_();
    _nop_();
    PCON = IDL;                                 //MCU进入IDLE模式
//  PCON = PD;                                  //MCU进入掉电模式
    _nop_();
    _nop_();
    P35 = 0;

    while (1);
}

Debu***

电流是如何测量的，有没有其他电路耗电

耀***

Debu*** 发表于 2024-10-13 17:31
电流是如何测量的，有没有其他电路耗电

老师，这个掉电模式还需要外围电路吗？我怎么用了老师的代码，还是没有达到1uA左右，一直在4mA左右。。

乘风***

毫安级的功耗，要么芯片进休眠后又被唤醒了，要么你板子的外围电路就有这么大的耗电。
找个空板只焊一个芯片，烧录附件例子到芯片里试试看。
外围有电路的话，休眠前需要做处理，输出脚电平要跟外围电路匹配，外围电路是高电平也输出高，外围电路是低电平也输出低，只要不产生压差，就不会出现电流。

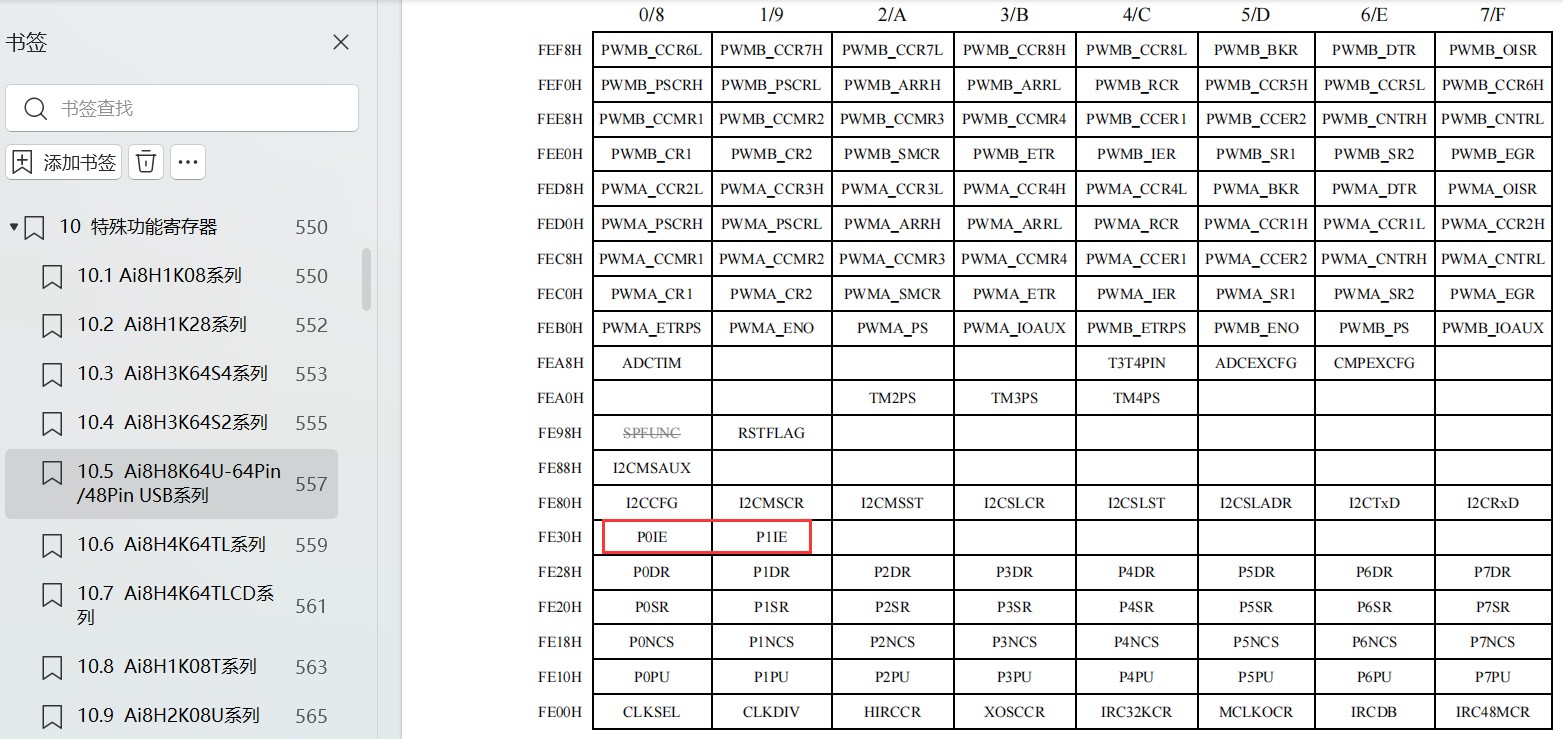

外部悬空或者输入模拟信号的高阻输入脚，需要关闭数字输入功能（先确认这个芯片哪些脚位有数字输入开关功能）：

耀***

乘风*** 发表于 2024-10-14 09:21
毫安级的功耗，要么芯片进休眠后又被唤醒了，要么你板子的外围电路就有这么大的耗电。
找个空板只焊一个芯 ...

感谢老师，您这一说我找到原因了，，板子上有个LED灯，，

耀***

Debu*** 发表于 2024-10-13 17:31
电流是如何测量的，有没有其他电路耗电

老师，找到原因了，，板子上有个LED灯。。谢谢您 了

liuzon***

乘风*** 发表于 2024-10-14 09:21
毫安级的功耗，要么芯片进休眠后又被唤醒了，要么你板子的外围电路就有这么大的耗电。
找个空板只焊一个芯 ...

AI8H17U只有两根电源线，电流休眠模式下300微安
用的你的程序

VC***

建议在进行低功耗实验的时候，给MCU的VCC引脚入口处加一个0欧姆电阻或一个跳线帽

需要测量的时候将电阻或跳线帽取下，换成万用表电流档

耀***

VC*** 发表于 2024-12-1 17:32
建议在进行低功耗实验的时候，给MCU的VCC引脚入口处加一个0欧姆电阻或一个跳线帽

需要测量的时候将电阻或 ...

谢谢
