USB-Link1D的S-VCC电压问题 | 主控工作电压也会同步到设置的对外输出电压

晓***

Shot*** 发表于 2024-10-10 15:51
那如果S-VCC提供5V电压，然后PCB内部电源又通过LDO进行5V->3.3V稳压，输入给芯片的电压为3.3V，但是通信 ...

一般来说会从Link1D的TxD灌5V到目标MCU，
Link1D的对外端口都有小电流自恢复保险，
应该能避免出问题，
一箭双雕是有串电阻，也能起到保护作用。

神***

主控工作电压 也会 同步到 设置的对外输出电压

主控 CPU 会工作在 S-VCC的电压门槛
=== M-VCC = S-VCC = 3.3V
=== M-VCC = S-VCC = 5V

CyberH***

Shot*** 发表于 2024-10-10 15:52
那如果S-VCC提供5V电压，然后PCB内部电源又通过LDO进行5V->3.3V稳压，输入给芯片的电压为3.3V，但是通信 ...

SVCC直接接单片机还是LDO输入
直接接单片机的话，内部3.3会被抬高到V，注意其他元件的耐压
接LDO输入的话，IO电压不一致，

Shot***

CyberH*** 发表于 2024-10-11 08:17
SVCC直接接单片机还是LDO输入
直接接单片机的话，内部3.3会被抬高到V，注意其他元件的耐压
接LDO输入的话 ...

SVCC接3.3VLDO输入呢，这样相当于5V串口和3.3V串口通信了吧

CyberH***

Shot*** 发表于 2024-10-11 09:56
SVCC接3.3VLDO输入呢，这样相当于5V串口和3.3V串口通信了吧

SVCC接LDO再到MCU，务必保证断电期间内，MCU电源滤波电容完全放电，否则可能无法冷启动进入下载状态
Link1D设置为3.3V，经过LDO后会低于3.3V，此时LDO处于非正常工作状态，但MCU是宽电压的情况下仍可正常下载，需要注意板子上其他电路的功耗不能过大，否则会把电压拉到MCU无法正常工作的水平

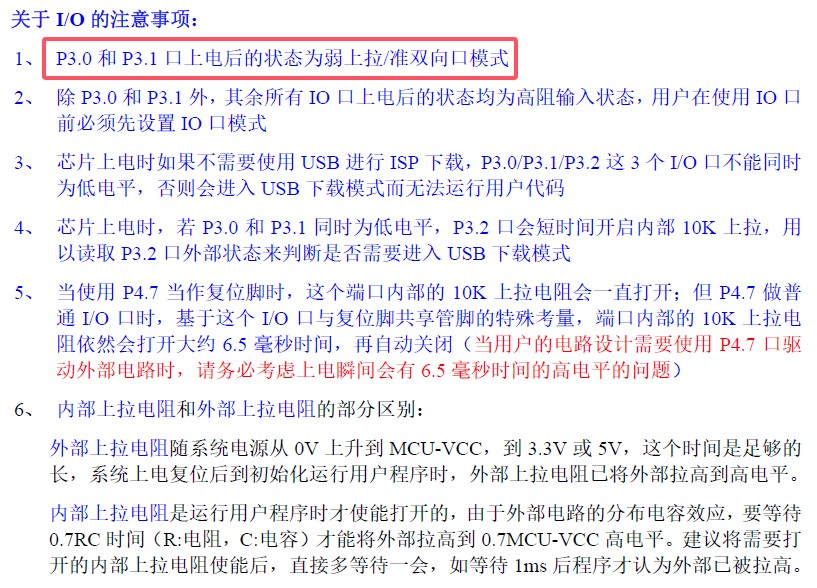

Link1D设置为5V，需要按住Link1D的脱机烧录按键再按一下电源按键，重新下载固件，选项按下图设置，输入高阻输出开漏，不能有推挽，此时上拉使用MCU内部的弱上拉，上拉到3.3V，因上拉太弱导致上升沿缓慢，无法高速通信，注意波特率不要过高，如无法正常下载，S-RXD需要外接上拉电阻

Shot***

CyberH*** 发表于 2024-10-13 01:34
SVCC接LDO再到MCU，务必保证断电期间内，MCU电源滤波电容完全放电，否则可能无法冷启动进入下载状态
Link ...

好的，感谢指导，我去试一试
