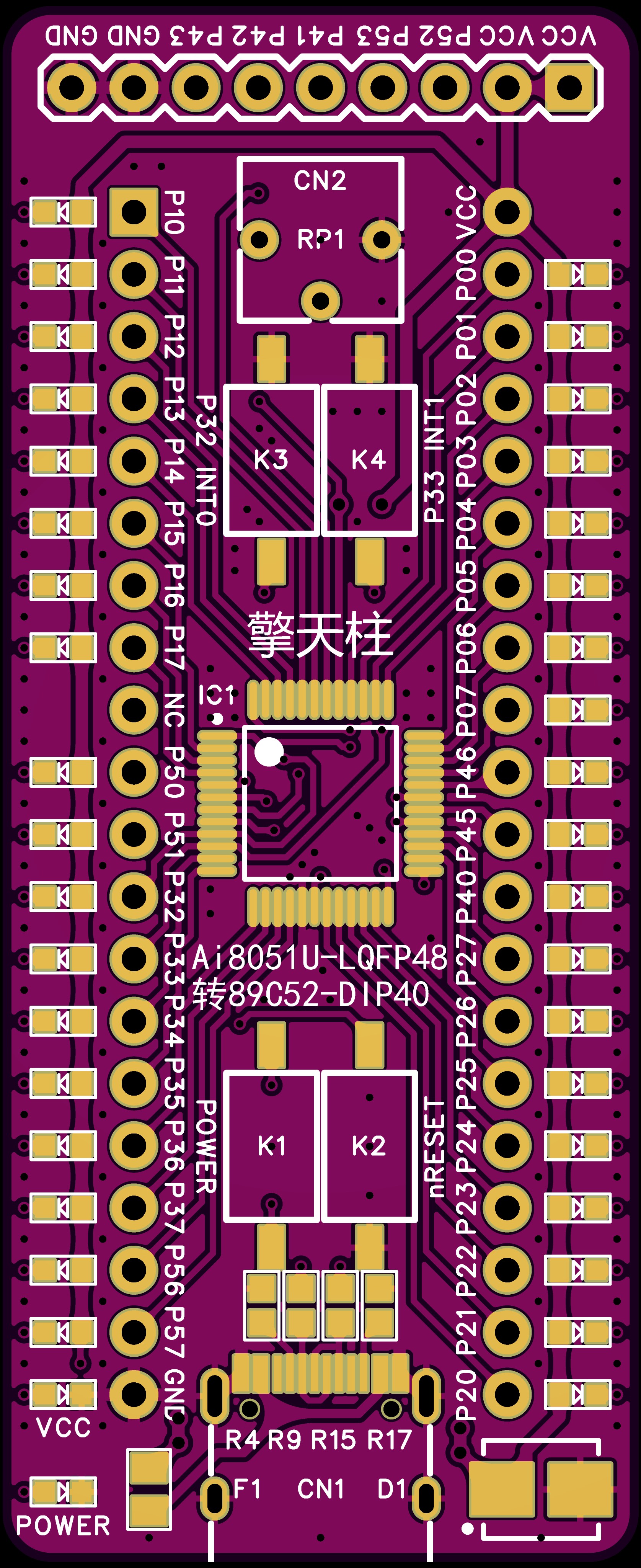

坛友福利【免费+包邮 送】擎天柱：Ai8051U转89C52核心板 | 强大的配套学习资源

神***

可能 原 [P3.0, P3.1], 改接 [P5.0, P5.1]

神***

延伸阅读：

【新提醒】打狗棒三，8H8K64U 转 STC89C52RC 核心功能实验板，讨论稿 - AI351体系结构，DPU32/DSP + TFPU + 32位8051, 实验板，大学教材 国芯技术交流网站 - AI32位8051交流社区 (stcaimcu.com)

Tec***

如何把多出来的几个端口别浪费了可能是需要重点考虑的～

神***

Tec*** 发表于 2024-9-29 14:44
如何把多出来的几个端口别浪费了可能是需要重点考虑的～

神***

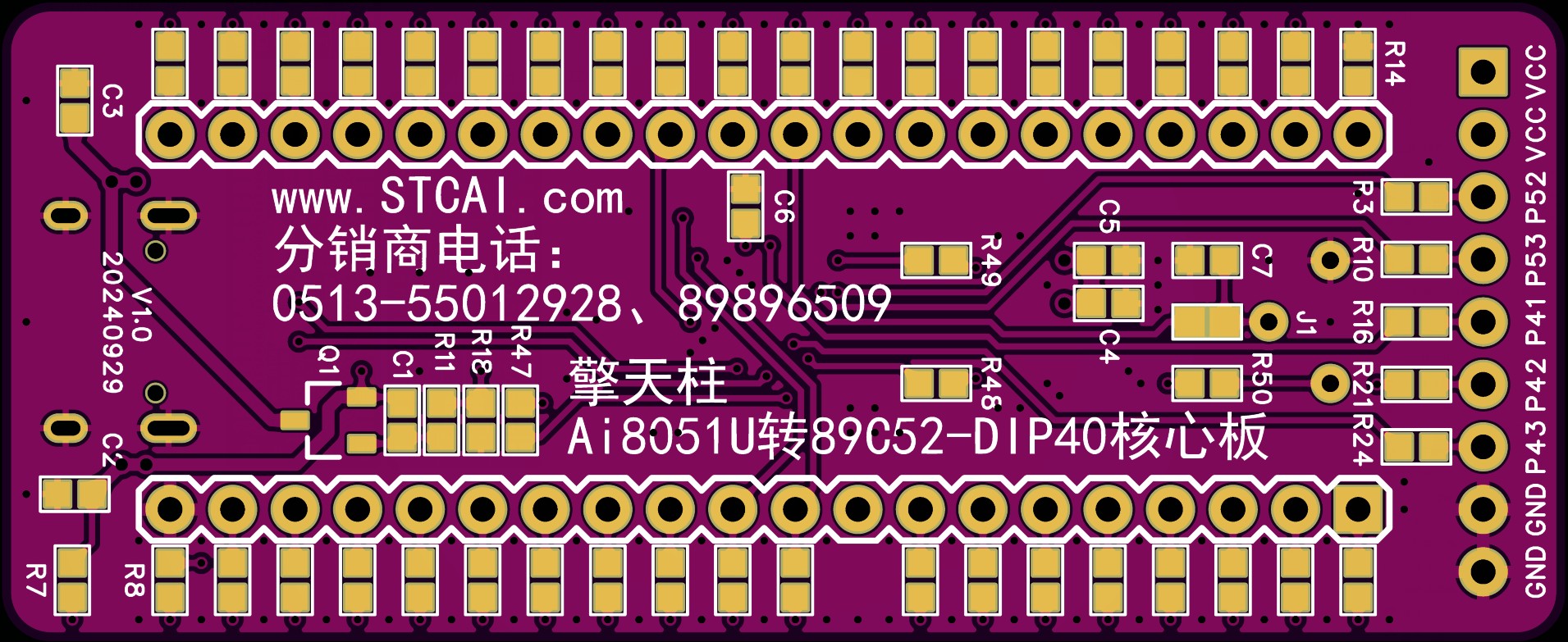

PCB 上要有 设计的 最后日期
PCB 上要有 设计的 最后版本号
方便生产管理/追溯

神***

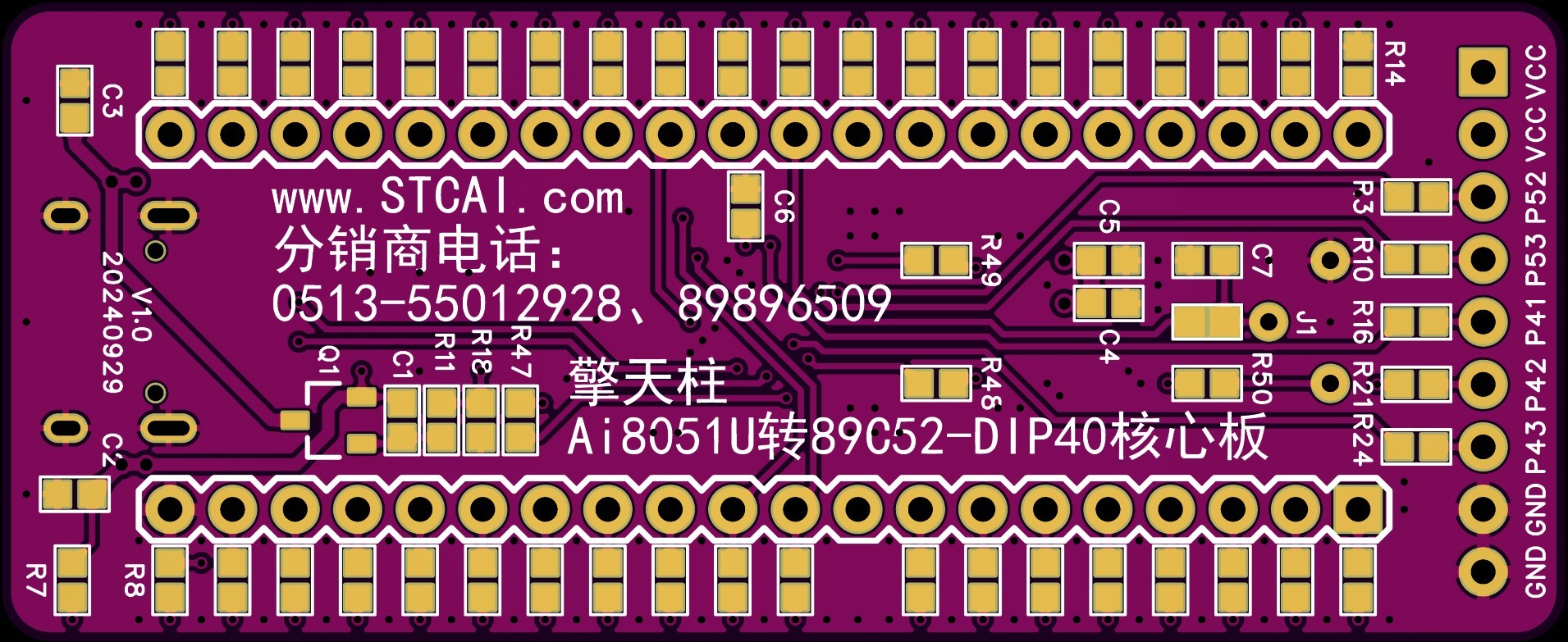

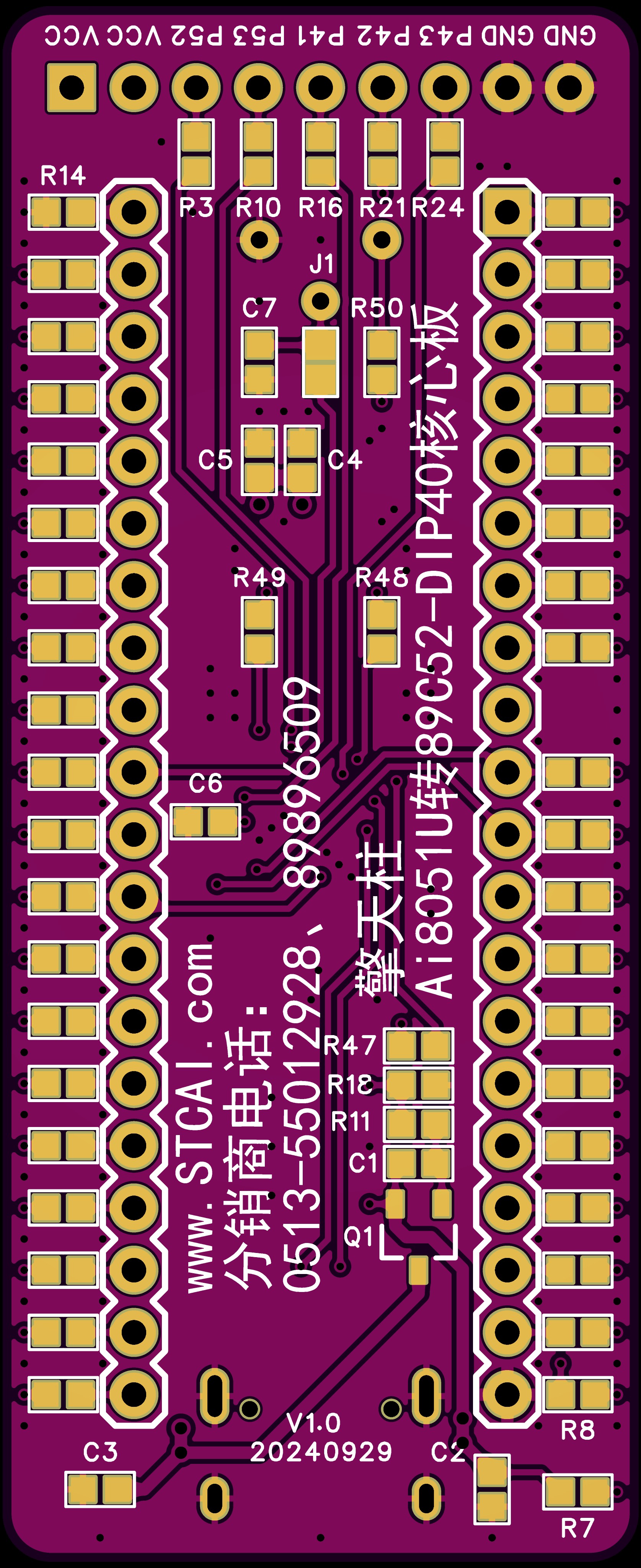

主丝印避开过孔

神***



神***

jm***

Perhaps add a inverter so user can optionally connect 89C52 RESET to Ai8051U /RST ?

If you want to route XTAL1, XTAL2 you could add GND / Guard traces to protect from P37 and between XTAL1,XTAL2 traces where it can fit.

Maybe smaller TACT buttons can give more room for GND traces?


Another clocking option, would be to allow an optional footprint for a part like 1XXA26000MAA KDS Daishinku 26MHz ±2ppm SMD-2520 VC ±9ppm Aging ±1ppm/yr  (lcsc C132298 )
The clipped sine out AC couples thru 1nF to XTALin, and the VC pin can have optional R+C pads for PWM DAC support.
That covers very high precsion timing designs like frequency counters which are good teaching examples.

神***

只焊 P2口接的 LED灯
