第一集

江上***

本节主要学习了动态数码管的显示

1数码管动态显示
动态显示是指无论在任何时刻只有一个数码管处于显示状态，每个数码管轮流显示。 当数码管处于动态显示时，所有位选线分离，而每个数码管的各条段选线相连。当需要显示数字或字符时，需要将所有数码管轮流点亮，这时对每个数码管的点亮周期有了一个较严格的要求：由于发光体从通入电流开始点亮到完全发光需要一定的时间，叫做响应时间，这个时间对于不同的发光材质是不同的，通常情况下为几百微秒，所以数码管的刷新周期（所有数码管被轮流点亮一次的时间）不要过短，这也与数码管的数量有关，一般的数码管的刷新周期应控制在5ms~10ms，即刷新率为200Hz~100Hz，这样既保证了数码管每一次刷新都被完全点亮，同时又不会产生闪烁现象。

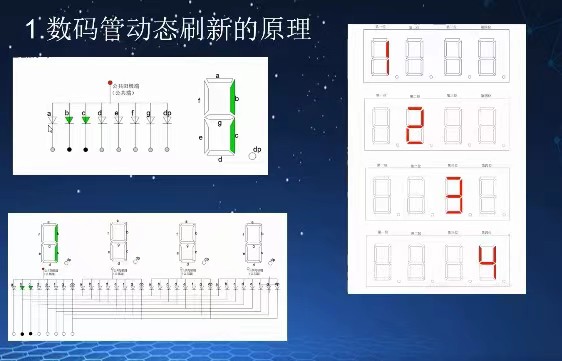

2动态数码管显示原理
动态显示的特点是将所有数码管的段选线并联在一起，由位选线控制是哪一位数码管有效。选亮数码管采用动态扫描显示。所谓动态扫描显示即轮流向各位数码管送出字形码和相应的位选，利用发光管的余辉和人眼视觉暂留作用，使人的感觉好像各位数码管同时都在显示。动态显示的亮度比静态显示要差一些，所以在选择限流电阻时应略小于静态显示电路中的。

3总结
数码管的驱动方式分为静态式和动态式两类，静态驱动简单，但占用I/O端口多；动态驱动能够节省大量的I/O端口，更加节能，目前广泛应用于单片机系统中。在实际应用中，我们应该根据需求来选择合适的驱动方式，并针对特定需求进行相应的硬件电路设计。

通过学习两个视频，我本人感觉数码管静态显示比动态显示简单一些，各位朋友怎么认为呢。

江上***

本节跟着冲哥学习了定时器，感觉有好多知识都是互通的，就像这个定时器，不仅单片机使用它，plc也经常遇到它。


定时器是定时器和计数器的统称
1定时器的作用和意义
   设置为定时器时，可实现硬件计时，或者使用程序每隔一固定时间完成一项操作。
   设置为计数器时能够对脉冲进行计数
   替代长时间的delay,提高CPU的运行效率和处理速度，能及时的响应某个事件。
   定时器的基本功能是用于周期性的定时，但根据不同的应用需求，它还可以实现输入捕获、输出比较、PWM生成、编码器接口等功能。此外，定时器在编程中也有广泛的应用，例如执行定时任务、实现动画效果、轮播图和幻灯片、定时提醒和通知等。

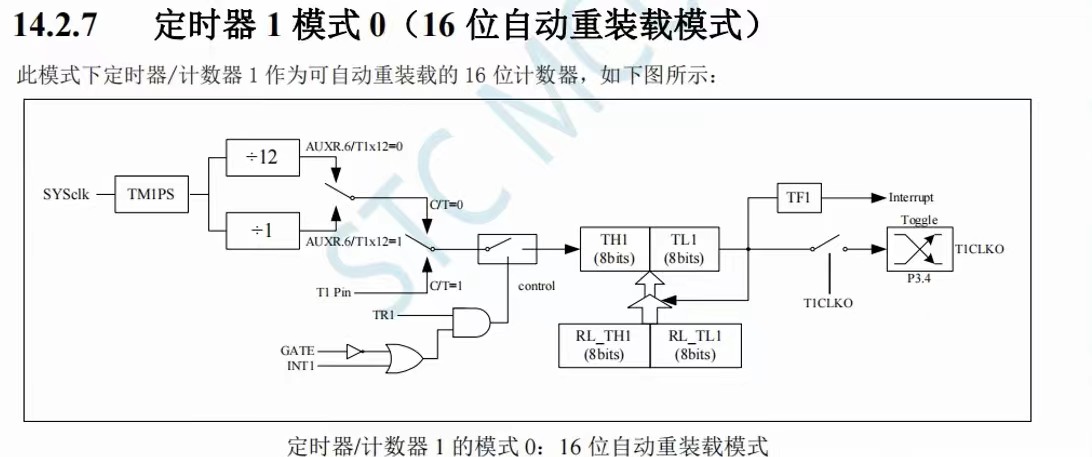

2STC32G定时器使用原理
设置STC32G系列单片机内部的资源，主要是包含有5个24位定时器/计数器（8位预分频+16位计数）。定时器主要有T0-T4总计5个16位的定时器；内部核心就是一个加法计数器，本质就是对脉冲进行计数，以及关于设置定时方式（计数脉冲来自系统时钟）与计数方式（计数脉冲来自单片机外部引脚）的方法。

3定时器的简单应用

江上***

本节课学习了计数器，最后说的那个竞赛题不懂。

1.计数器的用途：

     a.用于计算频率
     单片机计数器可以用来计算输入信号的频率，如用于计算传感器的信号，计算微弱信号的频率等。在工业自动化领域中，它可以用于监测电机的转速、流量计的流量等。
     b.用于计算脉冲宽度
     单片机计数器可以用来计算脉冲的长度，如计算红外传感器的光脉冲宽度，用于编码器信号的译码等。在电子设备中，也可以用于测量短脉冲的宽度。
     c.用于计数
     单片机计数器可以用来计数触发信号的脉冲次数。如用于计数电机转动的圈数、数码管的显示、时钟等。在数码管的驱动中，计数器是一个非常重要的部分。

2.计数器的配置

T1_C/T：控制定时器1用作定时器或计数器，清0则用作定时器（对内部系统时钟进行计数），置1用作计数器（对引脚T1/P3.5外部脉冲进行计数）。
TO_GATE：控制定时器0，置1时只有在INTO脚为高及TRO控制位置1时才可打开定时器/计数器0。

3.计数器的应用场景

     a.电子秤
     电子秤使用单片机计数器来统计一段时间内的脉冲数，然后通过固定公式计算出物体的重量。
     b.红外传感器
     红外传感器使用单片机计数器来计算光脉冲的宽度，从而实现对物体的探测和测距。
     c.数字时钟
     数字时钟使用单片机计数器来统计时间，并通过显示模块来显示时间。在每一秒内，计数器加1，当计数器累加到60时，秒数清零并将分钟加1，当分钟到达60时，小时加1，以此类推。

江上***

本节学习了简易多任务处理

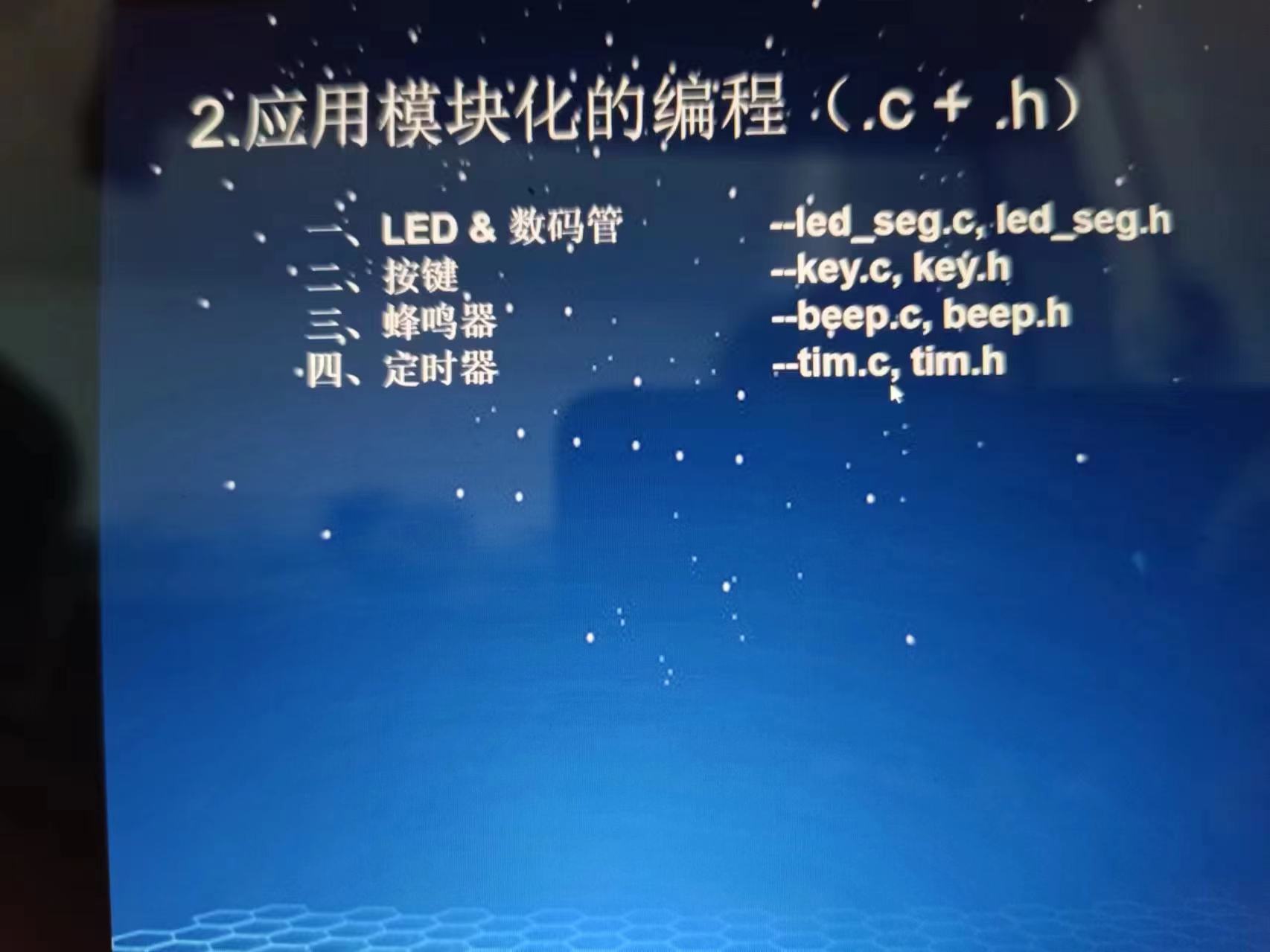

本节主要就是对前面所学习的 知识进行回顾，基本的编译环境搭建和LED灯闪烁，数码管动态和静态驱动显示，定时器和计数器的作用和用途。并且对于模块化的编程，了解相应的编译方法和程序设计方法，了解关于编程软件和仿真软件的安装与使用，以及解决按键去抖的方法，并且最重要的是在编程的过程中要对程序进行规范化。

江上***

本节跟着冲哥学习了矩阵按键

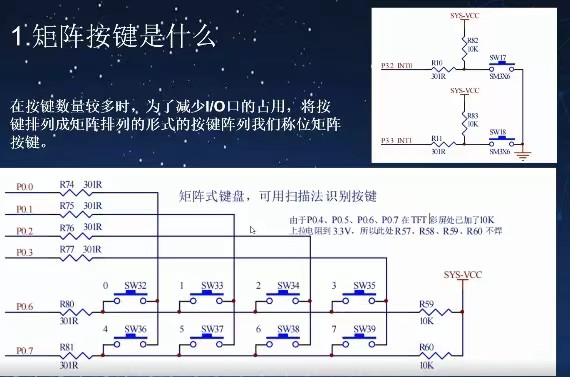

1矩阵按键是什么
矩阵键盘意思是指按键的电路排列类似于矩阵的按键，而不是按键的排列外表呈矩阵状。矩阵式键盘用N条I/O线作为行线，N条I/O线作为列线，构成了一个具有N*N个按键的矩阵按键。

2矩阵按键的工作原理
矩阵按键的原理是利用了电路的开关特性，将多个按键排列成一个矩阵，每个按键都连接了一行和一列的电路。当用户按下某个按键时，就会使得对应的行和列的电路导通，从而产生一个唯一的信号，这个信号可以被单片机识别并执行相应的操作。

3矩阵按键的组成
矩阵按键的组成主要有两部分：按键和扫描电路。按键是用来输入信号的部分，它可以是机械式的或者触摸式的，不同的按键可以有不同的标识，例如数字、字母或者符号。扫描电路是用来检测信号的部分，它可以是硬件实现的或者软件实现的，它的作用是定时地给矩阵按键的每一行和每一列施加一个电压，并检测是否有电流流过，如果有，则说明有按键被按下，并根据行列号确定是哪个按键。

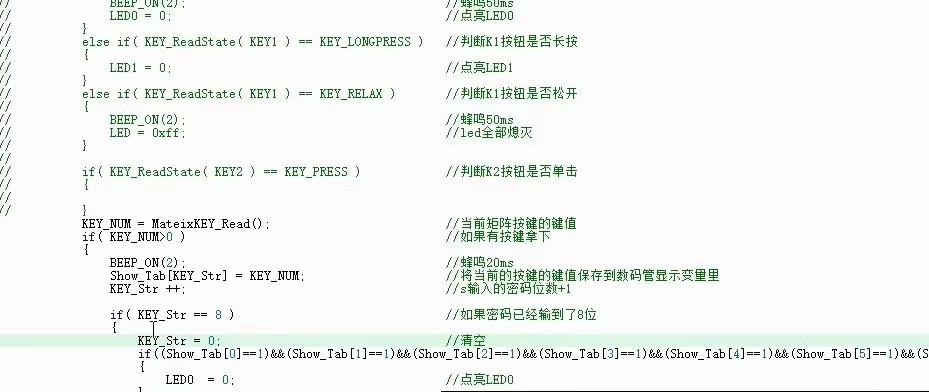

4矩阵按键程序的编写
矩阵按键程序的编写较多的应用在了密码锁上

江上***

本节学习了外部中断，说实话听的一头雾水，开始我把中断想的有点简单了，没想到看了视频之后才发现自己以前仅仅是知道一些皮毛，唉，真不太理解，现总结下来吧，以后不懂了再多看几遍。

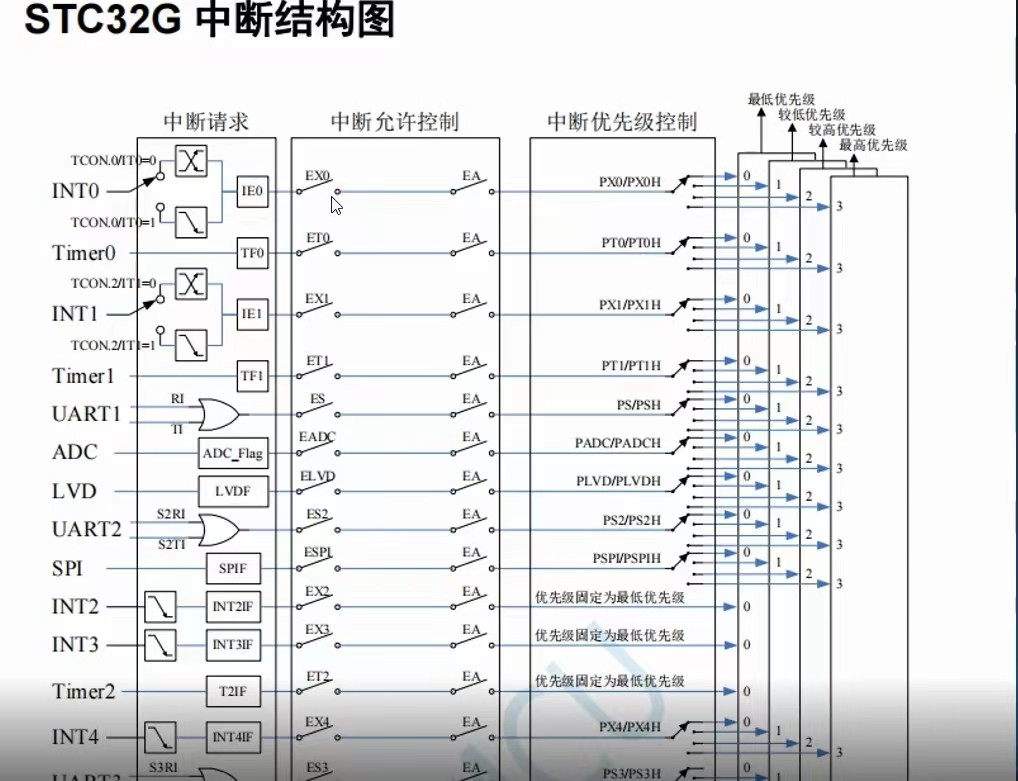

1中断和中断系统
中断指当出现需要时,CPU暂时停止当前程序的执行转而执行处理新情况的程序和执行过程。即在程序运行过程中,系统出现了一个必须由CPU立即处理的情况,此时,CPU暂时中止程序的执行转而处理这个新的情况的过程就叫做中断。中断装置和中断处理程序统称为中断系统。中断系统是计算机的重要组成部分。实时控制、故障自动处理、计算机与外围设备间的数据传送往往采用中断系统。中断系统的应用大大提高了计算机效率。
2中断系统的优点
a.能有效解决快速CPU与慢速外设之间的矛盾，消除了CPU在查询方式中的等待现象，使CPU与外设并行工作，大大提高了工作效率b.能对外界发生的事件作出及时的处理，使计算机具有实时处理能力c.对系统运行过程中出现的意外或故障，如电源掉电、运算溢出、传输错误等，可由中断进行相应的处理而不必停机。
3什么是外部中断
外部中断是‌单片机实时处理外部事件的一种内部机制‌。当某种外部事件发生时，单片机的中断系统将迫使‌CPU暂停正在执行的程序，转而去进行中断事件的处理；处理完毕后，又返回继续执行原来的程序。
4外部中断的产生原因
单片机在自主运行时一般是在执行一个死循环程序，在没有外界干预时它基本处于一个封闭状态。如果需要响应一个外部事件（比如有按键按下），这时就会用到外部中断。
5外部中断的触发条件
外部中断通常是通过外部引脚上的信号来触发，这个触发条件可以是多种类型，包括上升沿、下降沿、边沿触发等。
6外部中断的作用
外部中断能让CPU同时执行多项任务，节省CPU的资源。当CPU正在执行程序时，如果发生了特定的请求或事件，CPU会停止当前执行的程序，转而去处理这个请求或事件，处理完毕后返回继续执行原来的程序。

7外部中断的用法

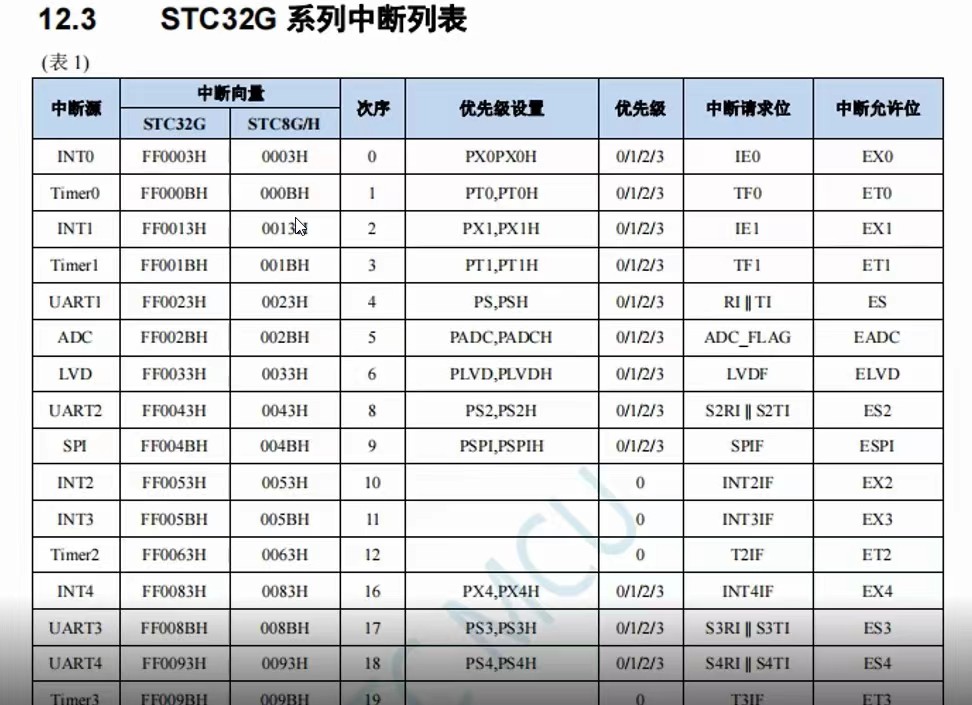

中断响应的条件有三个：1中断源要有中断请求；2中断允许位打开；3中断总开关打开。


主程序需要的中断代码：
EA=1;//打开中断总开关；
EX0=1;//打开外部中断0；
IT0=0;//设置外部中断的触发方式；


中断服务函数：

void int0() interrupt 0 //int0 是函数名，可自定义；interrupt是一个关键字，表示51单片机中断，后面的“0”是中断号，外部中断0中断号为0.
{
//编写用户所需的功能代码

}

江上***
