今天郁闷了.之前短接都没烧单片机,今天不懂怎么烧了

vb2***

rpbdibvj 发表于 2024-11-6 16:45
是不是里面锈了

那肯定不可能啊.{:5_314:}
电流一下给大了

VC***

vb2*** 发表于 2024-11-6 17:51
那肯定不可能啊.
电流一下给大了

楼主后来调通这个板子了吗？

我也和前面的大佬们观点一样。最好先把这个LED本身隔离开，测试它能否正常在你的供电条件下工作。

另外，核实一下单片机到底坏没坏。你的判断指标是什么呢？

vb2***

VC*** 发表于 2024-11-6 19:46
楼主后来调通这个板子了吗？

我也和前面的大佬们观点一样。最好先把这个LED本身隔离开，测试它能否正常 ...

之前烧了.我把单片机和板子一起扔了.
后面一个月左右,不知道怎哪里有找回来了.
我也不懂是烧坏的那个.
然后接了个3.3v的下载
神不知鬼不觉就好了
后面测试.5v不行. 3.3v就可以正常运行了

spring***

LED直接接在VCC和GND之间，电流太大了吧

tzz1***

前两天用过一个LED恒流宿电路，我想适合你



这个电路恒流精确，基本不随电源变化。电流大小可调范围也非常大，小至几十毫安，大到几十安都可以做，大电流要装散热。
第二个特点是，电压跌落很低，场管毫欧级的导通电阻几乎可以忽略。
R4是采样电阻， R6+R8分压设置采样电压。

比单个LM317+电阻那种稍显复杂，但是当电源电压接近驱动电压时，低的电压跌落无疑是很大的优势。

vb2***

tzz1983 发表于 2024-11-7 16:49
前两天用过一个LED恒流宿电路，我想适合你

感谢，回头我试试，先研究下电路

VC***

tzz1*** 发表于 2024-11-7 16:49
前两天用过一个LED恒流宿电路，我想适合你

学习了。

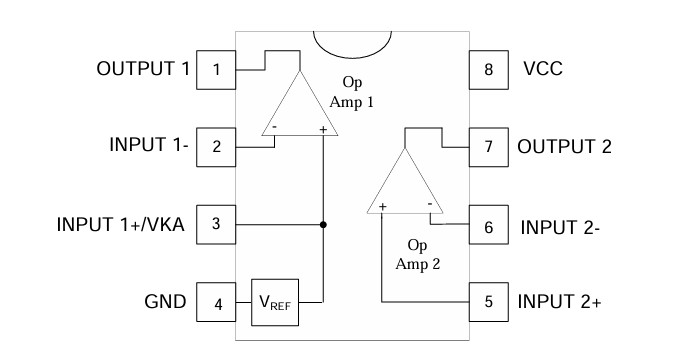

查资料发现这是两个运放+一个电压基准构成的IC



使3脚维持在2.50V。因此输入给5脚的电压根据2.7k:100的电阻比值可知是89mV

由“虚断”分析得知6脚上的电压也将会是89mV（因为input offset电压典型值只有0.5mV，全温度最大值也只有5mV，所以忽略不计）

由虚断分析得知，R4（0.1R采样电阻）上的电压也将会是89mV
因此0.1R采样电路流过恒定电流890mA

各器件功能分析如下





这似乎是一个典型的运放恒流电路，而AP4310也仅仅是当做一个运放+一个基准源来使用的，似乎有点浪费（不过这个IC的售价不到1元）

由于该运放的全温度漂移高达5mV，而反馈输入的电压也仅仅只有89mV，误差达到了5%。出于更高精度考虑，或许将AP4310改为零漂移运放+电压基准更佳

vb2***

VC*** 发表于 2024-11-7 20:05
学习了。

查资料发现这是两个运放+一个电压基准构成的IC

大佬，能知道这个sot32-5

是啥芯片吗？
这个电路是fet么？
想照着打板

zhang***

你的发光管没有限流电阻 肯定烧

VC***

vb2*** 发表于 2025-2-26 01:08
大佬，能知道这个sot32-5

是啥芯片吗？

根据图片上的注释，这应该是个LED恒流驱动板

上面已知有一个MOS管和一个AVR单片机

板子上还有一个5mR的检流电阻

另外一个SOT23-5应该就是运放芯片了，通过AVR单片机的输出信号，用来控制MOS管，产生指定的电流

和标准的运放脚位也能大致匹配

GND引脚在中间
VCC转圈回到单片机那边

但是输出端脚位连了检流电阻，似乎不太对得上



不管怎么样，这个芯片一定是用作反馈控制的
