【已解决】STC-USB Lingk1D程序下载问题

电子DI***

SZ973*** 发表于 2023-2-22 15:38
接线接了gnd 3.1 3.0 芯片用外部单独供电

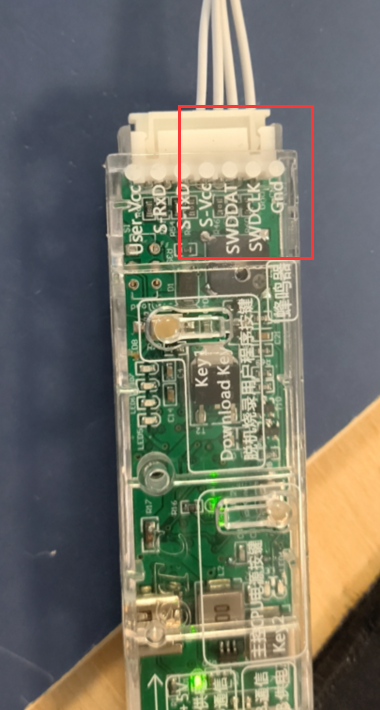

是这里接出去的吗，别接到另一组串口去了

SZ973***

电子DI*** 发表于 2023-2-22 15:47
是这里接出去的吗，别接到另一组串口去了

是这样的，和之前用U8Wmini一样的接法

SZ973***

zh*** 发表于 2023-2-22 15:42
如果是这样，大致可以确定是工具这边的问题
首先请确定工具和目标芯片的连接和供电没问题
有条件的话可以 ...

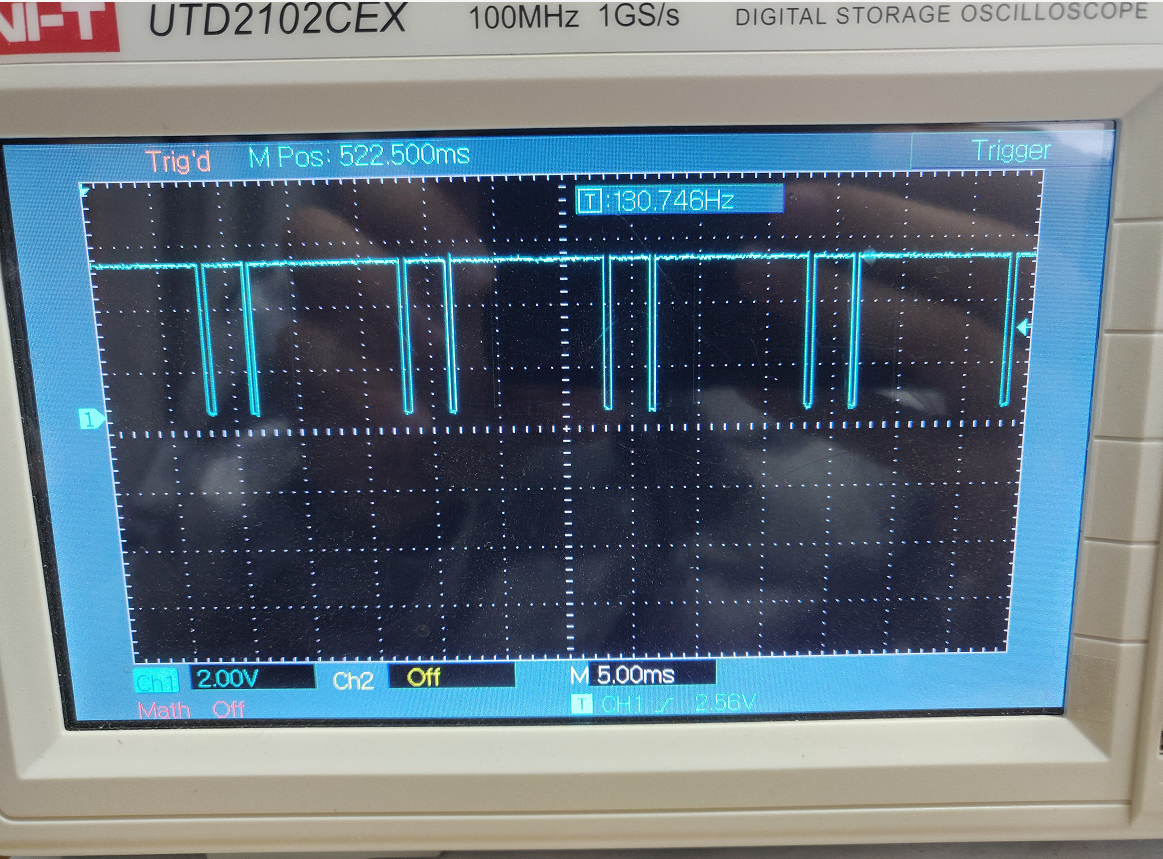

我用示波器看了一下，p3.0口是有数据的，

zh***

SZ973*** 发表于 2023-2-22 16:01
我用示波器看了一下，p3.0口是有数据的，

既然你是外部独立供电，自己上电的时机一定要把握好
工具在发送下载命令前，必须将目标芯片的电断掉
等工具在发送下载命令后，再给目标芯片供电。

另外你这个图所抓取的串口数据并不是最开始的握手信号
建议还是先用工具直接供电下载试试看

SZ973***

zh*** 发表于 2023-2-22 16:15
既然你是外部独立供电，自己上电的时机一定要把握好
工具在发送下载命令前，必须将目标芯片的电断掉
等工 ...

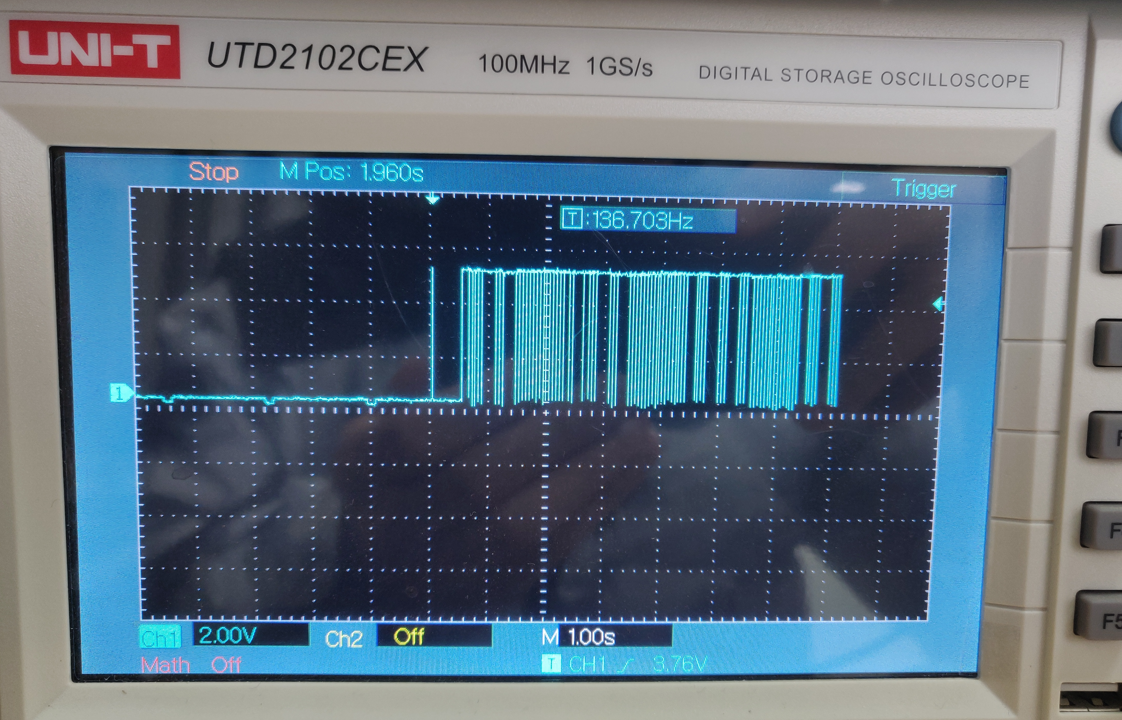

这个是握手信号吗

zh***

SZ973*** 发表于 2023-2-22 17:08
这个是握手信号吗

这是握手信号，说明工具输出信号正常
你再用示波器看目标芯片的P3.1口的应答信号，
如果一直没有，很可能就是你独立供电时上电的时机不对
也有可能是你的目标芯片没有完全断电

梁***

SZ973*** 发表于 2023-2-22 15:38
接线接了gnd 3.1 3.0 芯片用外部单独供电

外部自己供电，记得先点下载，再给MCU上电。

SZ973***

这是示波器抓的波形；蓝色是P3.1口，黄色是P3.0

SZ973***

封贴；问题已找到：之前画电路板的时候P3.1口串联个1k电阻，使用u8WMini可以正常下载。换成Link1D下载器后要把该电阻去掉，否则不能正常下载:)。正常应该是P3.0  P3.1口都不串电阻。
