刷屏，画重点：DMA 需要 RTOS！38ms，DMA-i8080并口8位刷TFT320*240彩屏@ILI9341

tzz1***

wa*** 发表于 2024-9-18 22:35
请了解一下这篇文章

如何解决液晶屏TE(Tearing Effect，显示撕裂)问题 - 来自Madliar https://www.madliar ...

感谢这位坛友推荐的爽文，从中获益良多
从文中得知：屏幕像素的刷新方向由屏幕面板上的cof芯片决定。
虽然软件可以改变屏幕 纵向/横向，但只是改变了写入数据时的顺序，不能改变扫描方向。

实验时，同样的软硬件，我把屏幕原来的“横向”改为“纵向“，
就没有了所谓的“斜纹”。如视频所示：







但是新的问题出现了， “横向撒裂”？




按文中描述， 这是由于屏幕自身扫描时，
读取数据时一部分读到了未刷新前的数据，
另一部分是刷新后的数据.


如何底解决 斜纹/横向撒裂？
两个条件：
1. 写入数据同步屏幕的扫描帧。
2. 写入速度不得低于扫描帧周期


发表一下我自己的看法，以上两点：
第1点，要求得到帧同步信号TE，但是。。大多数情况下买回的屏幕都是含控制方案的，
不会引出TE引脚。所以要满足第1点， 要么找有TE引脚的方案， 要么买祼屏自己做方案。
这对实验者来说无疑是不友好的。


第2点， 以本贴的刷新速率举例来说， 8位并口 38ms,
换算成频率：约为26HZ， 这个数值仍远低于帧频！
如果用16并口倒是大差不差。
所以要满足第2点也不太容易。


即然两个条件都“很难”满足， 那是不没有办法了呢？
办法还是有的。
虽然大家都遇到同样的问题，那为何有人在同样的条件下做出的页面却非常漂亮呢？
我的想法就是软件优化！
我们在实际应用时，很少做整屏刷新这样一个“大动作”。
比如编辑框输入字符时，你总不会每输入一个字符就刷新整个屏墓吧？
又比如某个控件的图片被点击时，只要刷新这个图片所占的区域即可。
这是windows编程里面剪裁区的概念，同样适用于嵌入式系统。
就是减少写入数据量，变现的提高了写入速度。


如果一定要整屏刷新怎么办，我的方案是，把整屏分割成几区域，分别刷新。
虽然仍能看到屏幕闪烁过程，但程度上有一定的缓解。还是可以接受的。


最后一点是，努力提高写入速度，还是那句话，只要写入的够快， 哪怕没有帧同步，影响也是非常小的。
理由是，如果你刷屏速率可以赶上帧率，那么即便有不同步，最多也就一帧“撒裂”，（如果写得慢会有连续几帧）
在连续的帧扫描中，一帧图像对于眼睛来说是不敏感的。

lly***

还没有用到屏的项目，但是这些经验要学，以后会用到的

so***

感觉彩屏如果是全屏图片资源占用会比较多吧

autop***

so*** 发表于 2024-9-19 23:37
感觉彩屏如果是全屏图片资源占用会比较多吧

可以试试BMP, JPG. 国外有个开源的《TJpgDec - Tiny JPEG Decompressor》(对，就是上次Petit FatFs的网站）的程序，适合8位机的解码，表明支持如AV R/PI C及8051单片机。这可大大压缩图片的体积至原来的5-10之一！！！想LZ看看如何移植到STC单片机。.. @tzz1983  :)


188

tzz1***

autop*** 发表于 2024-9-20 00:28
可以试试BMP, JPG. 国外有个开源的《TJpgDec - Tiny JPEG Decompressor》(对，就是上次Petit FatFs的网站 ...

嗯， 有空了解一下。

不过我认为，要显示大量图片，还是用位图比较好，
把位图存在外部的FLASH， 或TF卡，
TF卡就不用说了，动不动就几个G，
25系列FLASH几个M也不在话下。

我认为，即便是读出数据量大一点，那也比解码要快得多
况且解码出来后，数据还是会恢复到原来那么多像素。

业余***

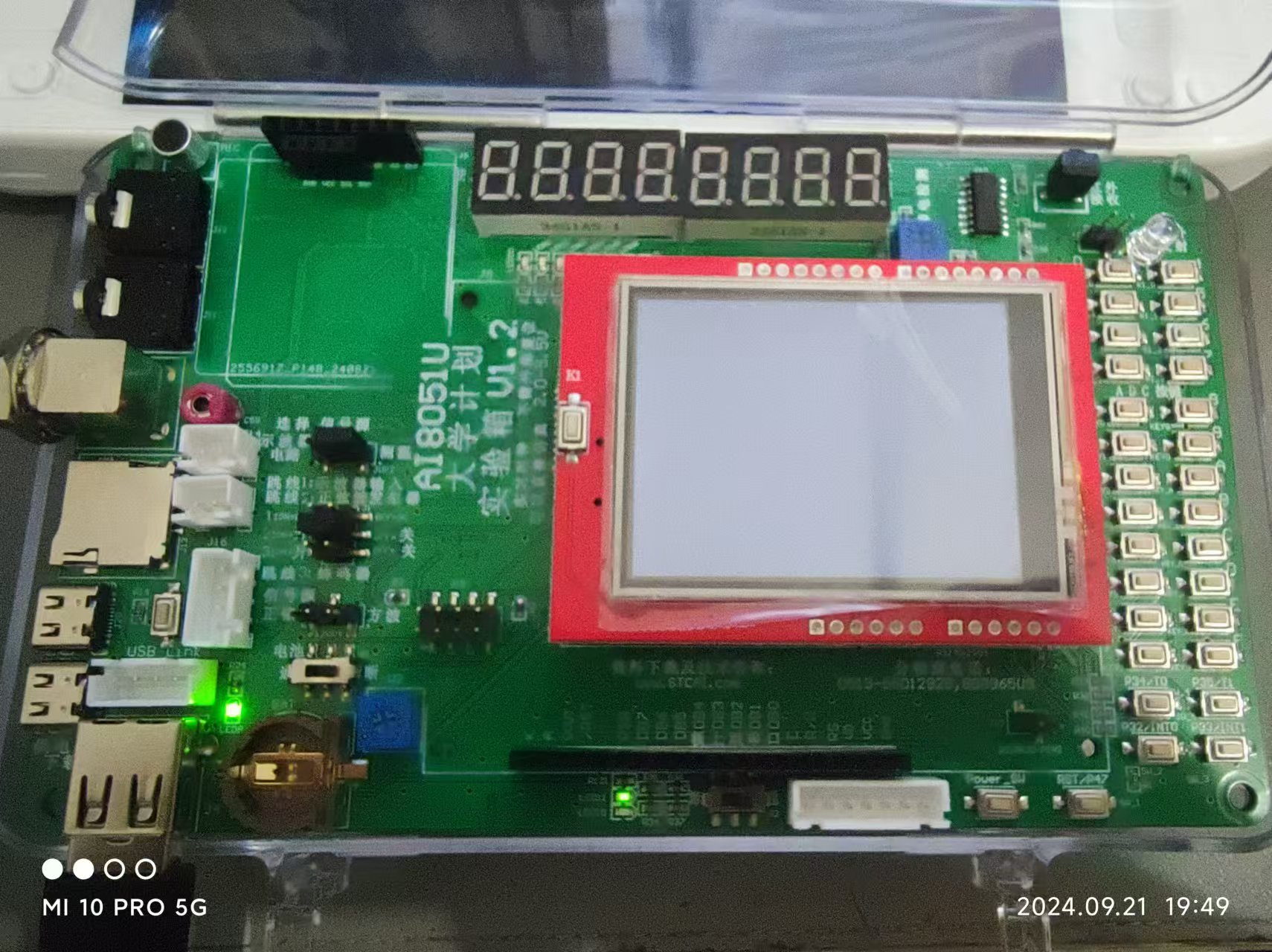

不知道为啥,我的点不亮,我屏买错了?

tzz1***

业余*** 发表于 2024-9-21 19:50
不知道为啥,我的点不亮,我屏买错了?

淘宝上买的，不一定是一样的．以下操作仅供参考

一开始我也点不亮，后来根据屏的描述，
屏的3.3Ｖ电源引脚实际不起作用，屏必须用5Ｖ引脚供电，再内部降为3.3Ｖ
而实验箱1.2版的屏5Ｖ供电引脚实际是空脚，也就是说它俩正好错开了．

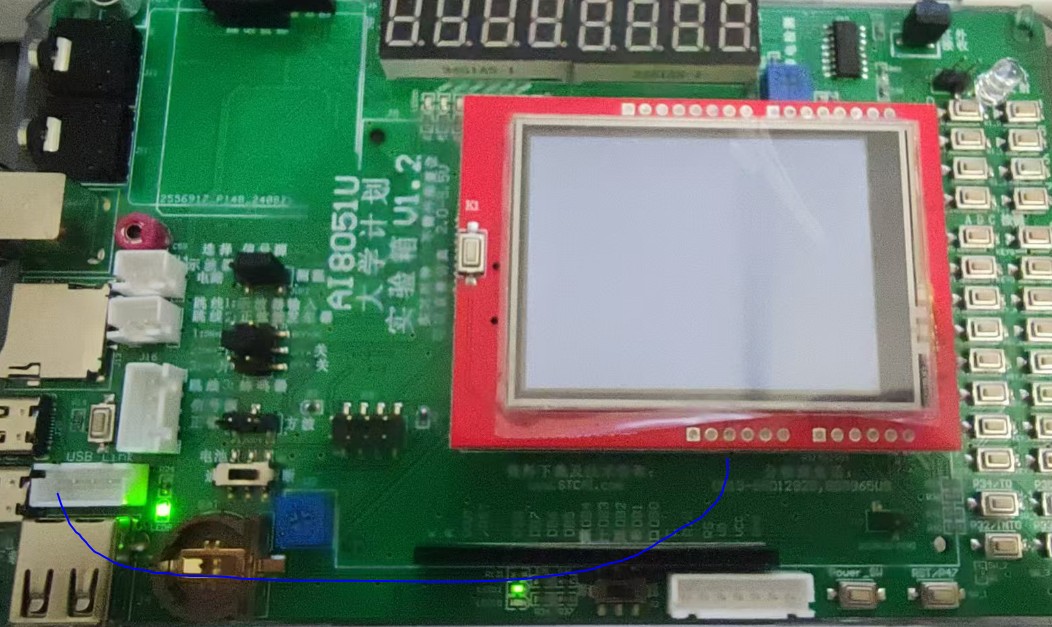

所以我自己在背后给屏额外搭了一根5Ｖ线：
因为下班了，具体哪两个点我忘记了，你看板子有标识，自己焊，不难　
（大至如下图，蓝色的那根）

tzz1***

用了两天实验箱，想向实验箱开发者提几个建议，又不知道去哪发表，
索性就直接在这说吧，希望相关人员可以看到：

1.　如楼上所遇问题，5V电源丝印上有标识，但实际却空缺．使用时不方便不说，关键是初学者会莫名其妙．

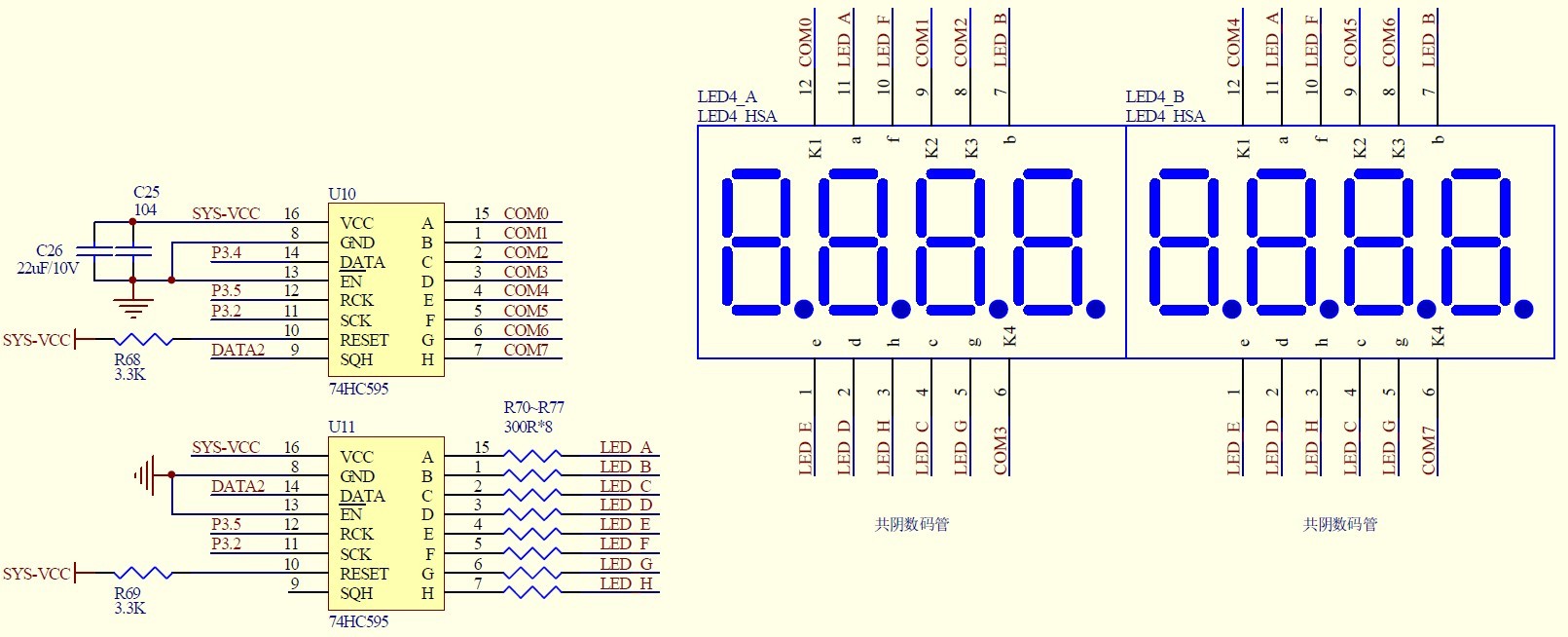

2.　数码管的　74HC595 驱动，能不能把OE 脚引至端口，
      现在是不使用数码管时，也要刻意去关闭它，否则就会时不时的自动亮起
3.　应该是有些端口复用较多的原因，引起高速信号线.....
      比如Ｗ25Ｑ128这个器件，我在32G实验箱时，24Ｍ主时钟　SPI 2分频没有问题，
      但在8051U实验箱必须降至4分频才能用．


https://www.stcaimcu.com/forum.p ... 0343&pid=101598

业余***

tzz1*** 发表于 2024-9-21 20:34
淘宝上买的，不一定是一样的．以下操作仅供参考

一开始我也点不亮，后来根据屏的描述，

点亮了,但是花屏了

tzz1***

业余*** 发表于 2024-9-22 10:25
点亮了,但是花屏了

嗯，检查一下代码，刚开始调式时，用低一点的操作频率先尝试，正常后逐步提高频率
