发表于 2024-10-11 07:23:47 | 显示全部楼层

==============2024年10月11日更新 v2.0 =====================

1. 优化元件布局，精简体积

2. 增加电源输出接口

3. 优化串口通信接口

PCB板工程详见：基于STC8H8K64U-LQFP32的可扩展温湿度计 - 立创开源硬件平台 (oshwhub.com)

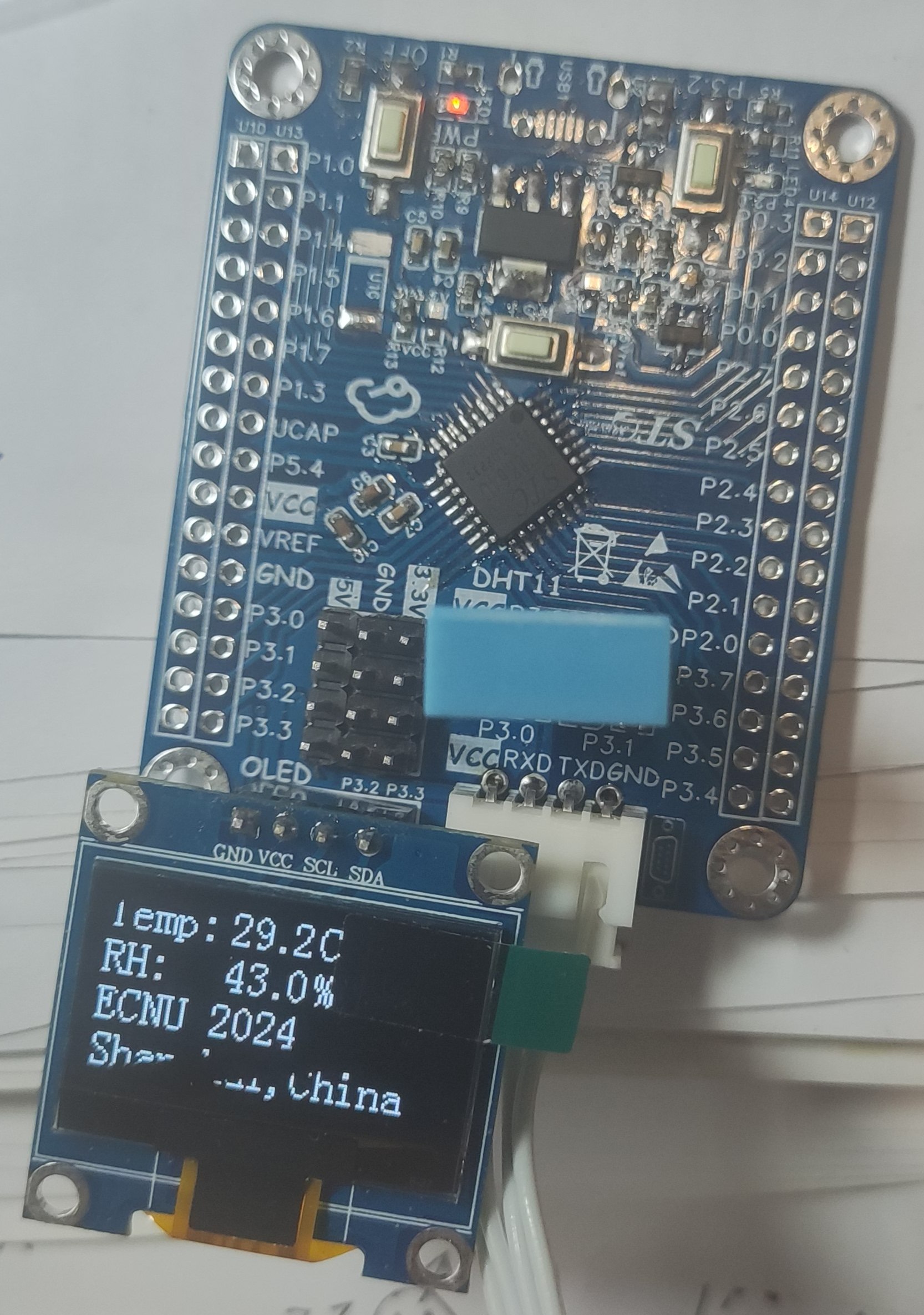

温湿度计效果展示

代码参考帖子：8H8K64U 读取 DHT11 温湿度传感器及 OLED 显示

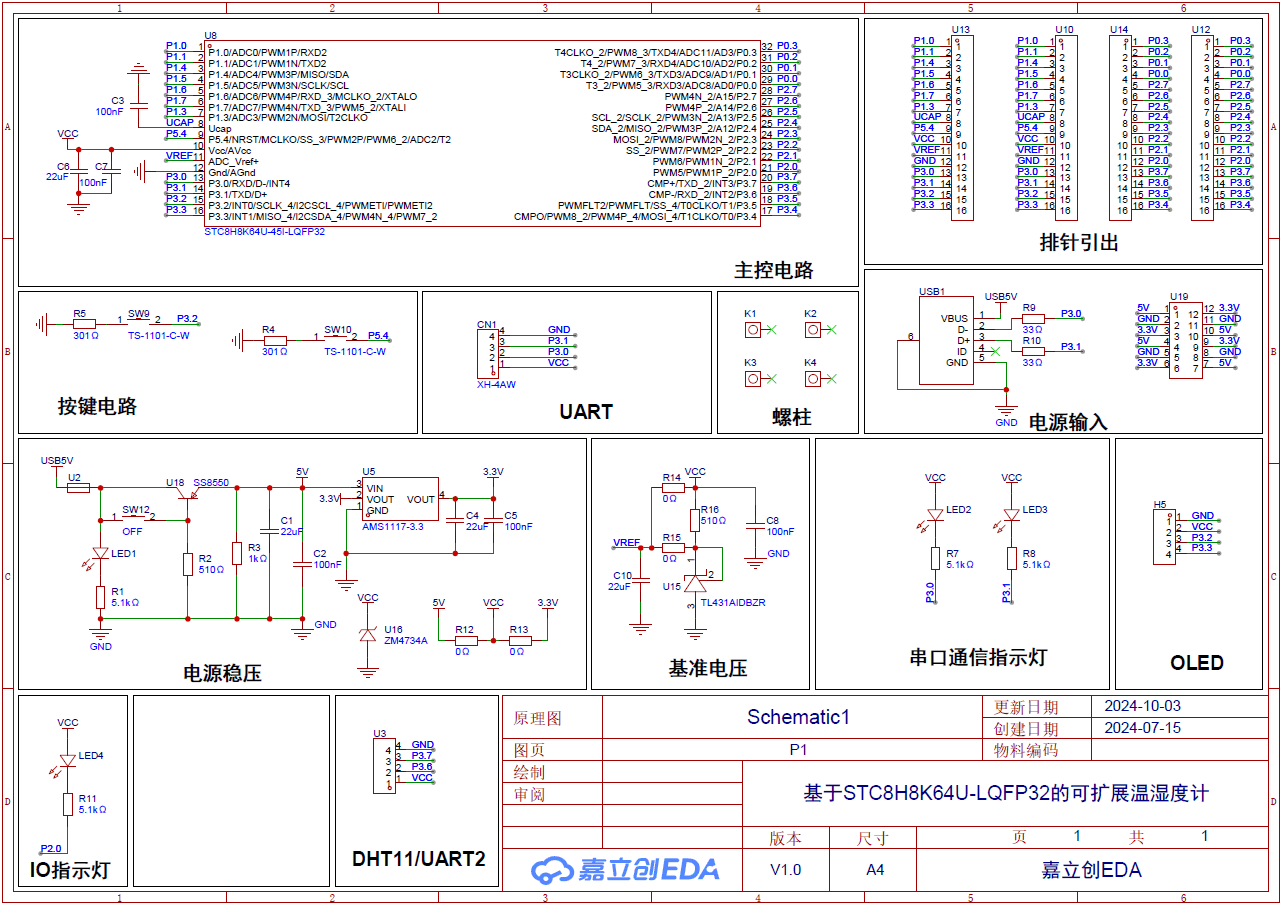

原理图

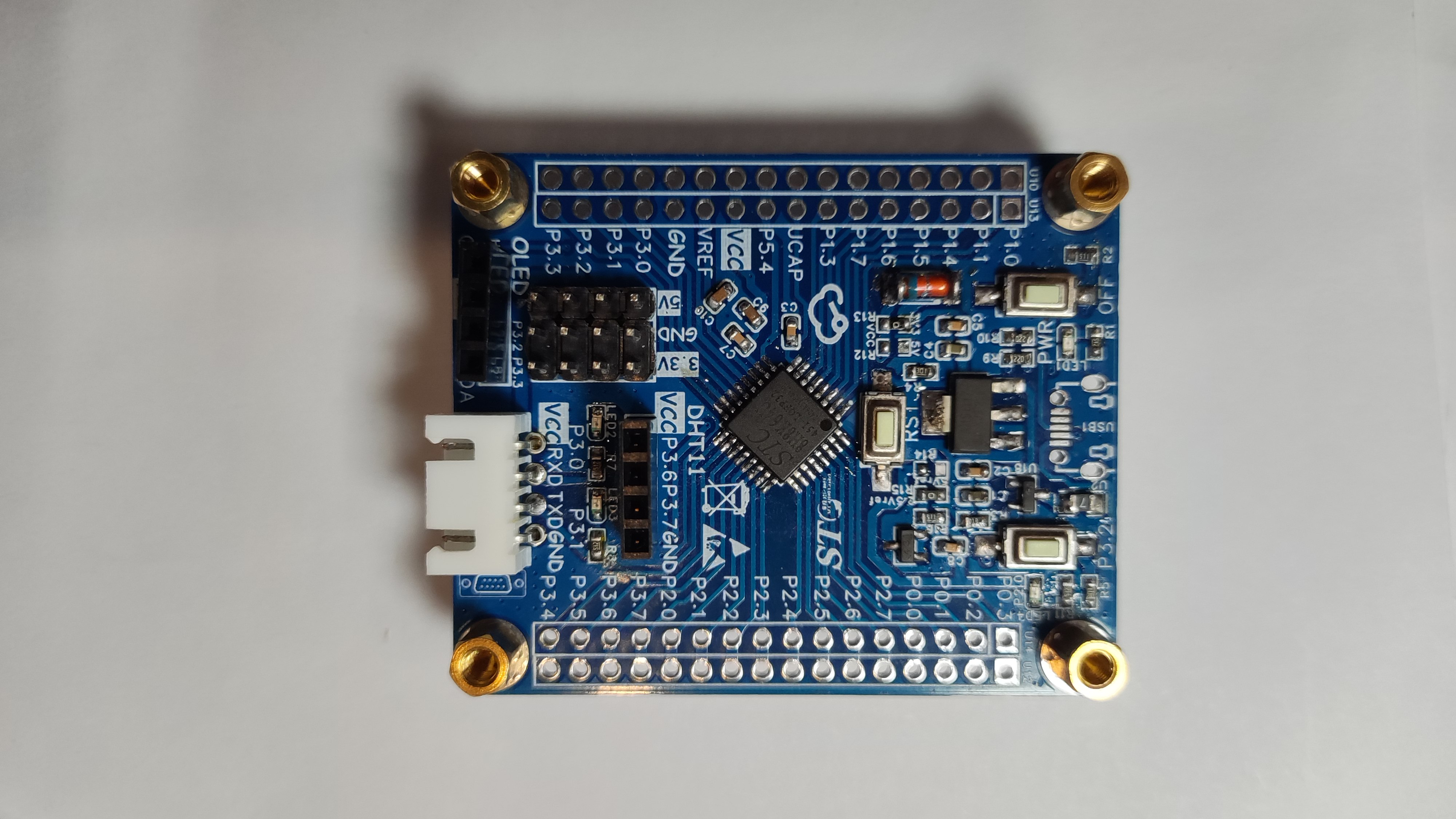

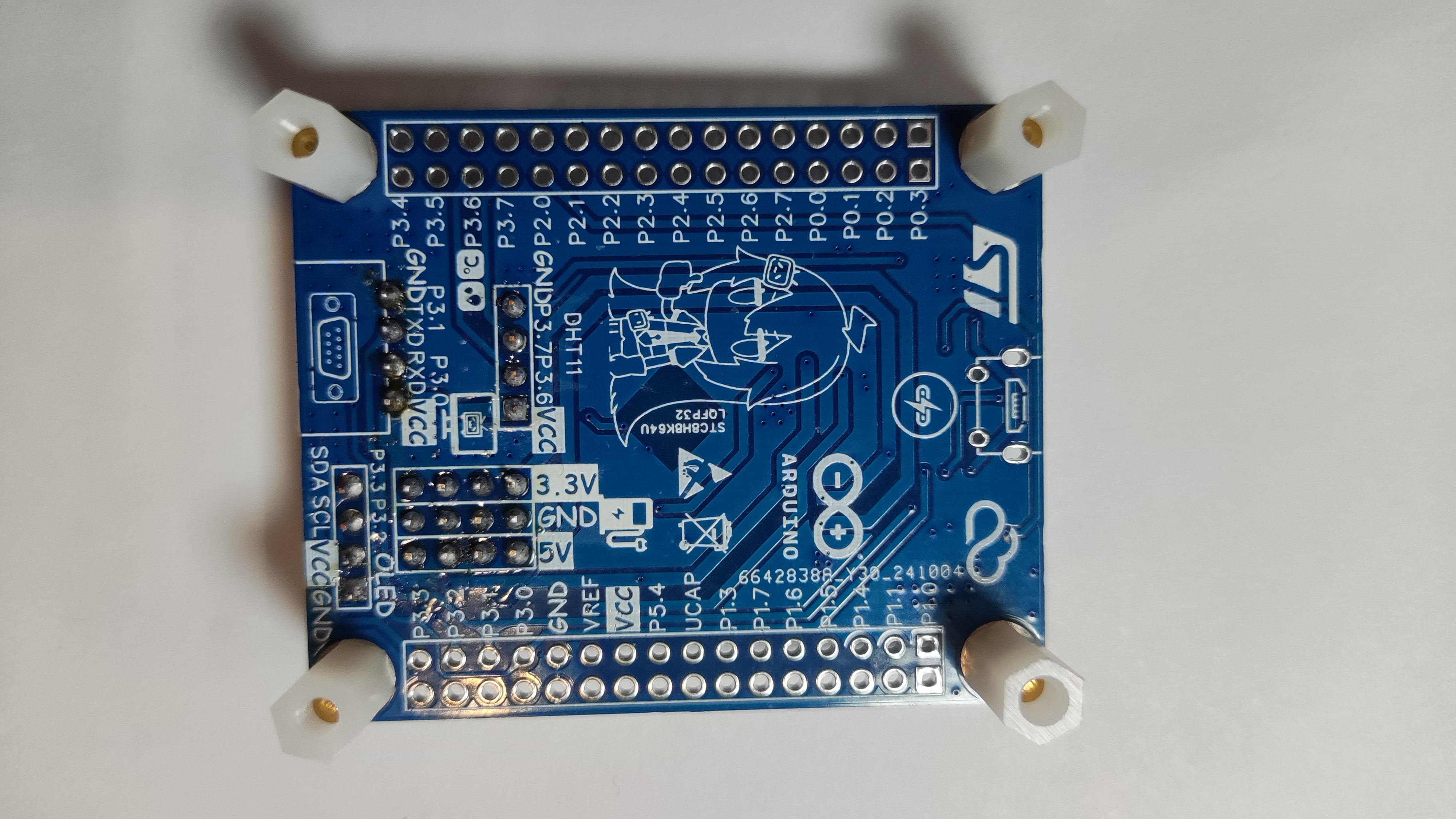

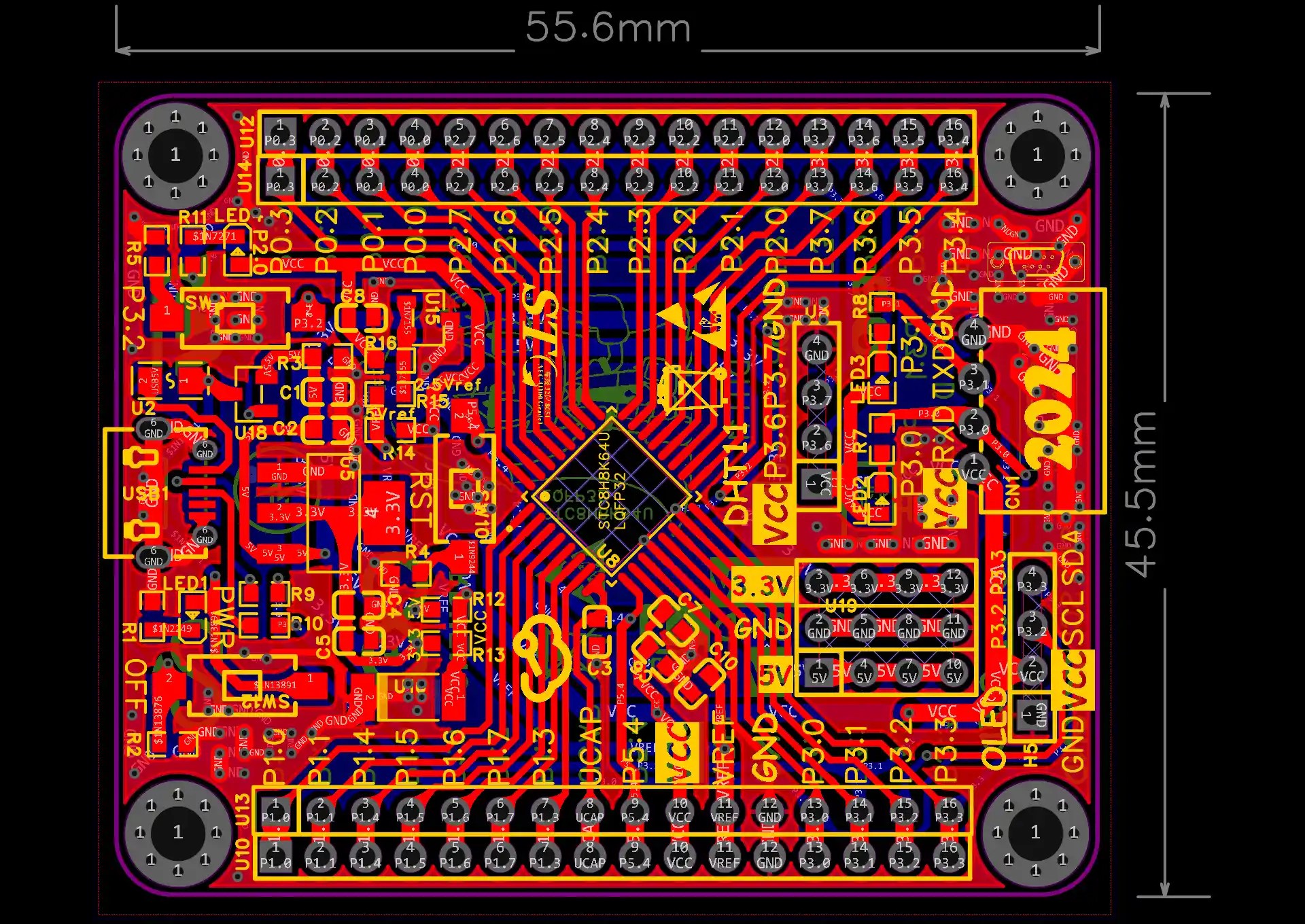

PCB展示

3D_PCB1_2024-10-11 (2).png

3D_PCB1_2024-10-11 (1).png
