8H8K64U-LQFP32开发板设计

liji***

根据 8H8K64U-LQFP32官方芯片手册，
设计如下开发板，PCB 工程详见：
https://oshwhub.com/jinleili/scalable-temperature-and-humidit

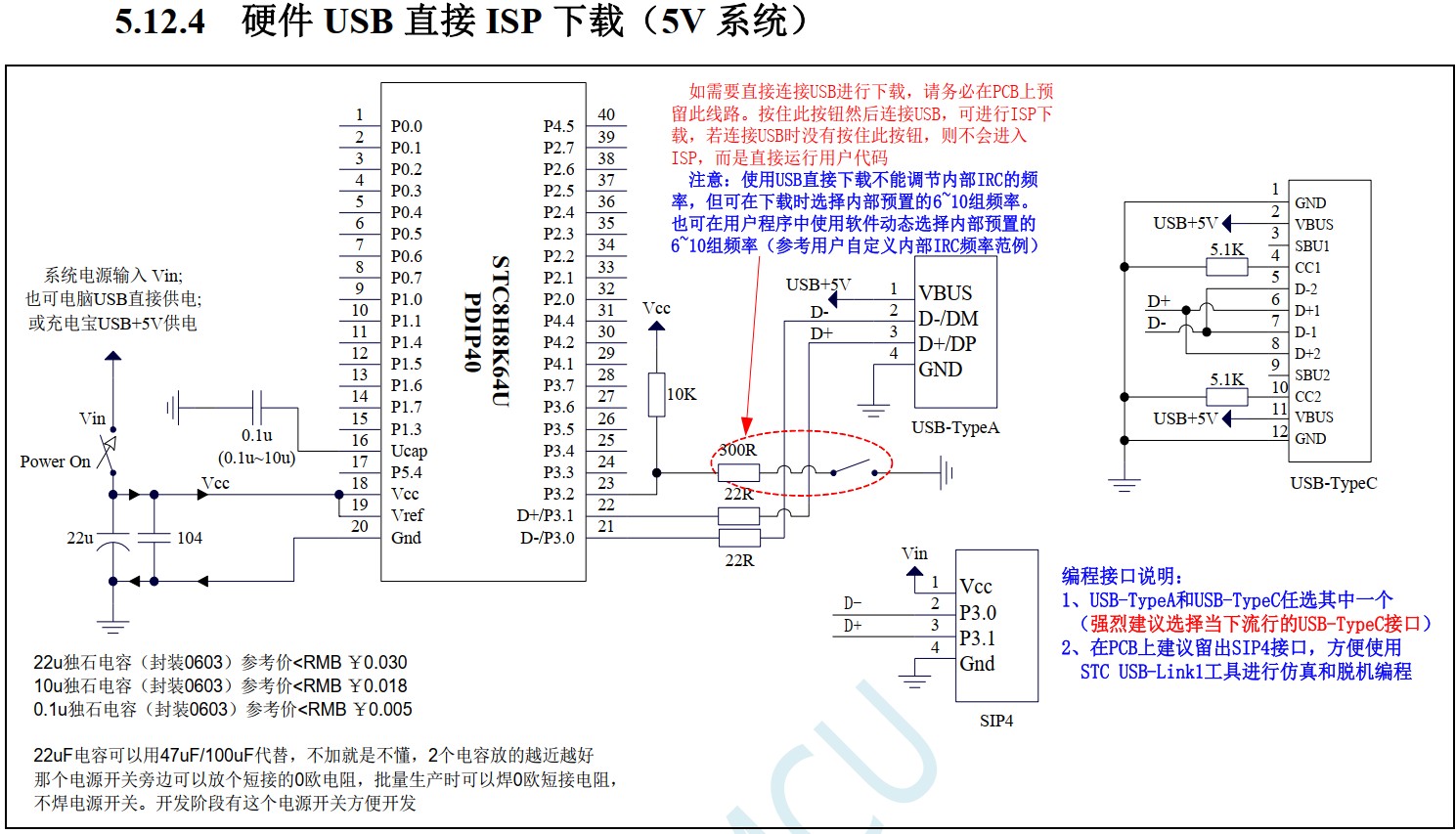

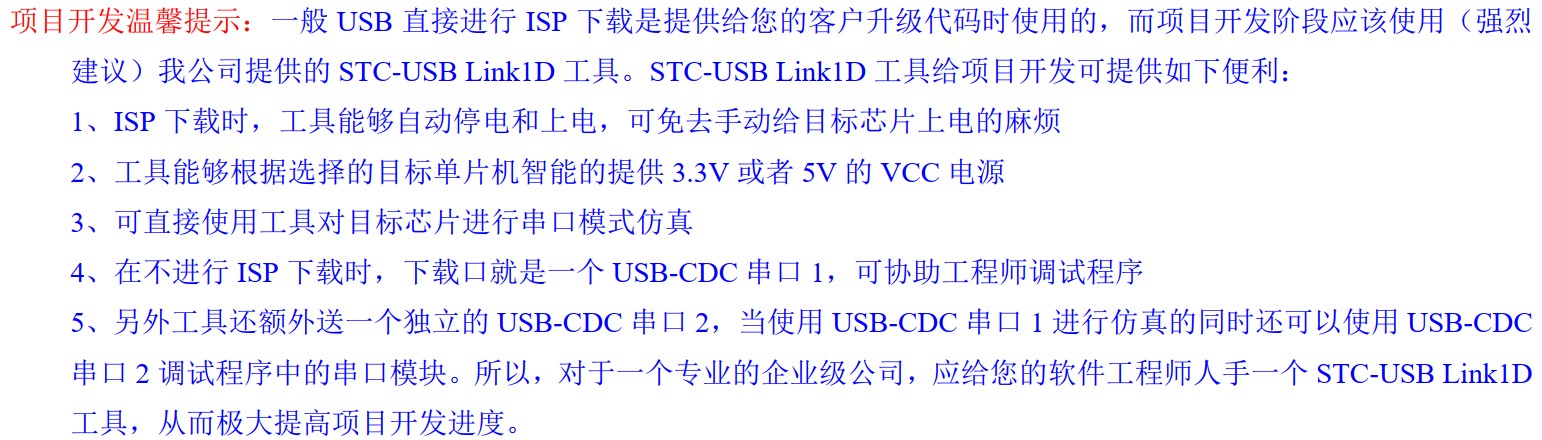

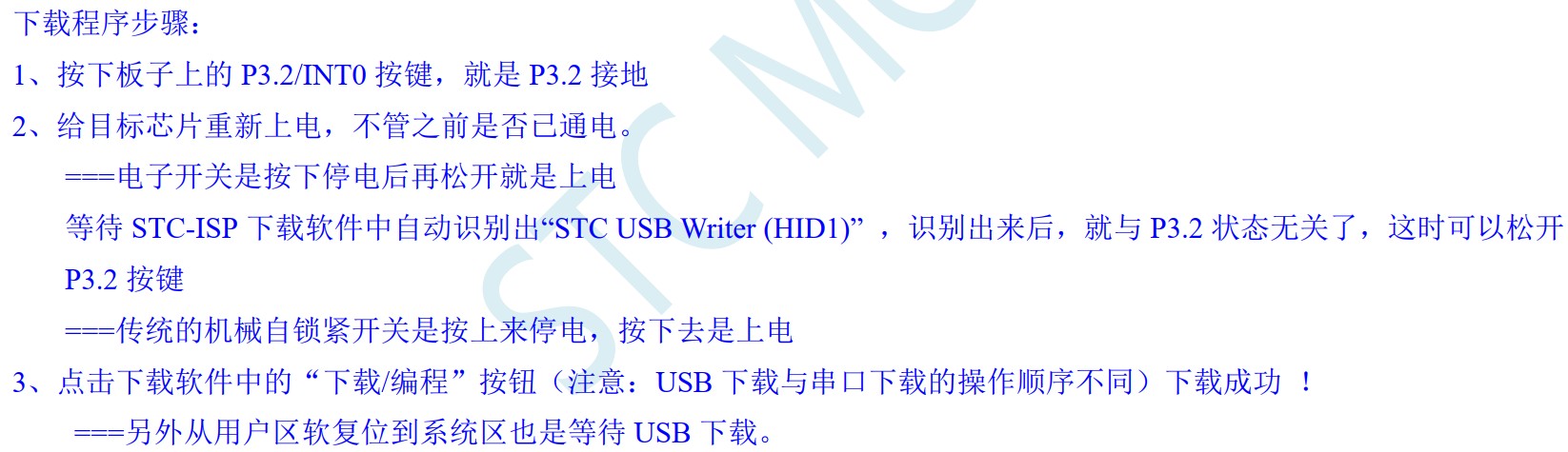

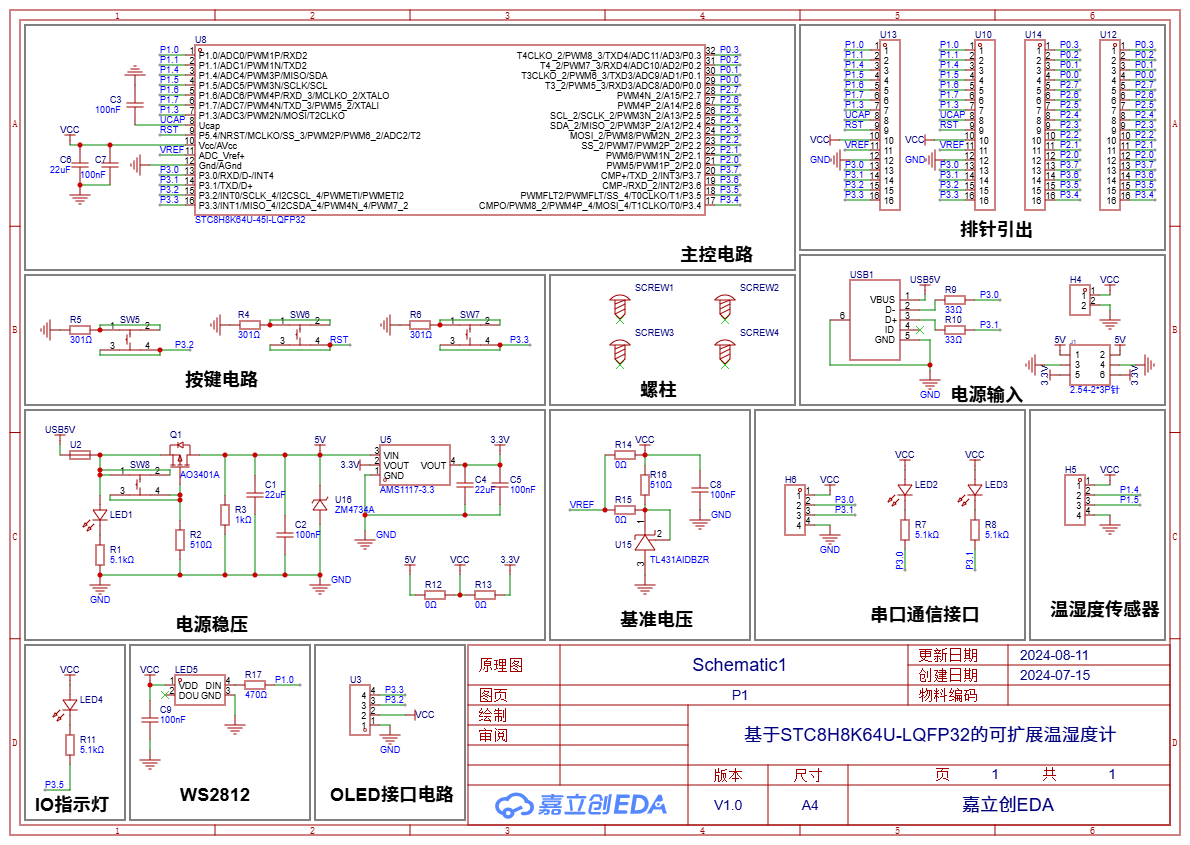

原理图如下

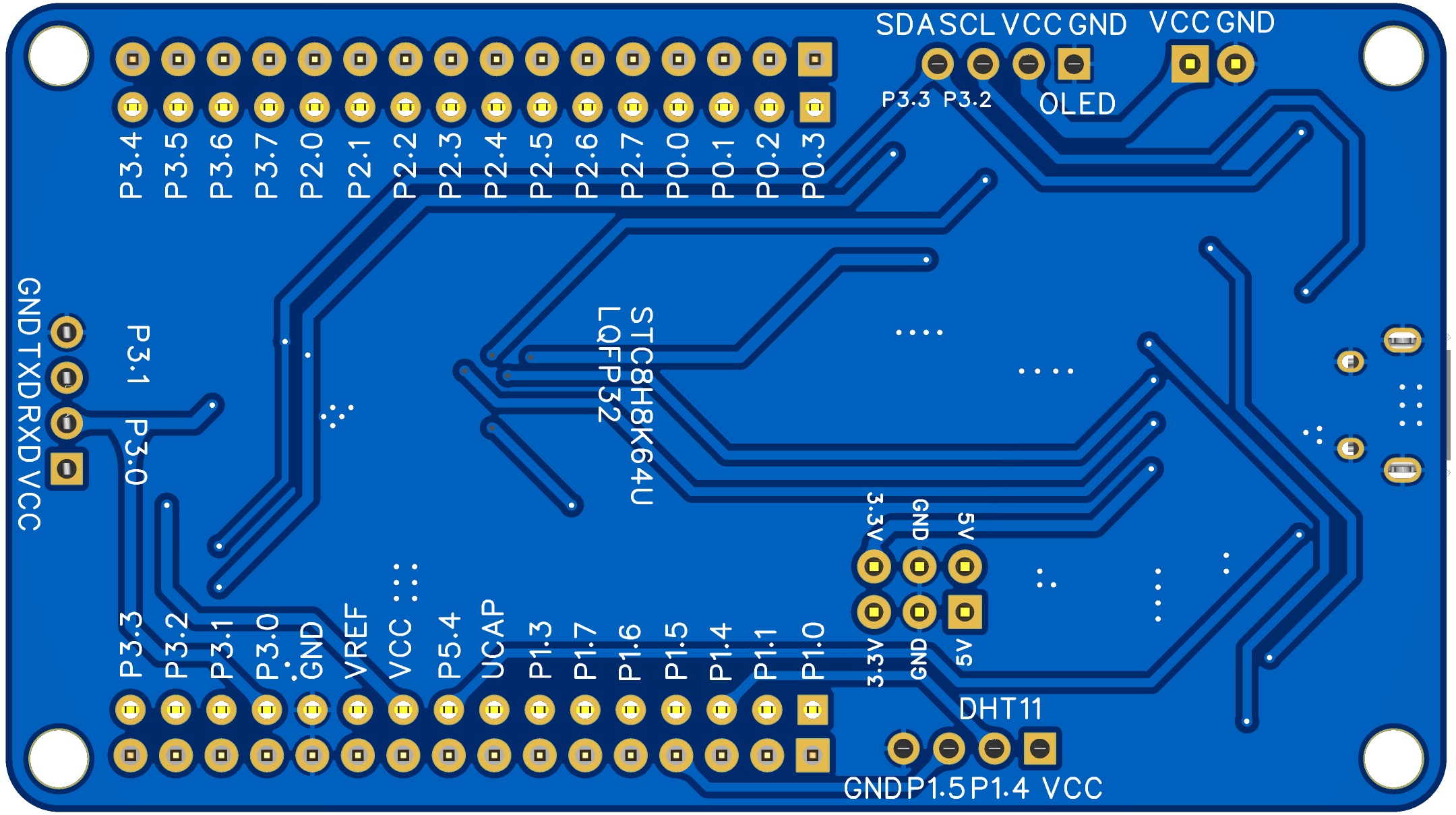

PCB设计如下

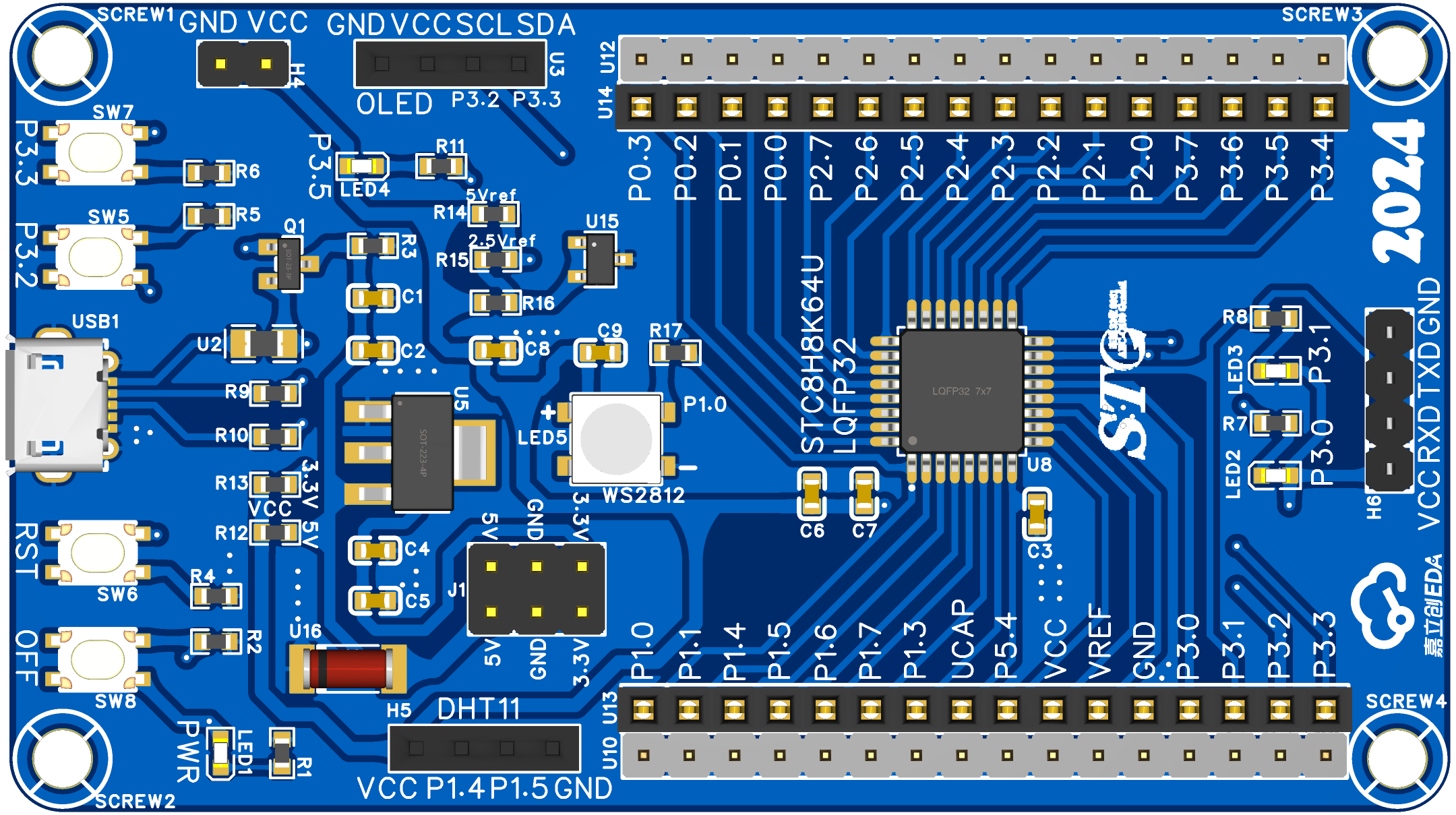

3D 效果展示如下

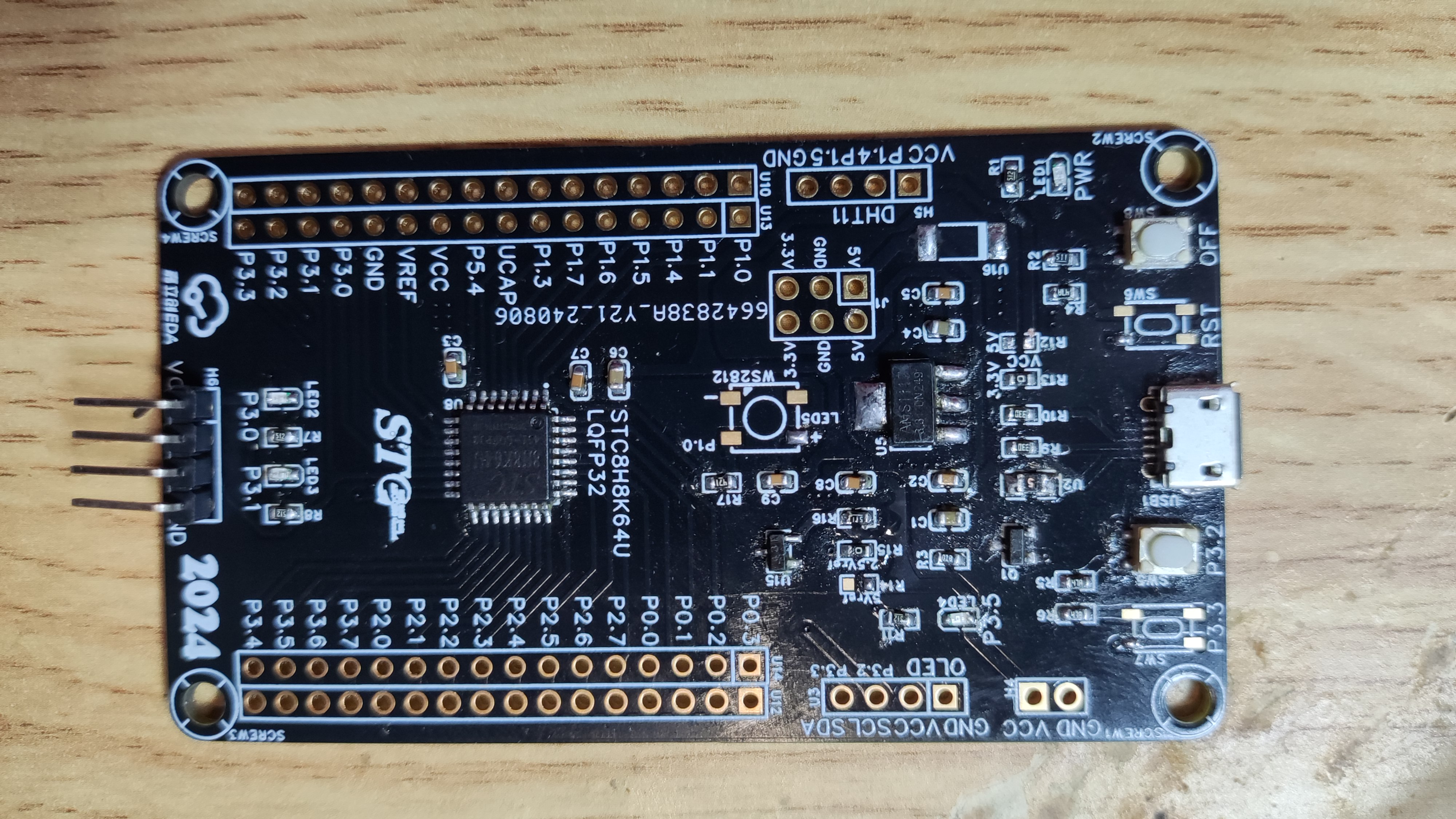

视频展示

部分测试代码如下

void main(void)
{
    P_SW2 |= 0x80; //扩展寄存器(XFR)访问使能

    P0M1 = 0x00;   P0M0 = 0x00;   //设置为准双向口
    P1M1 = 0x00;   P1M0 = 0x00;   //设置为准双向口
    P2M1 = 0x00;   P2M0 = 0x00;   //设置为准双向口
    P3M1 = 0x00;   P3M0 = 0x00;   //设置为准双向口
    P4M1 = 0x00;   P4M0 = 0x00;   //设置为准双向口
    P5M1 = 0x00;   P5M0 = 0x00;   //设置为准双向口
    P6M1 = 0x00;   P6M0 = 0x00;   //设置为准双向口
    P7M1 = 0x00;   P7M0 = 0x00;   //设置为准双向口

        UartInit();

        printf("STC8H DHT11 Test.\r\n");

        while(1)
    {
        DHT_Collect();  //DHT11数据采集
        printf("Temperature = %u.%u°C\r\n",Temperature[0],Temperature[1]);
        printf("Humidity = %u.%u%%RH\r\n",Humidity[0],Humidity[1]);
        delay_ms(1000); //delay 1s
    }
}
复制代码

完整项目工程见附件。
