NPN三级管输出PWM信号问题

DEVI***

Debu*** 发表于 2024-9-9 21:03
反正需要上拉一下，让它默认是高电平，那输出就是默认低电平了

就像楼上有个哥们说的，射极输出跟随基极电压的。这样的话，射极上不了12V吧

Debu***

DEVI*** 发表于 2024-9-10 11:06
就像楼上有个哥们说的，射极输出跟随基极电压的。这样的话，射极上不了12V吧 ...

不要用射随器，用共集电极，反相输出

DEVI***

Debu*** 发表于 2024-9-10 13:29
不要用射随器，用共集电极，反相输出

模拟看起来可行，后续试试。


还有一个上电干扰，帮忙看看合理不合理，怎么避免，谢谢。上电干扰 - 其他技术交流 国芯技术交流网站 - AI32位8051交流社区 (stcaimcu.com)

Debu***

DEVI*** 发表于 2024-9-10 13:54
模拟看起来可行，后续试试。

想默认低电平，因为是反相输出，输入就要上拉，因为三极管BE结压降0.2~0.7V，会把输入限制在0.2~0.7V，上拉到24V也不会导致单片机烧毁
输入不要串电阻，因为0.2~0.7V导通，0V截止，有点电阻压降就可能达到0.2~0.7V，导致无法截止，单片机需要直接连接三极管的基极，强下拉使三极管截止
0.2~0.7V不合理，再使用稳压管抬高3.2~3.7V，这样下拉一定可以让三极管截止

DEVI***

Debu*** 发表于 2024-9-10 14:11
想默认低电平，因为是反相输出，输入就要上拉，因为三极管BE结压降0.2~0.7V，会把输入限制在0.2~0.7V，上 ...

上电干扰的图中。我在7805后面加了5V的稳压管IN5338B。前级7815发烫很厉害。看了下稳压管，很耗电啊。

Debu***

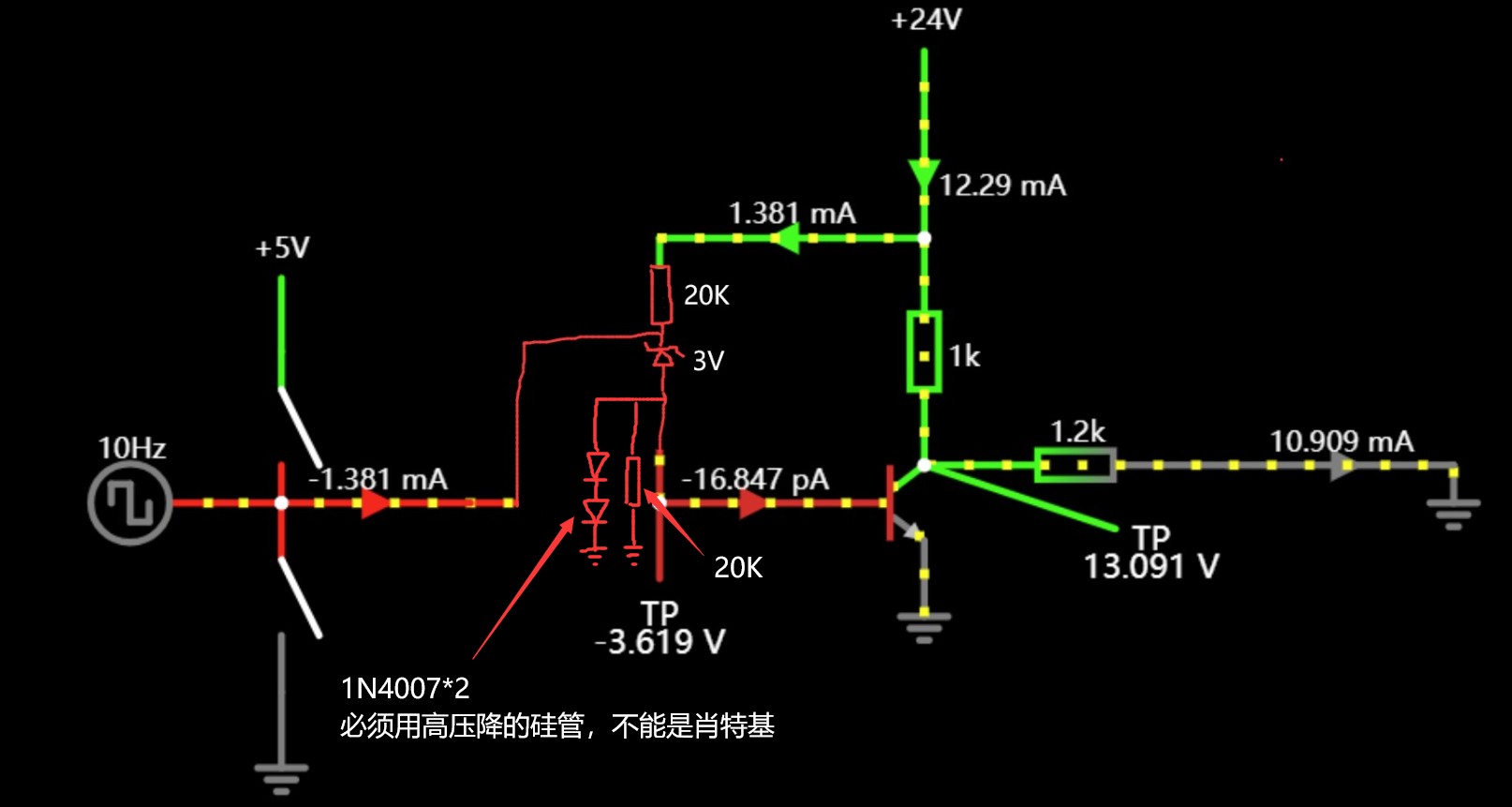

再这样加上保护和抗干扰，防止IO口因三极管损坏或开路时烧毁，防止三极管受到干扰意外导通
高电平被24V上拉到3.7V，单片机下拉到0V关断三极管，合理

DEVI***

Debu*** 发表于 2024-9-10 14:20
再这样加上保护和抗干扰，防止IO口因三极管损坏或开路时烧毁，防止三极管受到干扰意外导通
高电平被24V上 ...

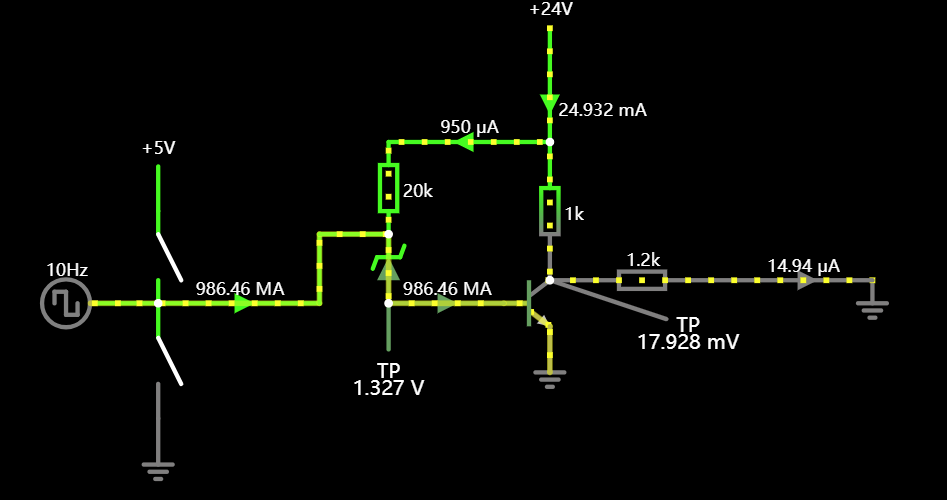

用你的方案，三极管基极前端加稳压管，有点问题啊。你仿真试试呢

DEVI***

DEVI*** 发表于 2024-9-10 14:16
上电干扰的图中。我在7805后面加了5V的稳压管IN5338B。前级7815发烫很厉害。看了下稳压管，很耗电啊。 ...

Debu***

DEVI*** 发表于 2024-9-10 14:23

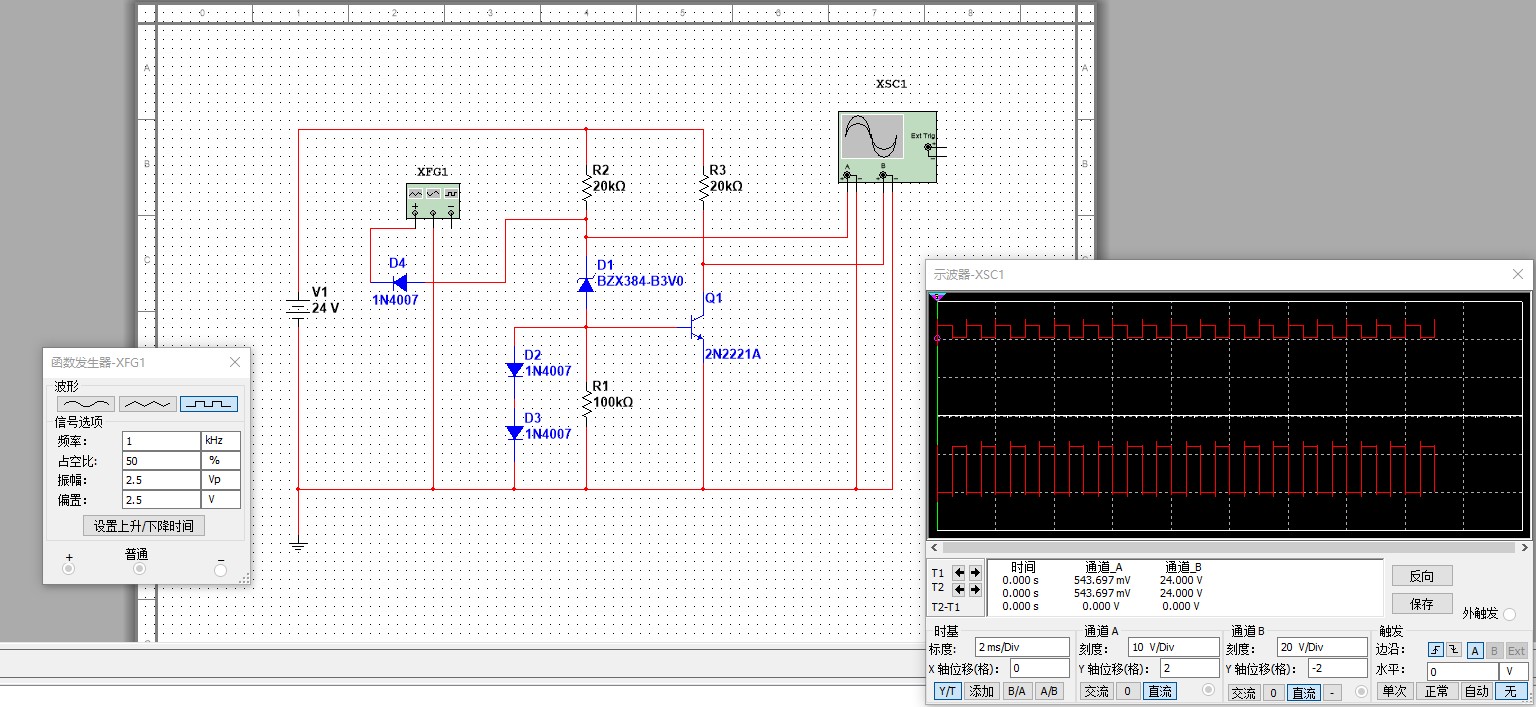

用你的方案，三极管基极前端加稳压管，有点问题啊。你仿真试试呢

这东西用仿真就不靠谱，仿真软件器件建模太差，稳压管换了好几个才行，还不如人脑仿真

Debu***

DEVI*** 发表于 2024-9-10 14:33
