SPI-DMA驱动1.3寸彩屏TFT240x240实验程序@Ai8051U-40MHz, 刷屏55ms, ST7789V3

梁***

本例程基于Ai8051U为主控芯片的实验箱V1.1版本进行编写测试。
SPI接口 TFT240x240彩屏的显示程序，
通过 SPI-DMA 将3200字节的图片数据送到彩屏，传送时不占用CPU时间。
显示图形，汉字，英文，数字.
TFT240x240彩屏 使用中景园的液晶屏，主控IC型号为ST7789V3。
其中图形显示发送命令使用SPI查询方式(11字节)，
图片数据(40x40点3200字节)使用SPI DMA操作，本例运行于40MHz,
每次SPI DMA传输总时间1.52ms(40x40点3200字节)，整屏刷新55ms。
将要显示的内容放在定义于xdata的显存中，启动DMA传输即可。
下载时, 选择时钟 40MHz (用户可自行修改频率后重新编译即可).

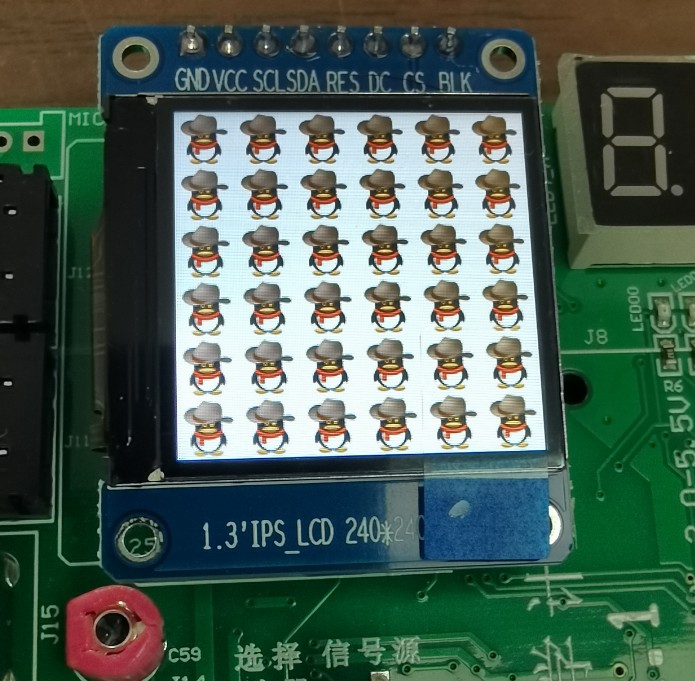

TFT240x240彩屏@Ai8051U, DMA-SPI 刷屏，40MHz






ST7789驱动1.3寸TFT240x240显示屏实验程序-SPI-DMA刷屏.rar (151.44 KB, 下载次数: 286)

2024-8-30 17:27 上传

点击文件名下载附件

21cns***

本例运行于40MHz, 每次SPI DMA传输总时间3.12ms(40x40点3200字节).--------320fps，高刷视频级

梁***

21cns*** 发表于 2024-8-26 16:28
本例运行于40MHz, 每次SPI DMA传输总时间3.12ms(40x40点3200字节).--------320fps，高刷视频级 ...

这是刷40x40点的小图片的时间，一屏刷36个小图片，大约115ms，平均大约1us一个字节。

NT***

抽空搬到屠龙刀试试

so***

115ms也很快，1s可以刷9次

21cns***

梁*** 发表于 2024-8-26 16:36
这是刷40x40点的小图片的时间，一屏刷36个小图片，大约115ms，平均大约1us一个字节。 ...

是我没看清楚你的描述，9fps对一般应用足够了。
要实现高刷还是要i8080/m6800并口+DMA专用接口。

梁***

21cns*** 发表于 2024-8-26 17:12
是我没看清楚你的描述，9fps对一般应用足够了。
要实现高刷还是要i8080/m6800并口+DMA专用接口。 ...

单片机用的各种屏，常用接口有I2C、SPI、8位数据并口、16位数据并口，
要更快的并口驱动可以参考我的建议示波器的例子，
16位数据口TFT480x320，显示刷出视频级的效果。

梁***

so*** 发表于 2024-8-26 16:48
115ms也很快，1s可以刷9次

SPI屏好在引脚少，不需要快速刷屏的，就很好用，市场上用量也很大的。

zhan***

请问梁工：如果采样16位RGB方式可以达到最短传输480X400的一帧图像大约多长时间？

梁***

zhan*** 发表于 2024-9-2 15:38
请问梁工：如果采样16位RGB方式可以达到最短传输480X400的一帧图像大约多长时间？ ...

大数据量的，如果原始数据在外挂的FLASH，可以使用QSPI DMA访问FLASH，点对点DMA传输到TFT480X400，QSPI DMA访问FLASH，目前我们测试最快可以在40MHz、4分频下，得到10MHz的QSPI时钟，DMA时每8个QSPI时钟会增加一个QSPI时钟用于处理数据，即4字节9个QSPI时钟，或者说，4字节耗时0.9us，则数据率为4.44MB/S。
TFT480X400一幅图要384KB，耗时大约86.5ms。
