PWMA

DEVI***

想做一个互补PWM信号。当P3.5按下去后P2.0 P2.1输出。
程序P2.0 2.1没反应啥情况，各位高手帮忙看看啥问题?
另外用24M系统时钟，想要实现1S周期 50%占空比。ARR 和CCR怎么配置，这两个寄存器的高低电平不太会用。
STC51.7z (38.19 KB, 下载次数: 56)

2024-8-20 15:17 上传

点击文件名下载附件

AI-32***

可以先从参考范例学起

183443***

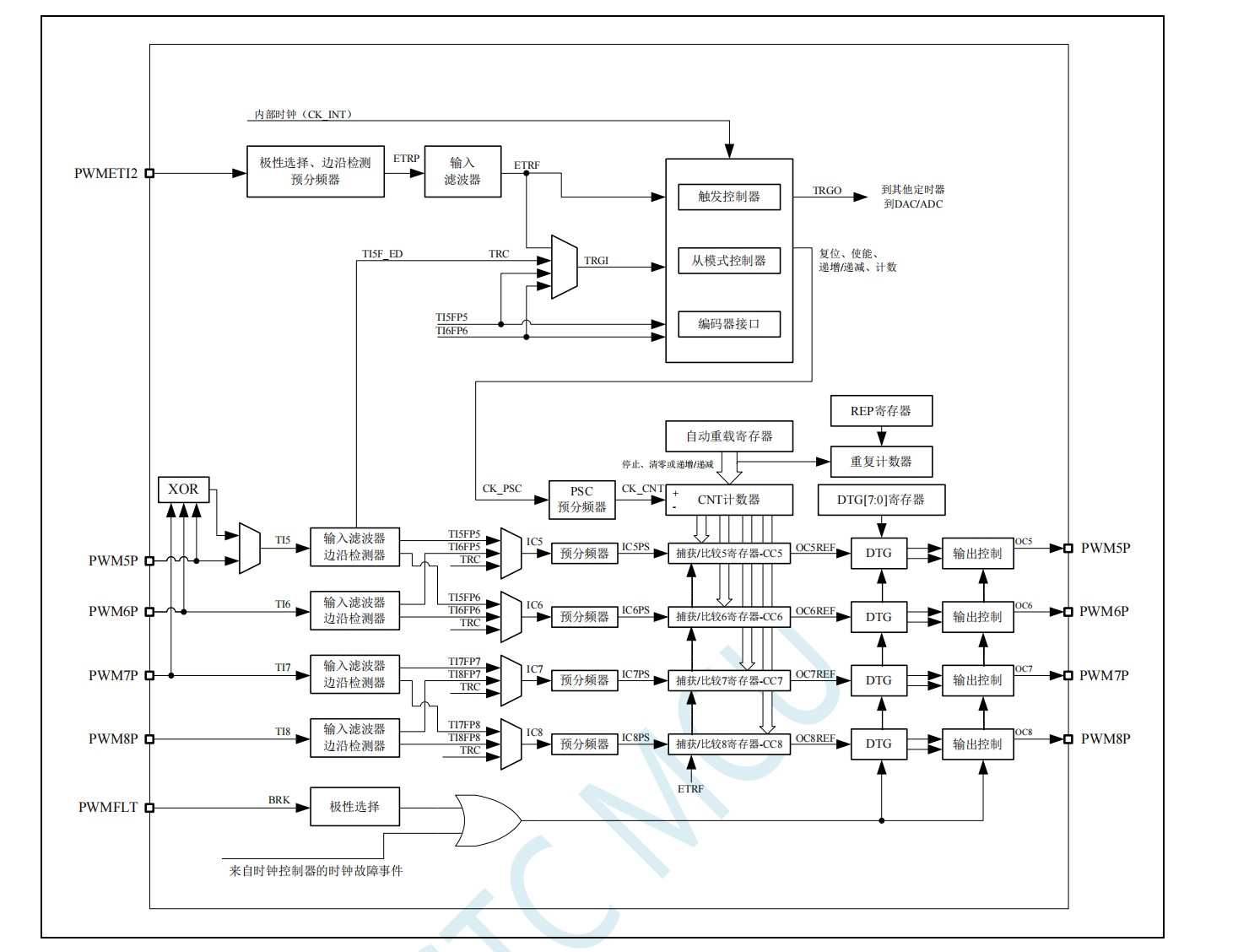

看内部框图，对着来就好了

lez***

#define PLUSE_PWM_HZ    38000L      //红外频率38KHZ
#define PWM_ARR_LOAD  (MAIN_Fosc / PLUSE_PWM_HZ)

    PWMA_ARRH = (uint16_t)PWM_ARR_LOAD >> 8; //设置周期时间
    PWMA_ARRL = PWM_ARR_LOAD;

    PWMA_CCR4H = 0;
    PWMA_CCR4L = 210; //设置占空比时间

这个是我前段时间研究红外发射时候写的，ARR根据时钟频率和需要的频率计算得出，你的需求24M时钟要出来1HZ 的频率，需要分频，不然ARR不够装，你自己配置，然后根据计算出来的ARR，取一半装到CCR,就是50％占空比

DEVI***

lez*** 发表于 2024-8-20 18:21
#define PLUSE_PWM_HZ    38000L      //红外频率38KHZ
#define PWM_ARR_LOAD  (MAIN_Fosc / PLUSE_PWM_HZ) ...

PWMA_ARRH = (uint16_t)PWM_ARR_LOAD >> 8,这个是用低8位的意思吗？
如果是 数据类型为UINT 16阿

DEVI***

183443*** 发表于 2024-8-20 17:25
看内部框图，对着来就好了

新手，细节不是很懂

lez***

DEVI*** 发表于 2024-8-21 08:50
PWMA_ARRH = (uint16_t)PWM_ARR_LOAD >> 8,这个是用低8位的意思吗？
如果是 数据类型为UINT 16阿 ...

这个是高8位
还有一种办法就是直接用PWMA_ARR，这个在头文件中定义是int型的

183443***

DEVI*** 发表于 2024-8-21 08:51
新手，细节不是很懂

上面不是寄存器名称，按照那个名字搜索就好了
