第十四课：

1.在ADC_CONTR标志位，A/D转换完成后，ADC_FLAG = 1。一定要软件清0。
2.中断的允许、禁止及优先级（低位和高位的区别：高位带H如：PS低，PSH高）可从文档查，很多。和之前学的一样。

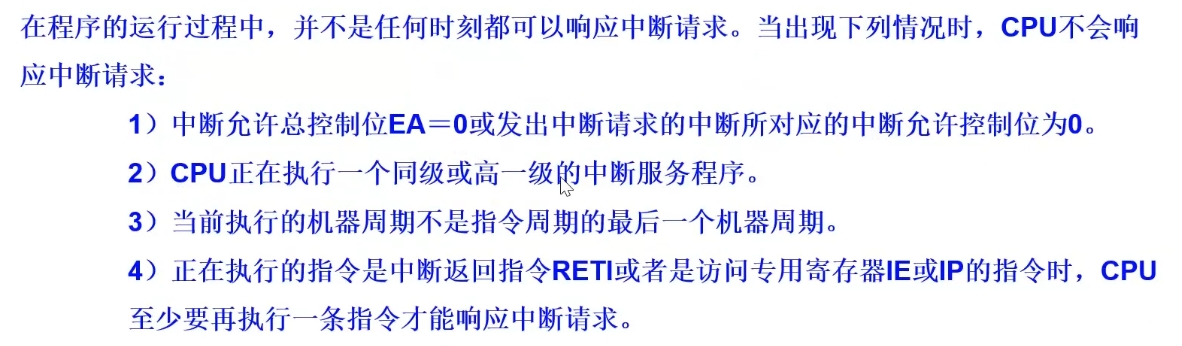

3.单片机对中断优先级的处理原则：3.高不睬低。（会否挂起），当高级中断正在执行，来了低级的，此时高级继续，等处理完成后，会自动扫描中断标志位，如果扫到了有低级的，会进行处理。特别的，当高级执行过程中，低级的来了，但是后面又来了同样的（意思也就是标志位被清或改了）那么可能会出现中断丢失的情况发生。--->处理函数一定要简单。




C语言，保护现场，恢复现场由编译器完成了。。如果想要独占，把EA = 0即可，总开关关闭。但会影响性能，所以不要长时间设0

4.项目演示。
在项目中最好通电后进行延时，因为可能会不稳定。设置延时即可。Daleyms(10)；


中断函数interrupt

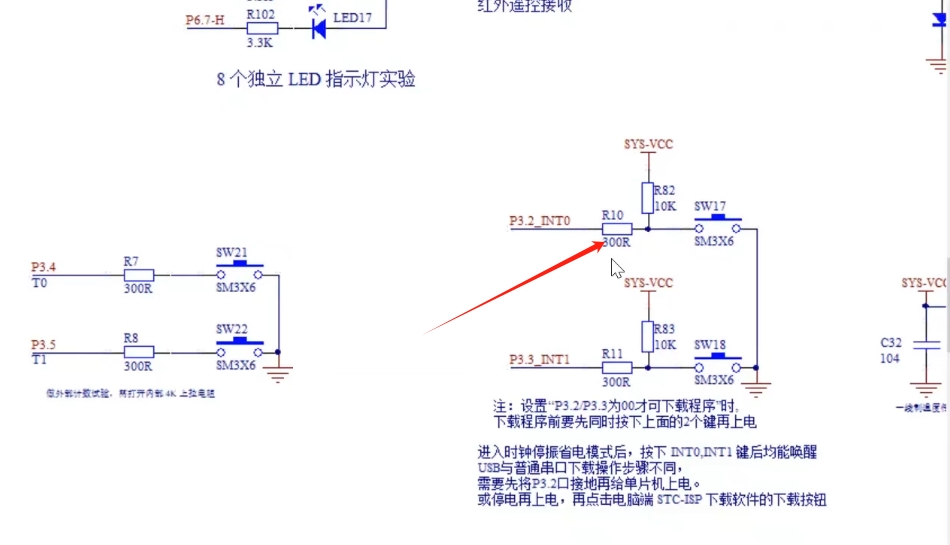

电路设计时，是否加电阻看情况，有电阻，有保护作用，另外有就是在电路中有静电，——————>对新手。如果设计良好，不用电阻无所谓。
通过按钮产生下降沿：比如现在是高电平，按下后，会和GND连通，则会变成低电平，下降沿。

阿杰爱***

jnv*** 发表于 2024-8-20 13:44
第三课：

1.知道了高电平和平时我们所想到的高电压的不同，生活中的高电压基本说的就是220V以上的。而逻辑 ...

搞那个USB弄了几个小时不知道哪里原因

jnv***

阿杰爱*** 发表于 2024-8-23 21:48
搞那个USB弄了几个小时不知道哪里原因

什么问题不知道什么原因。我是第一次学这个，现在还没有老师的那种实验箱。只有在淘宝上买的开发板，反正点灯是没问题

阿杰爱***

jnv*** 发表于 2024-8-25 15:15
什么问题不知道什么原因。我是第一次学这个，现在还没有老师的那种实验箱。只有在淘宝上买的开发板，反正 ...

你是啥开发版啊，我那个问题已经解决了，但又有新的问题出现了，不知道是不是那个视频太老了，有时候照着抄代码也会有问题，今天学的那个printf串口打印，硬是说没有printf这个函数，真难搞

jnv***

第十五课：（T0~T4）用定时/计数器比软件的（Daleyms（））程序的方式要好的多。

1.作用：
   ---定时控制
   ---分频器（P.S.多少时间之后才给波形的输出），事件记录（生产管理）。
   ---时钟输出，给外部器件提供时钟
   ---串口的波特率发生器

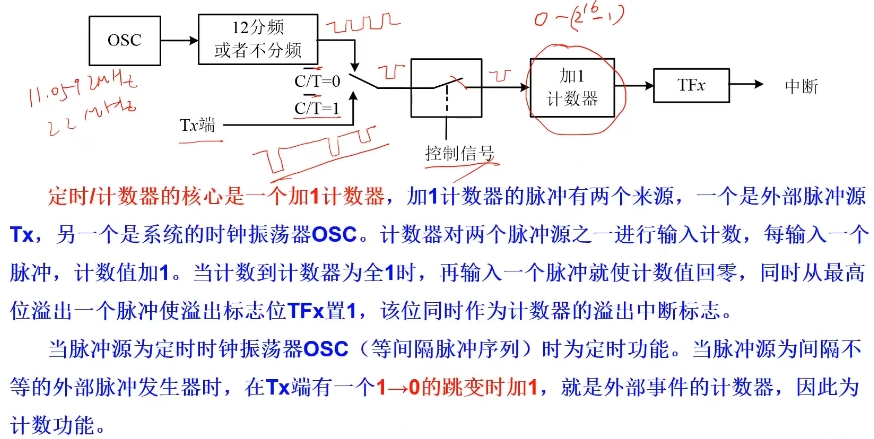

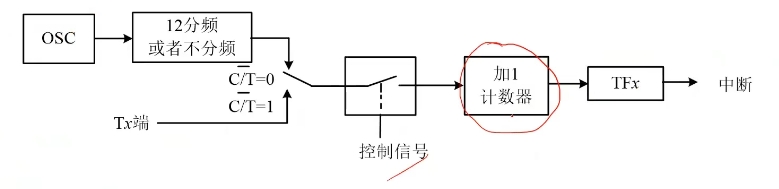

2.基本结构


如上图有两个开关控制。OSC的脉冲是均匀的，则通过周期实现计时的功能；Tx端不均匀则可以实现计数的功能。

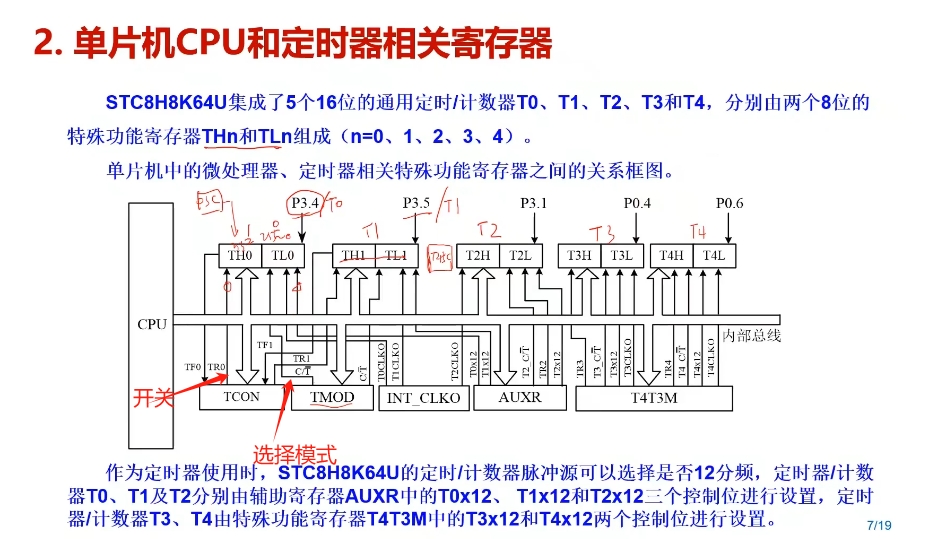

3.单片机CPU和定时器相关的寄存器


低8位0-255存满后，高8位进1，当高8位满后，溢出。然后由TX控制。另外说明：T2H...THn一回事，叫法问题
-------暂停---------27：05---------------------------------

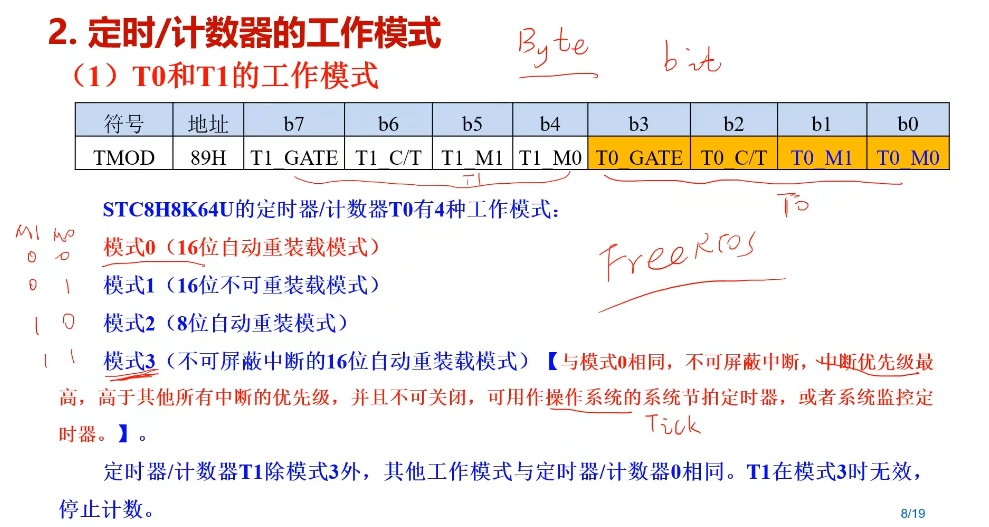

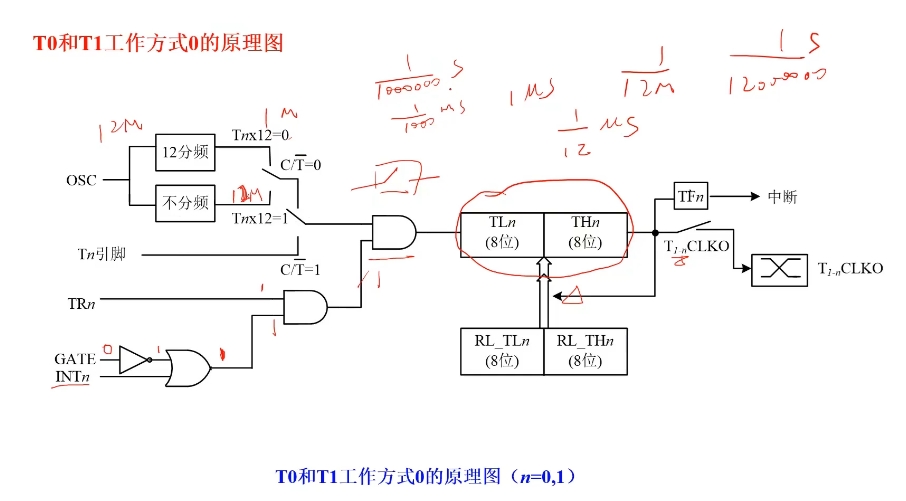

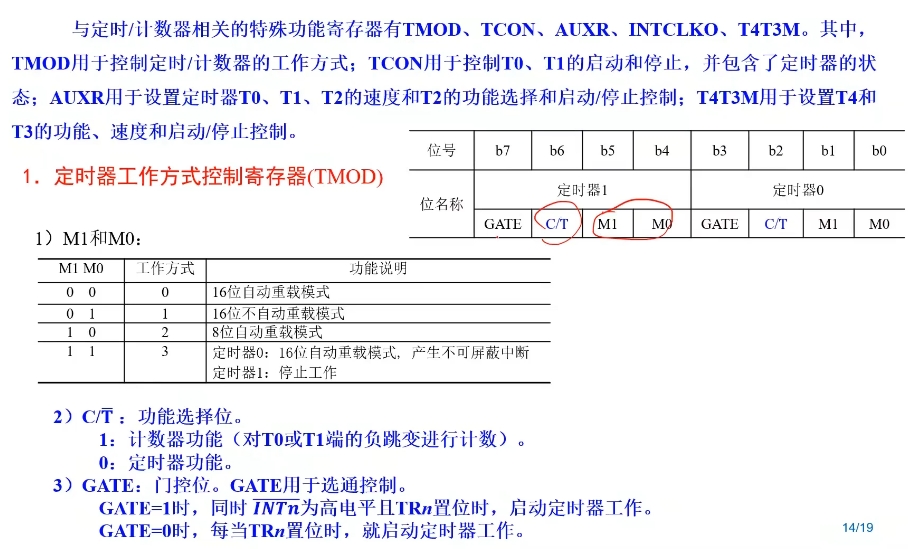

---T0和T1工作模式

模式0简单好用，大多情况用它就行了。

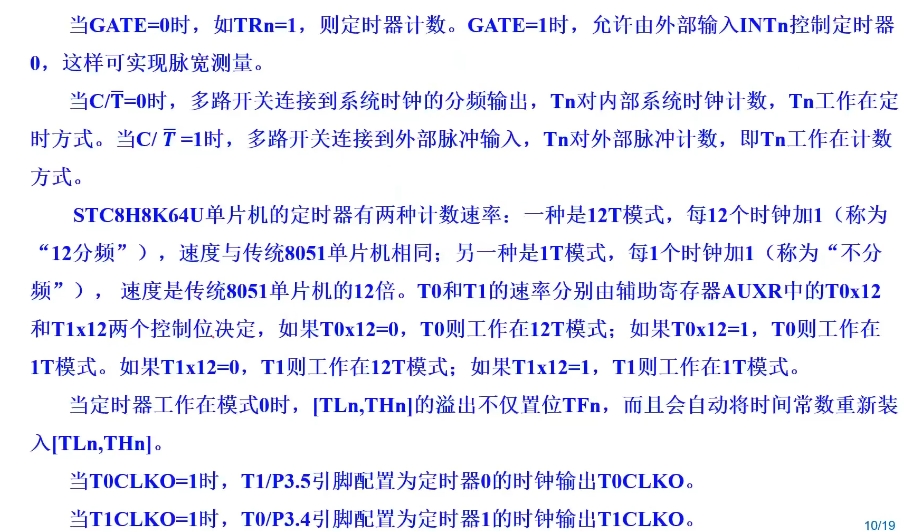

这里可以结合前面基本结构看。不分频的精度会更高。
--T2工作模式：固定为16位自动重装载模式。

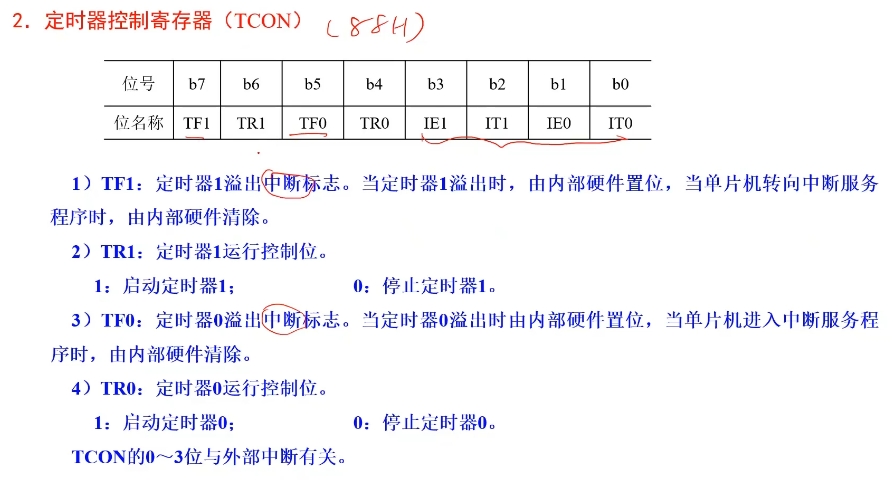

4.寄存器（地址可以被8整除，可以按位寻址如：88H）



更多查看手册。
定时器T2-T4还另外设置了时钟预分频器，有TM2PS（地址FEA2H）这里16位地址，说明是在外部的扩展里。要设XSFR有效才行。才能访问和设置。

jnv***

阿杰爱*** 发表于 2024-8-25 15:22
你是啥开发版啊，我那个问题已经解决了，但又有新的问题出现了，不知道是不是那个视频太老了，有时候照着 ...

STC8H8K64U开发板 STC32位小系统单片机学习实验核心板免费开发票。。16.5的那个。我这打印都正常。。那就快快学，完成申请个免费的老师这款实验箱

jnv***

第十六课：定时/计数器应用

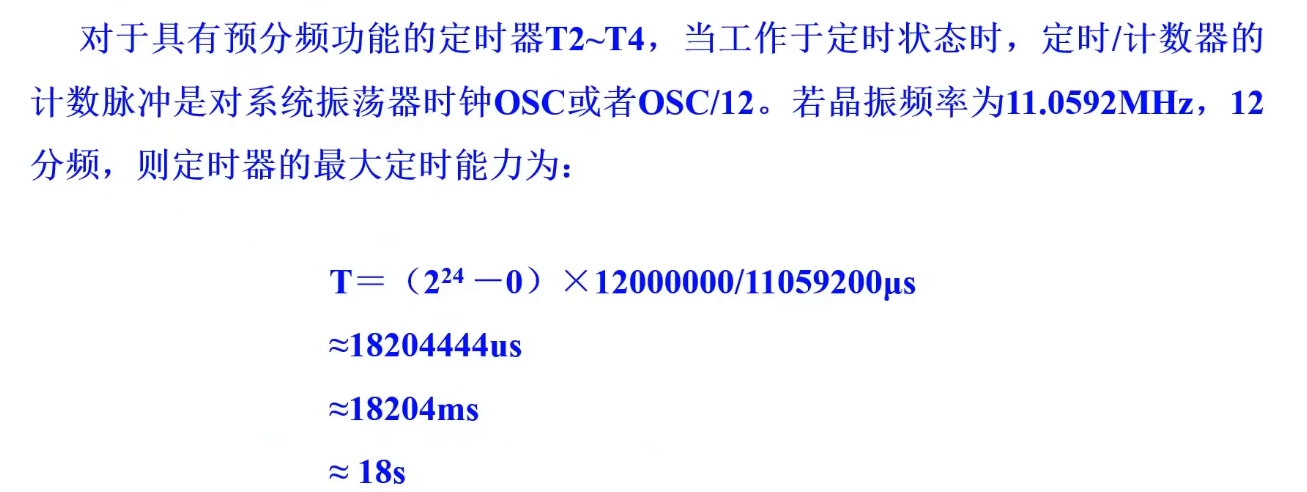

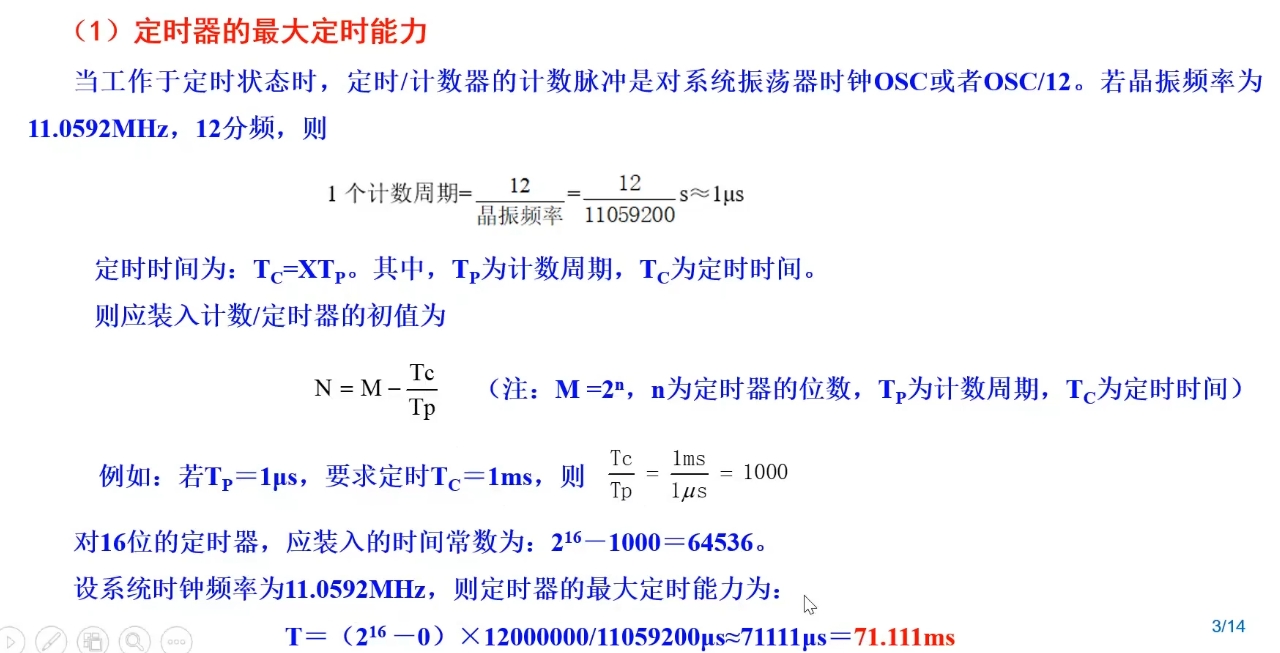

1.计算定时器最大定时能力

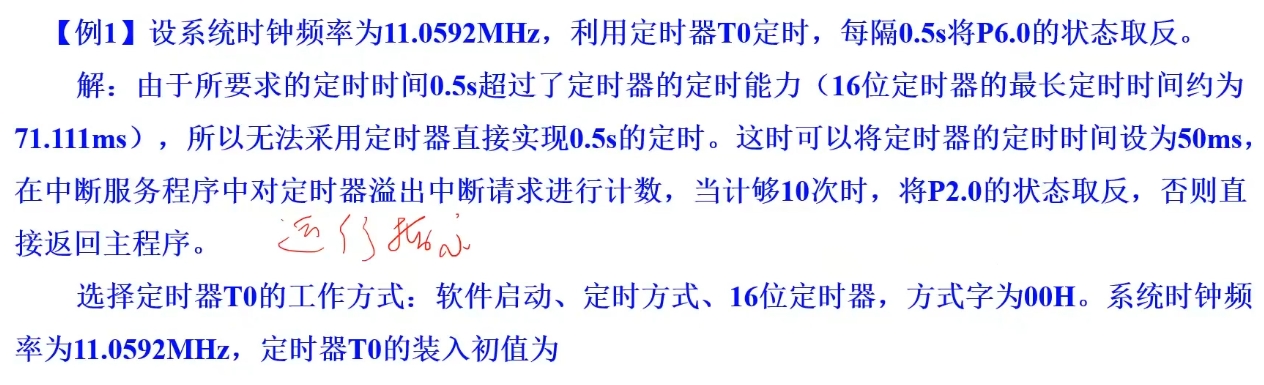

这里最多大约是18s，这依然不够用，此时需要对定时器进行扩展：1.软件方法，2.硬件方法，3.把多个定时器串起来的方法。


扩展：T0->T1->T2->...也可以用串联的方式

2.定时器扩展


3.应用

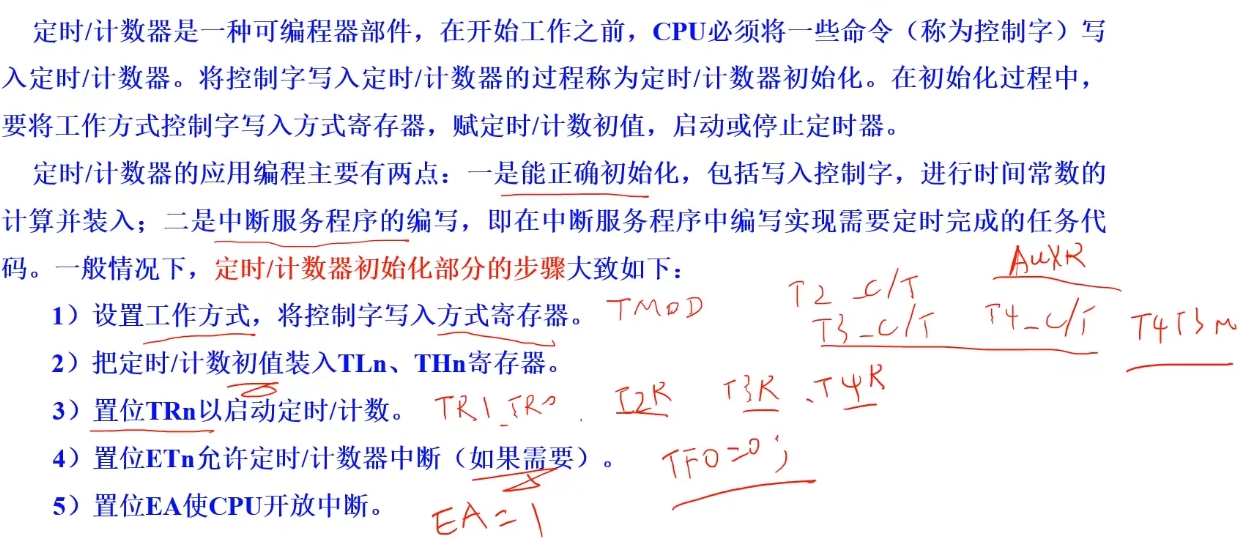

4.编程
---》在stcai-isp-v6.94K软件中，->定时器计算器，可以自动生成。（注意》》》使能定时器中断，勾选）

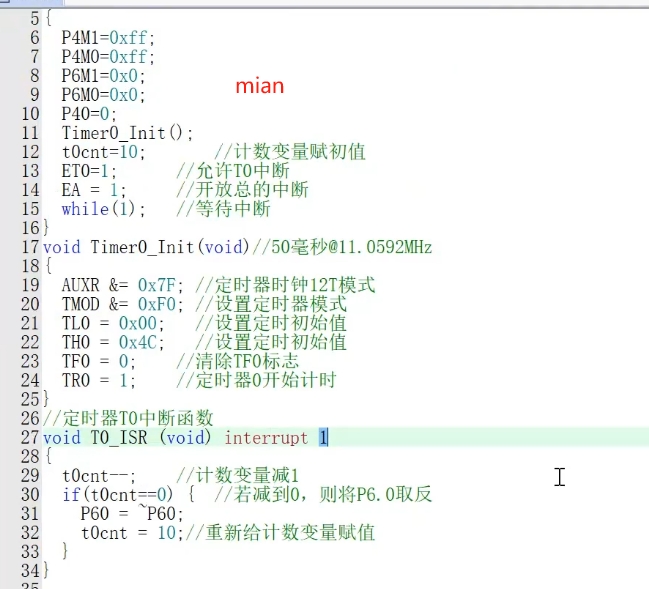

void Timer0_Init(void)                //50毫秒@11.0592MHz
{
        AUXR &= 0x7F;                        //定时器时钟12T模式
        TMOD &= 0xF0;                        //设置定时器模式
        TL0 = 0x00;                                //设置定时初始值
        TH0 = 0x4C;                                //设置定时初始值
        TF0 = 0;                                //清除TF0标志
        TR0 = 1;                                //定时器0开始计时
}


然后在main.c程序中，在中断多次以后（取决于要定的总时间长和计时器的时长），执行相关代码


其他的定时器也可以都类似操作。对应着手册的说明进行。
当不能用位寻址时，需要用相关字节操作的方式进行设置或修改内容。
在C语言中，可以用 = ；&= ；|= 这些。

jnv***

第十七课：

1.并行通信，高速，近/串行通信（传递数据：脉冲高低电平。一定要有一根线共同接地。如，只有发送，那么要两根线）低速，远 <10米。扩展传送距离，RS232：15米，RS485：1000米，总体来 说，速度和距离相互制约
2.异步通信/同步通信。开始和结速的标志：起始位0，停止位1，以字符位为单位发送和接收。

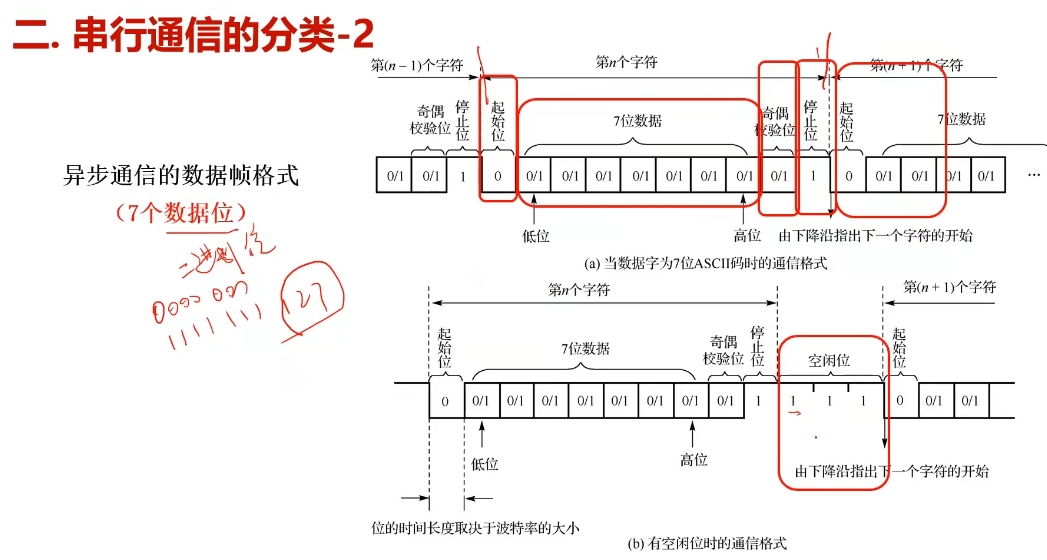

3.串行通信分类

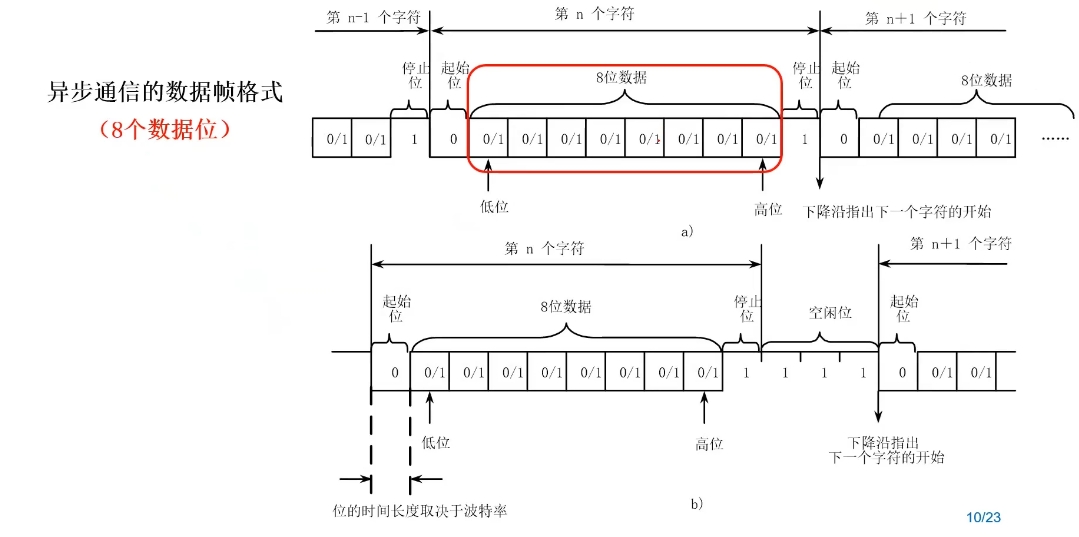

空闲的时候都是高电平。有校验位


8个数据位就没有校验位。最多是0-255数据位。如果要超过255，如：300，那么可以分成2个字节传。收到的时候再合成。
在数据传送中，要约定好：
--字符格式
--通信速率，通常用波特率表示，9600（9600bps），n（没有奇偶校验），8，1


2》按数据传送的方向分类
1.单工方式，固定单向的，如接收广播，只收不发
2.半双工方式，双向的，但是同一时该只能向一个方向传送，对讲机（按下讲话）
3.全双工方式，双向同时的，打电话
4.多终端通信方式。

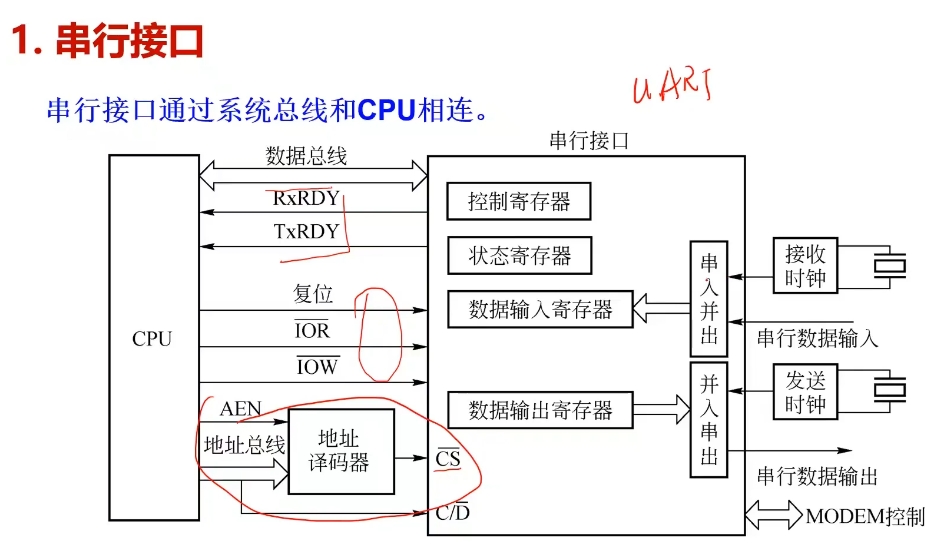

4.UART，  串行并行相互转换


收发：一个一个的传，接收/发送数据缓冲器，再通过总线同时发到CPU
硬件UART即能发送，实现并行->串行输出，又能接收实现串行->并行输入。

与外部同步：以外部时钟的方法进行数据同步。
UART同步过程：
在每一个时钟脉冲上升沿采样接收数据线，连接出现9个“0”，则开始读取数位值。（发现一个0，后边又连接采样8个0，则确定它是起始位，不是干扰信号）（不是字节，是二进制位）


每个数据位时间Td为外部时钟的16倍，则16个外部时钟脉冲读一次数据位， 采样的时间都是中间时该，避开信号上升和下降时的不稳定。

jnv***

第七课：汇编语言

汇编的注释和C语言一样。
$INCLUDE(文件名) 包含和C语言也类似作用。
在STC8中，可以
$NOMOD51                   --->让汇编器不使用预定义的寄存器，因为STC8H.H头文件已经有了。如果没有这一句，会导致寄存器符号重复定义错误。
$INCLUDE(STC8H.H)      --->不能用引号

1.助记符语言
CPU只能识别和执行二进制数的指令（机器语言）。如248B。这种语言不直观，不易理解的记忆。所以引入助记符。
汇编语言由操作码和操作数组成。操作码用英文组成，称为助记符。如：MOV是数据的传送，ADD是相加运算，ANL是逻辑与运算(区别与AND与，L是LOGIC的意思)
例：ADD A,#8BH---->一个数后面加了H一般就是16进制的数了，#号后面是真正的数。这名话就是把A和8BH相加。就是248B（16进制，两个字节：24H和8BH），但是这24并非是A，具代表了ADD A,A是累加器，结果会存在其中
例2：MOV A,#76H---->将16进制的76H传送到累加器A中，2个字节：0111 0100和0111 0110这两个二进制数，对应的十六进制就是74H，76H，其中74H是操作码。

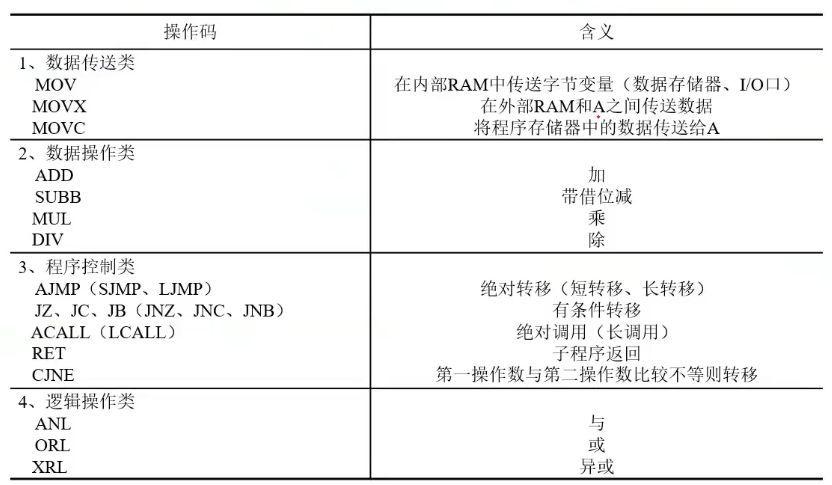

8051内核单片机常用的操作码：


操作数：可以是数据也可以是地址，不同功能指令，操作对象形式不同：
---传送类：源地址+目的地址
---数据操作类：运算器和对象一般是两个
---控制类：程序计数器PC和一个数
---逻辑操作类：单双操作数之分
**数据只能是整数不能是小数
**当数据是十六进制且是以字母开头时，该数据需加一个前导0，表示后面的字母不是变量是数字。如MOV A,#ABH    <----->MOV A,#0ABH的区别
**8051单片机中，有前缀#号则后面的数据是立即数。否则，则说明该数据表示是直接地址。立即数可以是二进制，十进制，十六进制。后缀H是十六进制，B是二进制，D（可以不写）是十进制

2. 汇编语言格式
【标号：】操作码助记符【第一操作数】【，第二操作数】【，第三操作数】【；注释】【】里的内容可以不写
标号后：是所在行的指令的地址。也可以用作子程序的名字

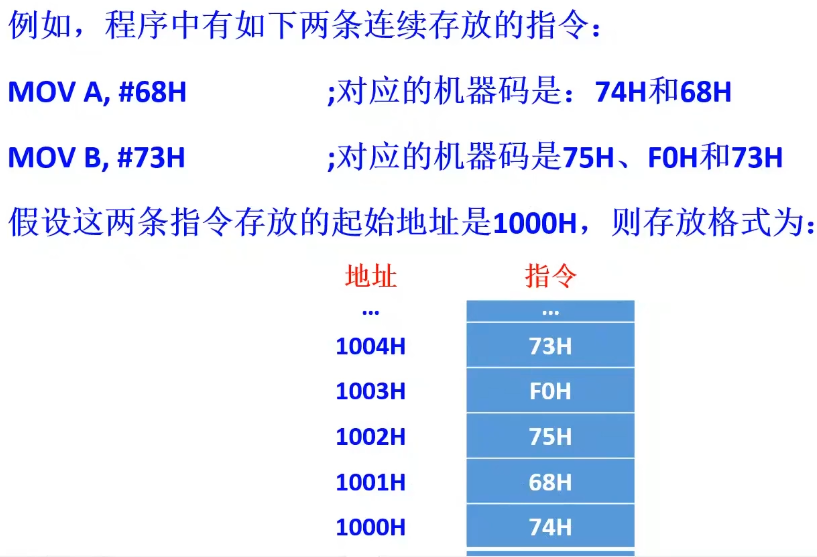

3.指令代码存储格式
将8位二进制码表示为一个字节，8051单片机指令长度有单字节，双字节，三字节三种，分别占1-3个单元

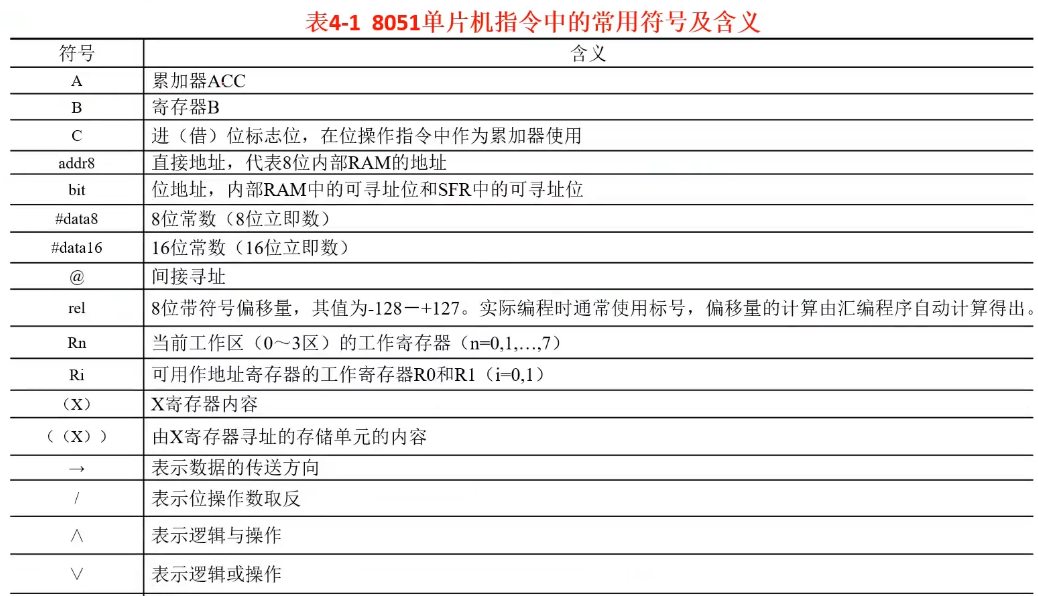

4.指令中符号约定

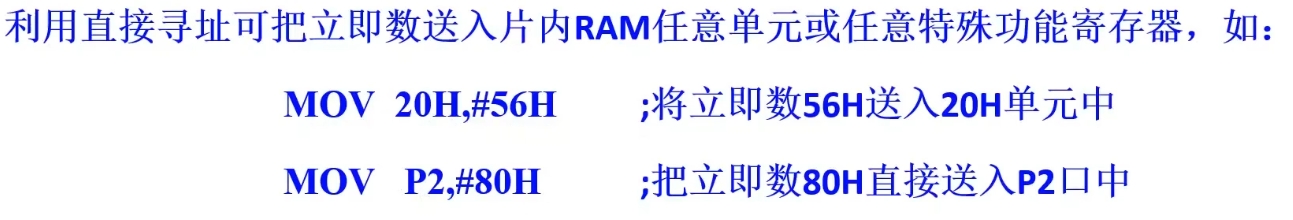

5.寻址方式：立即寻址，寄存器寻址，直接寻址，寄存器间接寻址，变址寻址，相对寻址，位寻址

jnv***

第八课：

数据传送类指令主要是给8051系统内名部资源赋值，进行堆栈的存取操作，执行前后，对程序状态字PSW一般不产生影响。分为：1.数据传送，2.数据交换，3.栈操作。

汇编文件：main.asm


1.指令：

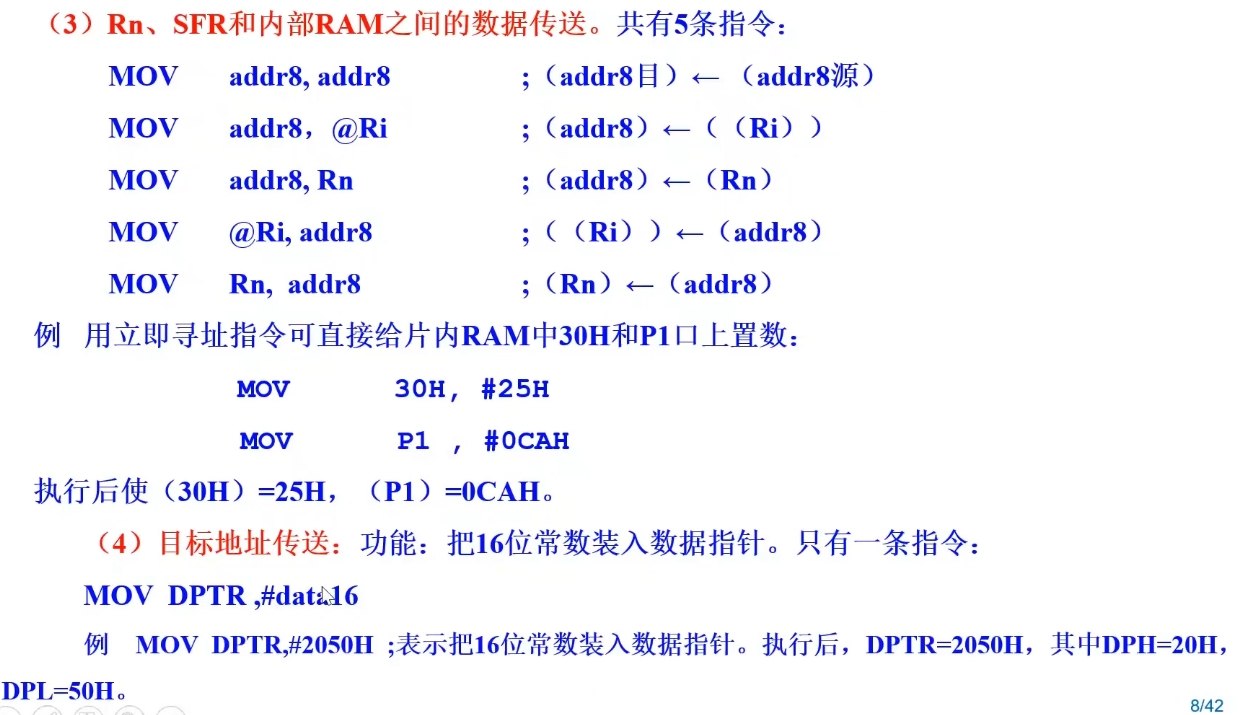

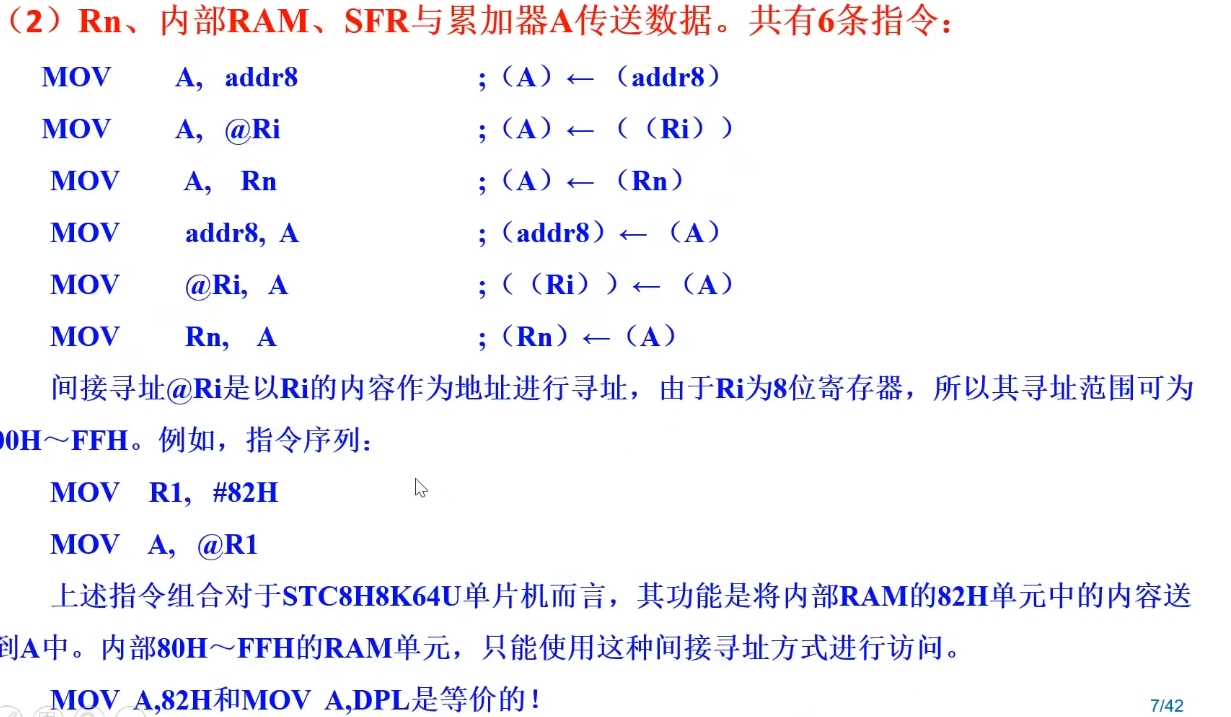

--MOV<目的字节>，<源字节>
   MOV A,#data8;                  把8位二进制数（范围）的立即数给A：1.MOV A,#30（十进制）；2.MOV A,#30H（十六进制）；3.MOV A,#01000011B(二进制)
   MOV ADDR8,#data8;          把8位二进制数（范围）给内部的单元addr8：00-7FH
   MOV @Ri #data8;              @R0/@R1   有@间接寻址，立即寻址（第二条参数）
   MOV Rn,#data8;                n=0-7

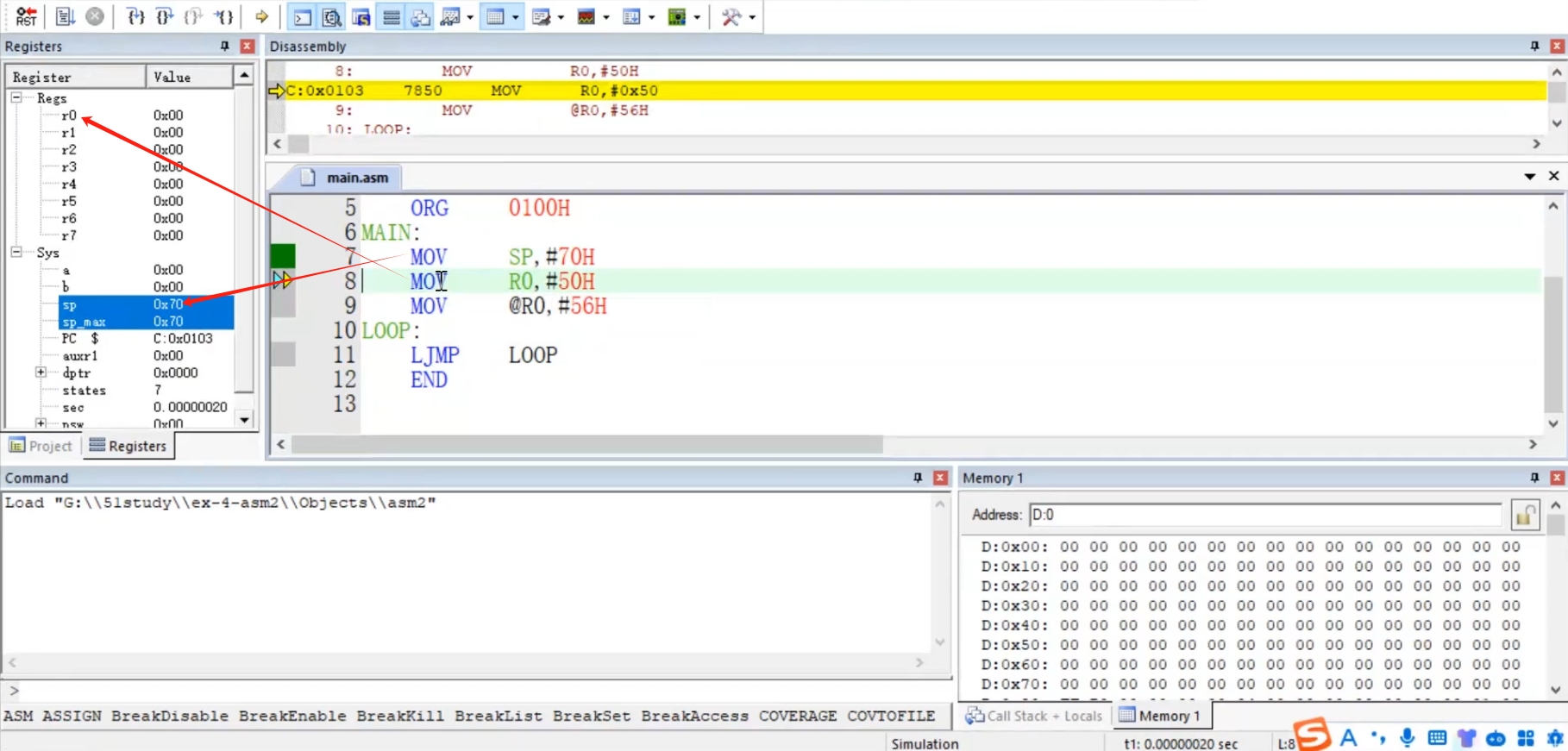

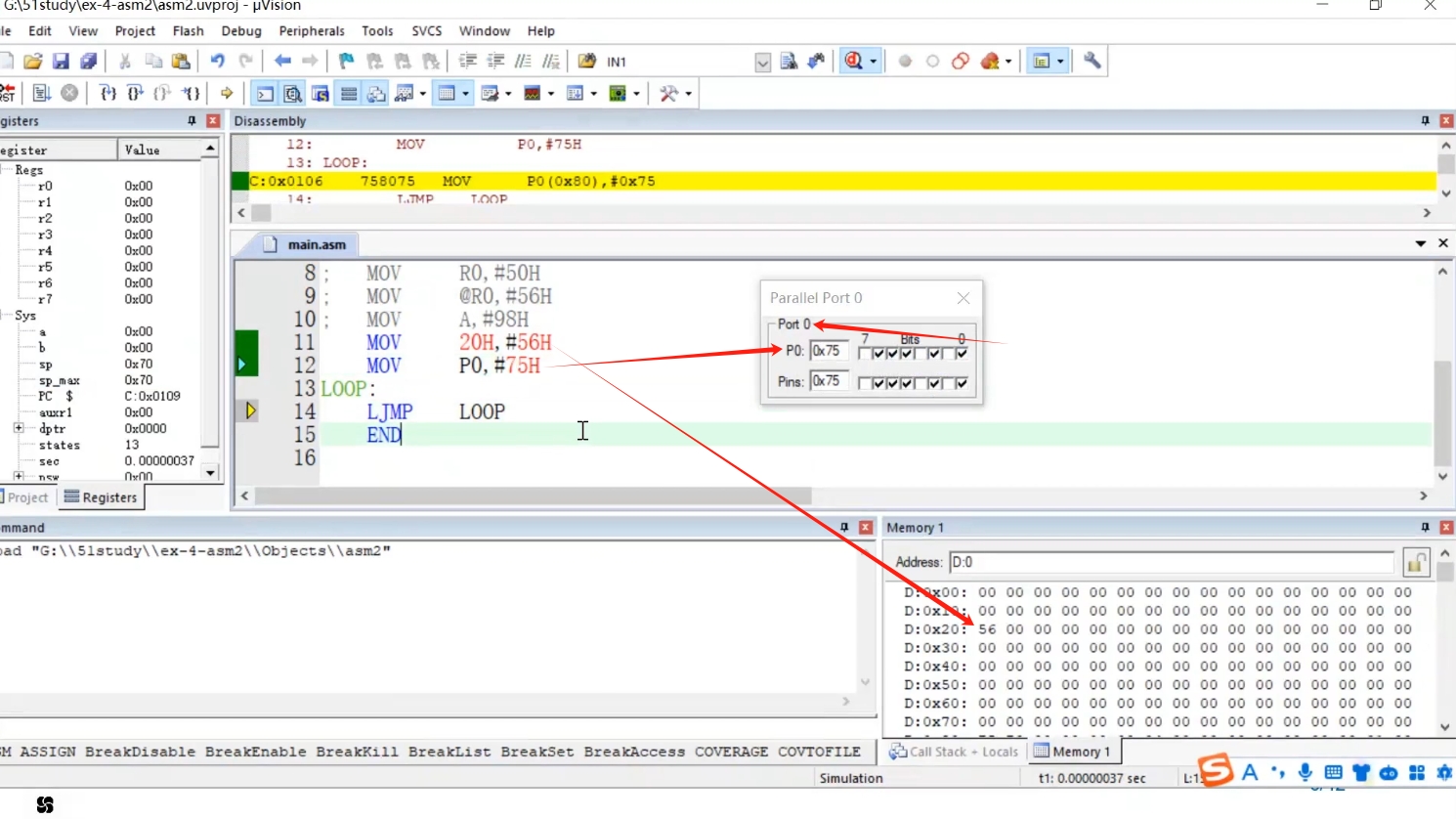

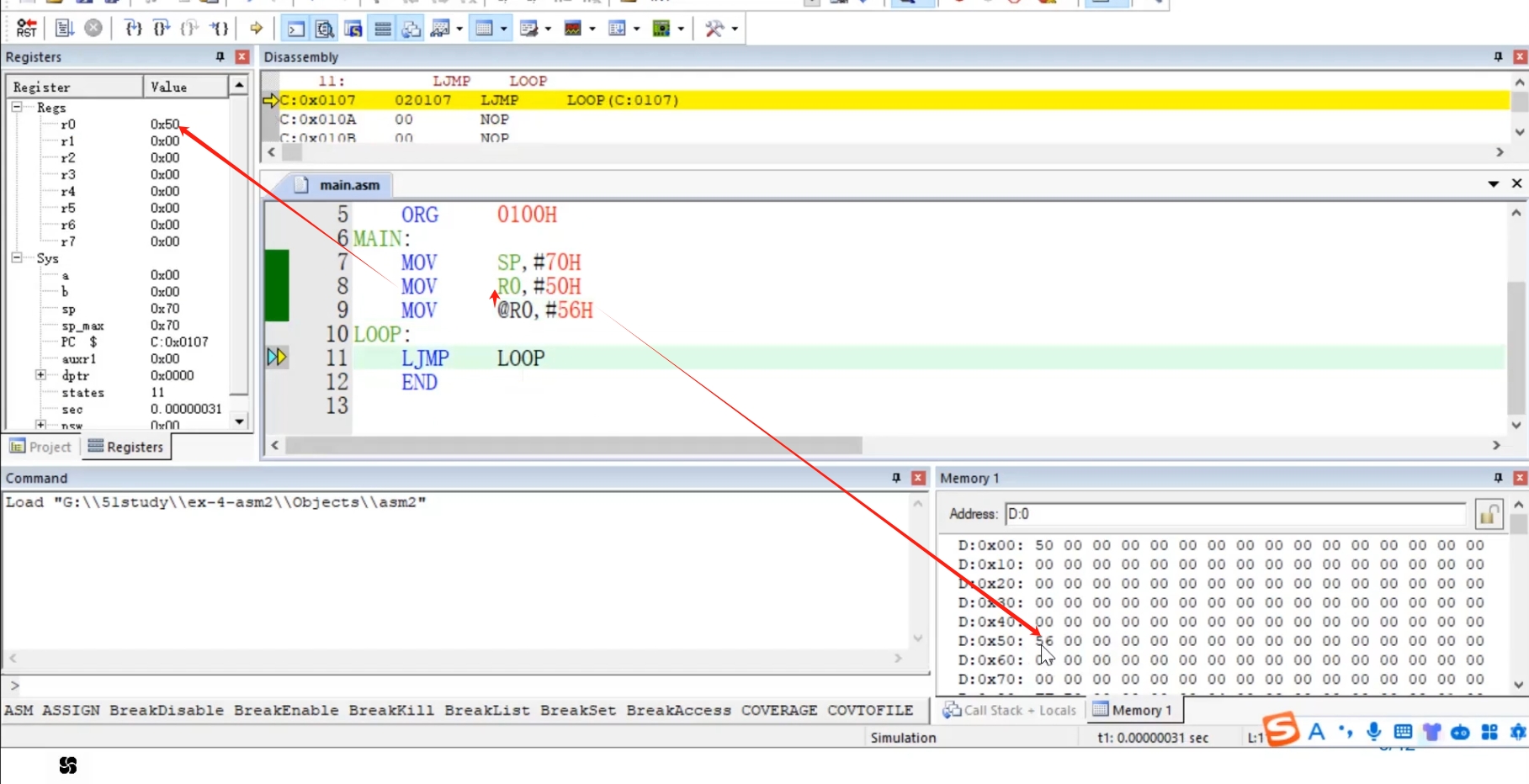

在编程调试时，Memory ADddress:写D:0即，内部ram从0开始

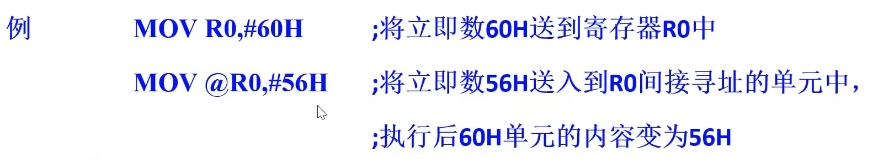

从上面可以看出，当把50给了R0后，再通过@R0，则修改了0x50的值



从Peripherals里查I/O








如有问题排查时，先看第一个错误，注意符号的英文格式。

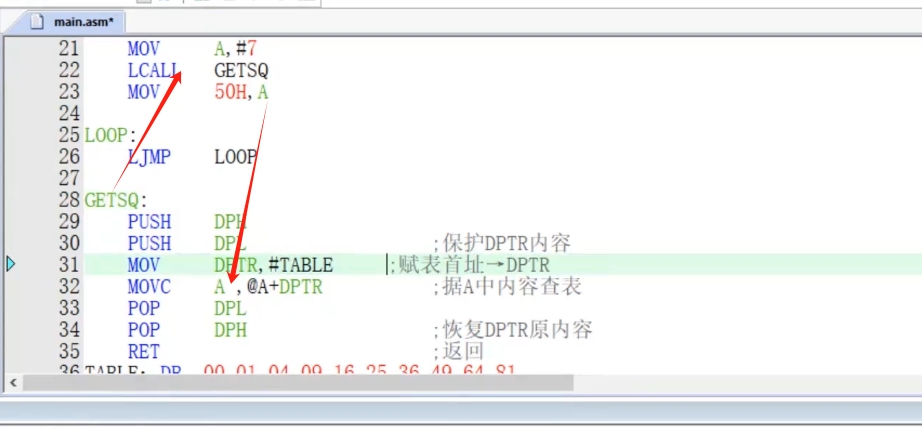

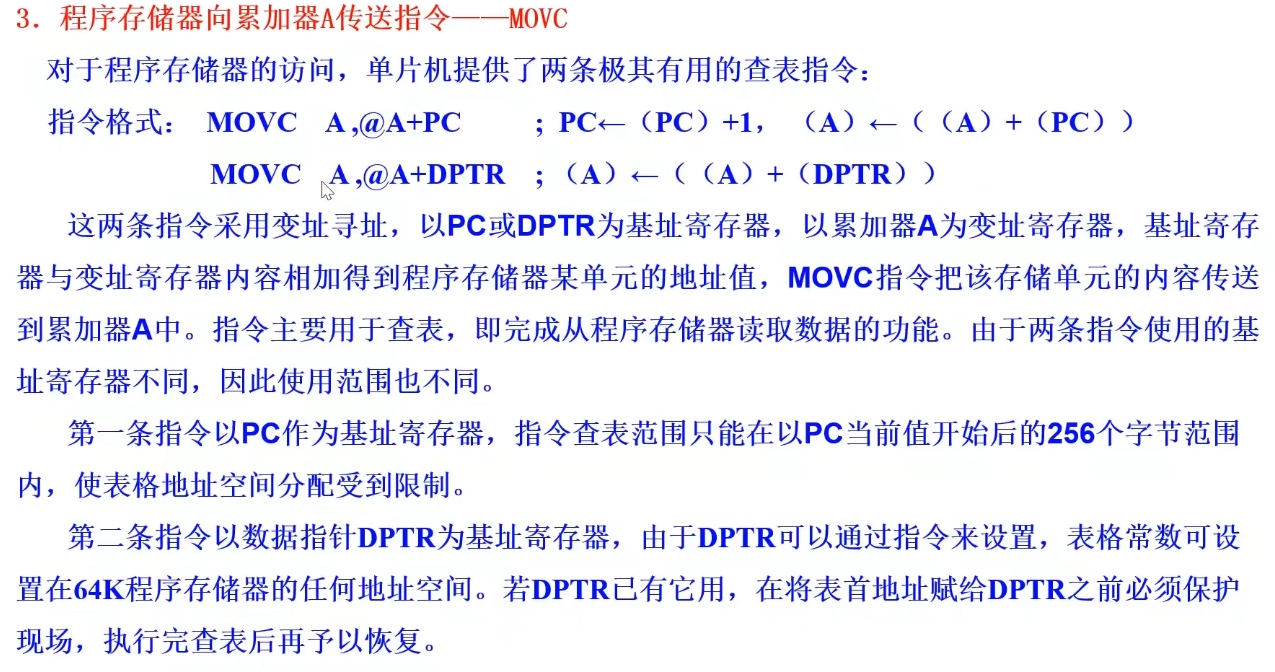

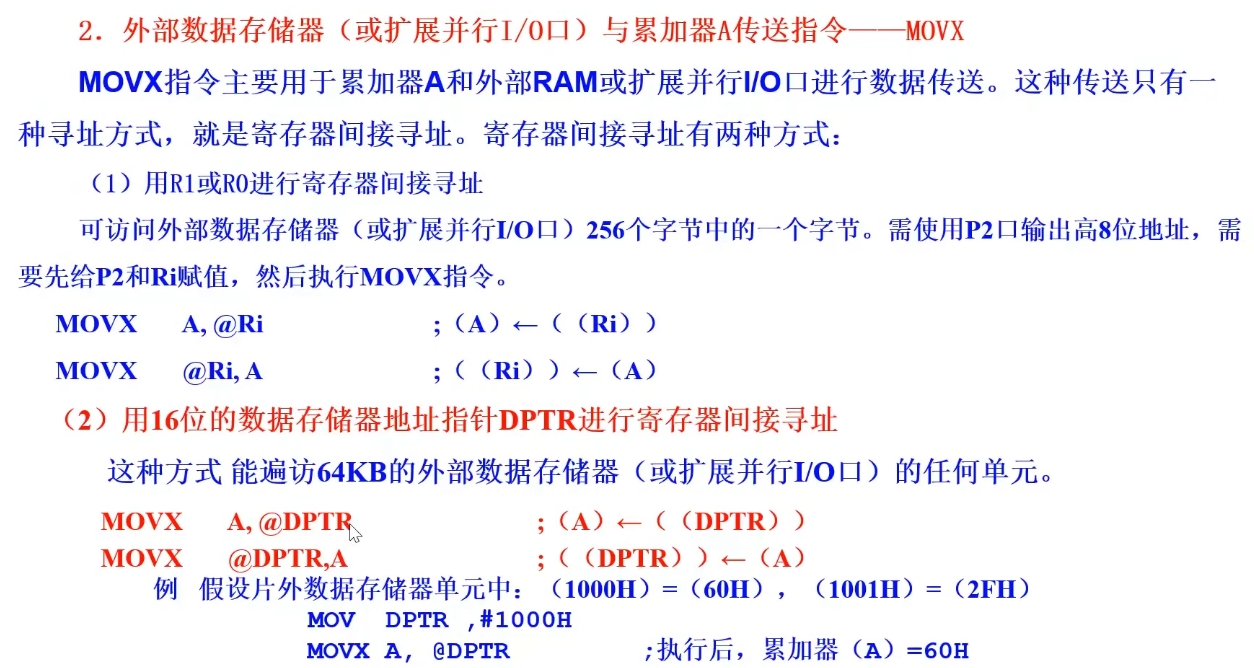

--数据交换指令：

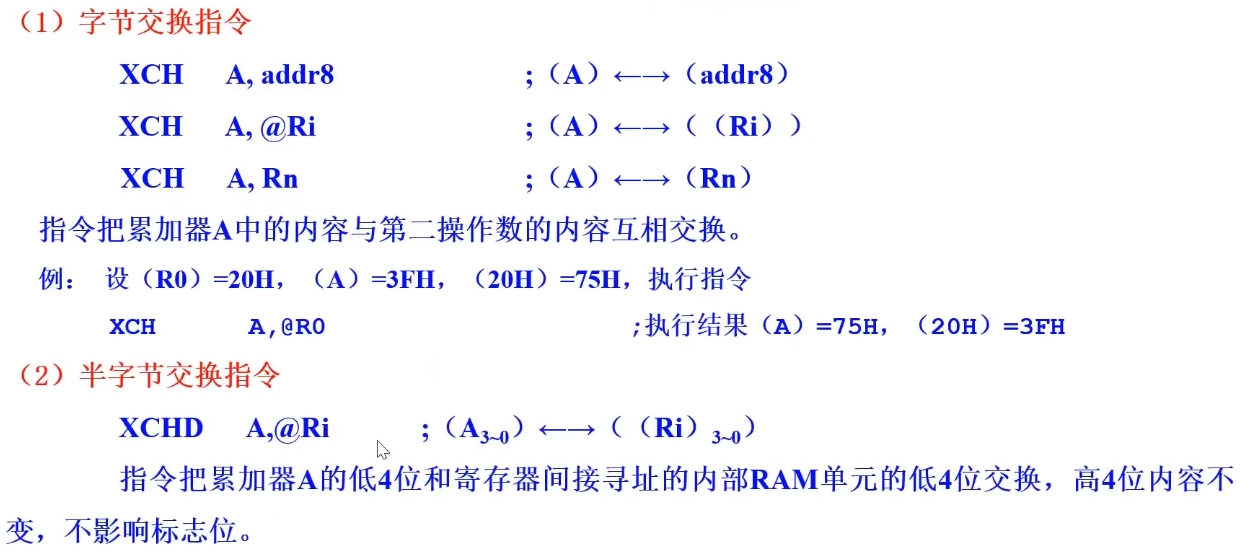

  --字节交换指令



--堆栈操作指令： PUSH addr8；  POP addr8；
压栈和出栈和前面学的中断流程类似
注意：A和ACC是一样的，但是将累加器A进行堆栈操作时，就不能使用PUSH A/POP A（此时是寄存器寻址方式）
而应使用PUSH/POP ACC；此时是直接寻址方式

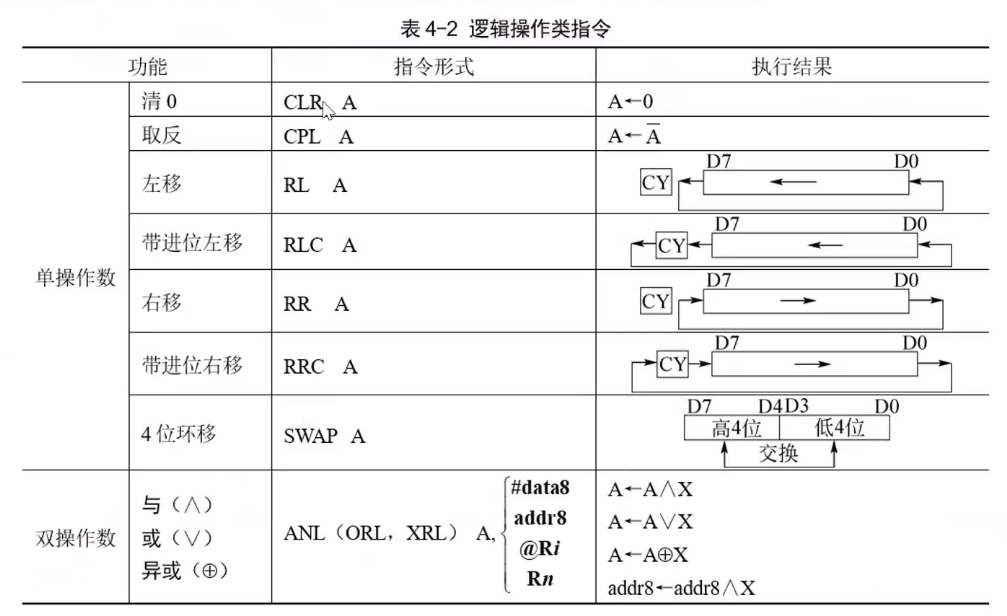

--逻辑操作指令


--双操作数的逻辑指令：ANL与,ORL或 ，XRL异或
--算术运算类指令
