【实验箱已发出】陈桂友教授《USB型 1T 8051 单片机原理及应用-8H8K64U》学习打卡

jnv***

第一课：

课程导论

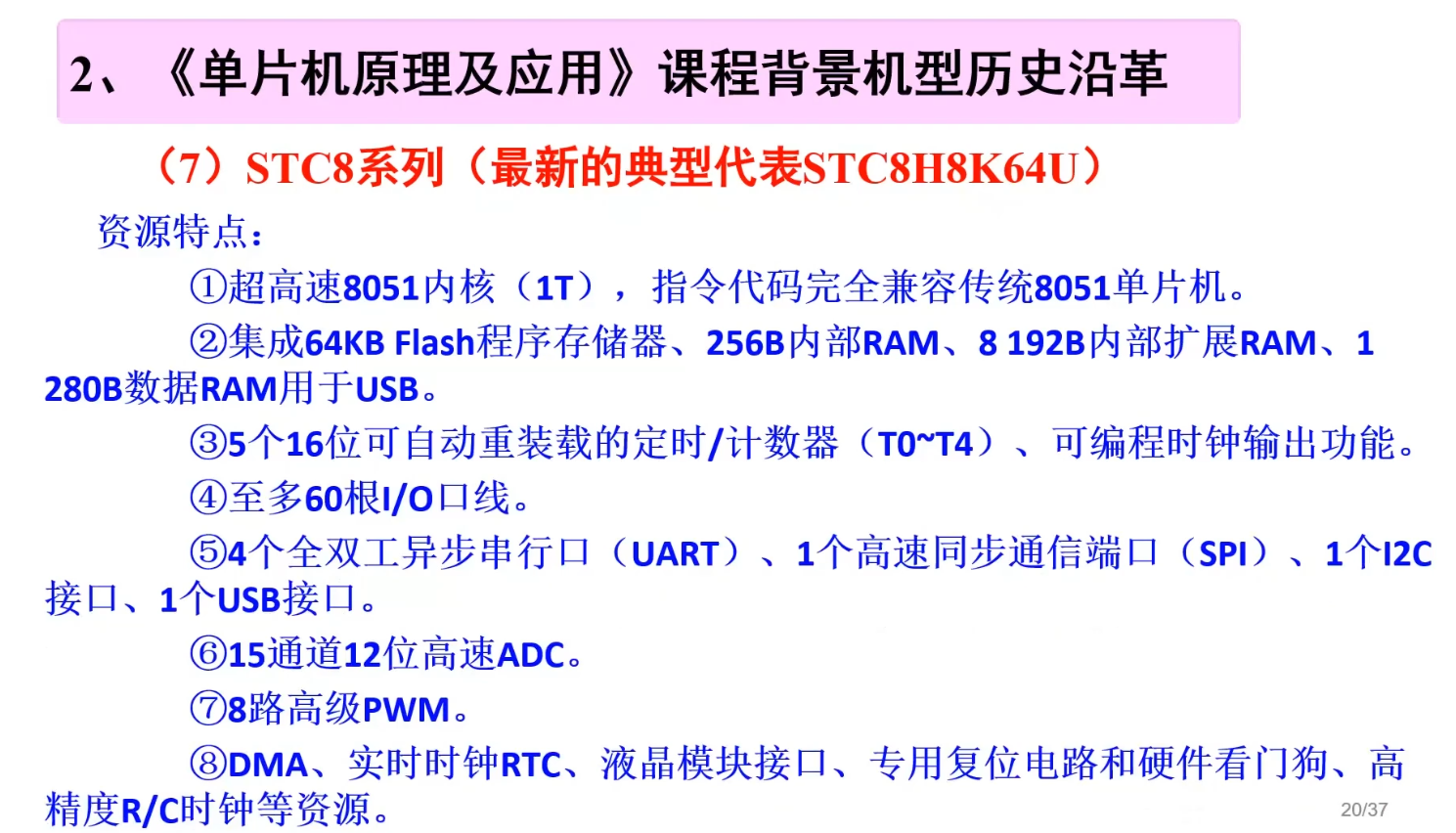

1.讲解单片机的发展，8051背景，以及STC芯片的优点


2.学习单片机的前置知识条件：如电阻、电容、二极管、三极管等电子元器件
思考题：怎么确定表面贴的二极管正负极：1.看标签；2.看文档；3.用万能表测量出来
3.实验箱的介绍

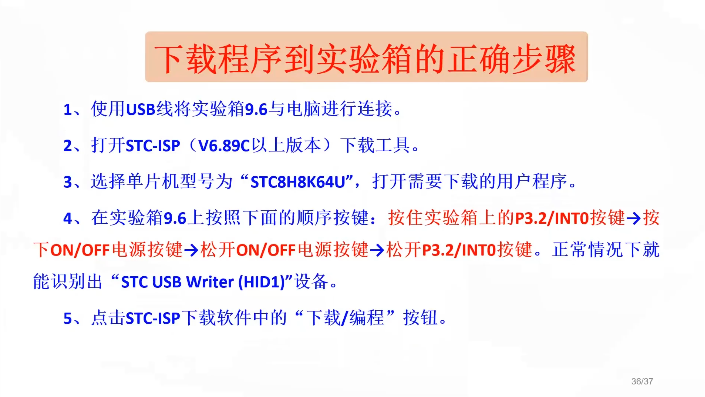

4.开发的软件，以及烧录步骤

jnv***

第二课：

1.学到了通过单片机的引脚去控制灯
2.通过C语言用代码的方式控制现实世界灯的闪亮，这是最振奋的，单片机的魅力即此。
    通过Keil uVision5创建项目，写代码。再通过stcai-isp-v6.94K软件下载到单片机上
3.完成了代码的编写到下载到亮灯的一整个过程。

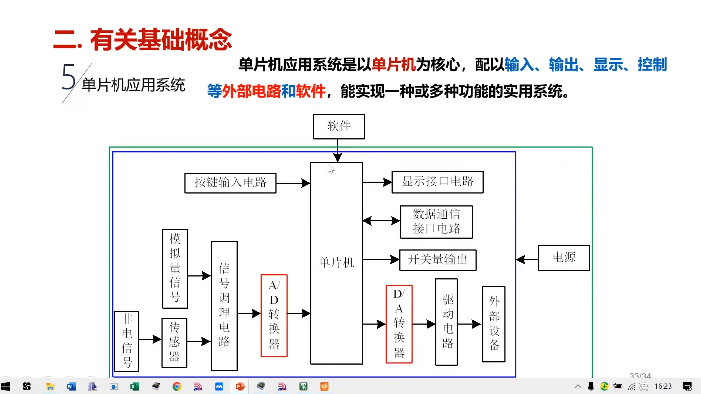

4.复习了数学的二、十进制等知识和其他的几个基础概念。通过下面这个应用系统可以把握整体框架

5.现有的单片机厂商及其经典产品。这里更感到了国产单片机STC打败恩智浦的骄傲。

jnv***

第三课：

1.知道了高电平和平时我们所想到的高电压的不同，生活中的高电压基本说的就是220V以上的。而逻辑电平，高于2.2V的输入认为是高电平，用数字1表示；低于0.8V的输入，认为是低电平，用数字0表示。
2.从低电平变为高电平是上升沿，反之是下降沿。
3.逻辑0和逻辑1。基本的逻辑运算：主要是与、或（相当加法，Y = A + B）、非（三角形前面有圈的图）、异或等。这里和C语言一样的（二进制）。按位进行运算，没有符号。即没有负值
4.单片机应用场景：特点是集成度高，体积小，功耗低（正常模式2.09mA）,可靠性高（经常应用于工业场合），价格低。主要场景：智能仪器仪表，电表，体重称，工农业实时监控（农作物生长监控管理），计算机网络和通信领域。电用电器（如电饭煲），医用设备，汽车设备领域以及办公商业活动等其他领域。

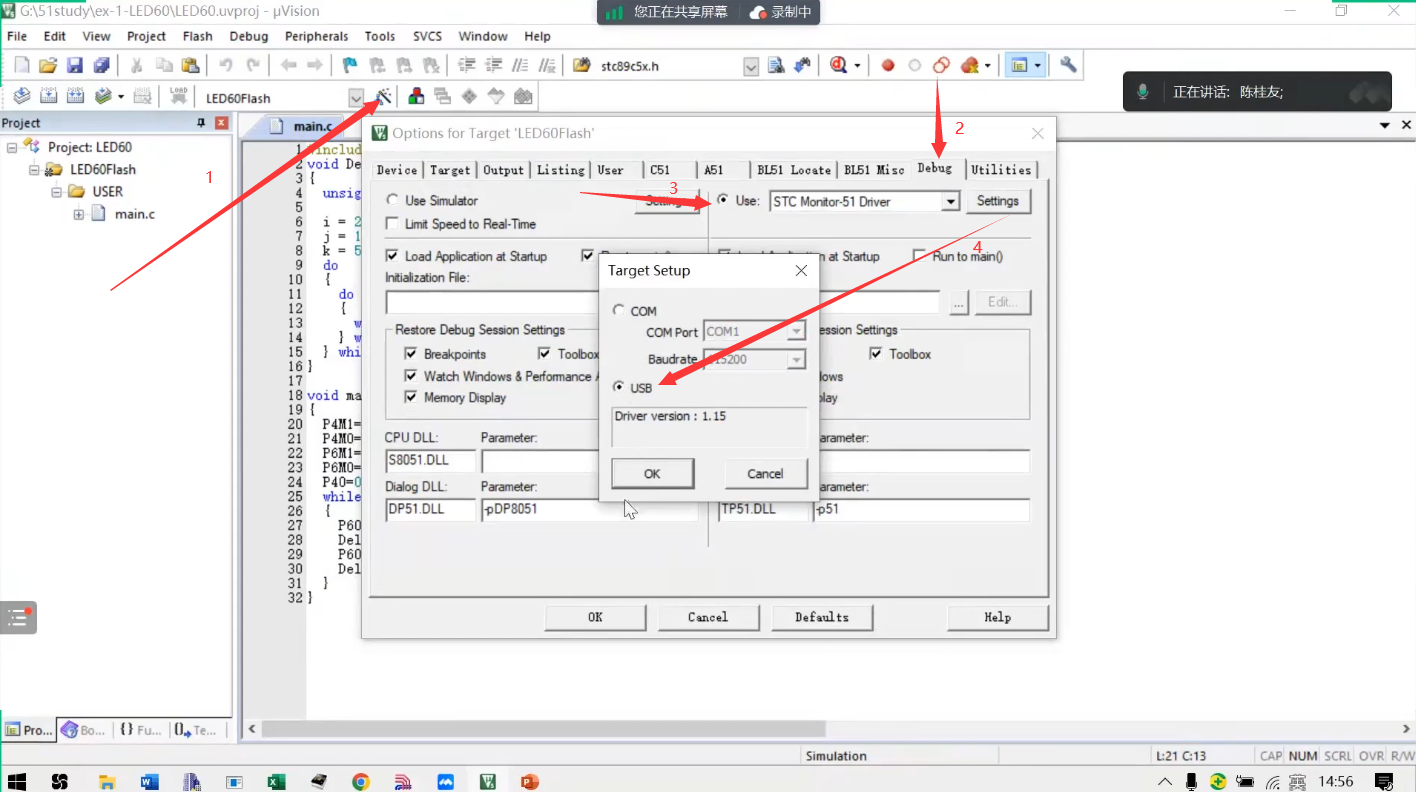

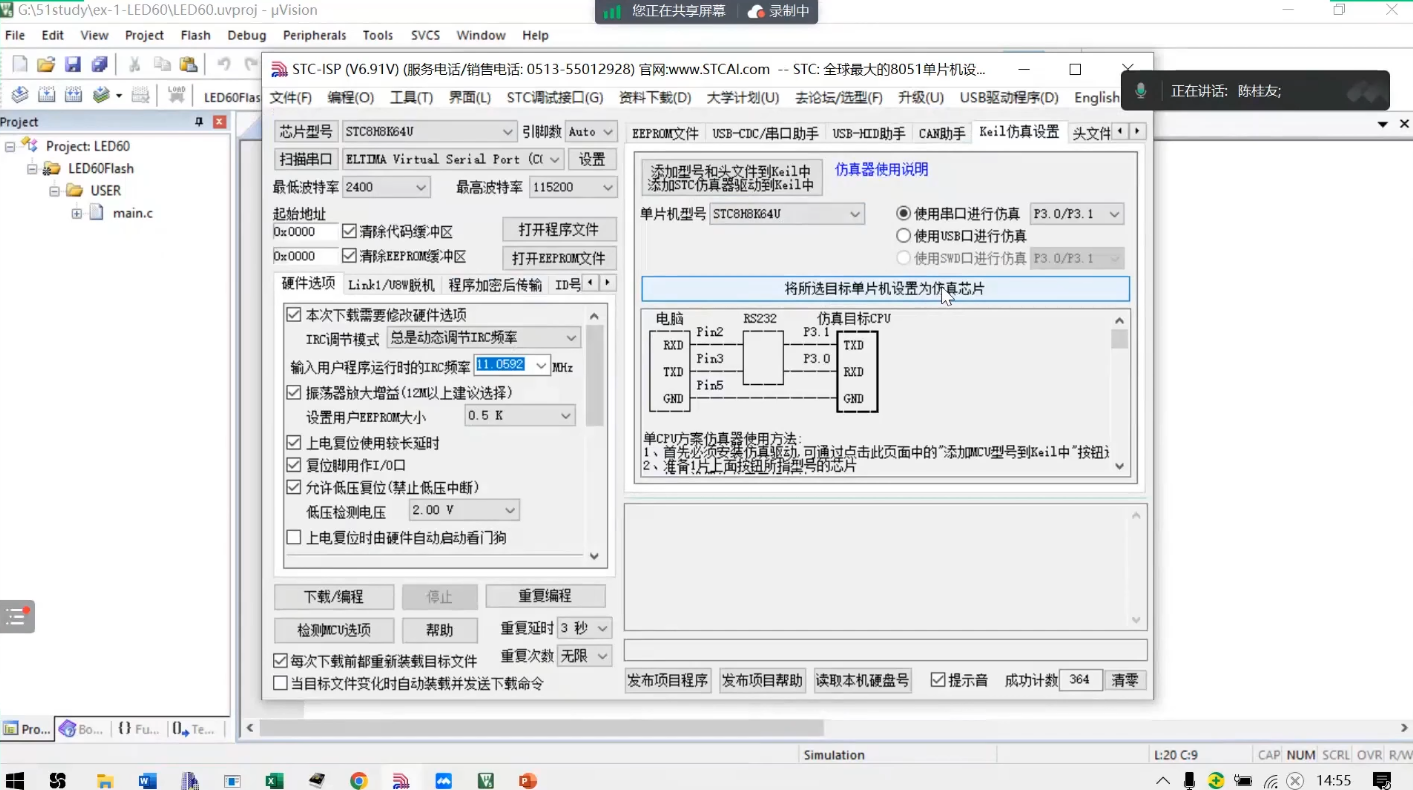

5.设置仿真（需要重新断电一下）（和我们开发程序打断点是一样的）





6.补充说明的众多应用领域。几乎处处可用
（打开施密特触发：（3.3/5）0.99/1.32低电平，1.18/1.60高电平）

jnv***

第四课

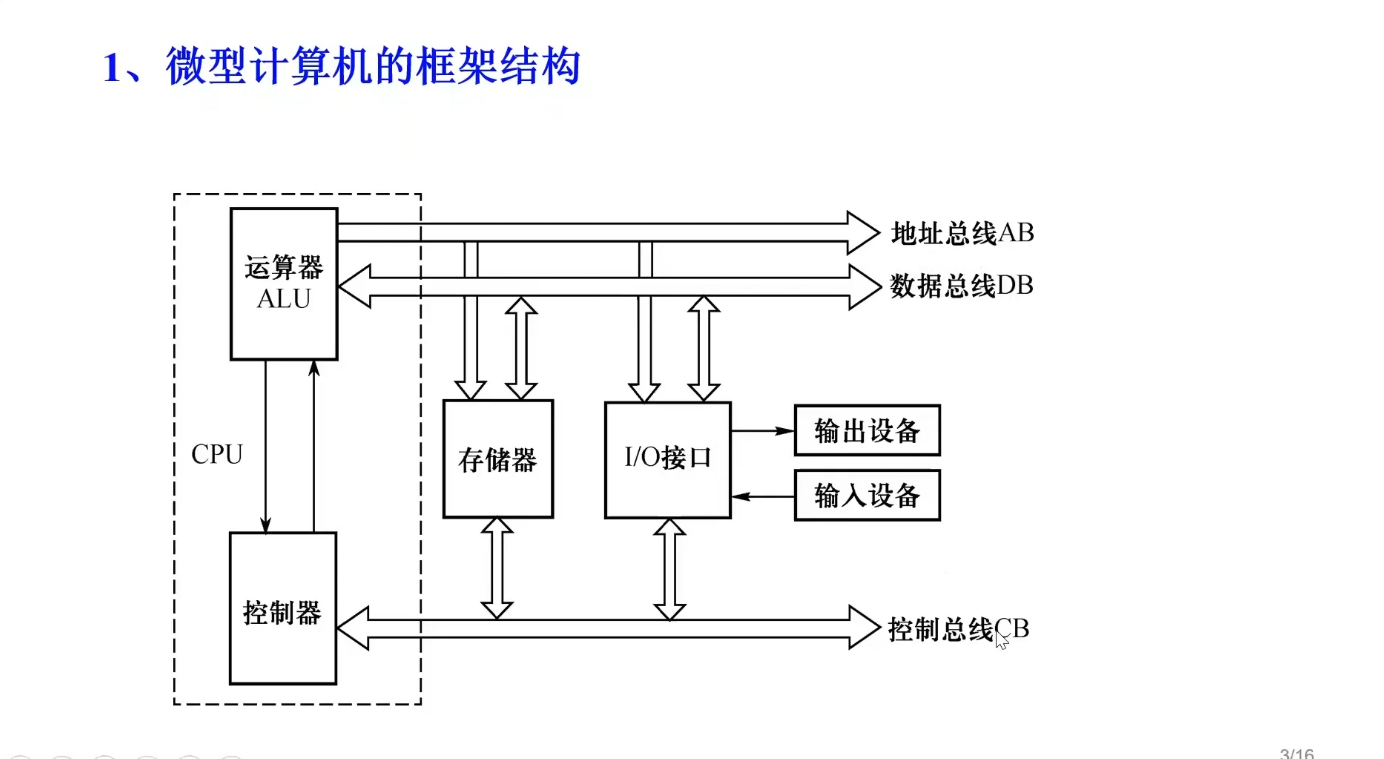

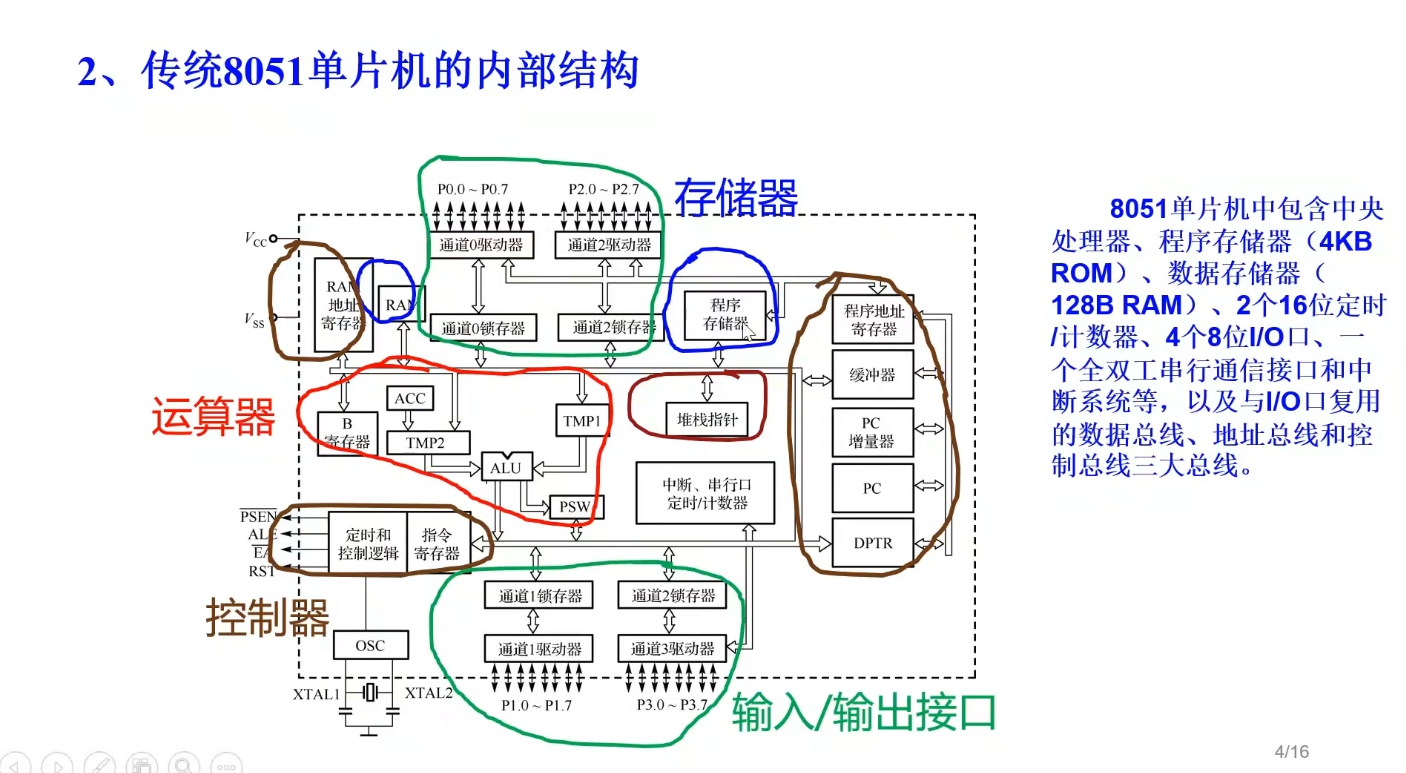

1.简单了解微型计算机和传统8051单片机的内部结构

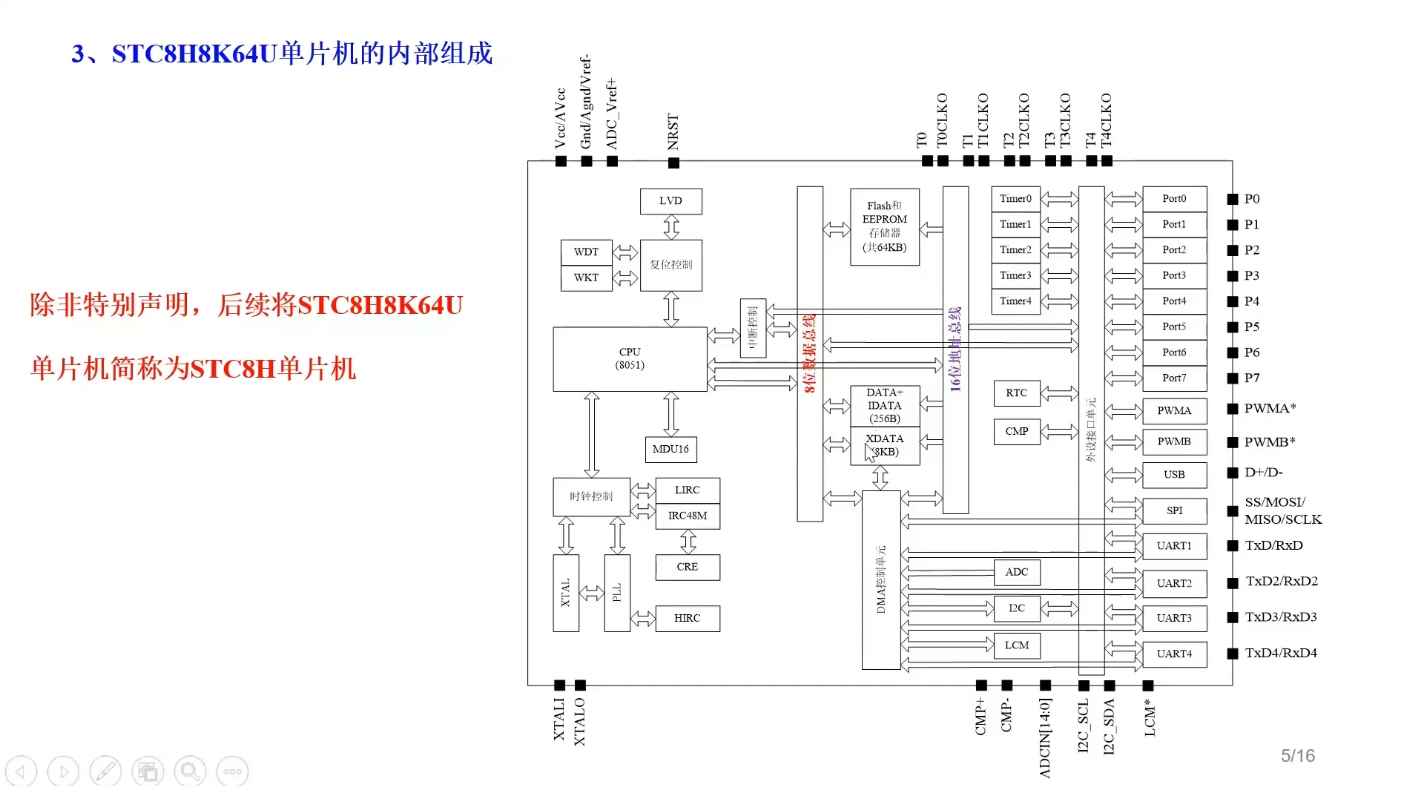

2.STC8单片机的内部组成和特性


   -CPU结构，P(PSW.0)奇偶标志位
3.特殊功能寄存器SFR，只能直接寻址，用MOV指令
4.其他用单片机手册补充。
一大半没听懂，还得从手册再复习一下

jnv***

第五课：
1.数据存储器。特殊功能寄存器（XFR）访问需要将P_SW2（BAH）最高位（EAXFR）置1，然后用MOVXA,@DPTR和MOVX@DPTR，A指令进行访问；SFR直接寻址访问。

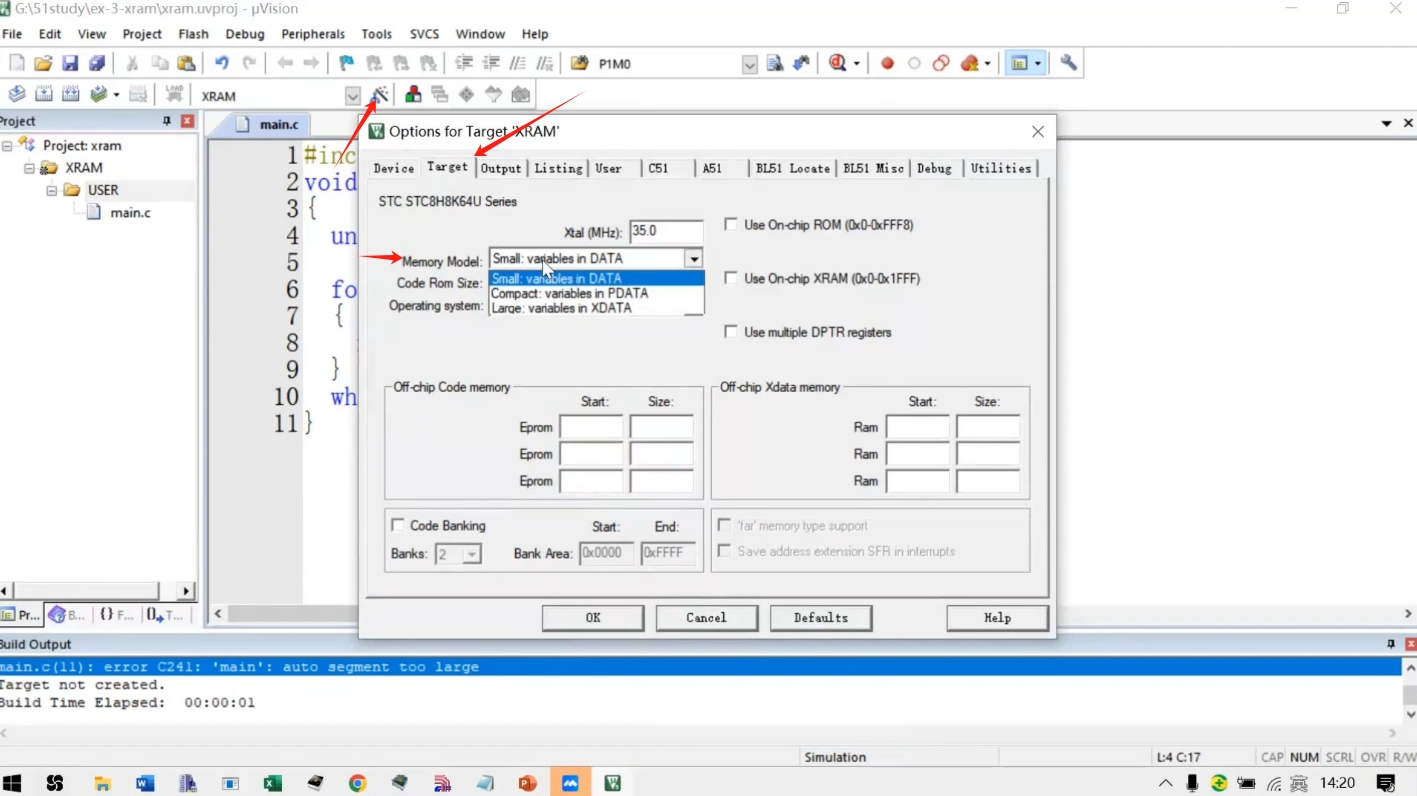

                    -XRAM：使用MOVX@DPTR或者MOVX@Ri形式，使用xdata声明类型即可，如unsigned char xdata i = 0。stc8集成了8192B的XRAM。如果需要用到超过
则需要进行修改编译设置成large


此时，所有的变量都会在xdata中，所有理想的不要修改large模式。
2.单片机的引脚（小圆点对的是第一脚，逆时针）。
---最小系统的几个注意点（电源，仿真，上电复位等）


---逻辑符号。STC8H没有P1.2（后续版本有可以选择的）
3.IO模式（PnM1.x，PnM0.x）。准双向口（270-150uA），推挽输出（强上拉输出，可达20mA，需加限流电阻），高阻（仅输入），开漏（内部上拉电阻断开，要外加上拉电阻）
   除P3.0，P3.1外默认都是高阻

jnv***

第六课：

1.选择好了单片机，通过资源分类进行设计配置。引角分配。->好习惯
2.复用功能就是功能引脚切换。P0口：ADC输入（ADC8-ADC14），口3、口4，PWM输出控制（如智能车的速度控制）。
    --P1：也有串口3，可以放在P0上也可以放在P1上（要从图上区分）。ADC转换输入，PWM输出，SPI通信线，IIC通信线。
    --P3：外部中断输入，SPI，IIC，串口1（下载，仿真调试），PWM输出
    --P4：spi，读写控制信号，串口2
    --P5：同样也有串口3的复用。这样可以在设计板子时有很大的方便。
3.通过手册查复用功能引脚切换寄存器

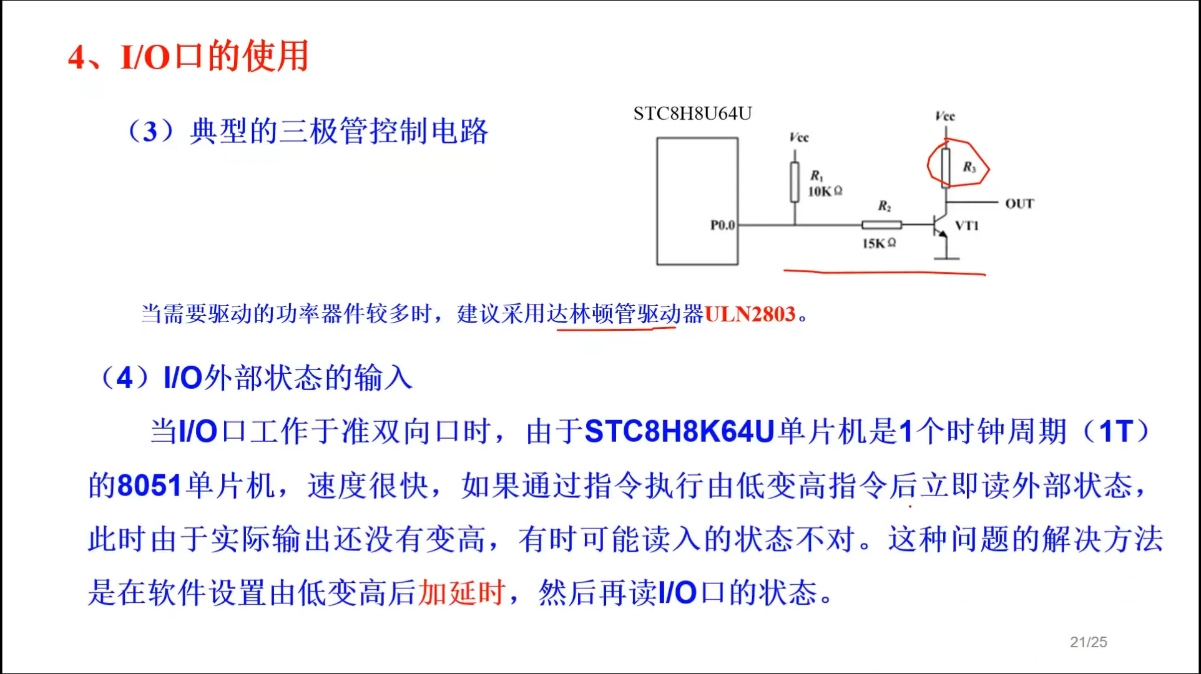

4.IO的使用。


   --拉电流和灌电流的方式推荐使用灌电流的方式。首先电阻一定要。保护作用，在设计时要考虑到电阻电流的大小问题，LED的内阻，选用合适的材料


   --也可以把R3换成蜂鸣器，如果控制功率更大了话，可以用场效应管的方式。
5.汇编语言

jnv***

第七、八、九、十。汇编语言学习笔记在后面：

第七课：https://www.stcaimcu.com/forum.p ... 0286&pid=102714
第八课：https://www.stcaimcu.com/forum.p ... 0286&pid=102719
第九课：https://www.stcaimcu.com/forum.p ... 0286&pid=103142
第十课：https://www.stcaimcu.com/forum.p ... 0286&pid=103220

jnv***

第十一课：

C51扩展的关键字：

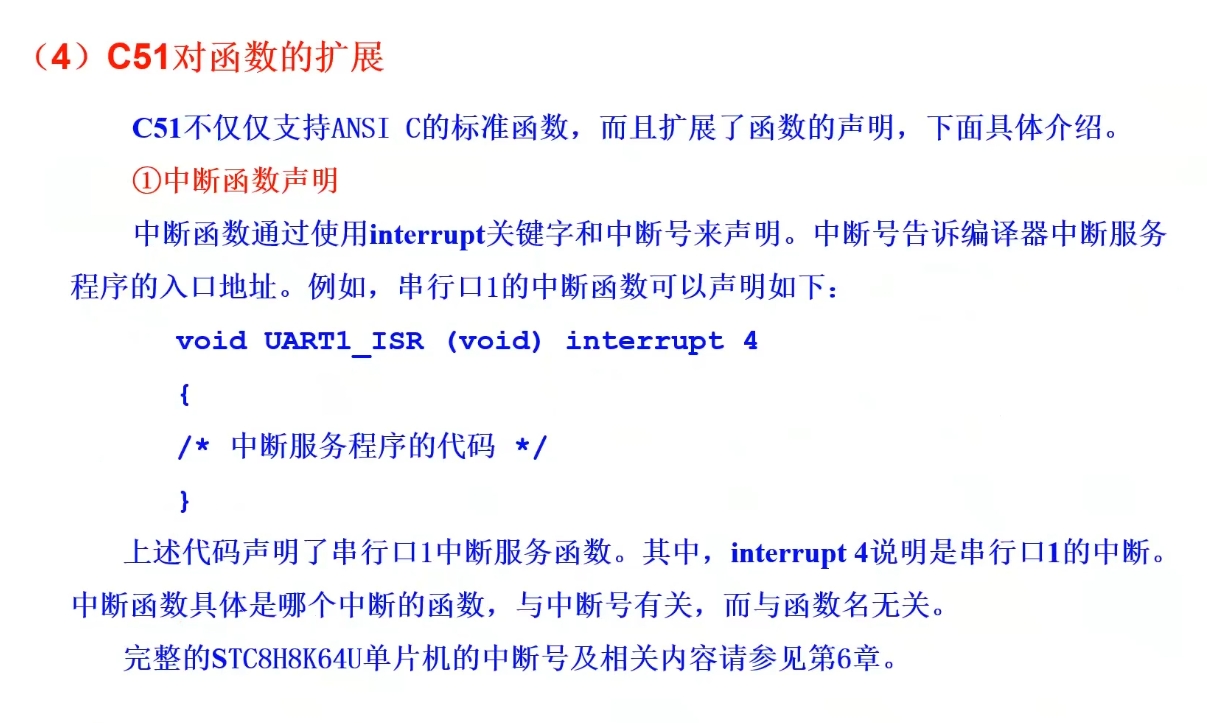

interrupt:中断函数

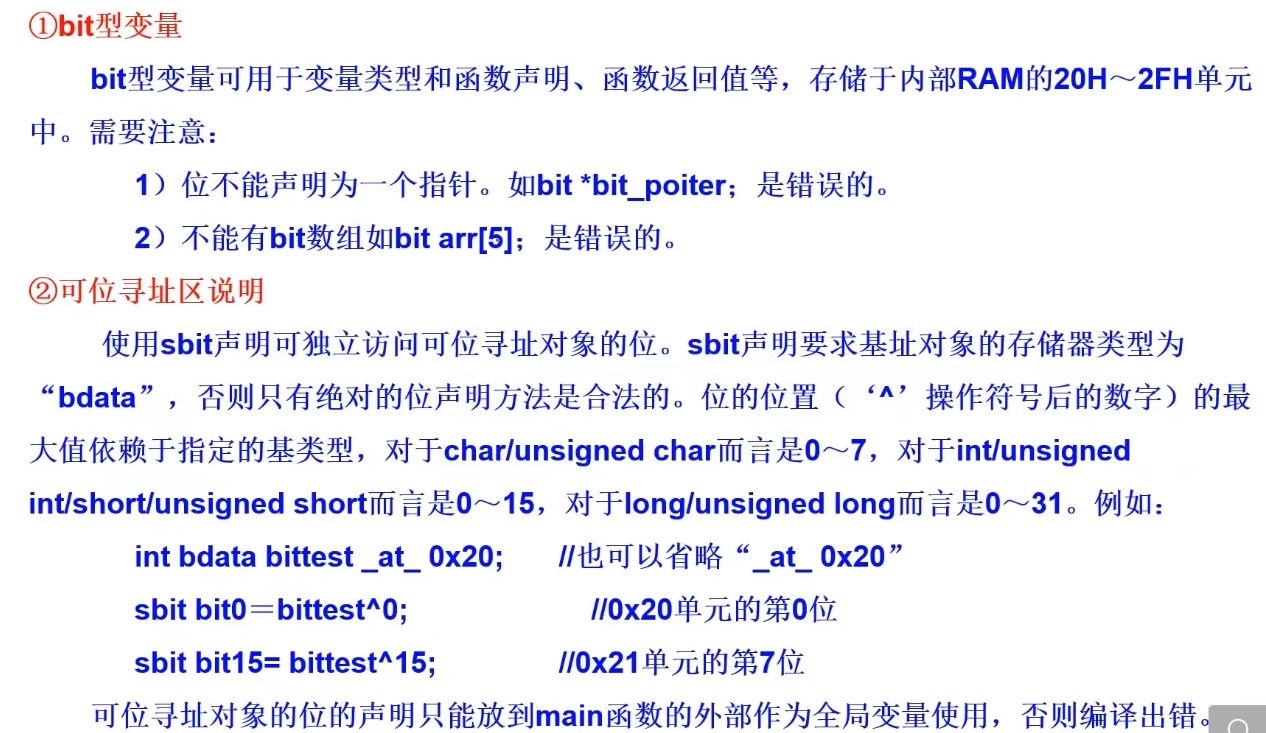

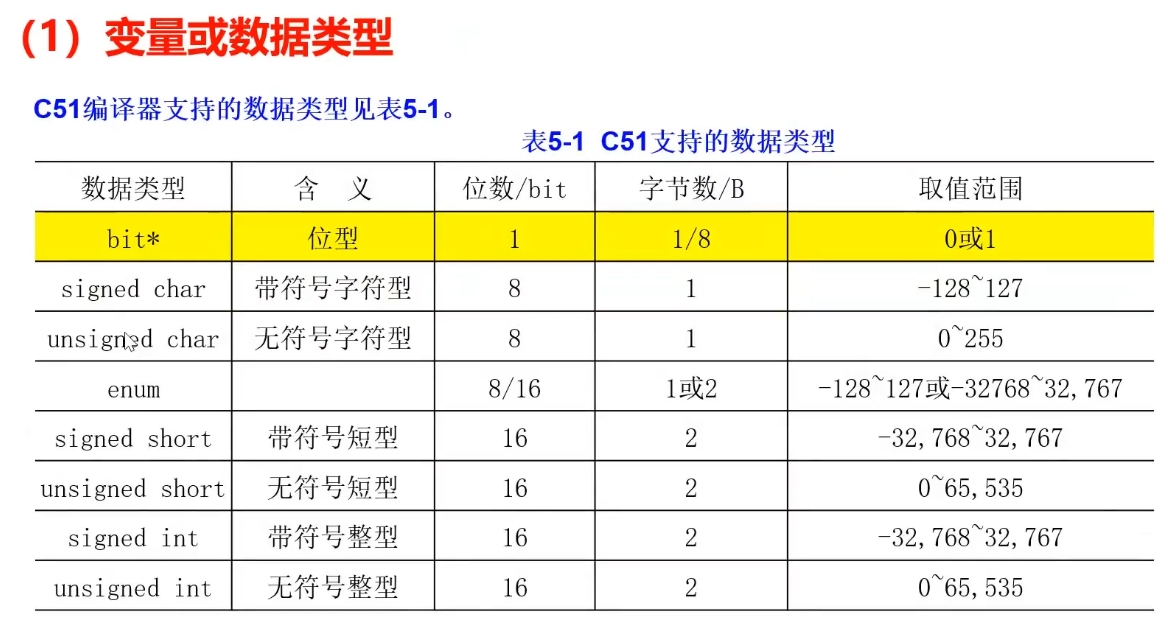

1.数据类型：




   --默认是带符号的(signed)

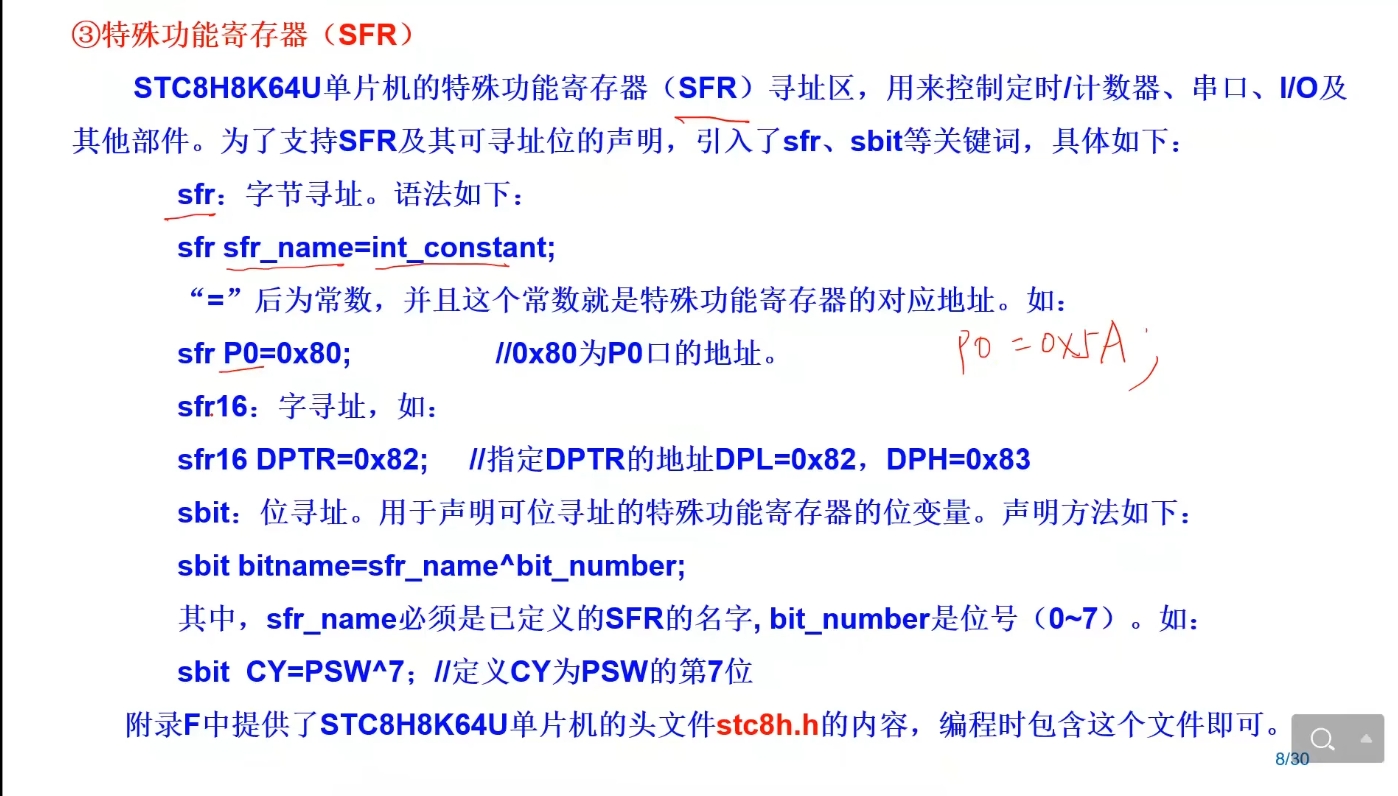

  ---sfr P0=0x80就是当我们配置IO模式时用当的。是寻址声明，后面就是地址。（sfr16用的少）

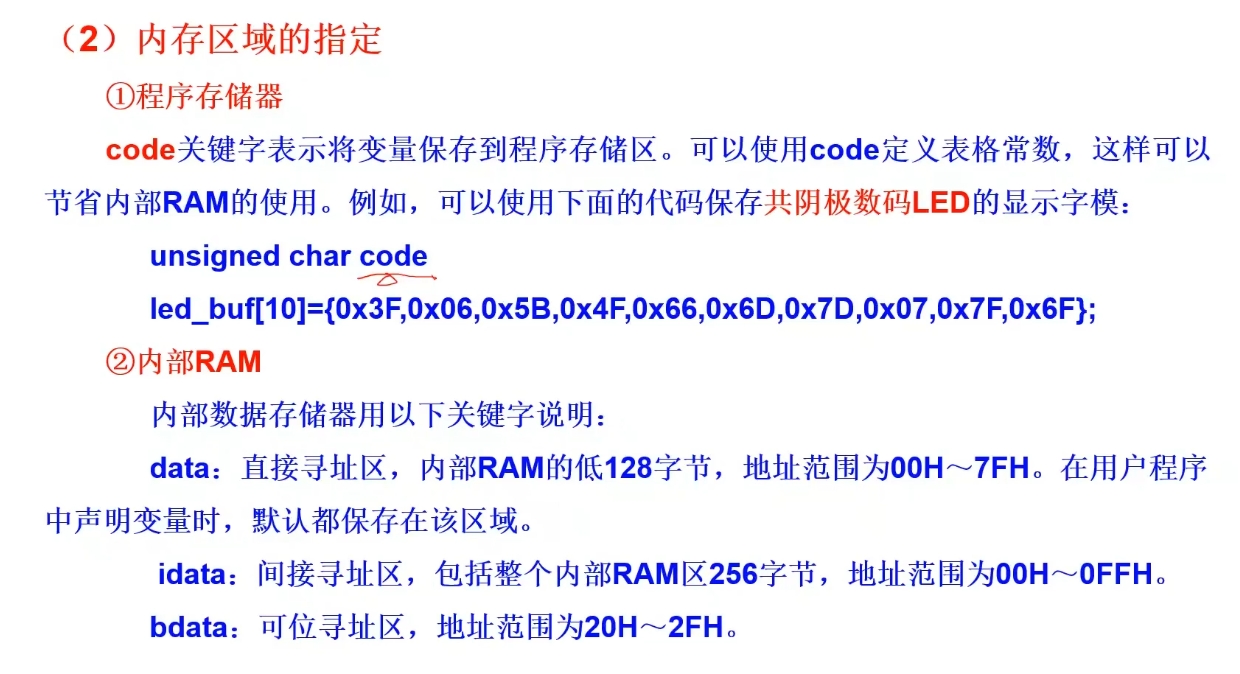

---code：不再变化，如果不加code默认放在内部ram（这个容量是有限的）当中了

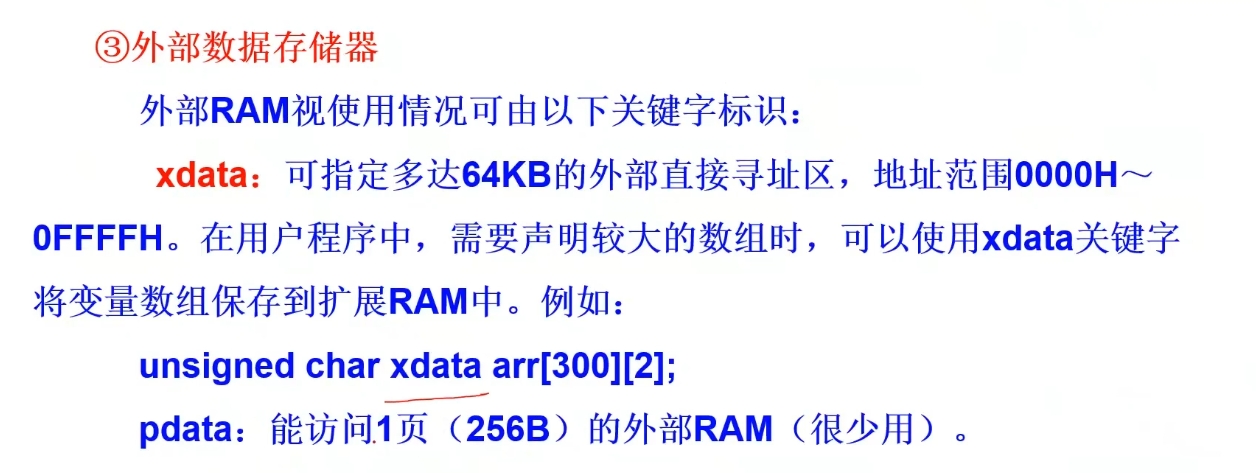

---用户的变量都放在xdata中。即便是放在了外部寻址区，但也不用考虑速度的，可认为是无影响.(pdata不要再使用了)

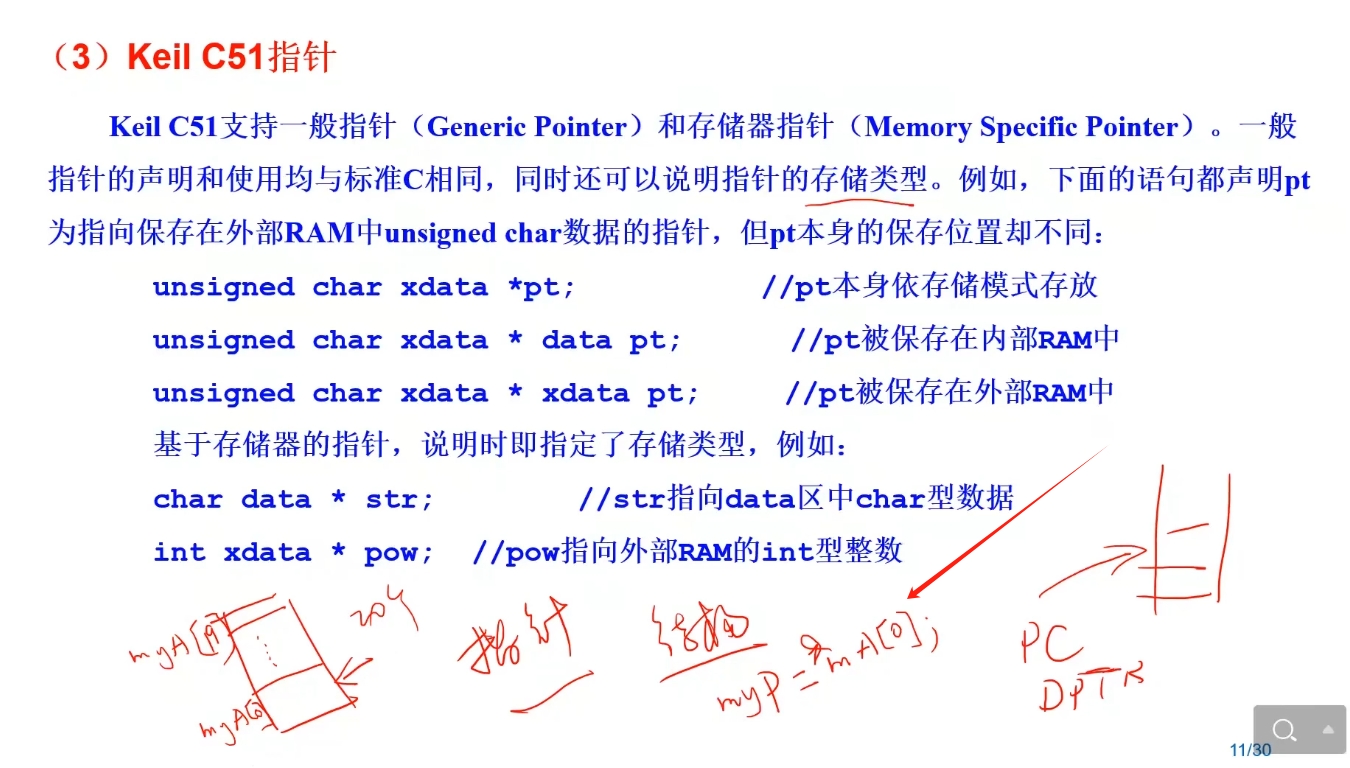

--- 这里的用组数第0个（第1个）元素地址，和我们之前学的C语言一样的

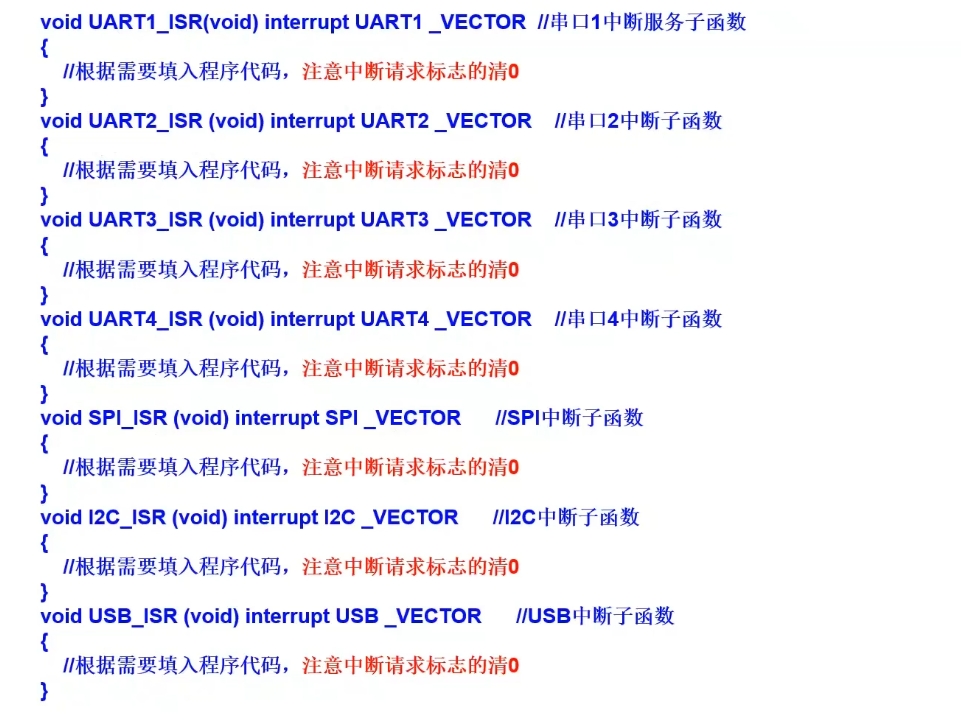

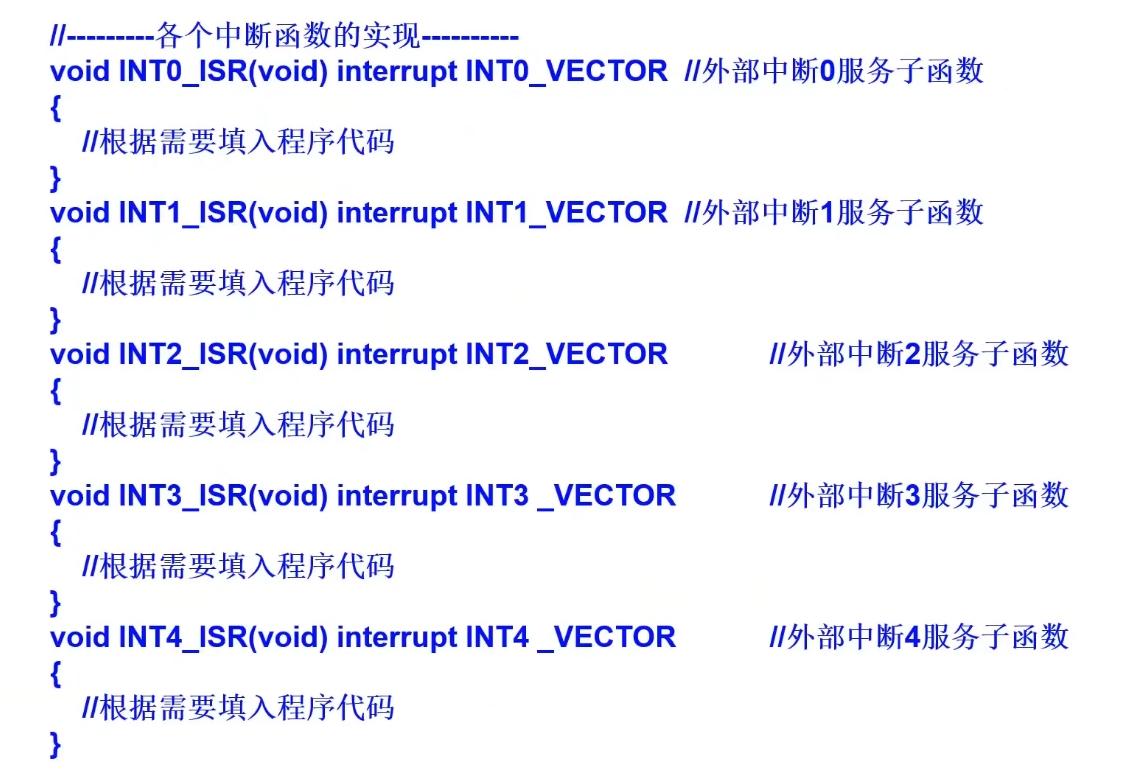

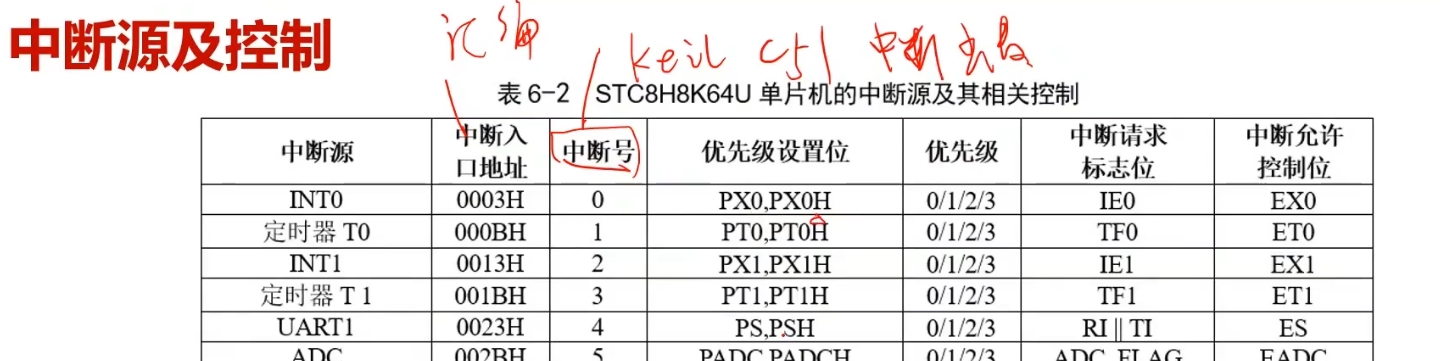

---中断号和地址是一一对应的。串口有很多（UART1-4）,命名时标清楚最好。
---中断号用#define 定义好，这样不用记了，如：#define UART_VECTOR 4;
2.关系运算符和之前学的一样。

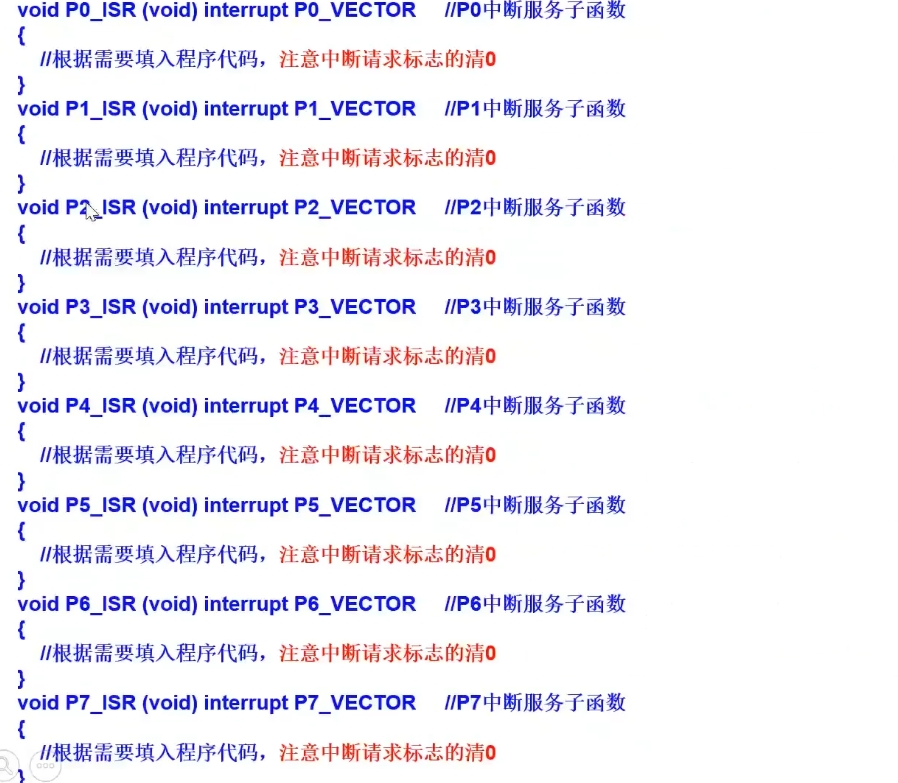

3.部分中断-->

jnv***

第十二课：单片机C语言设计实例：

1.通过STCAI—ISP软件的软件延时计算器，直接可以生成延时函数。注意频率和指令集（STC8H-->Y6）。

   ---->关于data本来就是存在内部的data，如果是xdata需要强制声明。但是如果是memory model设置成了（small）large则需要说明出来。
2.函数的生明在main前，实现放在后面。---->编程规范
3.仿真看--->“第三课”笔记。
4.

unsigned char LEDdata = 0x01,i;
复制代码

--->>>>这里有LEDdata的相关操作在视频中有，此处代码写不上去。发了不显示，看视频
5.对于EEPROM的使用基本操作。（结合文档说明）
6.void _nop_(void);  --->导入intrins.h头文件--->关于尖括号和引号的导入：

• 搜索路径：


  • 尖括号 < >：编译器只在系统标准包含路径中搜索头文件。
  • 引号 " "：编译器首先在当前文件所在的目录中搜索头文件，如果找不到，再转到系统标准包含路径中搜索。

• 用途：


  • 尖括号 < >：通常用于包含系统库的头文件。
  • 引号 " "：通常用于包含用户定义的头文件或项目特定的头文件。


jnv***

第十三课：

1.感悟中断：就像聊天过程被打断问路，回复好对方后，继续聊天。在主要的事情过程中，中断进行他的任务（异常事件，某种请求）
2.中断源（问路），中断响应（回复），中断服务（整个处理过程），中断返回（继续聊天，回到刚刚的话题）。

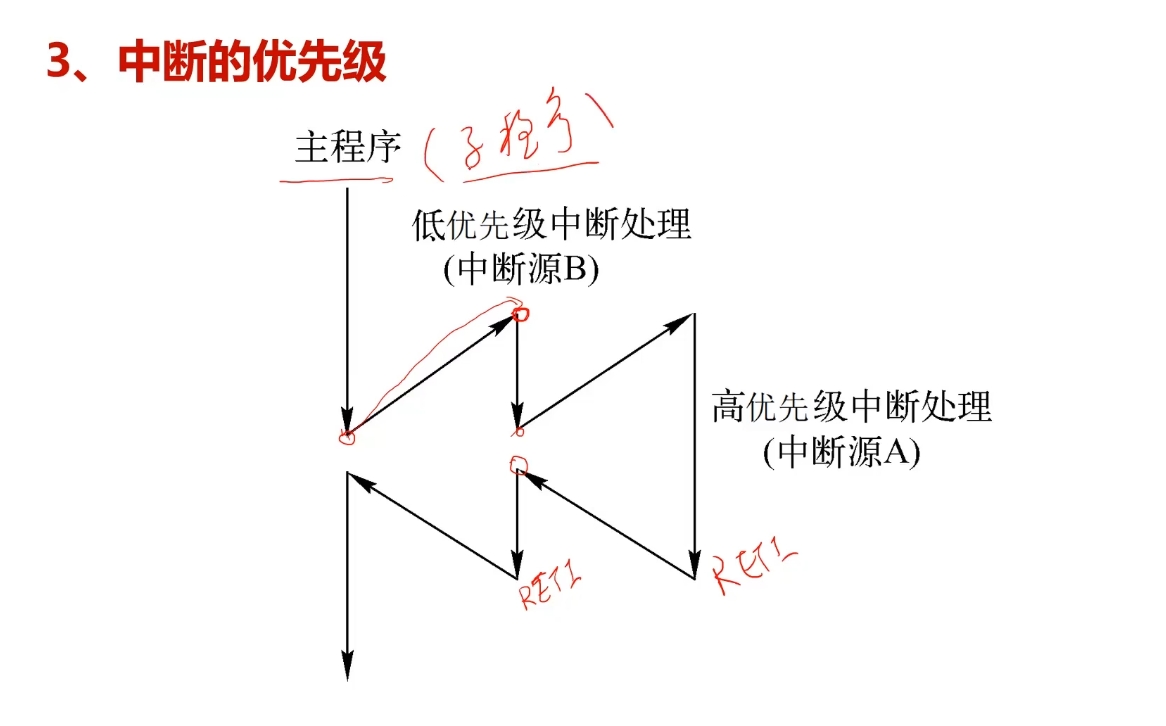

3.多个中断源可以有优先级，先响应优先级最高的请求。-->中断嵌套
   ---如果同时进来多个中断源（全挂起）先处理优先级高的，再处理优先级低的。都会处理，不会丢失。
   ---如果再在处理中断，当来了一个更高优先级的中断源，那么，将中断此中断服务先处理高级别的中断源。再回来（好理解）


4.中断的产生是随机的，即保护断点，又保护现场。返回地址（断点地址） 保护现场---》用寄存器存值
5.开中断和关中断。开中断又称中断允许，之前学的讲的中断使能。关中断，中断禁止。（中断的撤除，有些能自动撤除，有些不能--->需要手动）
6.堆栈，和计算机的一样
二，STC8

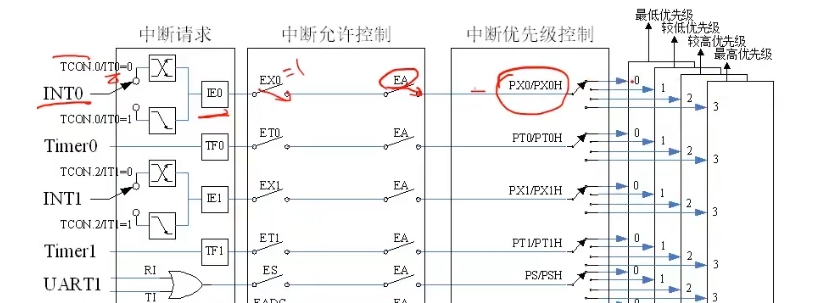

中断怎么走通：如INT0，有两条路可走（指定），TCON.0 /IT0 =  0或1，上面的0可以上升沿或下降沿都将会把IE0置为1，而下面的1只能是下降沿才行。EX0,EA =1通过。PX0/PX0H设置中断的优先级（四个）3最高，0最低。默认：0

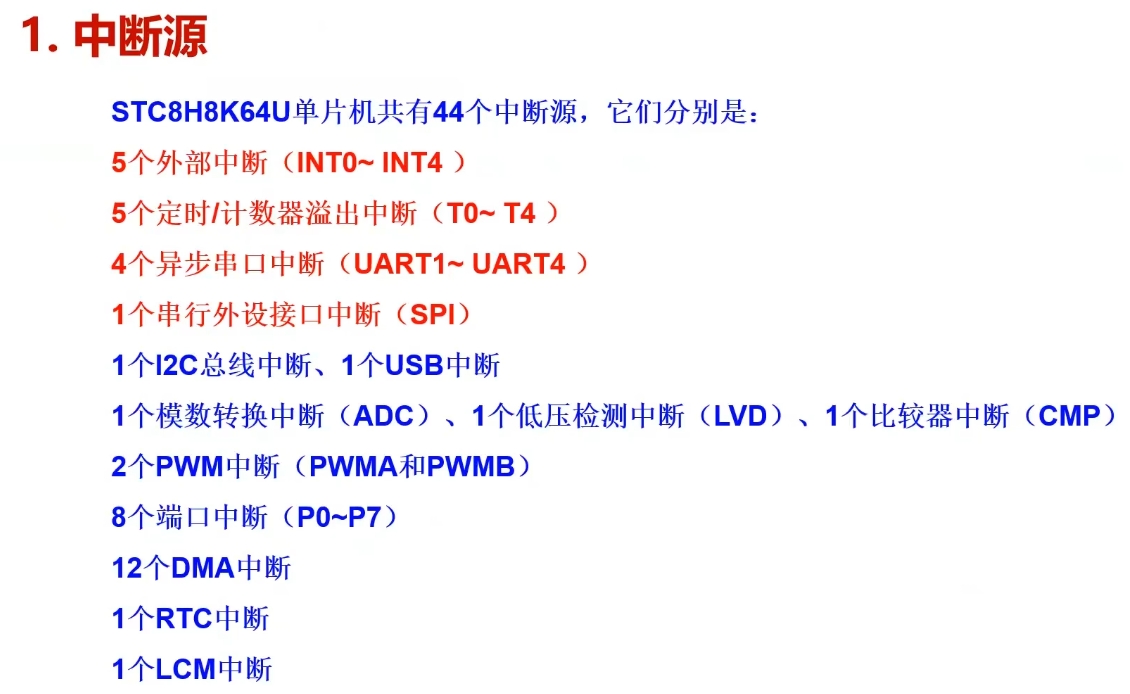

STC8中断源在手册里找到。

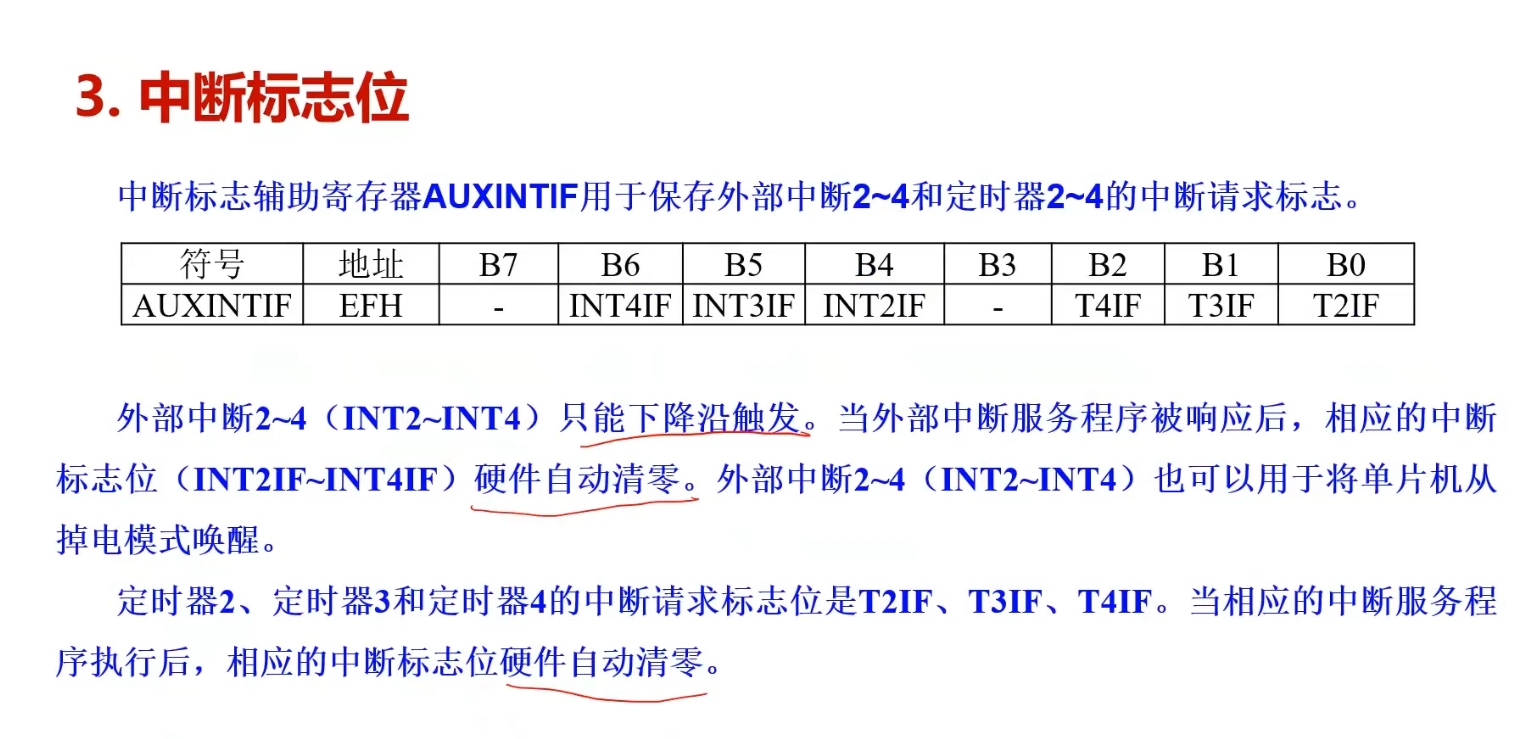

所有的外部中断，中断标志--->自动清零

C语言中的清零：SCON = 0x0；S2CON = 0x0；S2CON &=0xfc； （1111 1100）
