AI8051U 温湿度计分享

哈哈*** · 发表于 2024-8-18 23:50:30

本帖最后由 DebugLab 于 2024-8-18 23:57 编辑

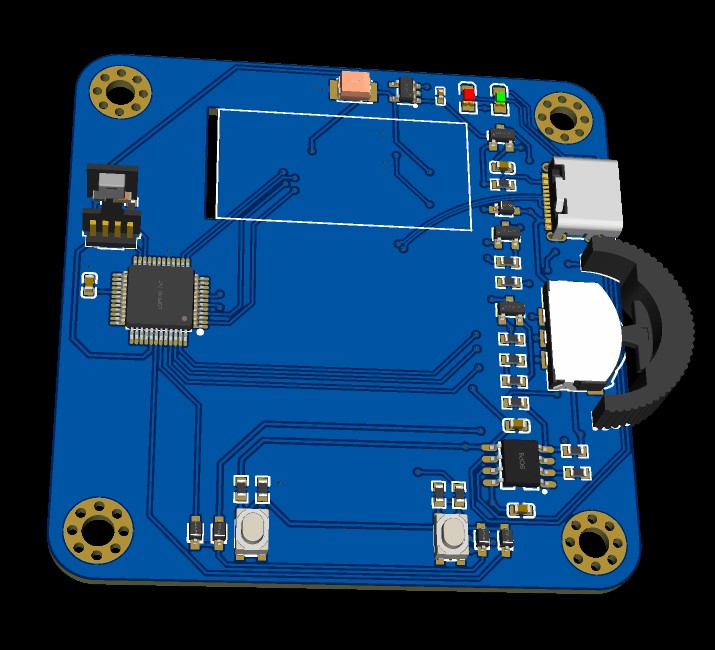

先看实物图：

很简单：一个屏幕一个温湿度传感器一个拨轮开关一块屏幕
电路设计：

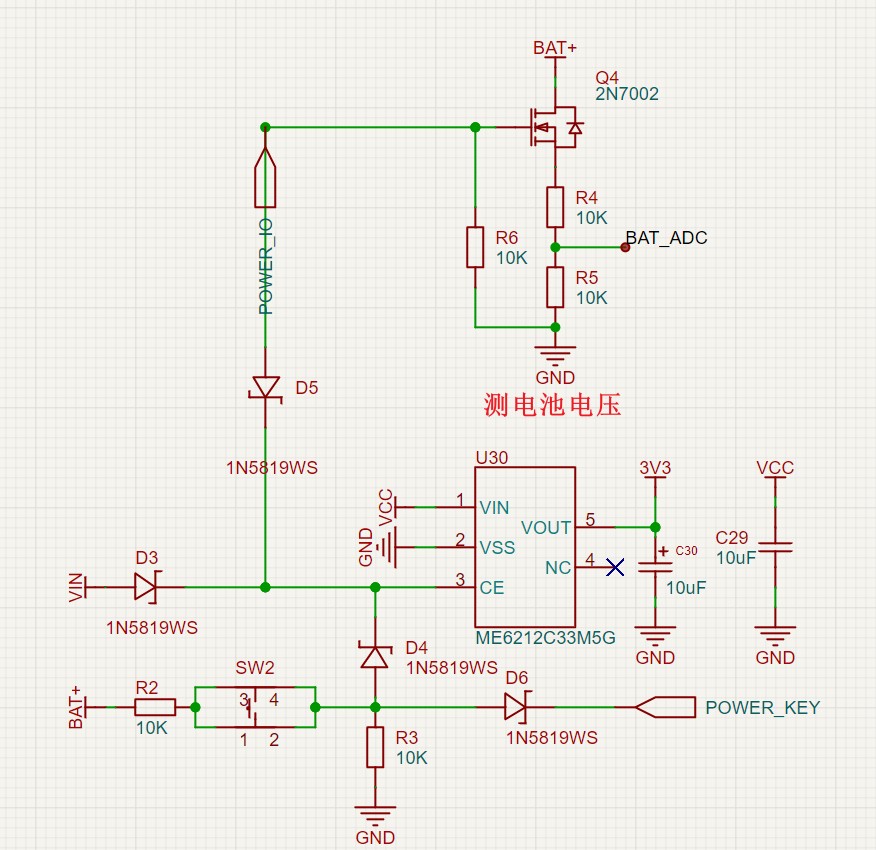

网上看的一键开机电路，能实现按键开机，自动关机，充电自启的功能。
关机的时候直接切断电源，基本没有耗电。

拨轮开关没加下拉电阻，直接使用AI8051内部的下拉电阻，省三个电阻

USB差分线过孔两次，实测正常使用，没有影响

未完待续......

哈哈*** · 发表于 2024-8-18 23:53:42

锂电池充电使用的是常见的TP4056
充电的适合发烫，如果放在3D打印的外壳里面，会影响到温湿度计
选用DCDC充电芯片更好

哈哈*** · 发表于 2024-8-18 23:56:07

电源自动切换，使用一个PMOS管，USB插入的时候，单片机使用USB供电，同时USB给电池充电

嵌入*** · 发表于 2024-8-19 00:57:19

有点漂亮

NT*** · 发表于 2024-8-19 08:05:41

wnag*** 发表于 2024-8-19 06:28
什么鬼，居然还有马赛克

昨天鬼节

so*** · 发表于 2024-8-19 08:09:17

有点浪费资源了。好多引脚都没用

哈哈*** · 发表于 2024-8-19 10:45:55

so*** 发表于 2024-8-19 08:09
有点浪费资源了。好多引脚都没用

引出引脚的话，有时候也用不到

哈哈*** · 发表于 2024-8-21 09:33:29

按键挂机引脚，我当初使用内部10K下拉电阻，实测不能关断，要外接5K下拉电阻才可以在关电时，放掉电

哈哈*** · 发表于 2024-8-21 09:34:28

原理图中按键连接错误，没有警告也没看到

哈哈*** · 发表于 2024-8-21 09:35:23

屏幕背光控制引脚忘记连接单片机P11引脚，要飞线，考验焊工
