32G12K128学习记录

不***

32G12K128是我第一个学习的单片机，目前刚上大二，想学习单片机一块的知识，有c语言，数据结构和模电的基础

希望能学得轻松一点。

第一天：第1集:介绍了单片机是是什么，单片机是一种集成电路芯片，它集成了计算机的基本功能部件，内含cpu，存储器，io口等。讲解了原理与应用

第二集:对STC试验箱的外设进行介绍，讲解了一些硬件的功能

第三集:讲解开发环境如何搭建，keil5软件和stc-isp的使用,感觉keil5的环境搭建真的很复杂,搞了好几次才搞定,为什么keil5没有自动补全功能呀，编码过程中变量打错大小写也没提示，这个能调吗求教。

第四集：讲解了LED灯的点亮原理，通过产生高低电平来实现LED灯的点亮，创建了一个用来复制的基本项目，还实现了软件复位可以解放双手不用每次烧录都需要按复位按钮了，虽然弄了好久。

第五集：讲了ASCII值，二进制的转换，printf函数，这些我大多都学过，但是我在实践中还是产生了很多问题

比如

if( DeviceState != DEVSTATE_CONFIGURED )         //                        continue;                if( bUsbOutReady )                                                                                {                        usb_OUT_done();                }

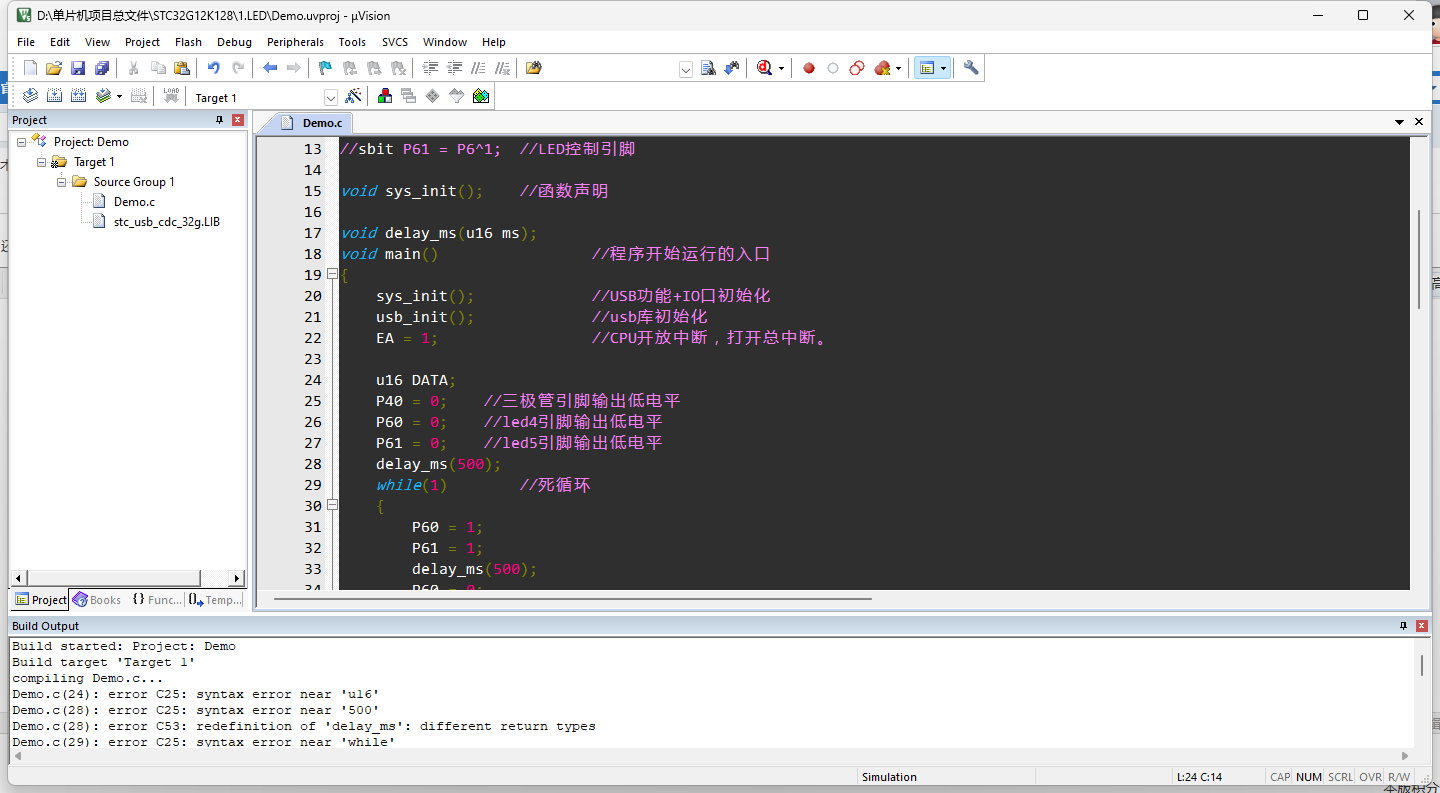

循环前定义变量报错

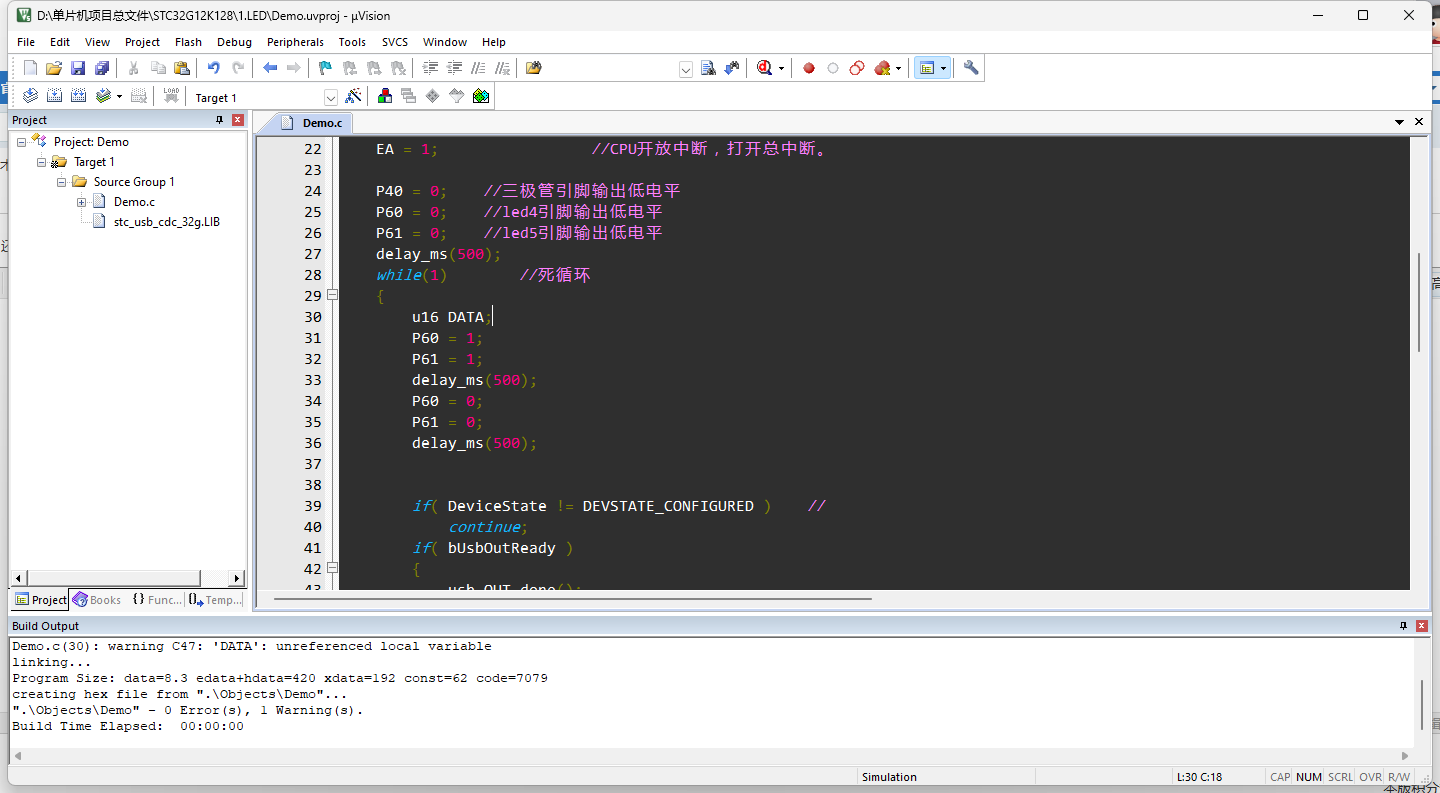

循环里定义变量

为什么输出只能在这一部分中写呢，这是什么呀，然后我想创建变量，数组啥的都会报错，报错位置都在创建变量和数组的地方，然后我后面发现把创建变量放在循环内部创建就不会 报错这是为什么呀，有人解答吗，对了还有，有人知道这个软件的调试功能怎么用吗，为什么我设置不了断点呀，求救。

不***

u16 DATA是我定义的变量

不***

第二天：
第一天的问题已经解决啦，但是不知道原因..... ,可能是之前的环境搭建问题吧？
第六集LED电灯和花式点灯，定义一个delay函数可以实现闪烁功能，延时功能还是非常好写的，然后我在网上查了一些资料，发现点灯是可以对那一整排进行操作的，例如让P6=1111 1110；那么就可以只让最最后一个灯亮啦
而且可以把二进制转换成16进制，如上的可以等效为P6=0xFE;这样更加简短更方便，应该还可以用数组做个变化的灯型，试验了一下果然可以。

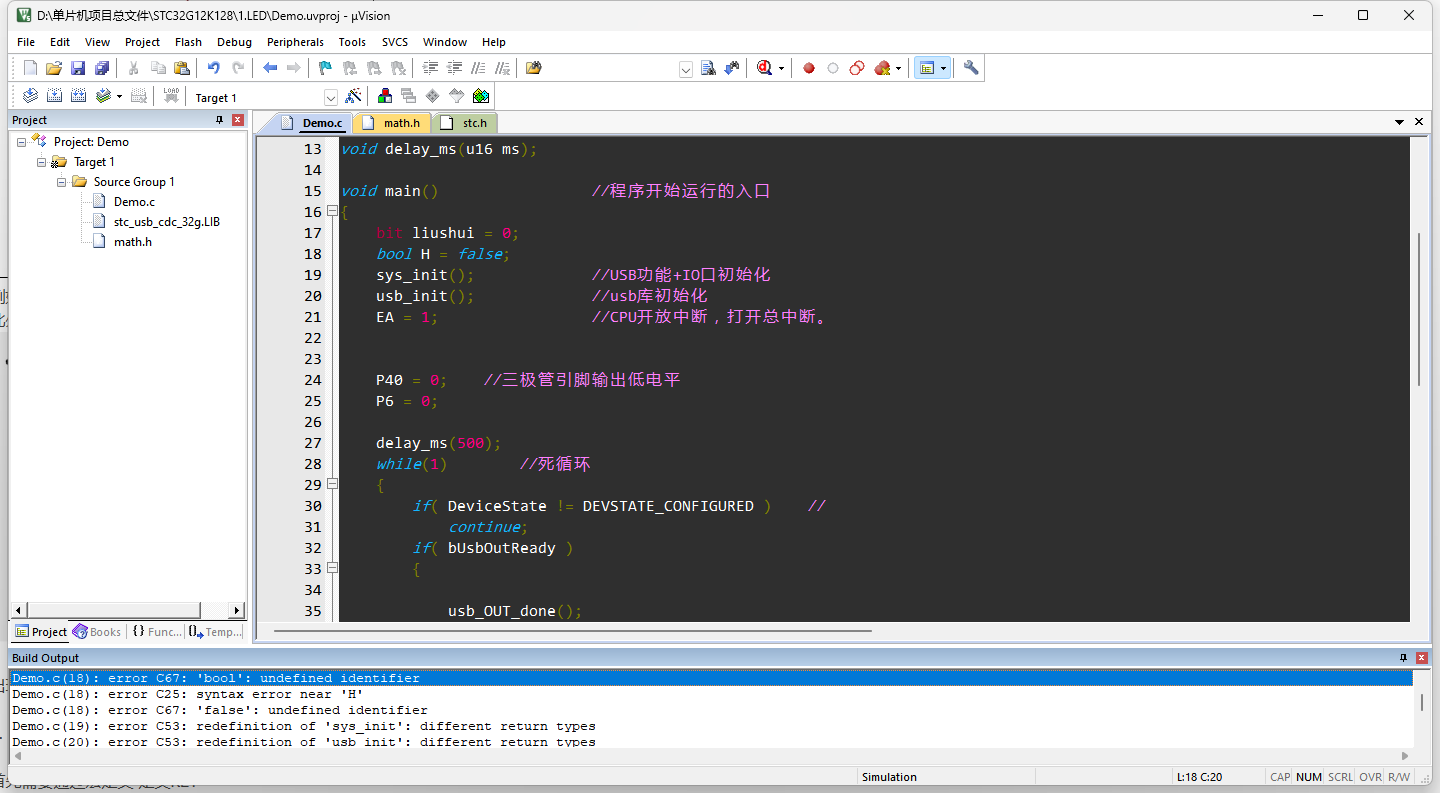

第七集按键点灯，这个上面就发现了很多问题......，先讲内容吧，通过查看P32等端口的电位变化来判断按键是否按下，因为机械抖动的问题可能会导致开关误判，所以可以稍微延迟来减少误差(但是我感觉真的无法避免，是这个原因吗？我用同学的试验箱测试的时候发现按键会多次判断，会导致按键写的程序多次执行，比如我写的按下切换灯型程序，它会连续瞬间执行两次甚至多次？这个可以避免吗，增加延时可以避免吗？)，然后就是第二个问题为啥使用bool变量会报错呀？如图：https://www.stcaimcu.com/forum.php?mod=attachment&aid=NTM3NDF8ZGRiN2QwOTZ8MTc0Njk2MjYyOHwwfA%3D%3D
甚至false也报错了，为啥会没定义呢，甚至编译器都给bool类型标记了都报错了。

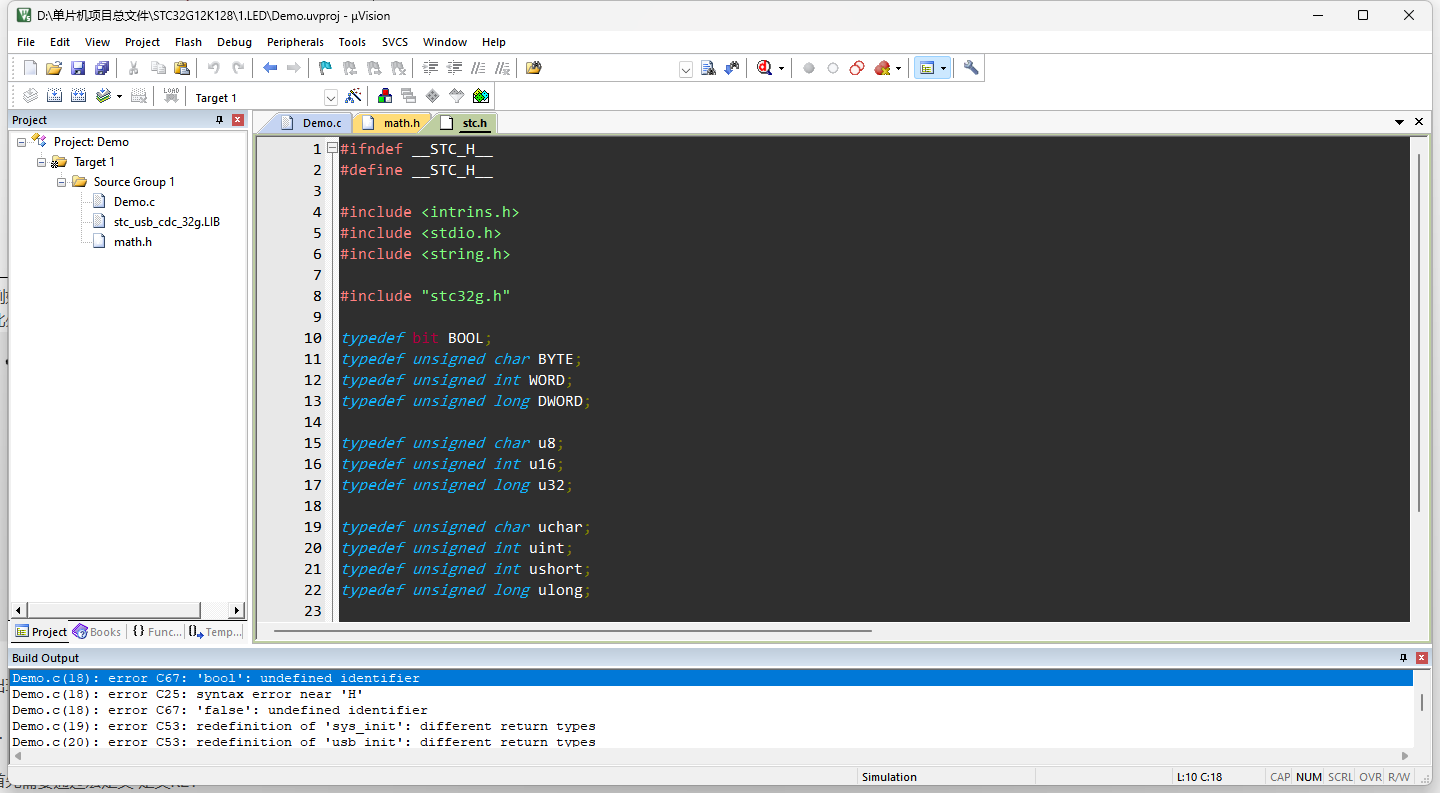

我找了一下头文件如图： https://www.stcaimcu.com/forum.php?mod=attachment&aid=NTM3NDJ8YTk2MmNkZDF8MTc0Njk2MjYyOHwwfA%3D%3D
里面也包含了stdio.h呀，我又有了发现头文件中把bit加了一个别名BOOL，但是也只能用0和1表示呀。最后我也就只能使用bit类型的变量了，如果用枚举的话应该是可以写出来一个bool类型的变量的，但bool不是c语言的头文件stdio.h中的变量吗，为什么无法使用呢。
有人能解答我的疑问吗，求救

不***

有大佬来帮忙吗

hy***

BOOL大小写的问题，还有他这个typedef bit BOOL相当于关键字的重命名，bit是用来定义位变量的，值支持0，1不支持true和flase,如果要支持可以加个
#define true 1
#define flase 0

187130***

这学习能力太厉害了👍

不***

hy*** 发表于 2024-8-15 06:44
BOOL大小写的问题，还有他这个typedef bit BOOL相当于关键字的重命名，bit是用来定义位变量的，值支持0，1 ...

哦哦，明白了，感谢感谢{:5_300:}

lyld***

共同学习，共同进步

不***

第三天：第二天的按键多次触发问题解决啦，冲哥视频中说过按键的过程中会产生机械振动导致误触，所以要在按键前加上延迟函数。我就推测是按键结束后会不会也有振动，产生多次触发。
然后我就去网上找按键去除机械振动的方法，果然网上给出的去振动的代码中有去松开振动的延迟。
去机械振动代码如下：
         if(key == 0)   //假设key是检测按键的引脚，0为通路即按下
        {
            delay_ms(10);
            if(key == 0)
            {
               /*****按下后执行的代码******/
            }
            while(!key);         //防止误触
            delay_ms(10);     //去机械振动
            while(!key);        //判断是否松开

        }

不***

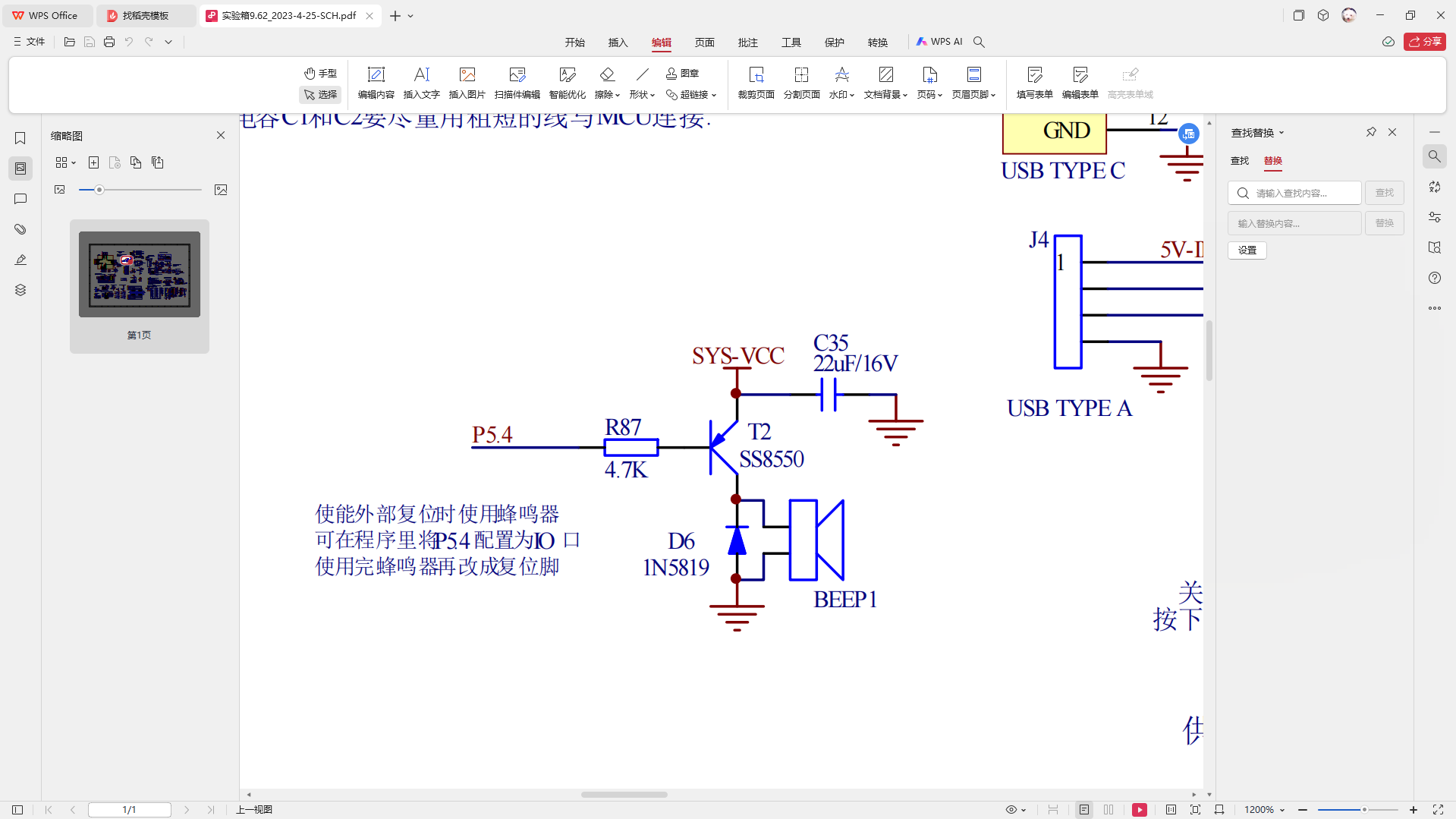

第八集：蜂鸣器的应用，由蜂鸣器电路图就可以知道将P54设置为低电压时可以使三极管进入饱和导通状态，设置为高电压就为截止状态，即P54引脚=0时导通蜂鸣器触发，P54=1截止不触发。
通过以上原理可以实现控制蜂鸣器，作业结合前几节课知识即可完成。
第九集：数码管，原理与led类似，由多个发光二极管组成，单个数码管的显示顺序为顺时针a,b,c,d,e,f,g,dp。由原理图知P6可以控制所有数码管共用的笔画。P7则是控制多个数码管的显示。
但是我有点疑问：P6所有数码管共用的话那岂不是每一个数码管的显示都是一模一样的,那不是有点奇怪吗.....
还有一个小发现：P6和之前的LED的引脚是共用的，冲哥这期视频中好像是直接丢弃了led灯,我尝试了一下把P40口打开，然后发现led灯还是可以用的，led显示的都是数码管的时P6所存储的。
