3元有刷单路驱动分享-极限成本

王*** · 发表于 2024-8-12 18:19:35

此文件为立创EDA专业版工程：

普通的3元有刷驱动板_2024-08-12.epro (56.81 KB, 下载次数: 227)

2024-8-12 18:16 上传
点击文件名下载附件

电路图预览：

PCB参考设计预览：

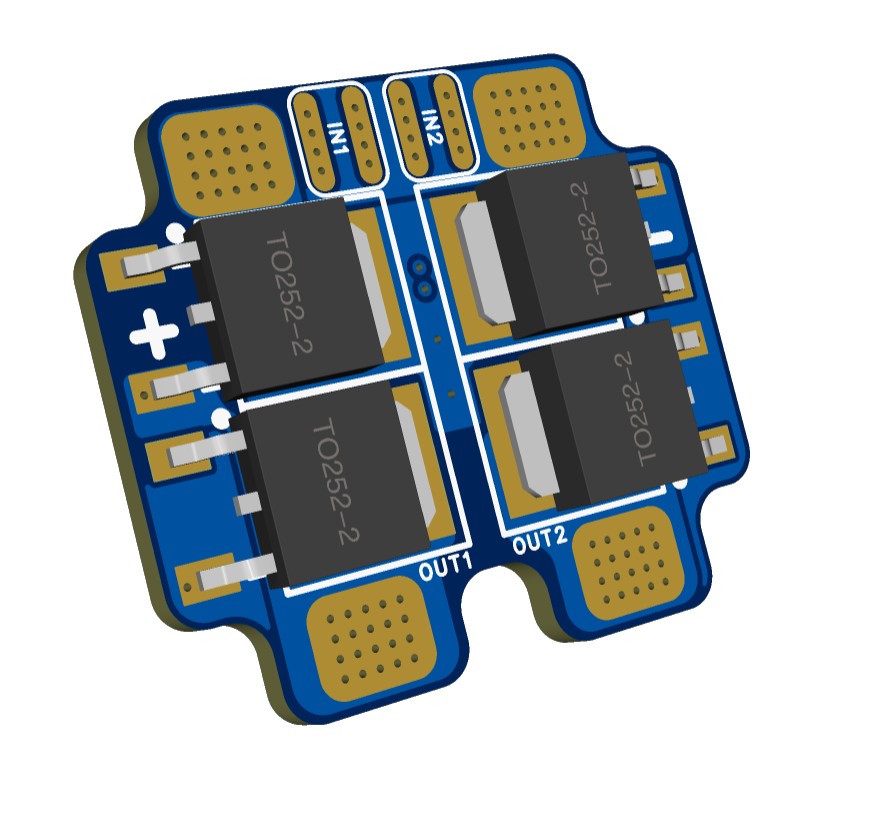

3D预览：

xxxe*** · 发表于 2024-8-13 00:06:43

不错，谢谢分享

yja*** · 发表于 2024-8-13 08:30:06

真不错，赞一个。

xiao*** · 发表于 2025-12-13 10:54:54

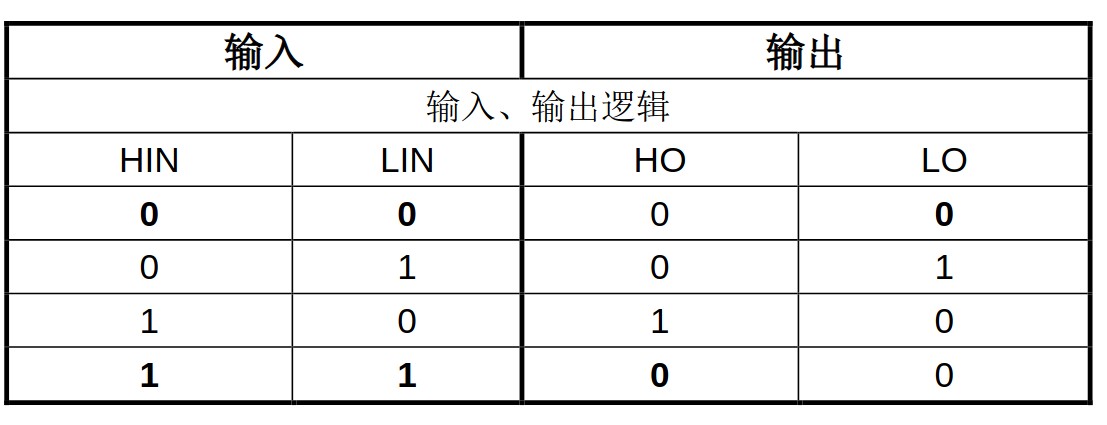

博主你好，我有个疑问，这个驱动板需要4路输入吗，我查看了一下手册，如果要自由滑行的话需要让两组 hin lin都是低电平，然后电机正反转各组lin hin又需要互补的控制逻辑来让半桥一个关闭一个导通，写程序的话一般设置了硬件互补pwm输出了，就很难让四个输出引脚同时输出低电平了，当我需要mos管全关断，这个四个lin hin怎么处理呢，

王*** · 发表于 2025-12-13 14:46:56

xiao*** 发表于 2025-12-13 10:54
博主你好，我有个疑问，这个驱动板需要4路输入吗，我查看了一下手册，如果要自由滑行的话需要让两组 hin li ...

PWMA_ENO = 0x00;//关闭PWM输出
然后使用IO口手动赋值
或者提前配置好PWM的空闲电平，通过PWMA_BKR的刹车使能触发这个空闲电平
