8H8K64U 休眠I/O口配置问题 | 成品 1.5uA

topof*** · 发表于 7 天前

8H8K64U 休眠I/O口配置问题。

P30 P31接蓝牙通信，
P32 接ttp223休眠上升和下降沿唤醒
P33  接震动接地触发唤醒
P36 接wpm2341a 控制电子锁1
P37  接wpm2341a 控制蓝牙音频芯片及咪头采集正极开关

p10 接咪头音频采集

p14 p16  分别接音频芯片sbit yyxp_data = P1^ 4; sbit yyxp_rest = P1 ^6;

p13 p17  流向负极的指示灯

P15 接wpm2341a 控制电子锁2

其他悬空

试了很多方案，目前休眠72u

各位朋友帮忙看下

神*** · 发表于 7 天前

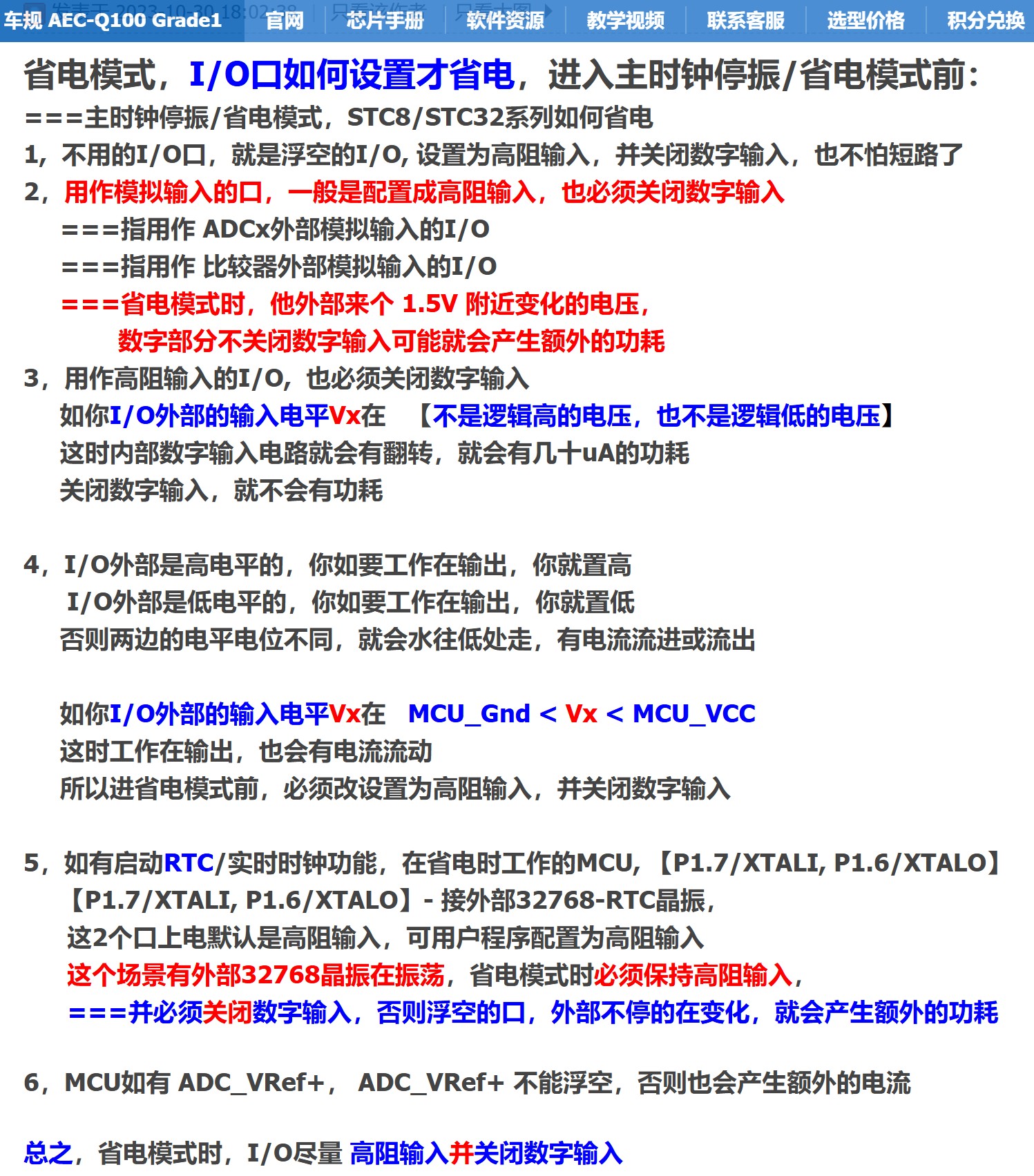

省电模式，I/O口如何设置才省电，进入主时钟停振/省电模式前 - 电源/复位/省电模式/外部晶振/内部时钟/对外时钟输出/PLL-144MHz时钟国芯技术交流网站 - AI32位8051交流社区


_奶*** · 发表于 7 天前

这个单片机不是所有的引脚都可以配置关闭数字输入，，，
所以为了保持电平稳定，悬空的引脚配置成准双向输出高电平。

如果没有配置这个的话，可以试一试，应该会降低一些。

topof*** · 发表于 7 天前

_奶*** 发表于 2025-6-21 14:41
这个单片机不是所有的引脚都可以配置关闭数字输入，，，所以为了保持电平稳定，悬空的引脚配置成准双向输出 ...

悬空配了下，现在是58u
P32 接ttp223休眠上升和下降沿唤醒
P33 接震动接地触发唤醒
p10 接咪头音频采集

这三个有哪些建议？

topof*** · 发表于 7 天前

p14 p16 分别接音频芯片sbit yyxp_data = P1^ 4; sbit yyxp_rest = P1 ^6;
音频芯片用开关管断了正极，p14 p16 应该怎样设置？

vb2*** · 发表于 7 天前

是不是有上拉？

sugr*** · 发表于 6 天前

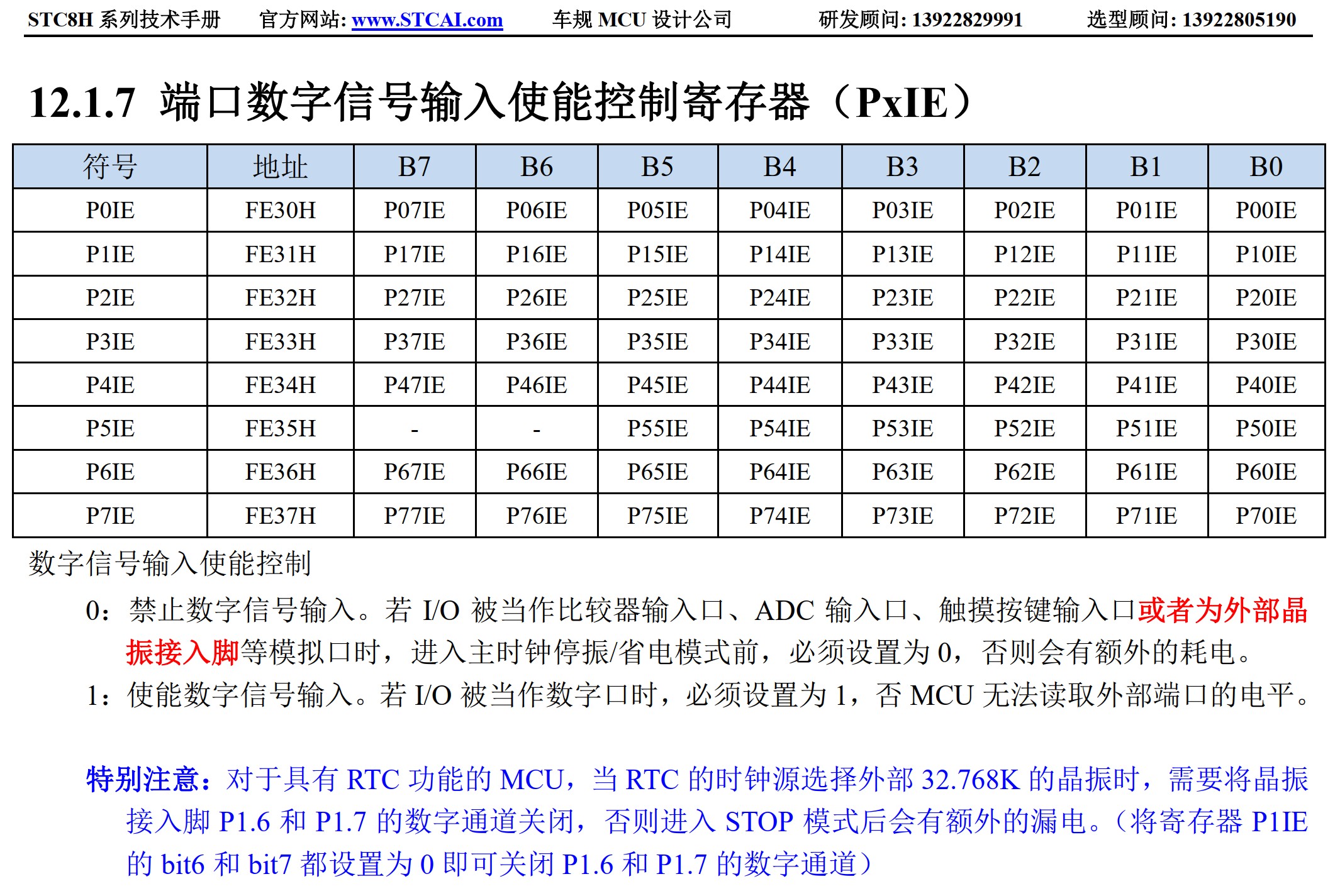

看一下参考手册闲置GPIO怎么处理

Debu*** · 发表于 5 天前

注意蓝牙芯片和ttp223是否有意外耗电
机械振动开关没有振动无电流不耗电
wpm2341a绝缘栅理论上不应该产生电流不耗电，是低栅压的选型没有问题
建议上传原理图具体分析

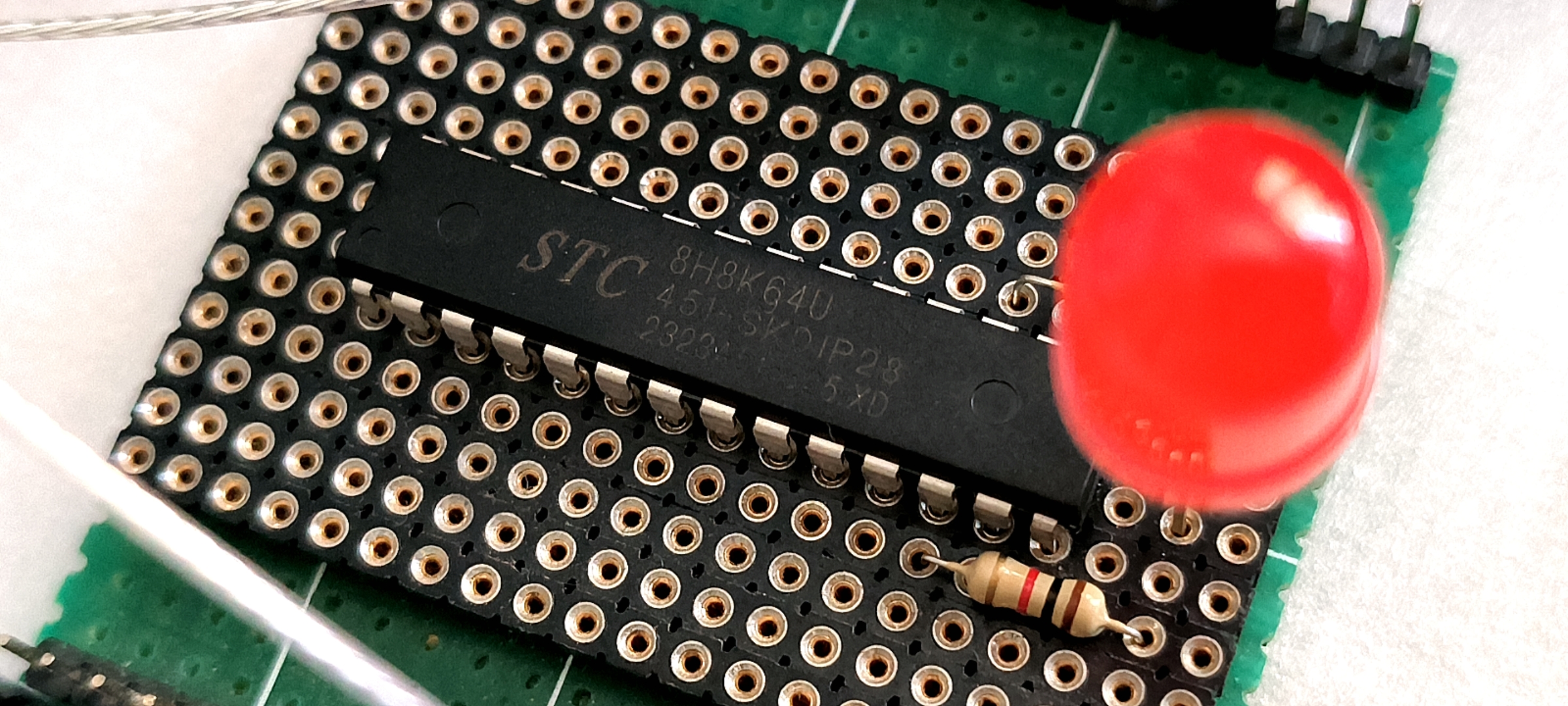

8H8K64U实测掉电模式0.7μA左右（有零点零几μA的固定电流应该是热电势产生的）
实测视频：
LED闪烁5次后进入PD状态

神*** · 发表于 5 天前

Debu*** 发表于 2025-6-23 11:09
注意蓝牙芯片和ttp223是否有意外耗电
机械振动开关没有振动无电流不耗电
wpm2341a绝缘栅理论上不应该产生电 ...

你请乘风发个 <1uA 测试结果

Debu*** · 发表于 5 天前

神*** 发表于 2025-6-23 11:52
你请乘风发个

0.7μA左右（见视频），上面打错了，已修改
