省电模式，I/O口如何设置才省电，进入主时钟停振/省电模式前：
===主时钟停振/省电模式，STC8/STC32系列如何省电

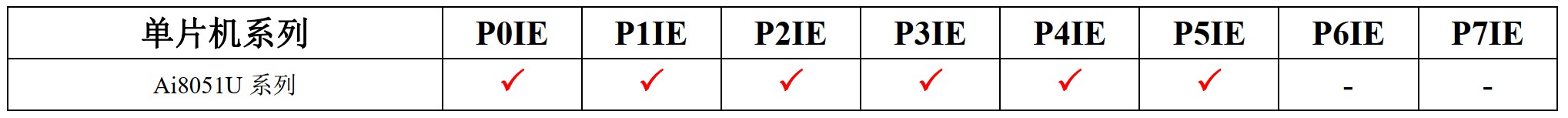

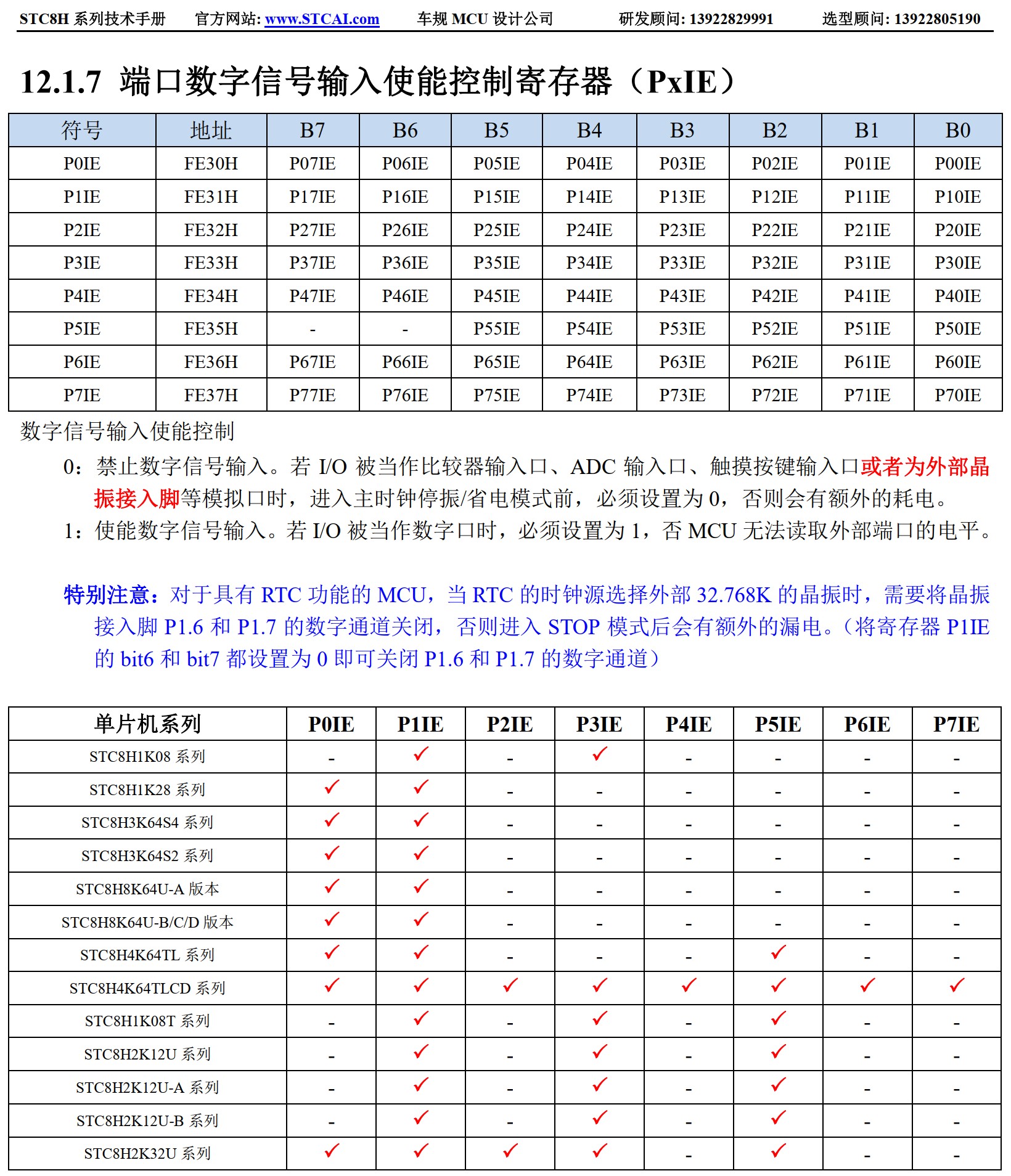

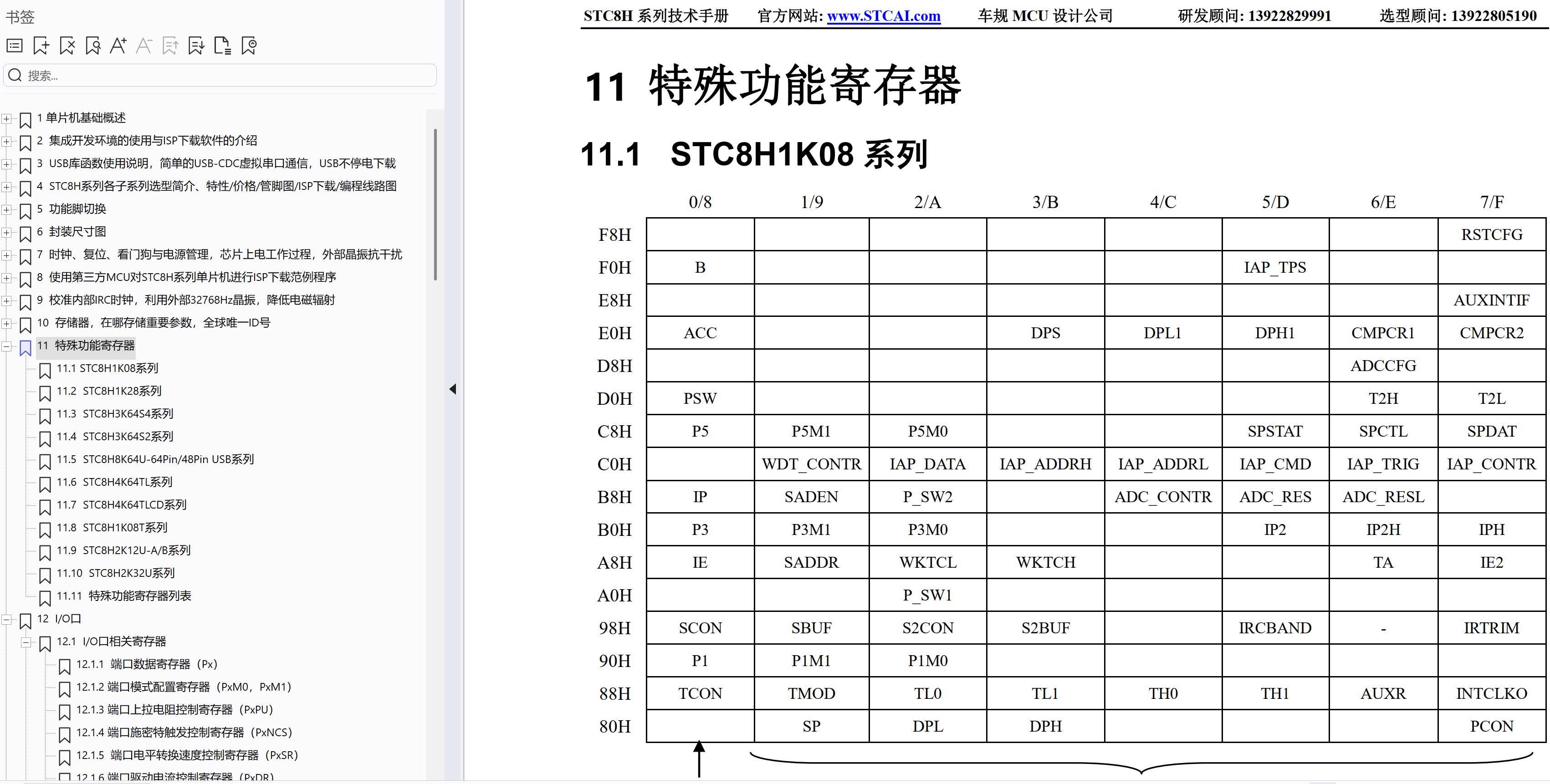

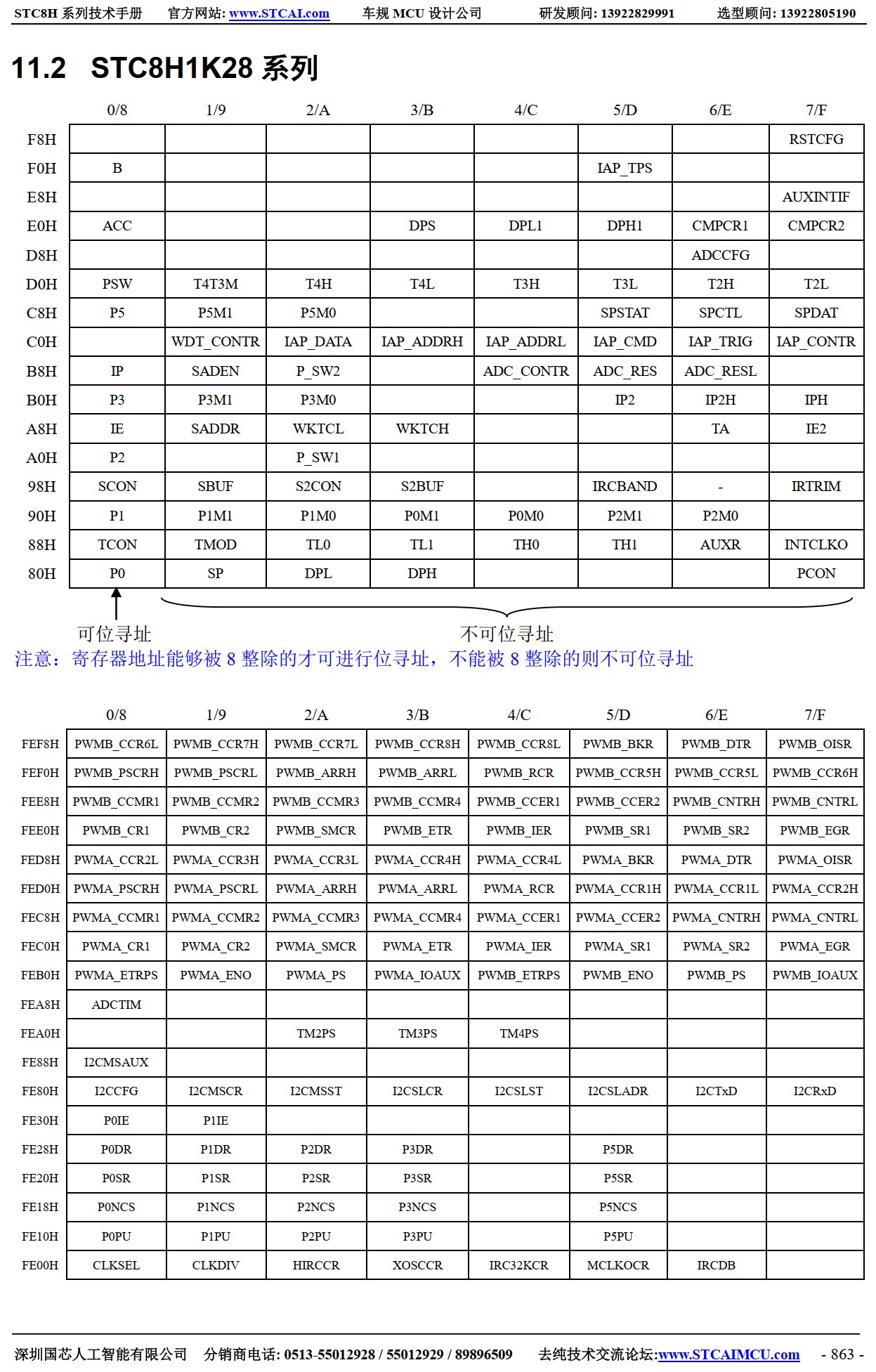

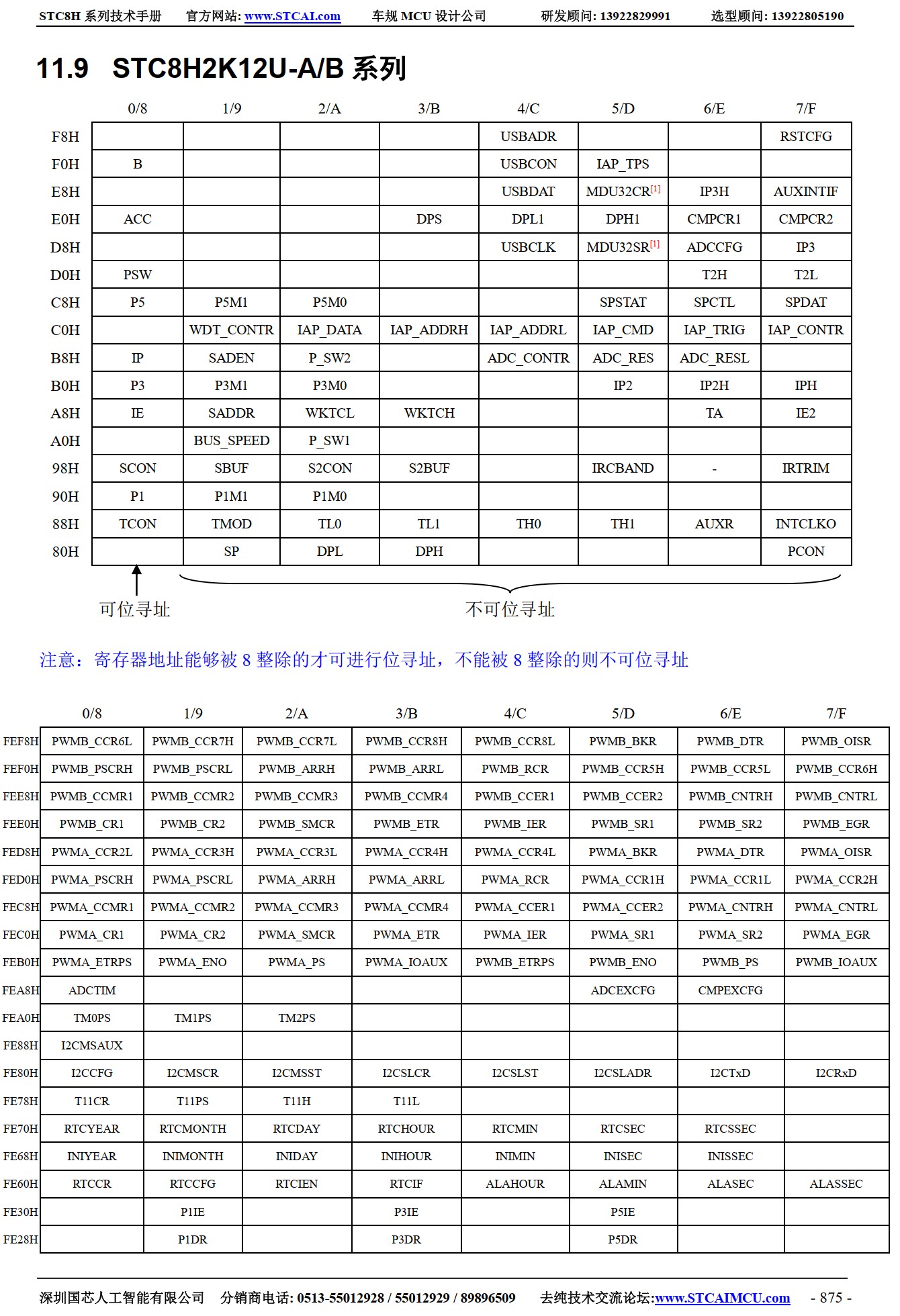

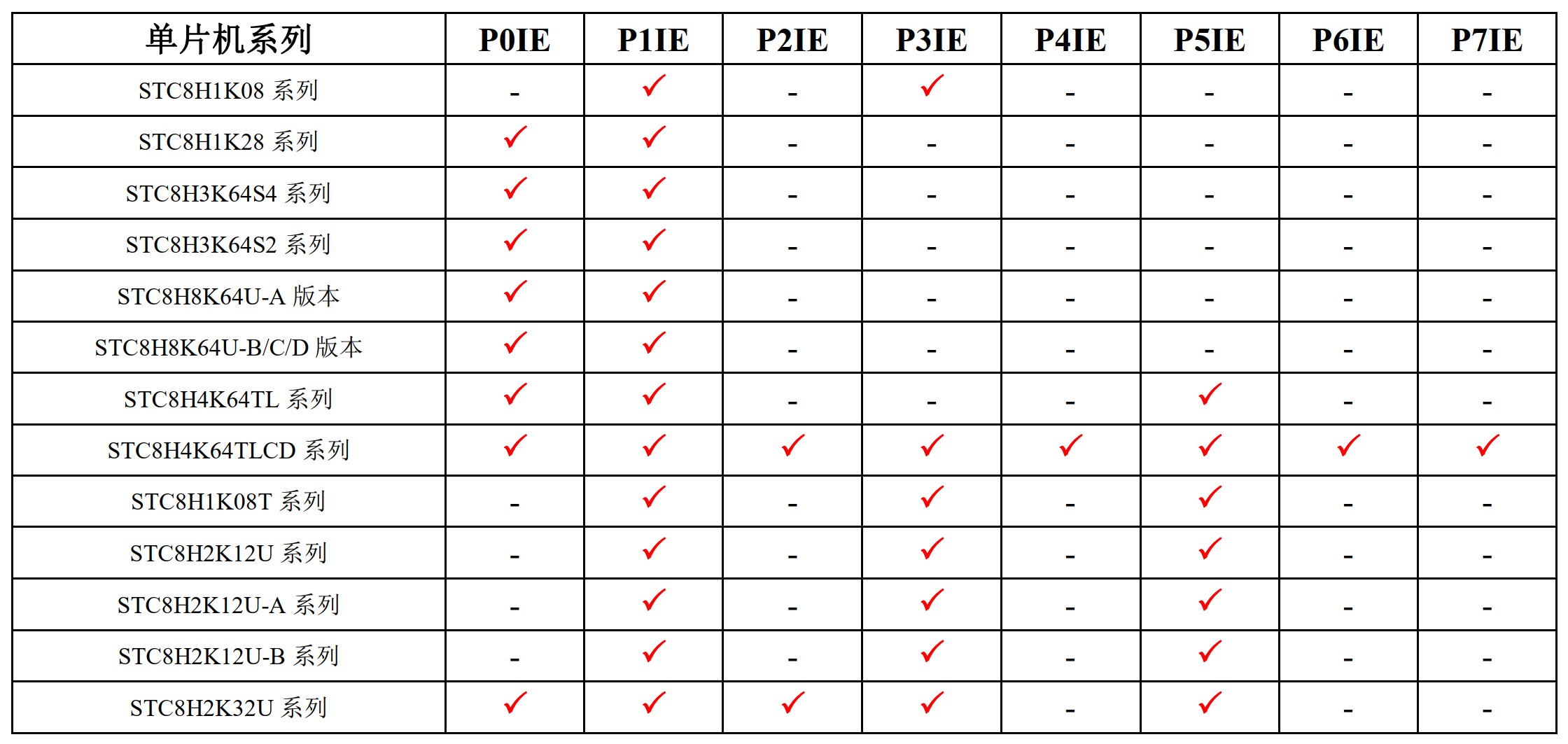

1,  不用的I/O口，就是浮空的I/O, 设置为高阻输入，并关闭数字输入，也不拍短路了
2，用作模拟输入的口，一般是配置成高阻输入，也必须关闭数字输入
     ===指用作 ADCx外部模拟输入的I/O
     ===指用作 比较器外部模拟输入的I/O
     ===省电模式时，他外部来个 1.5V 附近变化的电压，
             数字部分不关闭数字输入可能就会产生额外的功耗
3，用作高阻输入的I/O,  也必须关闭数字输入
     如你I/O外部的输入电平Vx在   【不是逻辑高的电压，也不是逻辑低的电压】
     这时内部数字输入电路就会有翻转，就会有几十uA的功耗
     关闭数字输入，就不会有功耗

4，I/O外部是高电平的，你如要工作在输出，你就置高
      I/O外部是低电平的，你如要工作在输出，你就置低
     否则两边的电平电位不同，就会水往低处走，有电流流进或流出

     如你I/O外部的输入电平Vx在   MCU_Gnd < Vx < MCU_VCC
     这时工作在输出，也会有电流流动
     所以进省电模式前，必须改设置为高阻输入，并关闭数字输入

5，如有启动RTC/实时时钟功能，在省电时工作的MCU, 【P1.7/XTALI, P1.6/XTALO】
     【P1.7/XTALI, P1.6/XTALO】- 接外部32768-RTC晶振，
      这2个口上电默认是高阻输入，可用户程序配置为高阻输入
      这个场景有外部32768晶振在振荡，省电模式时必须保持高阻输入，
      ===并必须关闭数字输入，否则浮空的口，外部不停的在变化，就会产生额外的功耗

6，MCU如有 ADC_VRef+， ADC_VRef+ 不能浮空，否则也会产生额外的电流

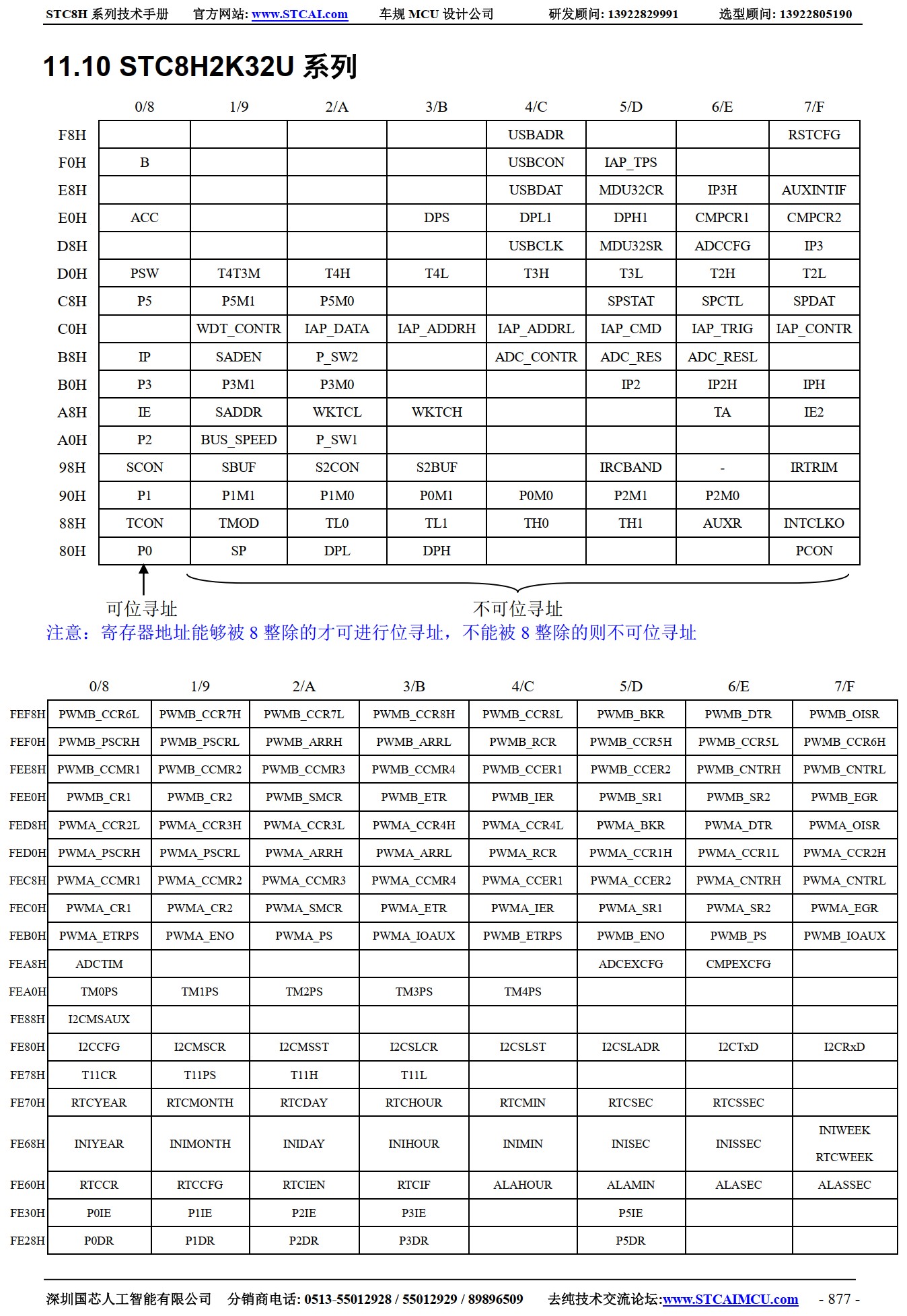

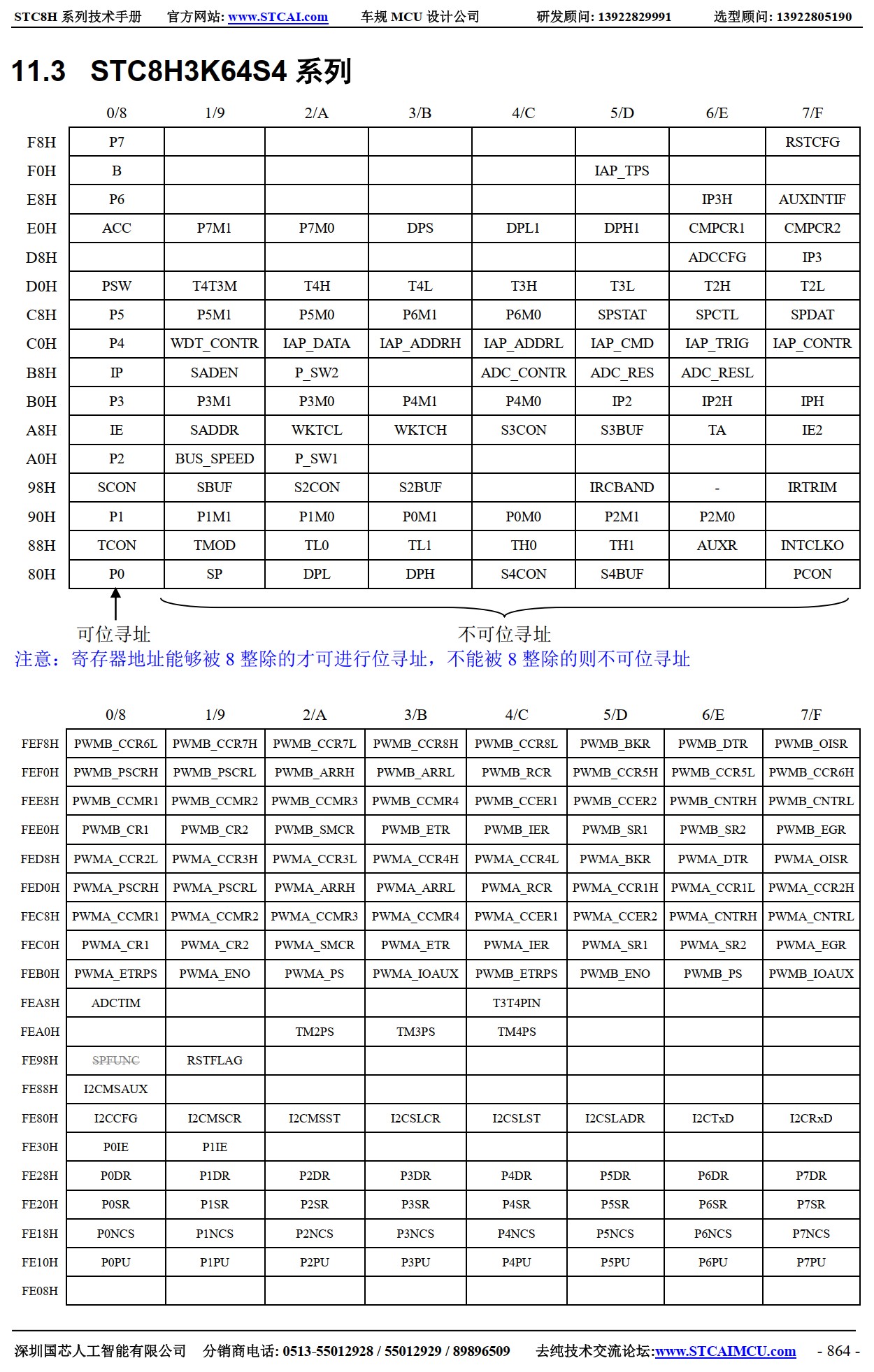

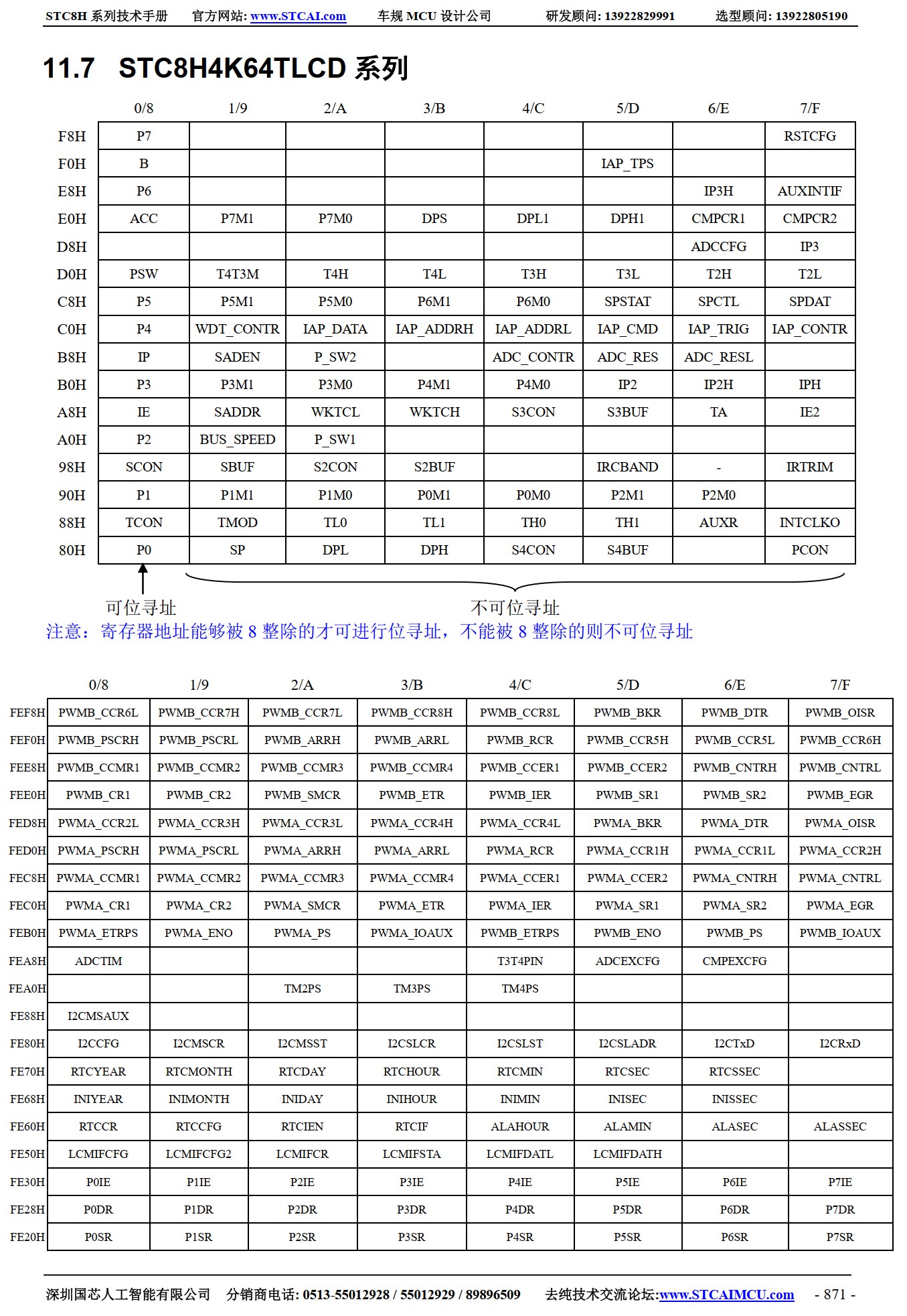

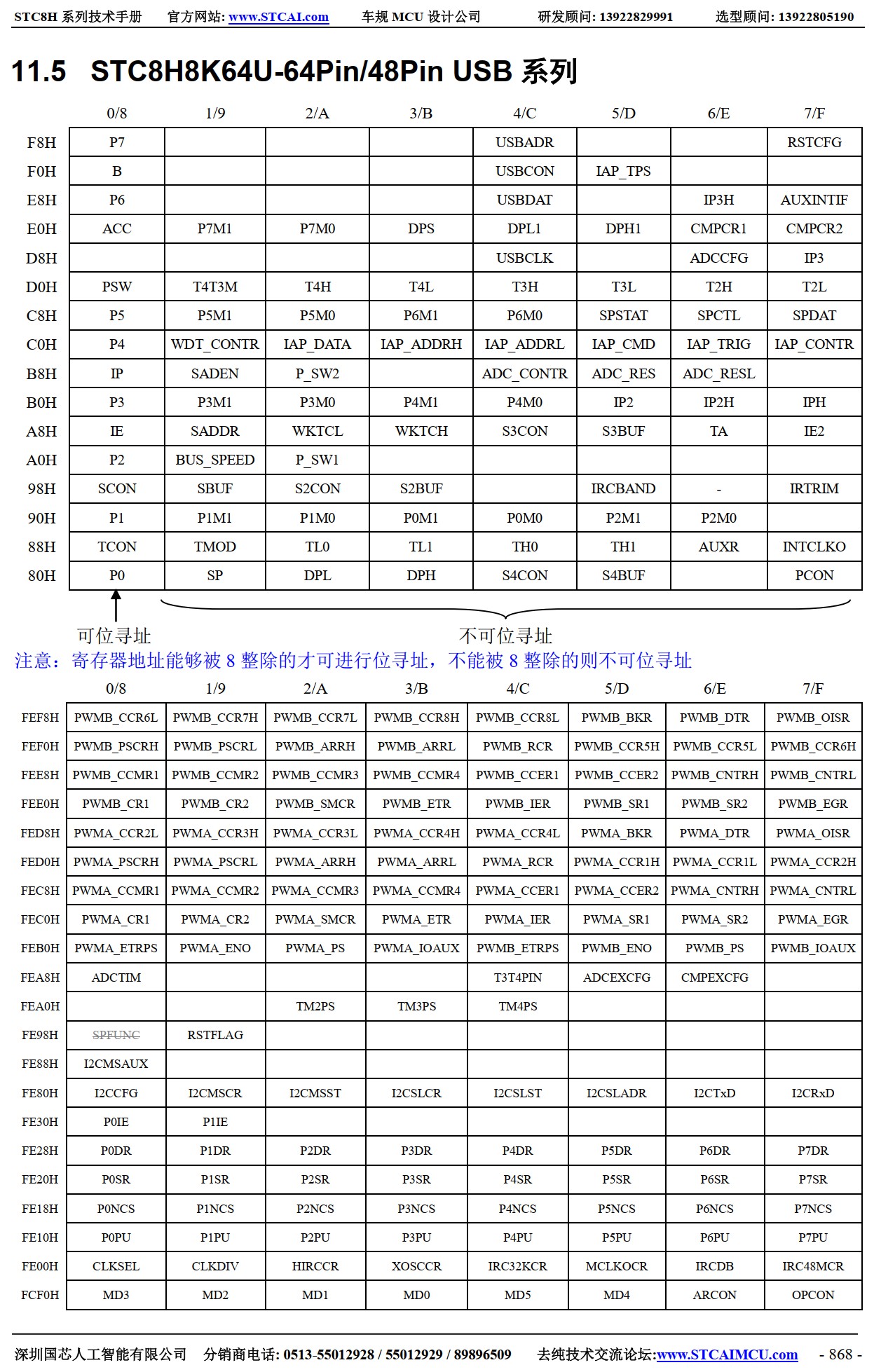

总之，省电模式时，I/O尽量 高阻输入并关闭数字输入

神***

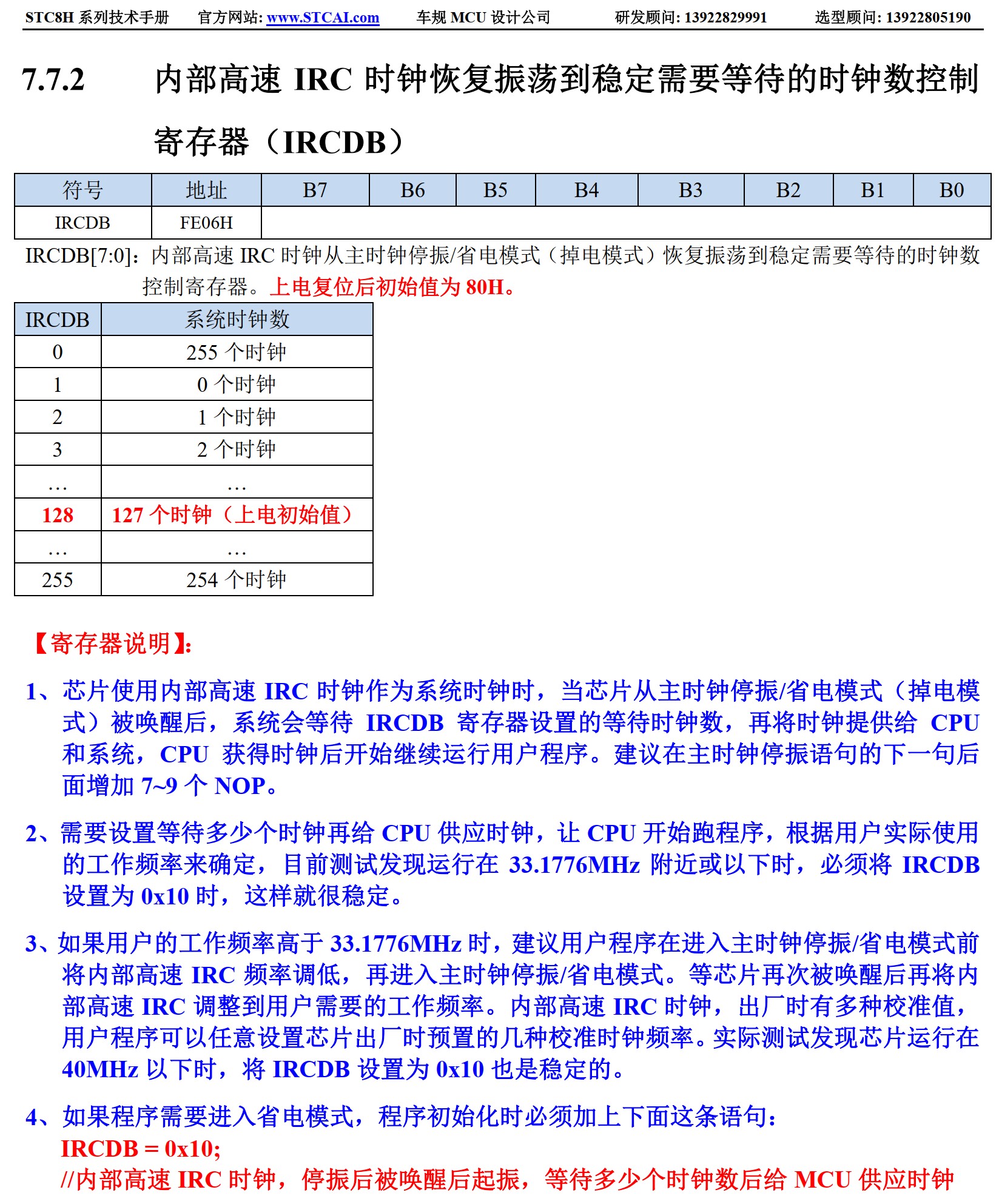

主时钟停振/省电模式，只是没时钟了
===RAM保持不变
===寄存器保持不变
===I/O 保持不变，因为I/O口的相关寄存器保持不变

神***

普通的外部中断 INT0/INT1/INT2/INT3/INT4 可以唤醒：主时钟停振/省电模式

Mr.***

神*** 发表于 2023-11-10 18:36
主时钟停振/省电模式，只是没时钟了
===RAM保持不变
===寄存器保持不变

掉电模式下IO口的上拉或者下拉电阻有用，但是阻值太小了，功耗有点大

神***

Mr.*** 发表于 2023-12-11 12:55
掉电模式下IO口的上拉或者下拉电阻有用，但是阻值太小了，功耗有点大

看不懂讲啥，你可以关闭的啊；最好贴详细图的PDF，大家才好帮你

Mr.***

神*** 发表于 2023-12-11 13:05
看不懂讲啥，你可以关闭的啊；最好贴详细图的PDF，大家才好帮你

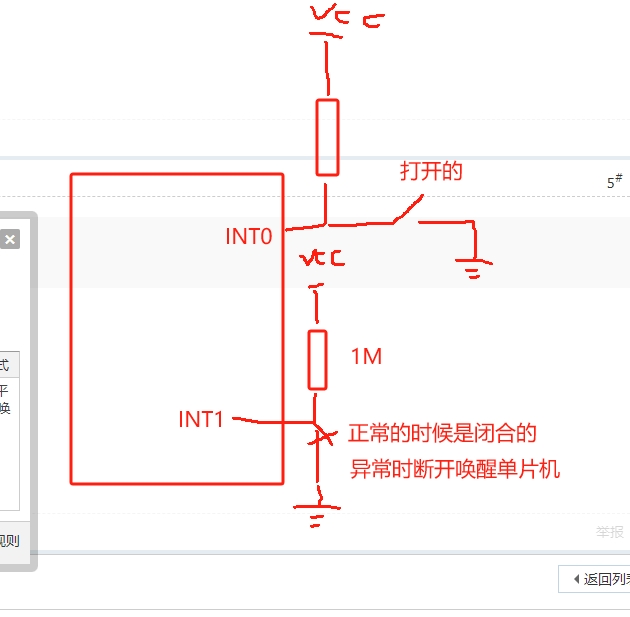

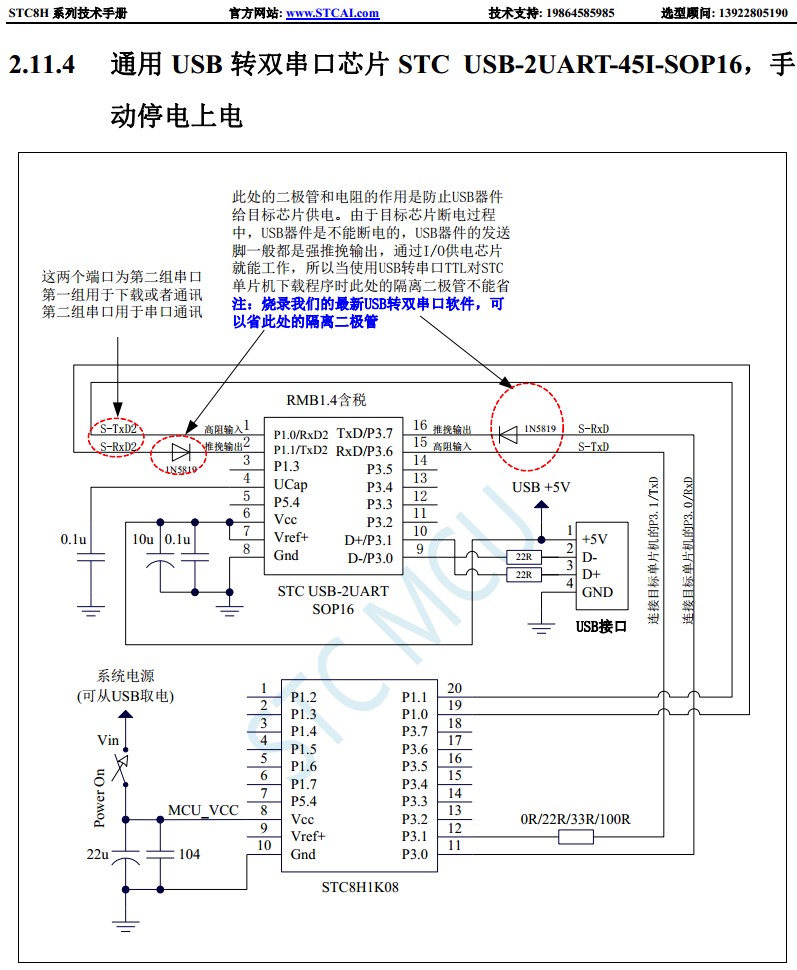

是的，有个项目掉电模式下需要有两个唤醒的入口，选了INT0和INT1,INT0外围电路有个高电平接在INT0,这样低电平可以唤醒，还有一个口接在INT1上掉电唤醒外挂了一个1M的电阻高电平唤醒，平时低电平使用，如果INT1使用了内部上拉电阻，这个上拉电阻4.7K功耗大了些，所以外挂了。。。。

Mr.***

Mr.***

Mr.*** 发表于 2023-12-11 13:32

要是有个M级别的上拉电阻这个电阻就可以省掉了，而且别人抄你板子的时候也没那么容易想到，这个关键点。

神***

建议用 EDA 工具绘图，这毕竟是专业技术论坛
WORD 也可以绘图
