ADC的转换参考电压永远是ADC_VRef+ 和 1.19V 辅助固定信号源无关，如何接 ？

神***

patch*** 发表于 2025-10-26 21:01
一般adc的Vref是单独的电压接入

要高精准参考源，还是要外接：
TL431A, TL431B,
REF3025,
REF3425 等

patch***

神*** 发表于 2025-11-3 09:49
要高精准参考源，还是要外接：
TL431A, TL431B, REF3025, REF3425 等

喜欢用3V参考电压

神***

能用 2.5V 伏 参考源就用 2.5V,
2.5V 伏 参考源 的使用量大，采购时：
【2.5V 伏 参考源价格】<=【3.0V 伏 参考源价格】

patch***

神*** 发表于 2025-11-4 13:21
能用 2.5V 伏 参考源就用 2.5V,
2.5V 伏 参考源 的使用量大，采购时：
【2.5V 伏 参考源价格】 ...

有时用ref3.3V，把电源调到3.5V

神***

数据手册见 顶楼附件：

yjmd***

学习了

凌***

学习了，后面用得到

idxw***

260203_更新：
结论：比较器输入端口可以任意选择并随时切换。为了防止切换过程中误触发中断，可以先禁止，再切换。

CMP_Disable();
CMPP_SwitchP50();
CMP_Enable();
复制代码

//----------------------------------------------------------------------
原问题：

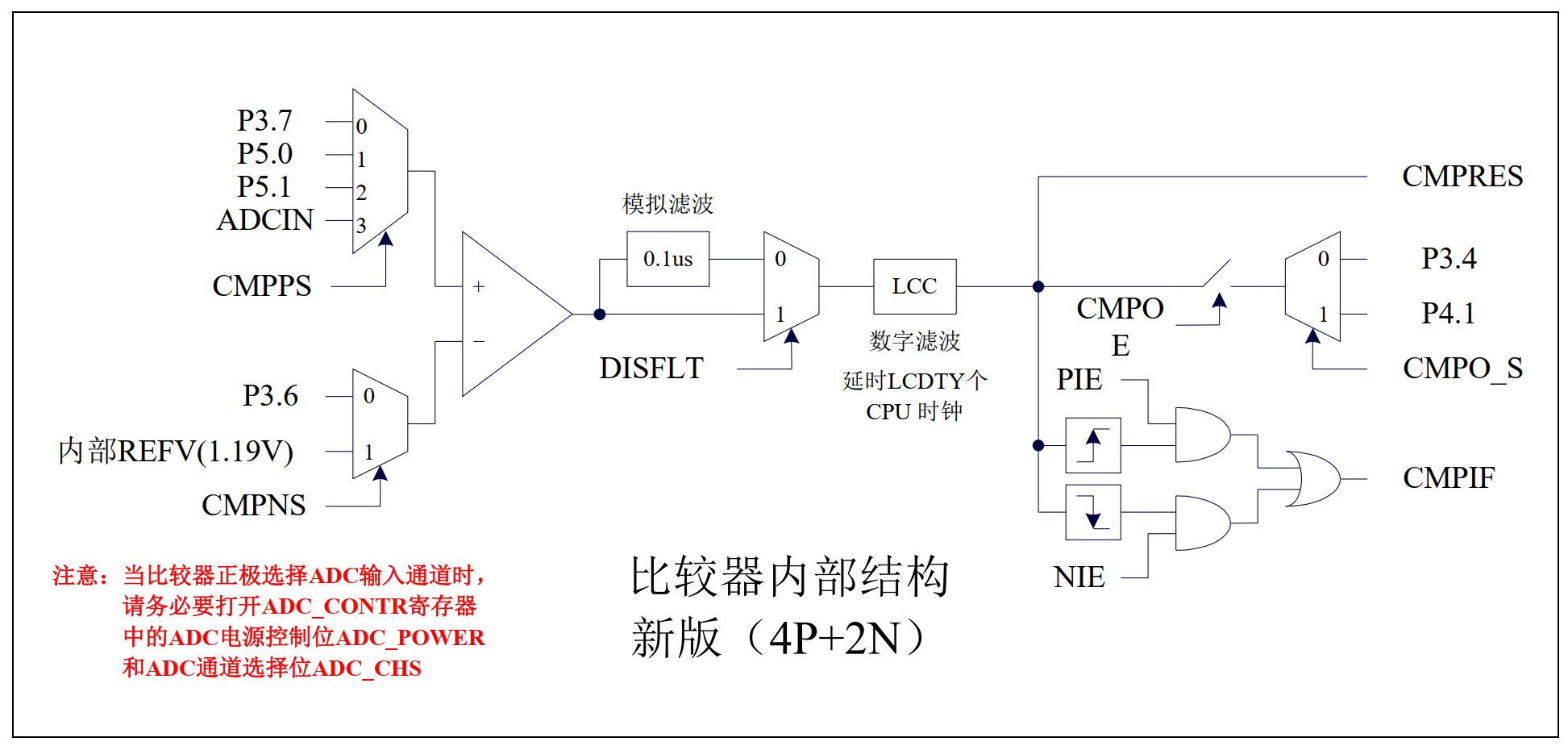

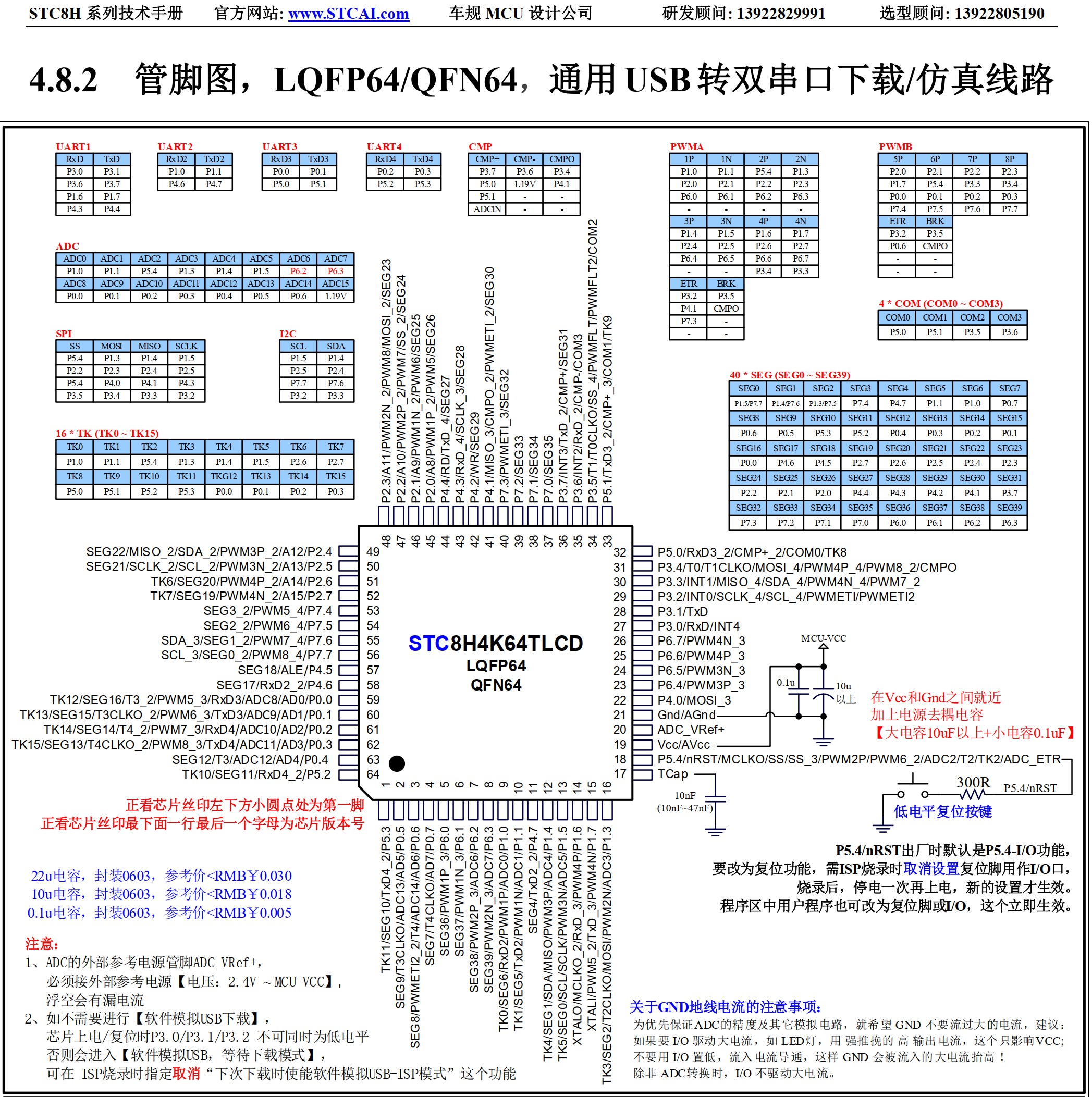

请教管理员：STC8H4K64TLCD，我打算分时使用两路比较器，

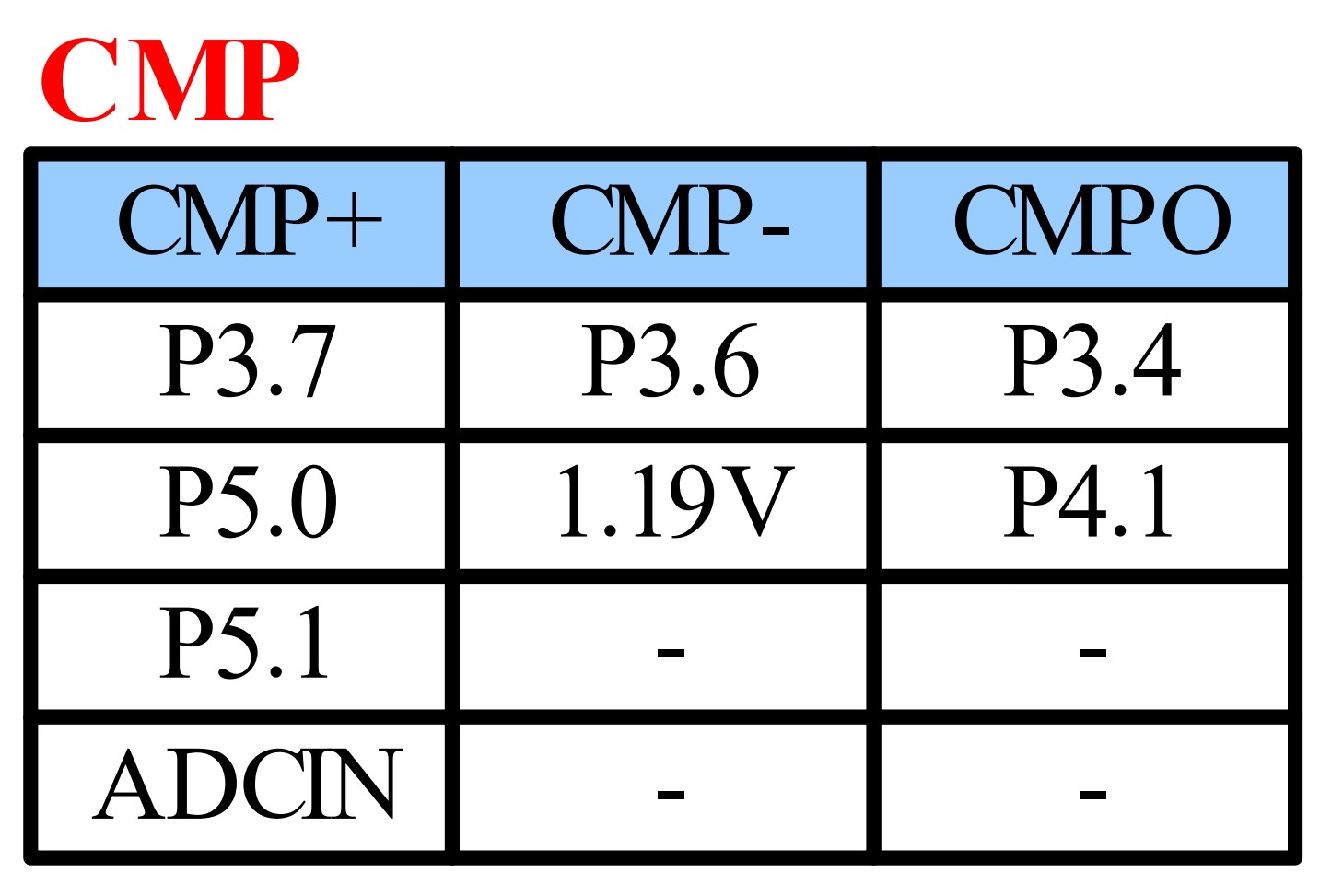

比较器正输入端从P5.0、P5.1或P3.7切换，
还是用ADC的输入切换？
手册写的分时复用选择ADC，但是我只用两路，
假如用P5.0和5.1不断切换可以吗？

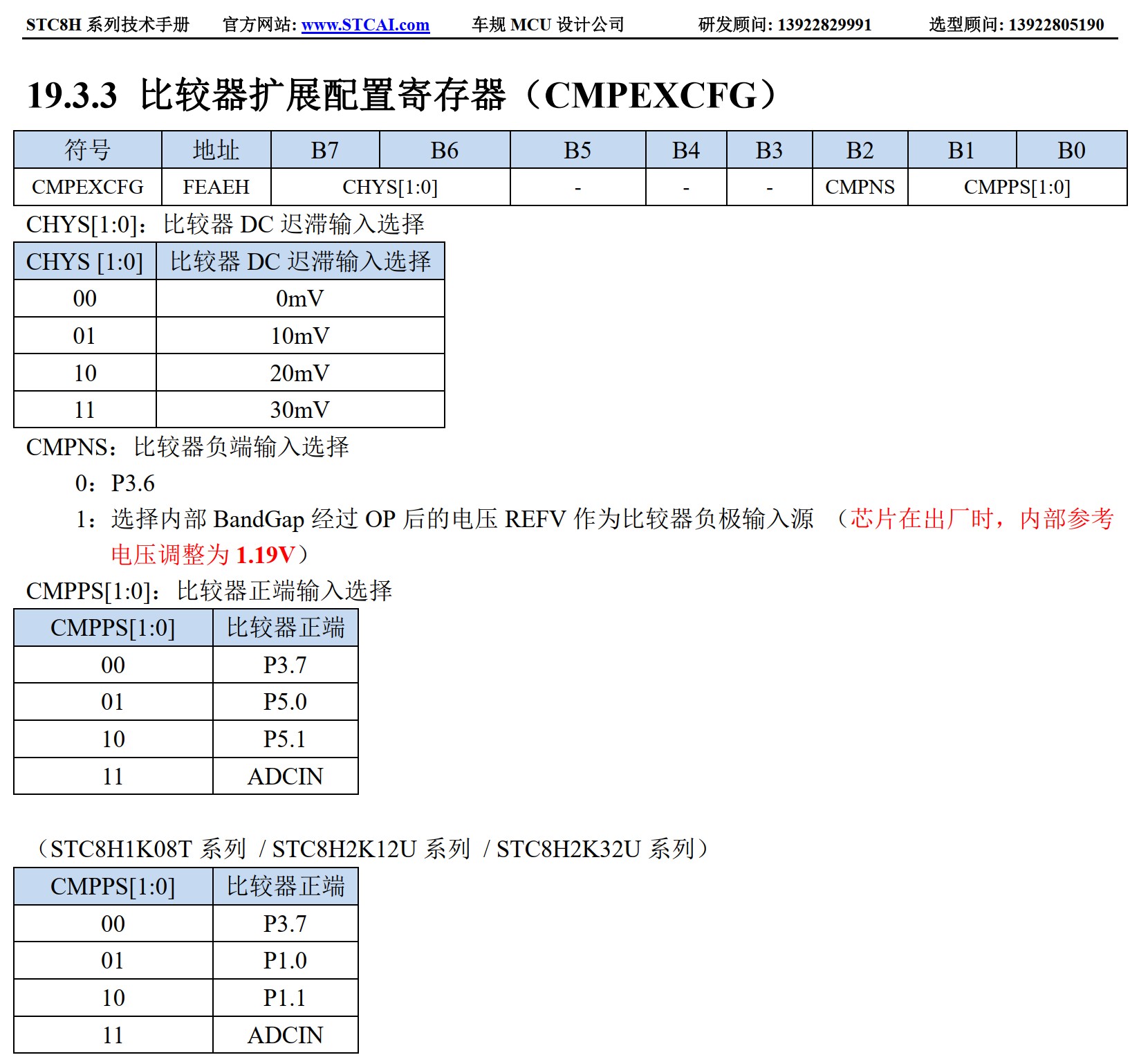

CMPEXCFG &= ~0x03; //P3.7 为CMP+输入脚
// CMPEXCFG |= 0x01; //P5.0 为CMP+输入脚
// CMPEXCFG |= 0x02; //P5.1 为CMP+输入脚
// CMPEXCFG |= 0x03; //ADC 输入脚为CMP+输入脚

ADC是不是不断修改这条指令：ADC_CONTR = 0x80;

谢谢！

神***

江***

ISP 上传时 显示的 1.188 1.187 是不是出厂的标定？
