DMA-P2P 应用, USART1-SPI-串行Flash<==>SPI-TFT彩屏, ST7789, AI8051U

C_w***

这个是USARTSPI到SPI7789屏的DMAP2P，二者的时钟信号图。

蓝色是USARTSPI读取外部flash的时钟信号，黄色是SPI7789刷屏的。

主频40M，供电3.3V，为了防止阻塞，USARTSPI 8分频5M，SPI7789屏10M。

C_w***

神*** 发表于 2025-7-19 15:58
设置的SPI速度，请明示，我关注 SPI的速度。
这和 I/O 口的速度，工作电压都有关系。

单独刷屏，速度是可以达到14M多的。

不过要是使用DMAP2P，估计是受控制阻塞的需求，速度还是上不去。

C_w***

神*** 发表于 2025-7-19 08:19
实际下载下来看，效果还可以，不知 SPI的速度是否已是10Mbps ?

期待 程序开源，大家一起模仿实践 ...

在ercircle大佬的指导下，问题解决了，再次感谢。
之前那个程序没有大问题，只是SPI的分频出错，
实际是4分频，而不是2分频
，
速度慢了一倍。
现在 DMA-P2P 刷 240*240 屏，一帧128mS。


SPI屏，时钟 17.8MHz


USARTx-SPI 读 Flash，时钟10MHz。


视频效果对比

ST7789, Ai8051U, DMA-P2P 应用:
USARTx-SPI-串行Flash<==>SPI-TFT彩屏
USART1-SPI-串行Flash<==>SPI-TFT彩屏
USART2-SPI-串行Flash<==>SPI-TFT彩屏
程序（采用DMA中断方式，MCU可以做更多的事情）：
STC8051U实验箱-USARTSPI_to_SPI7789屏.rar (357.52 KB, 下载次数: 175)

2025-7-24 23:31 上传

点击文件名下载附件

toms***

C_w*** 发表于 2025-7-23 23:44
在ercircle大佬的指导下，问题解决了，再次感谢。
之前那个程序没有大问题，只是SPI的分频出错，
实际是4 ...

这个程序编译出了好多问题，没有编译通过，能给这个gif文件不

C_w***

toms*** 发表于 2025-10-9 16:22
这个程序编译出了好多问题，没有编译通过，能给这个gif文件不

拿走，拿走。

toms***

C_w*** 发表于 2025-10-9 20:57
拿走，拿走。

感谢感谢

C_w***

toms*** 发表于 2025-10-10 17:50
感谢感谢

你可以把编译的错误问题贴出来，让其他高手帮你看看，我的工程文件都是基于老的例程修改的，懒得追新了，能用就得了。

八成是重复定义的问题，屏蔽掉一部分就好了。

baocon***

C_w*** 发表于 2025-7-23 23:44
在ercircle大佬的指导下，问题解决了，再次感谢。
之前那个程序没有大问题，只是SPI的分频出错，
实际是4 ...

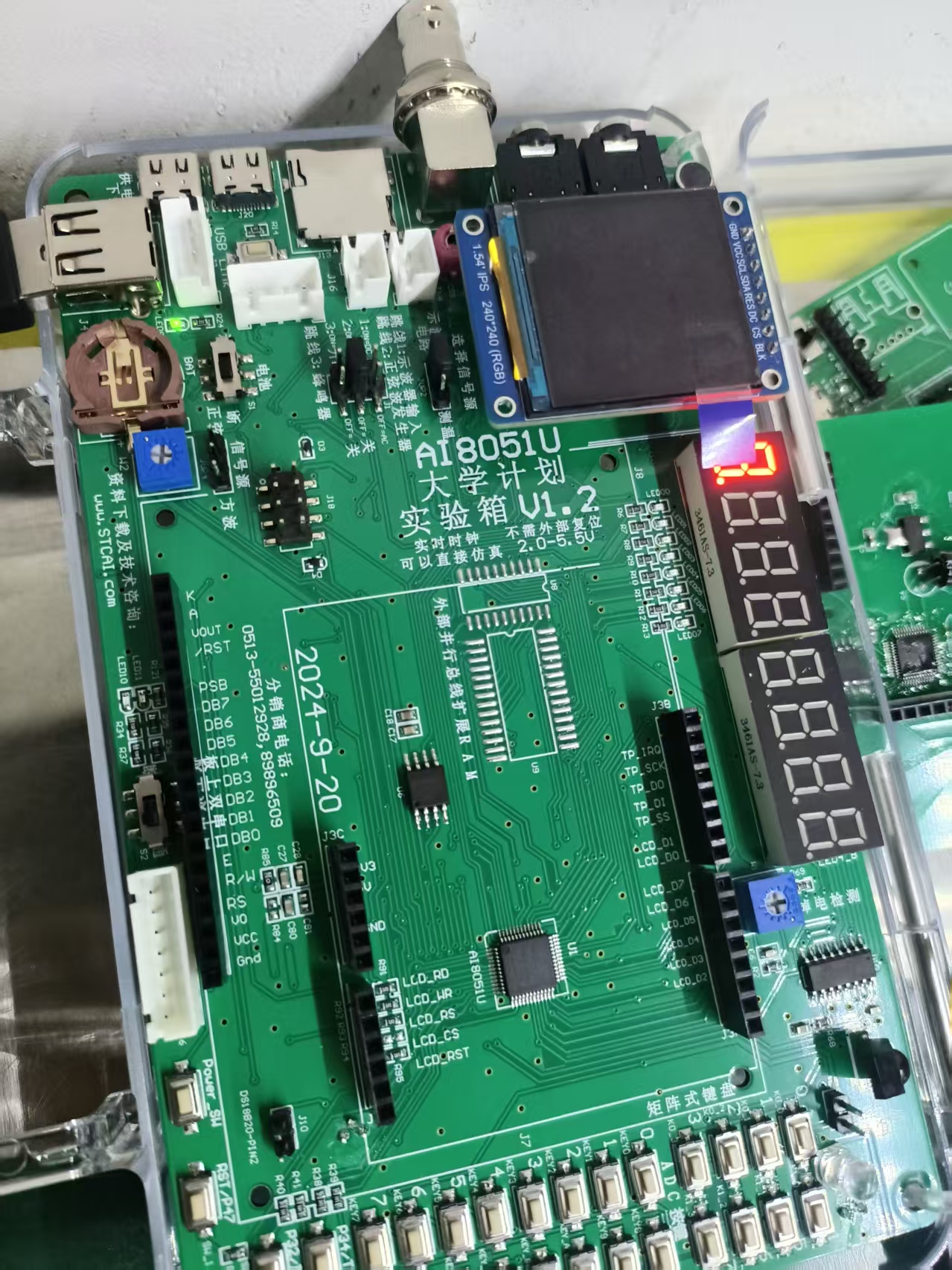

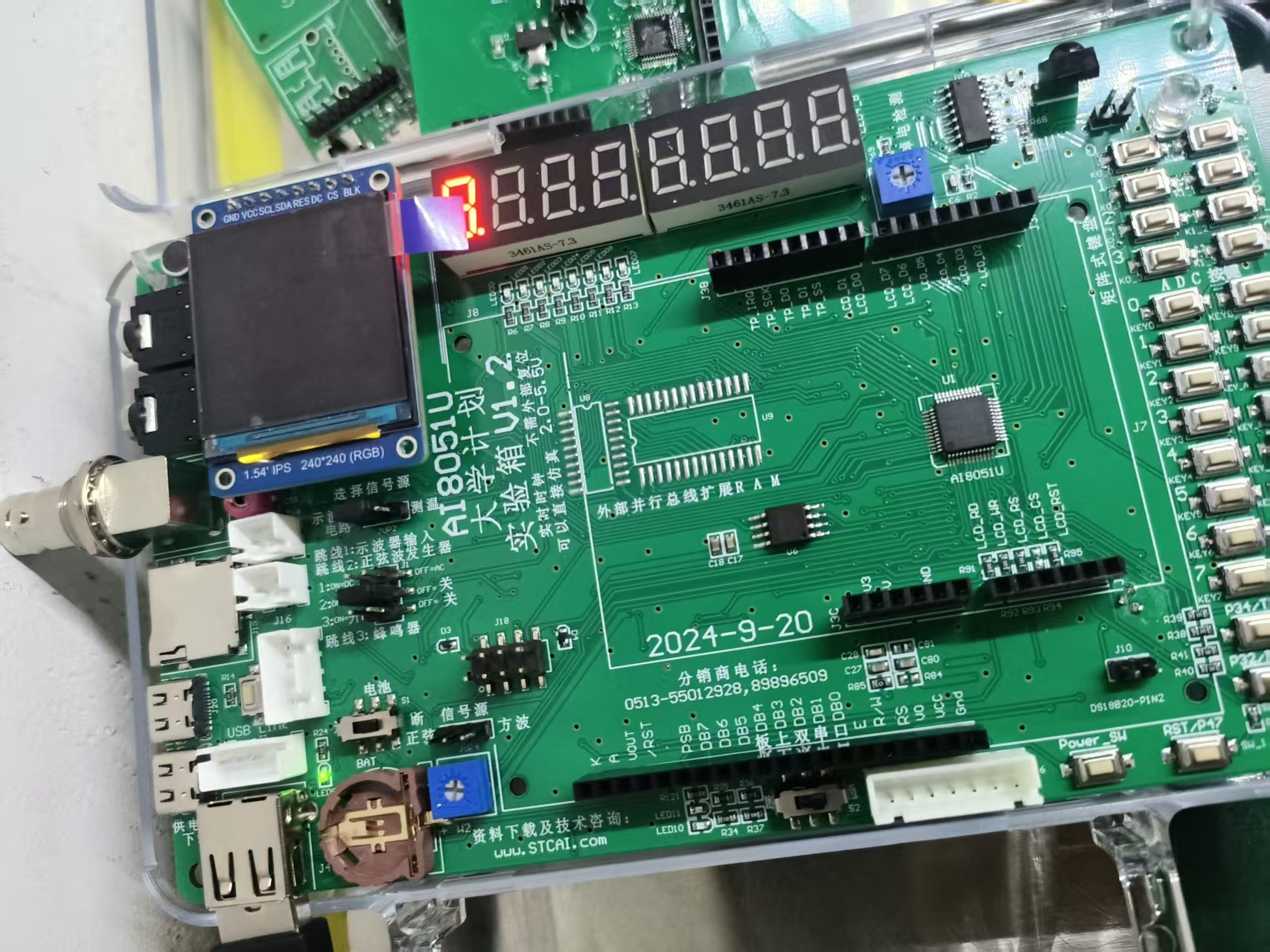

请问楼主是使用的1.33寸的SPI ST7789驱动的吗？我使用同样的ST7789芯片，实验平台也是AI8051U实验箱，图像显示不出来。 是需要更换1.54的屏驱吗？ 下载时钟频率为40MHZ，前提已经将图片30张按照Flash烧录说明烧录到了板载FLASH中，稍后补图

baocon***

补图

C_w***

baocong2023 发表于 2025-11-12 16:42
补图

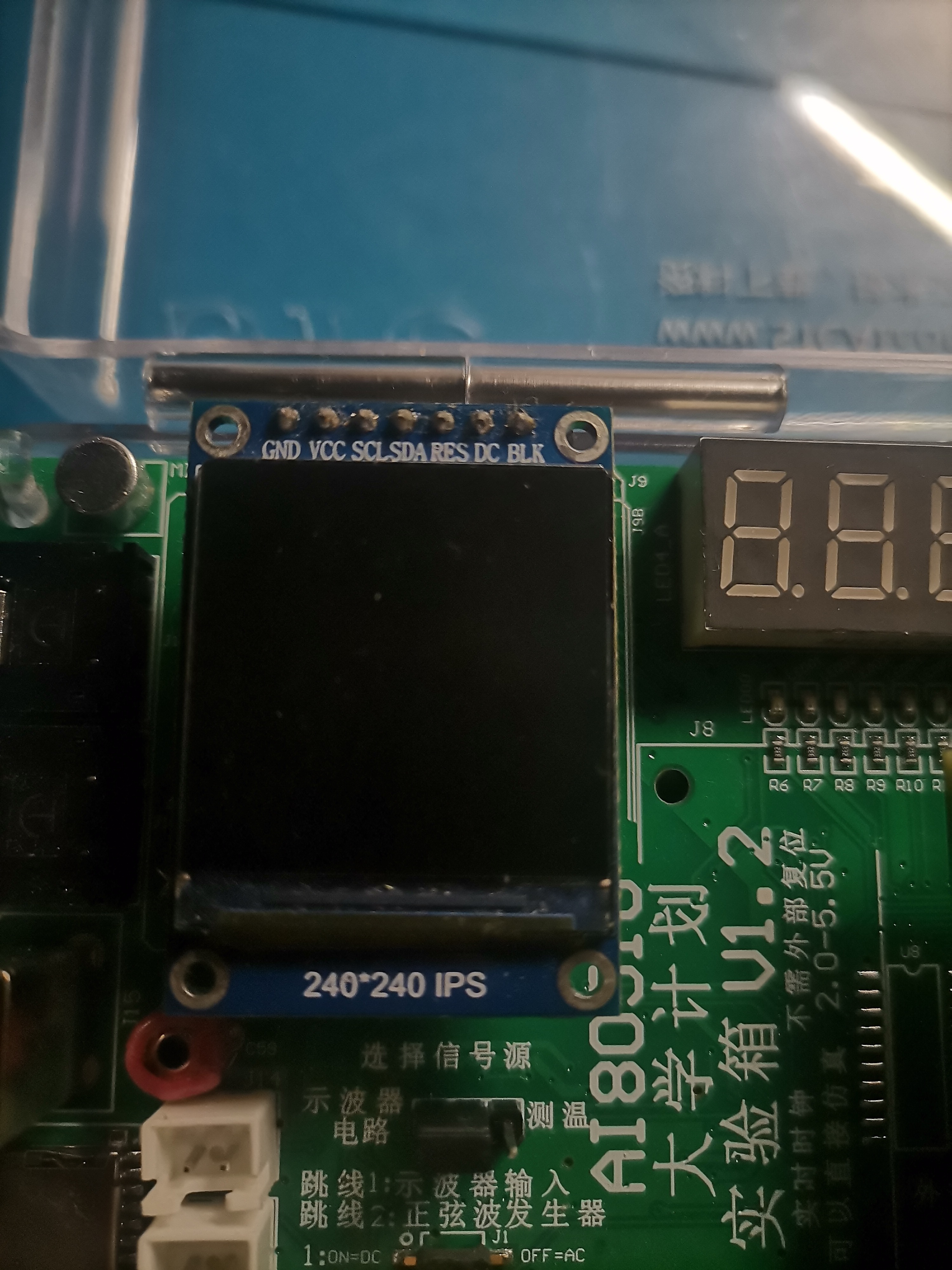

我的屏是7Pin的，你这是8脚，多了个片选CS。
你需要自己改下程序，把片选和背光对应管脚设置一下。
