触摸唤醒

mppq***

void main()
{
        u8 i = 0;

        EAXSFR();                /* 扩展寄存器访问使能 */
        EA = 1;
        CLK_Init();
        //LCD_config();  // LCD先初始化  否则会打乱后面外设的初始化
        Enable_Init();
        BAT1_HIGH();
        RED_LOW();
        //ADC_config();
        //DMA_config();
        UART_config();
        TouchKey_Init();

        IRC32KCR = 0x80;                            //启动内部32K IRC
    while (!(IRC32KCR & 1));                    //等待时钟稳定
        delay_ms(50);


        for(i=0; i<10; i++)        //扫描10次键, 将此值作为未触摸时的0点, 要求上电时不要触摸按键
        {
//        //        TSCTRL = (1<<7) + (1<<6) +3;        //开始扫描, 4次平均
                TSCTRL = (1<<7) + (1<<6);                //开始扫描, 无平均
                delay_ms(50);        //延时一下, 等待扫描完成
        }

        TK_zero[12] = TK_cnt[12];        //保存0点
        sprintf(buffer, "zero:%d\r\n", TK_cnt[12]);
        PrintString1(buffer);

        sprintf(buffer, "T_KeyPress[12]/2:%d\r\n", T_KeyPress[12]/2);
        PrintString1(buffer);

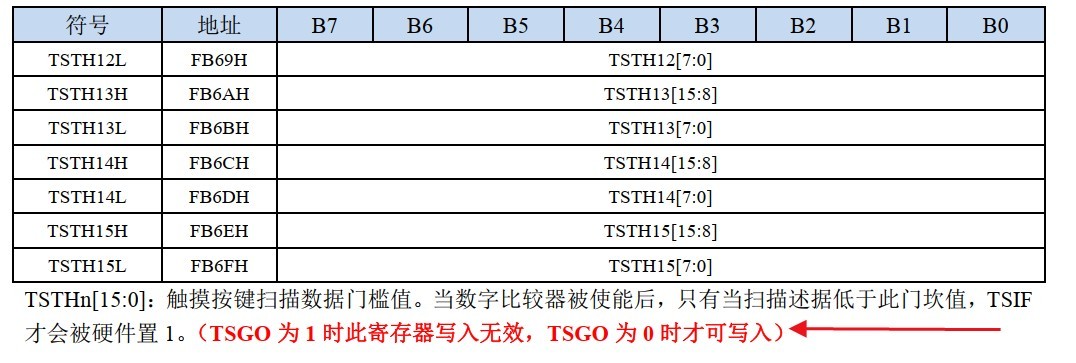

        TSTH12 = TK_zero[12] - T_KeyPress[12]/2;        //设置唤醒门槛值 = 0点（未触摸）值 - 触摸变化值/2


        sprintf(buffer, "TSTH12:%d\r\n", TSTH12);
        PrintString1(buffer);


        while(1)
        {
                // 1、进入低功耗前IO口配置
                BAT1_LOW();
                RED_HIGH();

                // 2、关闭外设

                // 3、关闭触摸模块

                TSCTRL = (1<<3) + (1<<2) + 0;        //关闭触摸模块， 允许16位数字比较器, 允许低功耗唤醒。 B7: TSGO,  B6: SINGLE,  B5: TSWAIT, B4: TSWUCS, B3: TSDCEN, B2: TSWUEN, B1 B0: TSSAMP
                printf("sleep\r\n");
                PCON |= 0x02;
                NOP(5);

                TSCTRL = (1<<7) + (1<<3) + (1<<2) + 0;
                EAXSFR();                /* 扩展寄存器访问使能 */
                CLK_Init();

                printf("sleepout\r\n");


                BAT1_HIGH();
                RED_LOW();

        }
}

通过P00-触摸12通道来进行触摸唤醒，
TSTH12 打印出来是7000左右，
触摸按键按下串口观察触摸值是2500左右，
可是为什么无法唤醒呢？

神***

神***

mppq***

        // 1、触摸引脚设置为高阻输入
        P0M0 &= ~0x01; P0M1 |= 0x01;

        // 2、触摸通道使能
        //TSCHEN1 = 0x08;
        TSCHEN2 = 0x10;

        // 3、不开启LED驱动分时多任务功能
        TSRT = 0x00;

        // 4、设置按键开关频率，参考电压以及放电时间
        TSCFG1  = (7<<4) + 7;
        TSCFG2  = 2;

        // 5、开启触摸按键
        //TSCTRL = 0xa0;

        // 6、设置唤醒频率

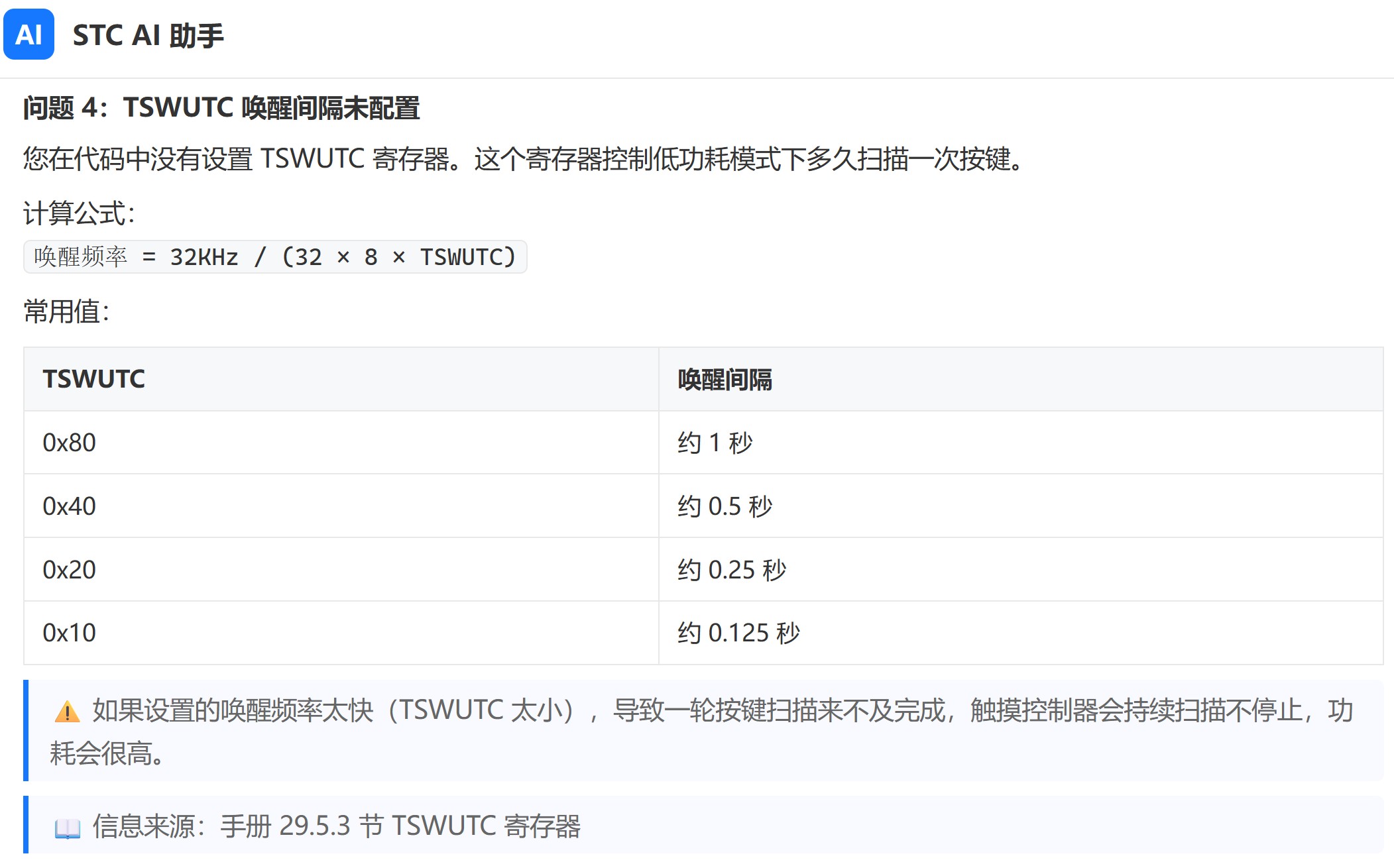

        TSWUTC = 128;        //唤醒频率 = F32K/(32*8*TSWUTC[7:0]) = 128/TSWUTC[7:0] Hz, TSWUTC = 1~255

        // 7、开启中断
        IE2 |= 0x80;

触摸按键的初始化，代码是按照唤醒例程写的

mppq***

神*** 发表于 2026-6-12 09:27

u8 i = 0;

        EAXSFR();                /* 扩展寄存器访问使能 */
        EA = 1;
        CLK_Init();
        //LCD_config();  // LCD先初始化  否则会打乱后面外设的初始化
        Enable_Init();
        BAT1_HIGH();
        RED_LOW();
        //ADC_config();
        //DMA_config();
        UART_config();
        TouchKey_Init();

        IRC32KCR = 0x80;                            //启动内部32K IRC
    while (!(IRC32KCR & 1));                    //等待时钟稳定
        delay_ms(50);


        for(i=0; i<10; i++)        //扫描10次键, 将此值作为未触摸时的0点, 要求上电时不要触摸按键
        {
//        //        TSCTRL = (1<<7) + (1<<6) +3;        //开始扫描, 4次平均
                TSCTRL = (1<<7) + (1<<6);                //开始扫描, 无平均
                delay_ms(50);        //延时一下, 等待扫描完成
        }

        TK_zero[12] = TK_cnt[12];        //保存0点
        sprintf(buffer, "zero:%d\r\n", TK_cnt[12]);
        PrintString1(buffer);

        sprintf(buffer, "T_KeyPress[12]/2:%d\r\n", T_KeyPress[12]/2);
        PrintString1(buffer);


        TSTH12 = TK_zero[12] - T_KeyPress[12]/2;        //设置唤醒门槛值 = 0点（未触摸）值 - 触摸变化值/2


        sprintf(buffer, "TSTH12:%d\r\n", TSTH12);
        PrintString1(buffer);


        while(1)
        {
                // 1、进入低功耗前IO口配置
                BAT1_LOW();
                RED_HIGH();

                // 2、关闭外设

                // 3、关闭触摸模块
                TSCTRL = 0x00;
                delay_ms(50);

                TSCTRL = (1<<3) + (1<<2) + 0;        //关闭触摸模块， 允许16位数字比较器, 允许低功耗唤醒。 B7: TSGO,  B6: SINGLE,  B5: TSWAIT, B4: TSWUCS, B3: TSDCEN, B2: TSWUEN, B1 B0: TSSAMP
                printf("sleep\r\n");
                PCON |= 0x02;
                NOP(5);

                TSCTRL = (1<<7) + (1<<3) + (1<<2) + 0;
                EAXSFR();                /* 扩展寄存器访问使能 */
                CLK_Init();

                printf("sleepout\r\n");


                BAT1_HIGH();
                RED_LOW();

        }

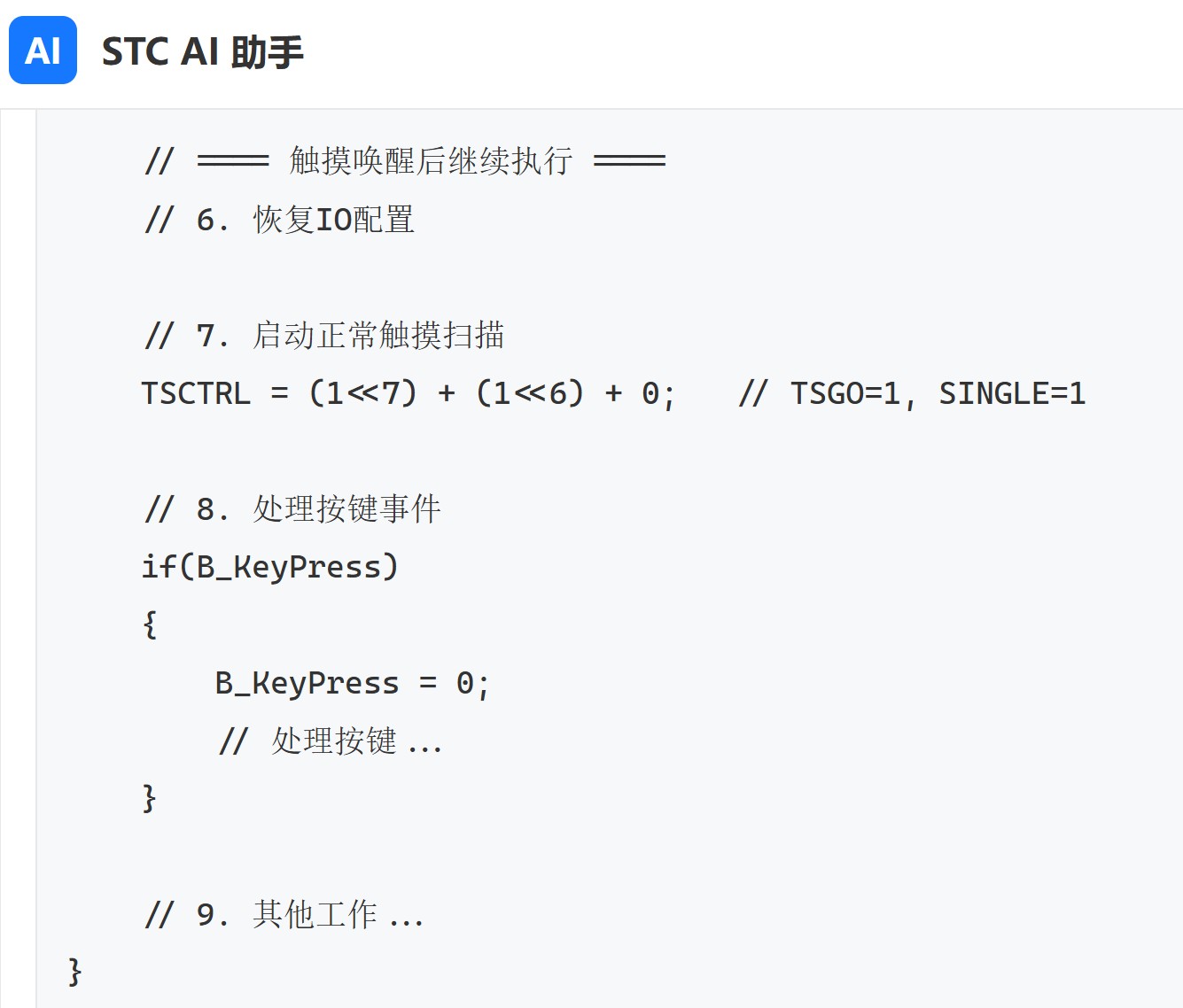

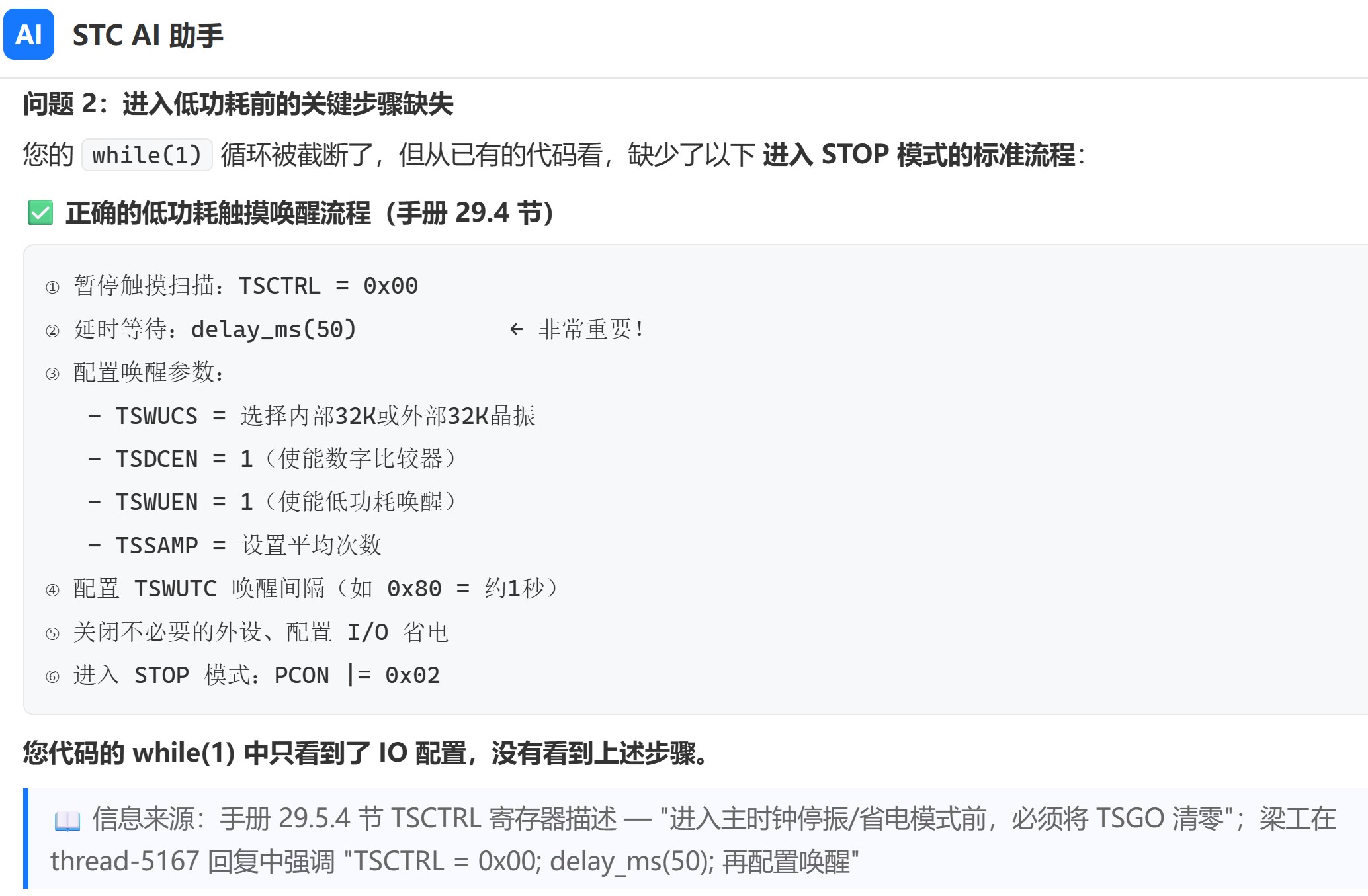

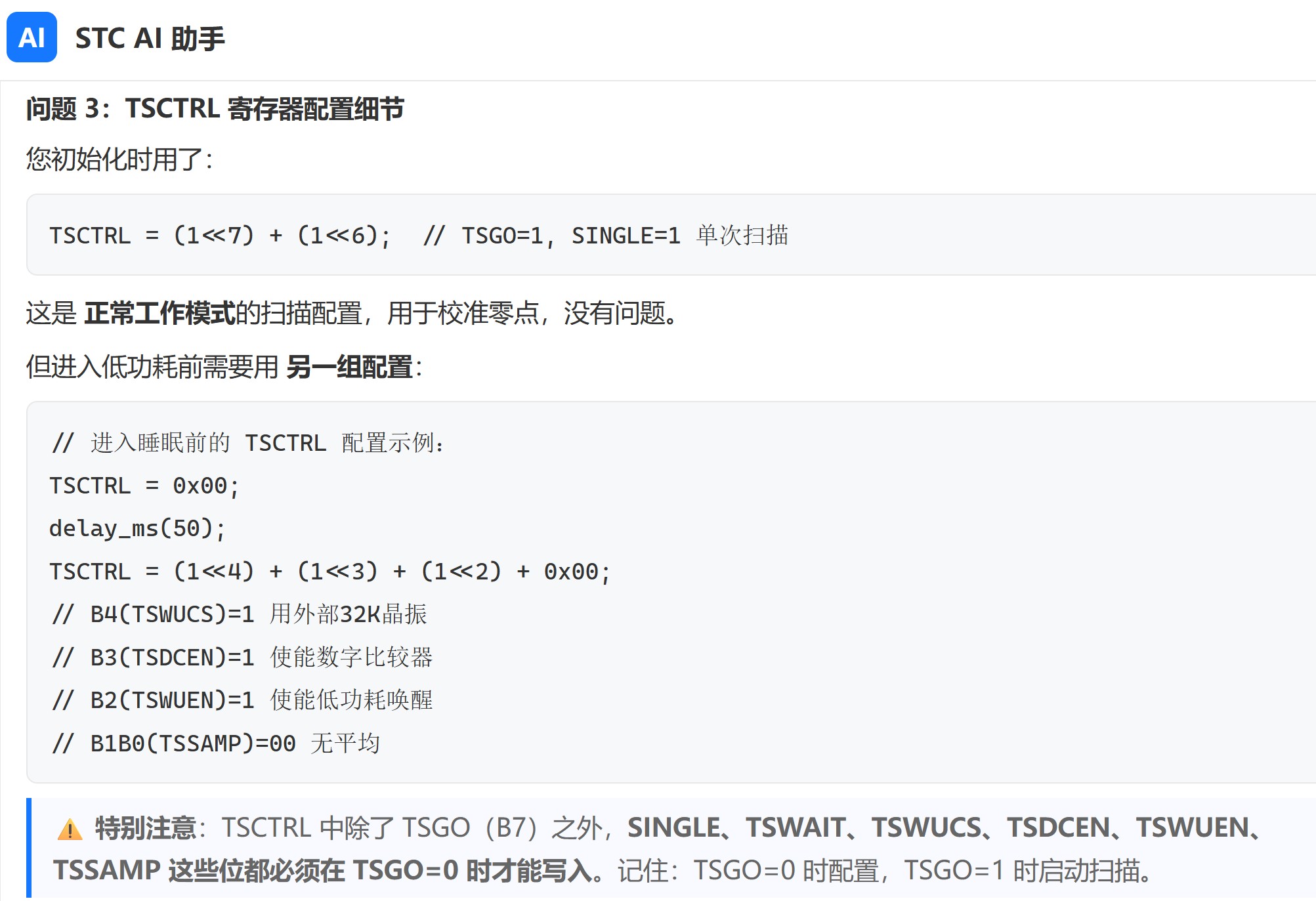

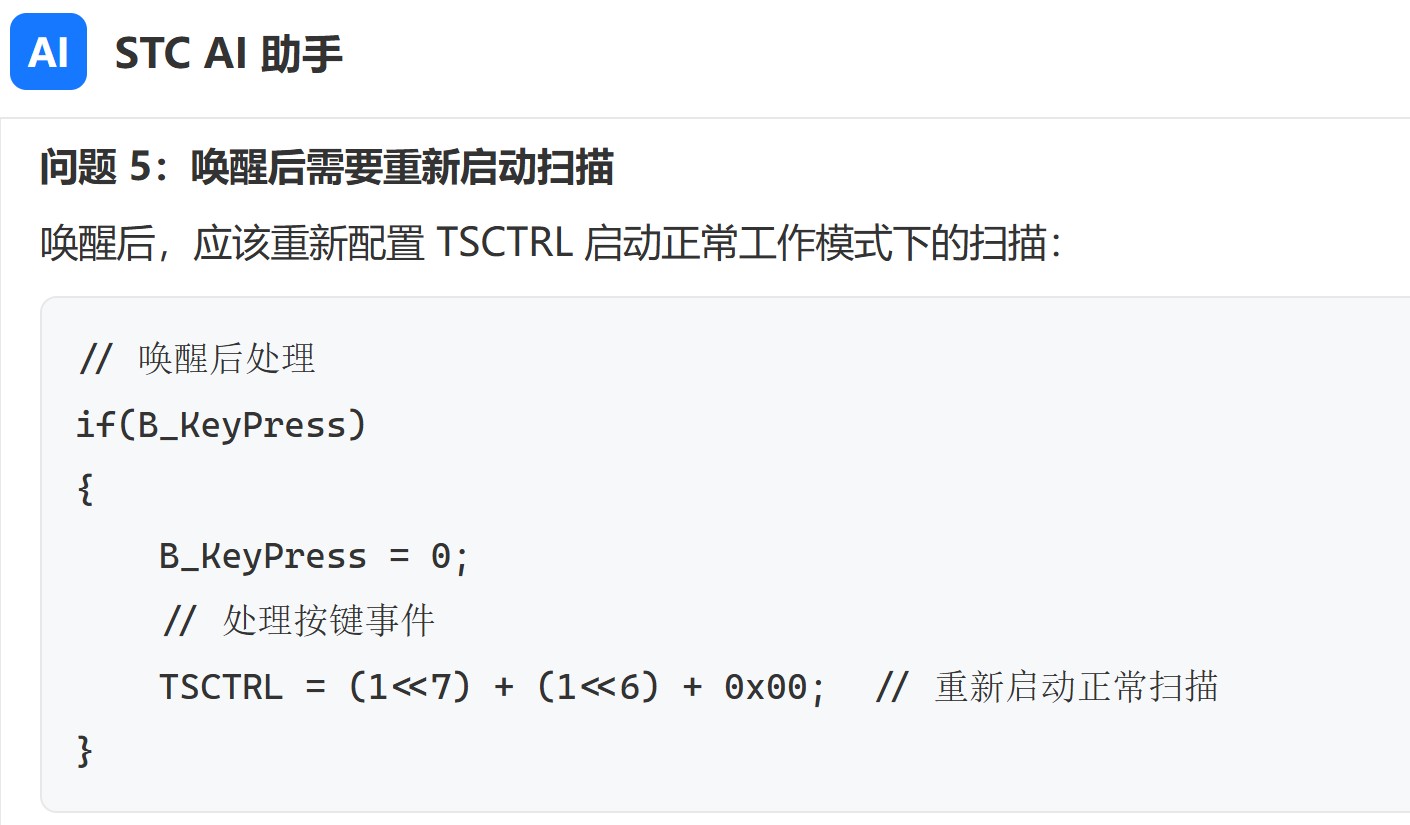

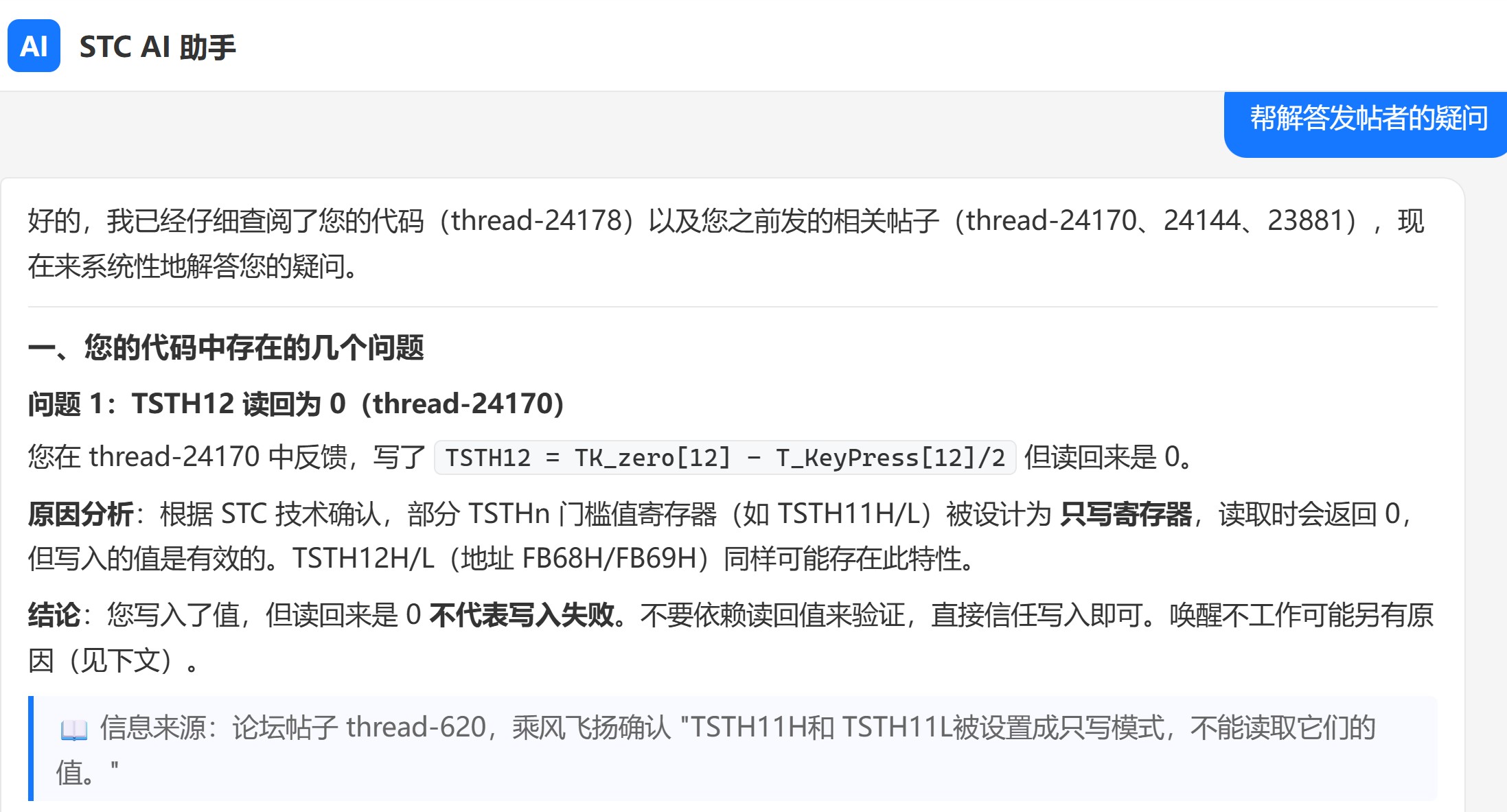

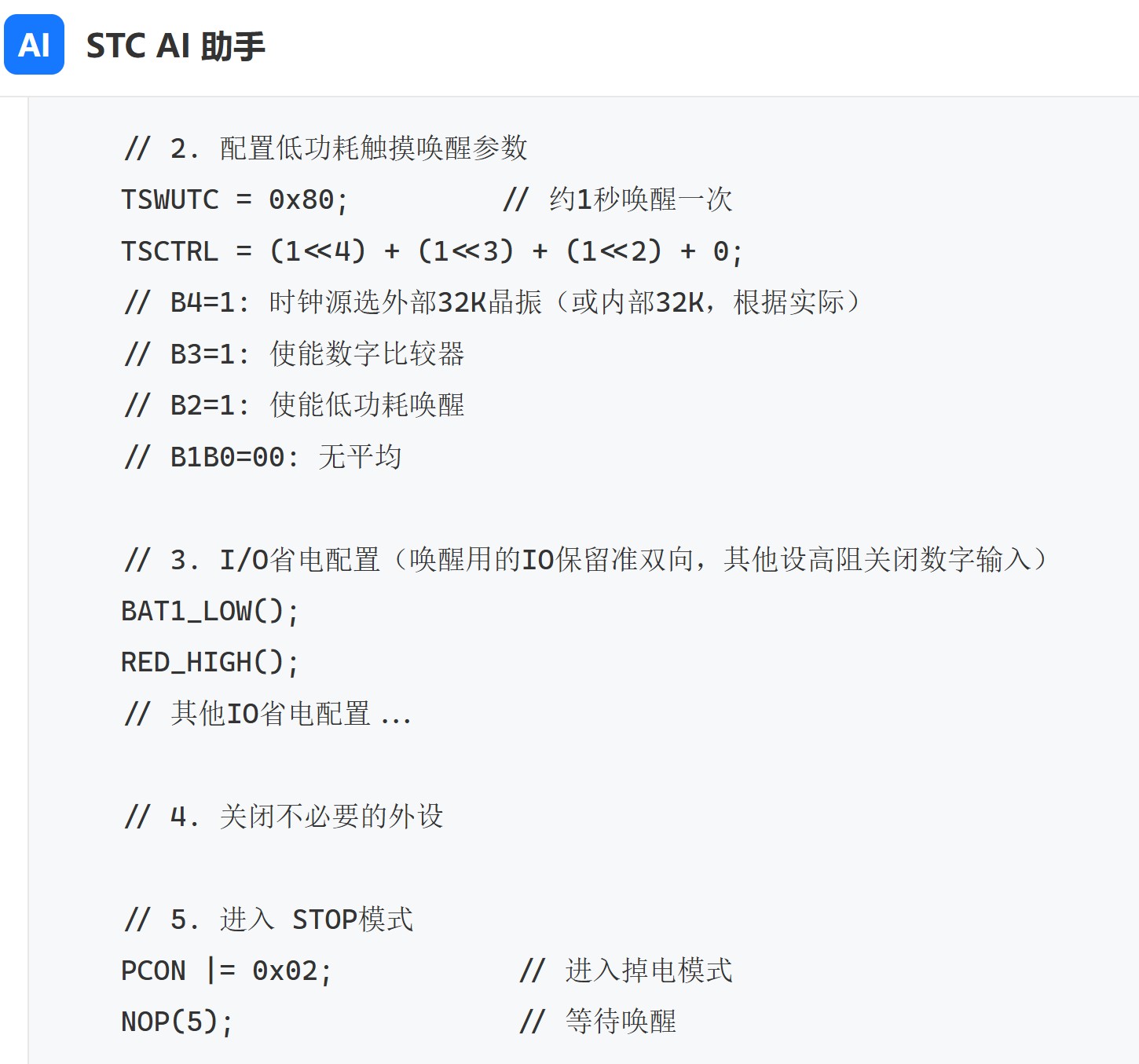

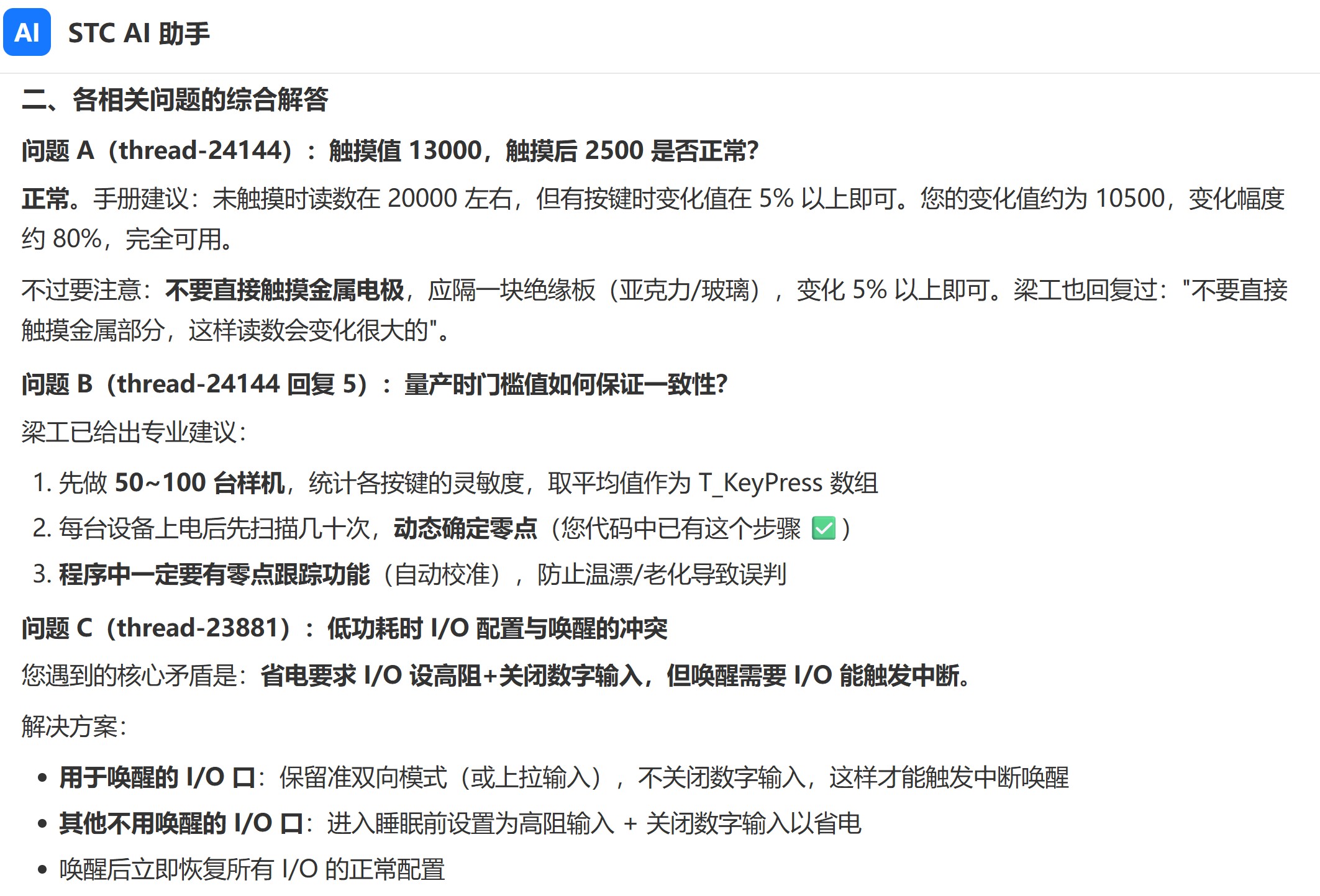

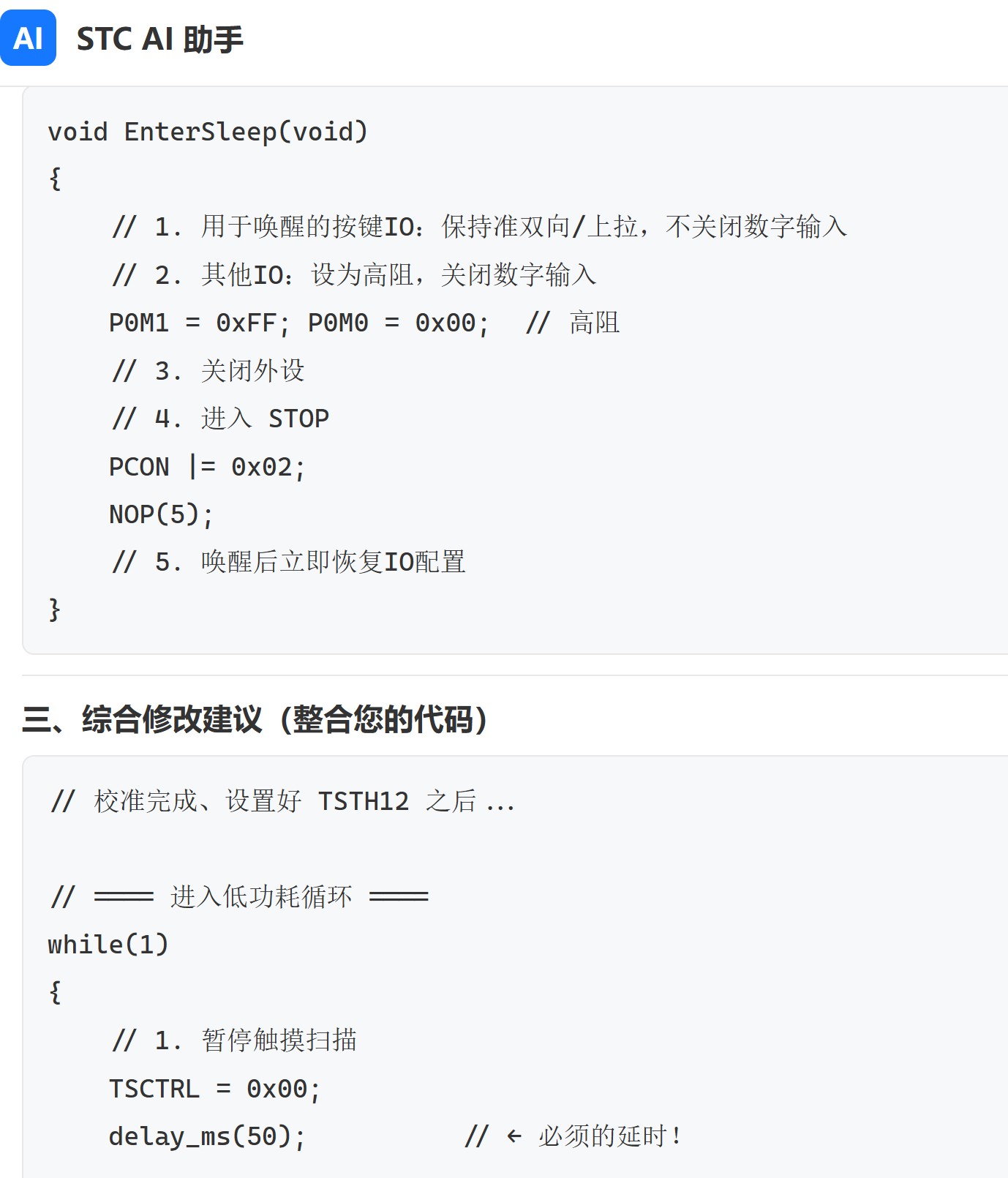

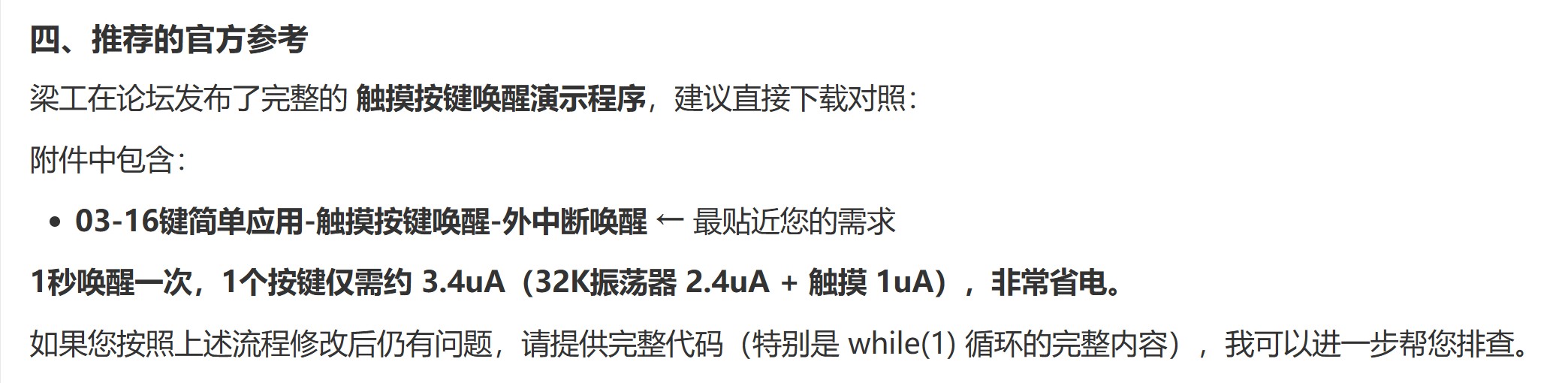

好像也没有AI说的哪些错误啊    初始化在TSCTRL  的  B7为1时已经完成初始化，在进入睡眠前已经将TSGO置0， 用的内部32K，    先不管其他IO口功耗问题，  都是按照示例写的 无法唤醒

狂热***

mppq*** 发表于 2026-6-12 09:50
u8 i = 0;

        EAXSFR();                /* 扩展寄存器访问使能 */

可能需要调整中断配置
设置对应唤醒逻辑

mppq***

狂热*** 发表于 2026-6-12 11:03
可能需要调整中断配置
设置对应唤醒逻辑

跳转到13号中断，唤醒逻辑指的什么，触摸小于阀值就唤醒，需要什么逻辑

梁***

上电后要先做10次以上触摸转换，将此时的读数（最好是平均值或低通滤波值）作为0点值，再写入唤醒值。
举例：
键按下后读数变化（减小量）为1600。
上电后连续读32次取平均值，假设为20000。
则唤醒值  TSTH12 = 20000 - 1600/2;   //唤醒值取0点值-变化量/2
程序要有缓慢的零点跟踪，睡眠前写入TSTH12。

狂热***

梁*** 发表于 2026-6-12 11:19
上电后要先做10次以上触摸转换，将此时的读数（最好是平均值或低通滤波值）作为0点值，再写入唤醒值。
举 ...

可能需要定时校准零点
多久比较合适

梁***

狂热*** 发表于 2026-6-12 12:01
可能需要定时校准零点
多久比较合适

缓慢跟随即可，比如100ms间隔+-1.
