立创开源--触摸按键+80mA大电流数码管自动涮新@STC8H4K64TL-LQFP48 | 鼓励已发

大*** · 发表于 2024-6-24 10:36:47

立创已开源 | 鼓励已发放
触摸按键实验板@STC8H4K64TL-LQFP48
80mA大电流LED数码管自动涮新显示@STC8H4K64TL
RTC实时时钟@STC8H4K64TL，年/月/日/时/分/秒

最新资料在20楼附件

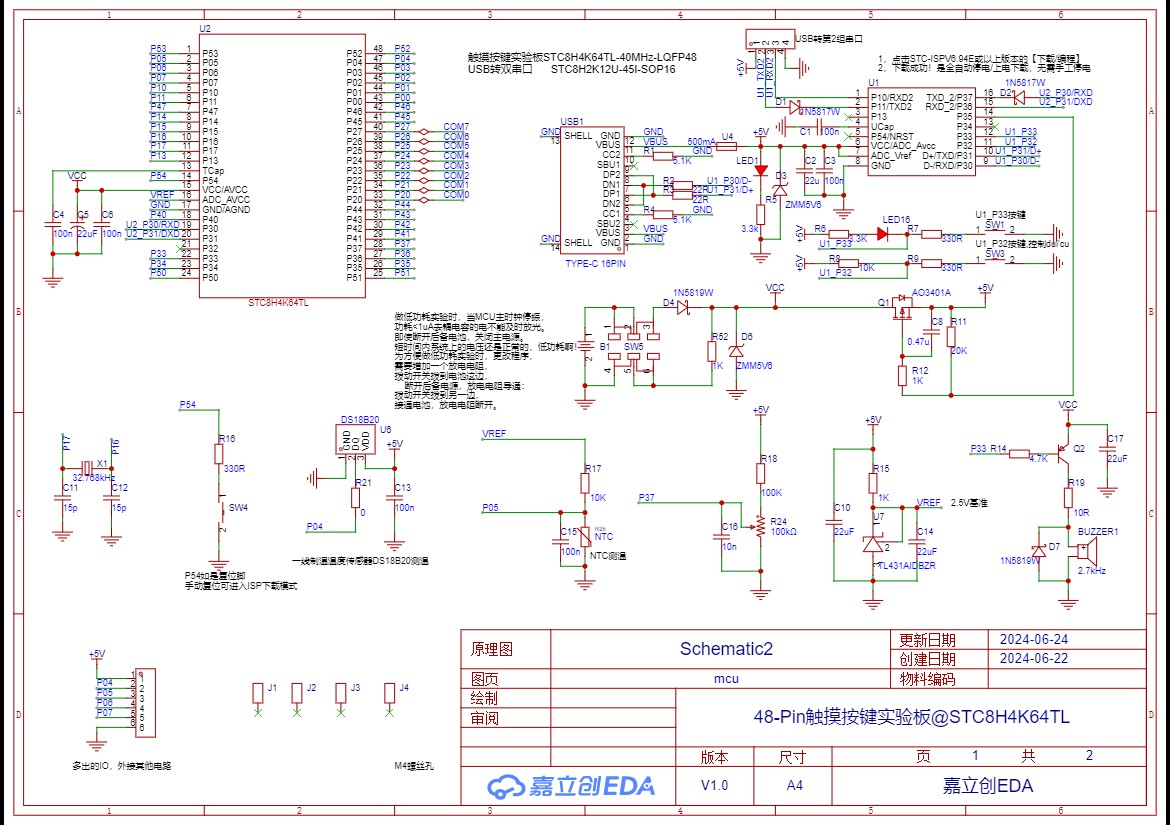

20240624，22：30 最新原理图

==================================
STCAI 的参考线路图


神*** · 发表于 2024-6-29 21:49:28

2024/6/29, 21:45
增加 D2, 防止外部没电时，电池通过 MOS 管给外部供电

请帮忙同步到我们这个新的原理图


神*** · 发表于 2024-6-24 10:47:22

先对比下我们的参考图：

神*** · 发表于 2024-6-24 10:52:58

这是触摸按键正反的基本要求；
触摸按键指示灯放在触摸按键中心！！！见类似的视频


大*** · 发表于 2024-6-24 10:57:07

神*** 发表于 2024-6-24 10:47
先对比下我们的参考图：

好的，这里的确粗心了

神*** · 发表于 2024-6-24 11:00:42

此处电阻 330欧，330R, 或 331, 或 331R
===否则就变成了 33欧


此处跟我们不符合

大*** · 发表于 2024-6-24 11:10:04

神*** 发表于 2024-6-24 11:00
此处电阻 330欧，330R, 或 331, 或 331R
===否则就变成了 33欧

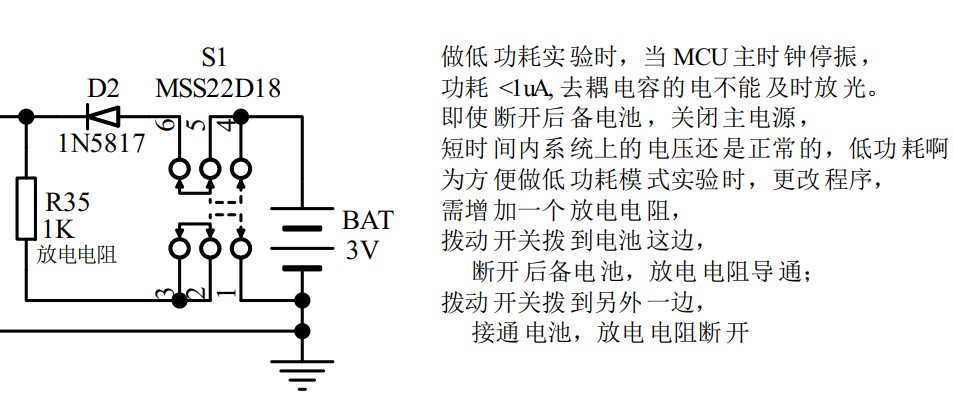

因为我没理解放电原理，所以没加
后期加上

神*** · 发表于 2024-6-24 11:17:28

不清楚，可以直接电我，这要改下，实验方便

大*** · 发表于 2024-6-24 18:33:37

立创开源--触摸按键实验板@STC8H4K64TL-LQFP48

电源部分更新，去除过多电容，节约成本。

神*** · 发表于 2024-6-24 18:47:05

再问，还有没有不一致的，我没时间一一对，我也有很多事
要大家自己指出，哪修改的不一致，直接看不一致的部分

之前这个二极管是错的，你已去除

神*** · 发表于 2024-6-24 18:48:45

331， 330R
