串口绘图，AIapp-ISP V6.94R，效果非常好，用于曲线监控最好不过了

梁***

AIapp-ISP V6.94R 版，调试接口 | 串口绘图



深圳国芯人工智能有限公司-工具软件 (stcai.com)

重大升级 ！！！  大步前进 ！！！




STC-ISP 变得越来越强大了，增加的波形绘制功能，1~8通道，可以监控一些控制曲线，
比如PID过程的设置值、当前值、积分、微分、控制量等等。
对于数字处理结果也可以用曲线直观显示出来。



AI-ISP V6.94M版 串口绘图 实测效果非常好，曲线观察的最佳选择。
正弦波+锯齿波

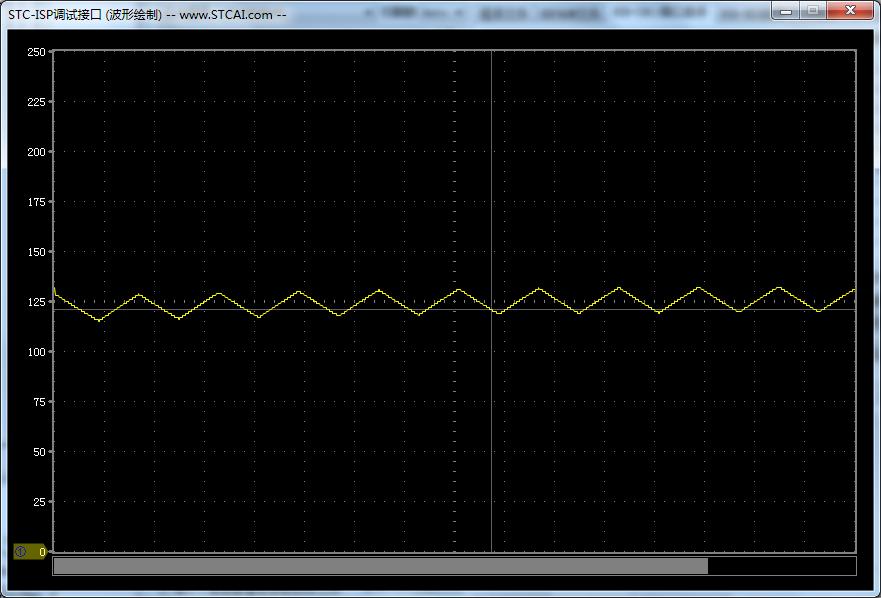

软件模拟RC滤波（或RC充放电）效果：RC值较小：

软件模拟RC滤波（或RC充放电）效果：RC值较大：

计算 sin(x)/x：




程序模拟两级RC串联滤波效果，黄色为50%占空比的方波，幅度为255，缩小一半显示，
绿色为第一级滤波原样输出，红色为第二级滤波后纹波放大后输出。
RC值较大时，第二级滤波后纹波放大2倍输出。第一级滤波后明显的充放电波形，2级滤波后近似正弦波。


RC值较小时，第二级滤波后纹波放大10倍输出。第一级滤波后接近三角形，2级滤波后基本就是正弦波。

马***

还没有发布吧?

国学***

这工具软件也算是业界天花板了，一直在更新，一直在加油

foxpr***

STC这个下载工具真是强大

leit***

绘图功能对PID调试帮助极大，之前用过别的绘图软件，受限于波特率最高256000，速度太慢，
显示5条曲线（2个字节一个点位的数据）就会很占CPU资源，还得取舍监测哪几个变量参数的曲线。
如果ISP软件能直接用串口10M的速度就太好了，速度有了可以加到16条曲线的同时监测。
如果能再加入几点 功能就更好了：
1、增加曲线导入，导出功能，保存曲线以便后续分析。
2、X轴加上时间标记和点数标记（可以选择都显示或者显示一种）。
3、自定义一个字节或者两个字节的帧头，帧尾。
4、窗口可以鼠标拖动改变大小（方便观察曲线全貌）。
5、数据格式加入4个字节的选项。
6、每条曲线设置独立的放大倍数（方便几条曲线对比观察）

梁***

leit*** 发表于 2023-5-17 15:38
绘图功能对PID调试帮助极大，之前用过别的绘图软件，受限于波特率最高256000，速度太慢，显示5条曲线（2个 ...

什么PID要这么快的速度？
PID用于控制那些有惯性的物理量（最经典的就是温度、电机、气压、液体阀等等），速度一般都比较慢。

如果绘图软件用非常快的速度刷新，成示波器了。

神***

STC-ISP V6.91R 可以串口 10M bps 啊，
另外 USB-CDC虚拟串口/就是串口，是12M bps

USB-CDC虚拟串口和传统串口相比有如下优点：

Ø  数据传输更快：USB-CDC虚拟串口忽略传统串口的波特率，传输速度的比特率即为全速USB的通讯速度12MBPS（即每秒12M位）

Ø  使用更简单便捷：USB-CDC虚拟串口忽略传统串口的起始位、停止位等冗余信息

Ø  数据传输更可靠：USB-CDC虚拟串口丢弃传统串口简单的软件奇偶校验机制，USB-CDC虚拟串口数据传输时有USB硬件CRC校验，

  以及校验出错重传机制，保证数据100%正确

Ø  自动缓存数据：USB-CDC虚拟串口会自动缓存数据。单片机在没有处理完成上位机下传的上一笔数据时，如果此时上位机又有新的数据下传，

  虚拟串口会自动将新的数据缓存，从而保证数据100%不会丢失或被覆盖。

USB-CDC虚拟串口概述

当单片机需要和电脑之间进行数据交换时，首选一般都是串口通讯。STC32G系列单片机内置USB控制器和收发器，

当用户代码中嵌入USB-CDC代码后，使用USB线将单片机与电脑直接相连接，在电脑端就可识别出【USB-CDC虚拟串口】，

【USB-CDC虚拟串口】就是【串口】。

延申阅读：

超级简单的USB-CDC虚拟串口应用及不停电下载-STC32 - USB：USB-CDC虚拟串口/就是串口，一箭双雕之USB转双串口，[鼠标+键盘]的HID复合设备 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

延申阅读：

超级简单的USB-CDC虚拟串口应用及不停电下载-STC8H - USB：USB-CDC虚拟串口/就是串口，一箭双雕之USB转双串口，[鼠标+键盘]的HID复合设备 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

李***

越来越强了，一个isp工具做成了相关工具软件集。

leit***

电机用PID调试，调试用的三环控制，电机惯量小，处理速度就得快，自己又加了一些传递函数，过程中的参数比较多，同时显示出来，就可以查看同一时刻是哪个参数没有达到预期效果

leit***

不知道带PGA的单片机型号什么时候能出，产品空间有限，不想再加放大器芯片
