各位大神关于电流互感器连接单片机的问题

198390***

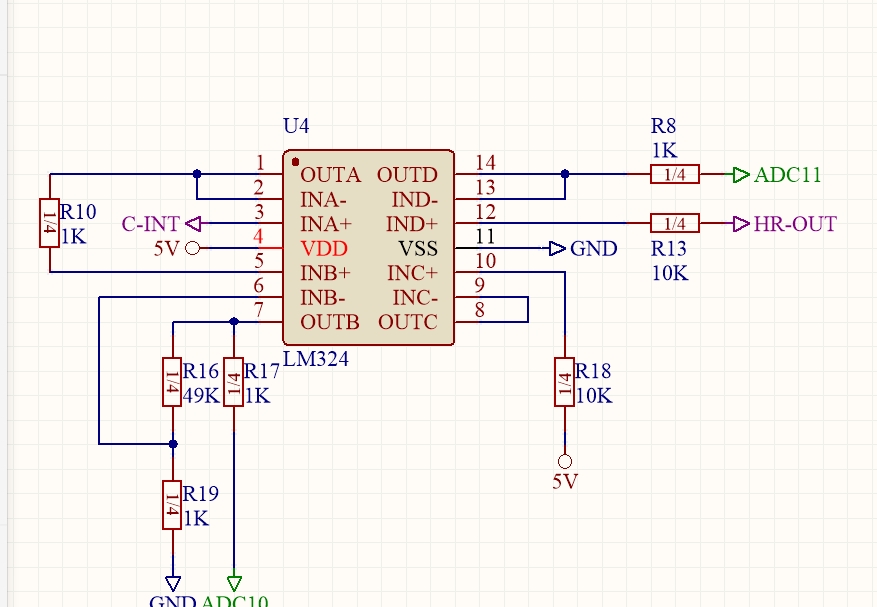

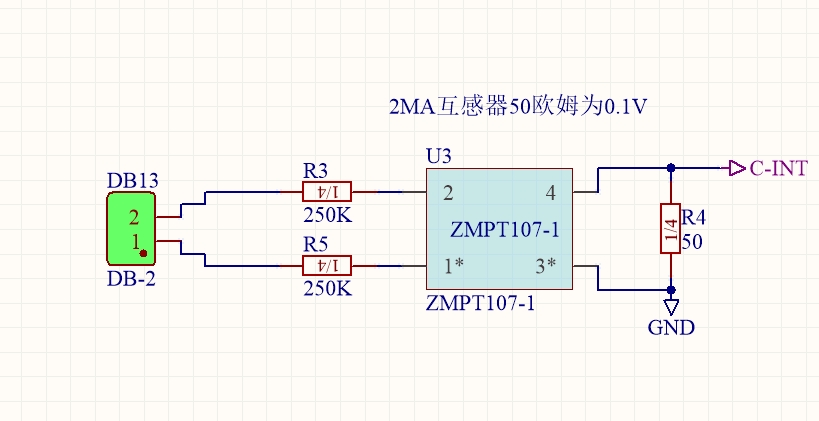

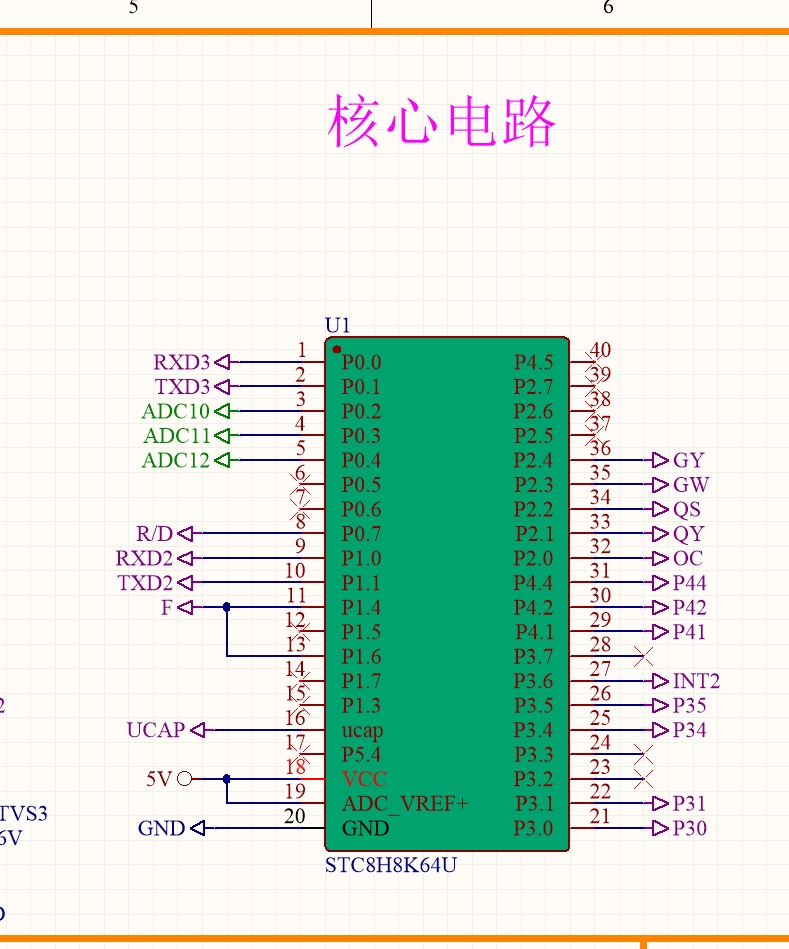

如图，这是小白我花的电流互感器，互感器是网上2元钱买的ZMPT107 ，择明郎熙的电流2MA互感器，按照手册上写的可以测量一次侧1000V交流电压，我现在想把他连接到单片机ADC口上，单品片机用的是STC8H8K64U的单片机，我设计师经过LM324运放，第一级接成跟随器增加驱动能力，第二级别接成正向比例放大器，但是现在又个问题，网上说交流的好像不能直接和单片机相连，是不是先把信号经过全桥整流然后再加上跟随器放大一下，还是又简单粗暴的接法，成本月底越好，还有运放是否需要使用双电源，我这用的是单电源，求教大神们！

Debu***

没整明白你这个是电压互感器还是电流互感器
电压互感器输入不能串电阻，电流互感器输入也不能串电阻（串负载，然后再互感器绕1到几圈）
加整流不行，输入加整流，直流无法通过互感器，输出加整流，会产生很大压降，而且压降和二极管参数关系很大，还受温度影响，还不精确，飘来飘去的
5V单电源可以，注意用LMV321、LMV324这样的轨到轨运放，324一般般，高精度建议用SGM8551、SGM8557这样的低失调运放
互感器输出接二分之一的ADC基准，零点为一半ADC值，有信号时上下波动，用软件处理得到真有效值，或者用2个通道差分采样

Debu***

查了一下叫电流型电压互感器
R3、R5限流，互感器电流1比1，根据欧姆定律算出电压

网***

交流的信号需要整流,或者运放增加偏置电压把信号移到1/2Vcc再给单片机采样,注意运放的输出摆幅动态范围

Debu***

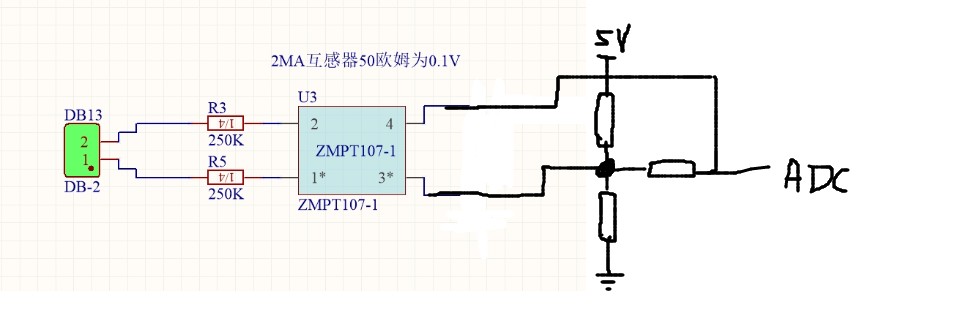

用2个10K电阻从5V电源或2.5V基准分压，建议用个431做2.5V基准，然后互感器负载电阻用1K的，量程500V对应±1V，就是1.25-1=0.25V和1.25+1=2.25V，输入500V输出0.25~2.25V到ADC，测个220V交流电峰值311V够了，软件算有效值，ADC到电源和地反着接俩二极管，电源再并个5.6V 5W稳压管

198390***

Debu*** 发表于 2024-8-6 11:51
没整明白你这个是电压互感器还是电流互感器
电压互感器输入不能串电阻，电流互感器输入也不能串电阻（串负 ...

谢谢指点

198390***

Debu*** 发表于 2024-8-6 11:51
没整明白你这个是电压互感器还是电流互感器
电压互感器输入不能串电阻，电流互感器输入也不能串电阻（串负 ...

这个是测量电压1000V的电流型互感器，就是输入输出1000：1000  1MV的

198390***

Debu*** 发表于 2024-8-6 12:37
用2个10K电阻从5V电源或2.5V基准分压，建议用个431做2.5V基准，然后互感器负载电阻用1K的，量程500V对应± ...

这个输入端是交流电压高压1000V以内，我看网上他们串联两个电阻进行分压的

198390***

Debu*** 发表于 2024-8-6 11:54
查了一下叫电流型电压互感器
R3、R5限流，互感器电流1比1，根据欧姆定律算出电压

谢谢大神，这个电路不需要加运放对么，这样太好啦

198390***

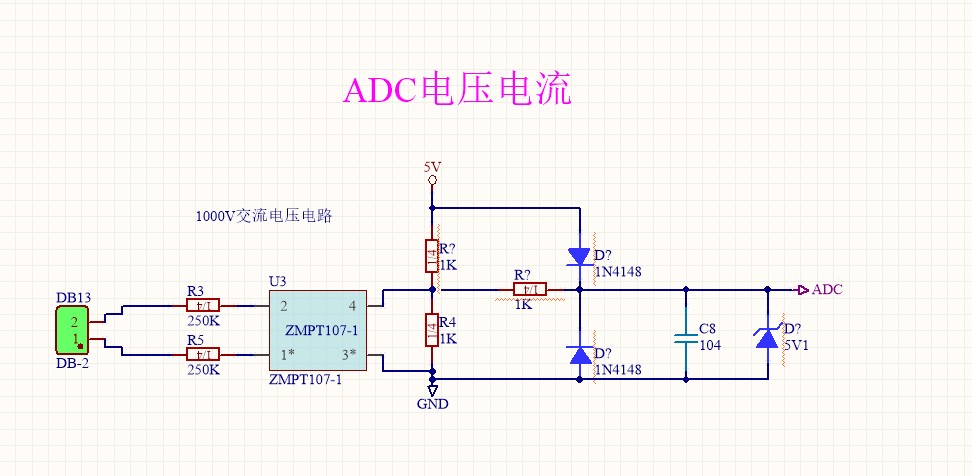

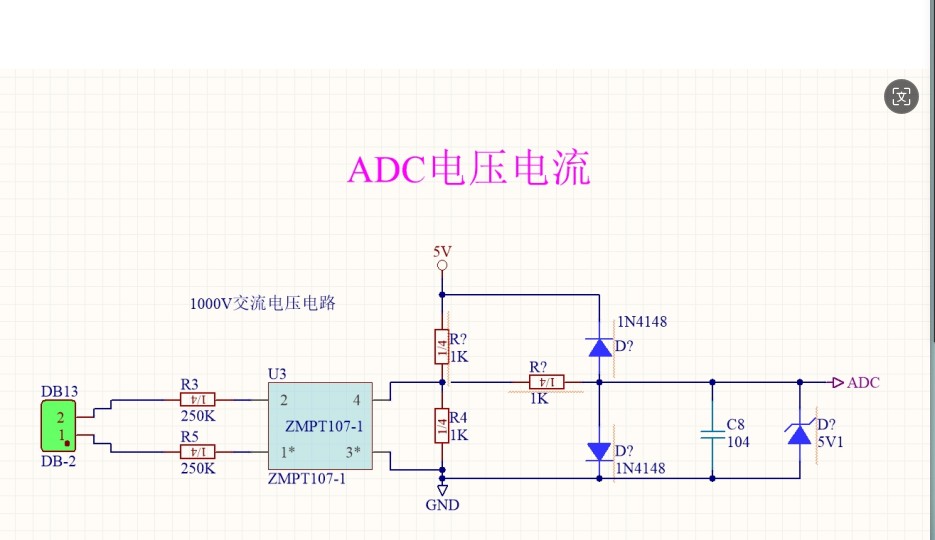

大神您看这个图对么
