关于霍尔电流传感器ADC采样问题

198390***

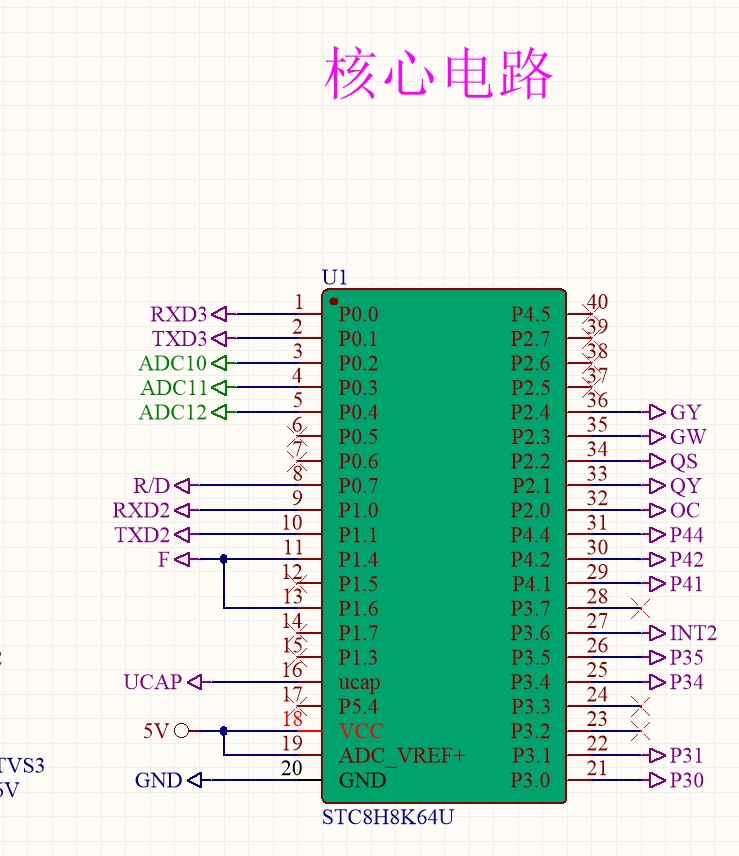

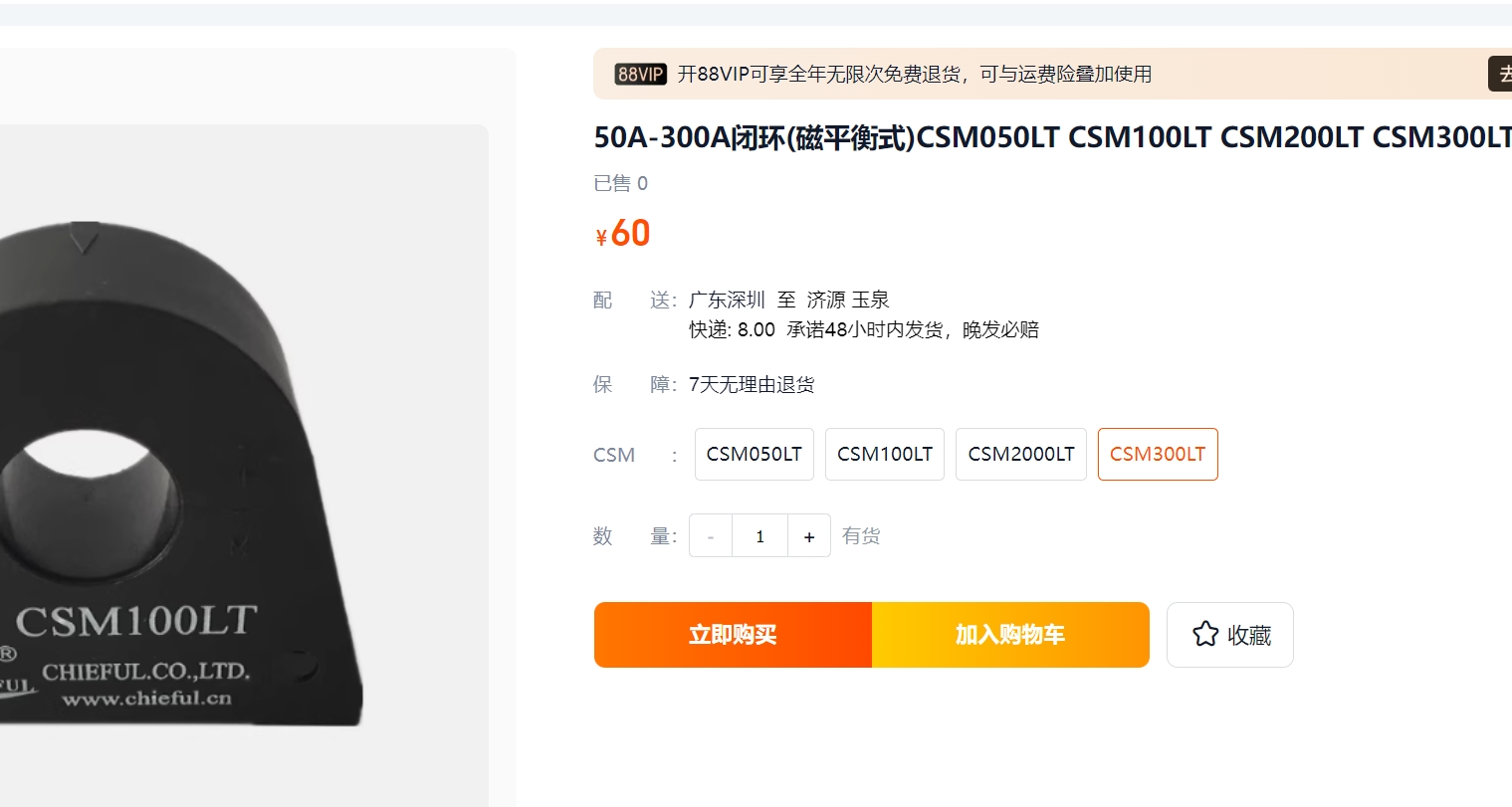

如题：是这样的大神们，我用啦一款工业电流霍尔传感器，按照厂家电话里说如果想测量输出5V就再负载端并联一个50欧姆电阻，因为我的单片机是5V电压，所以我接啦个50欧姆电阻这样会不会出问题，我怕出问题再ADC口有并联一个6V的双向TVS，这样可以否，我第一步经过运放组成电压跟随器，然后去的单片机ADC, 这样是不是有点多余？是不是直接上ADC口就行？还有这个电路是不是设计的有问题，请求大神们指导指导！跪谢！

Debu***

运放有失调，能不加就不加，低失调的运放要1块钱以上
6V TVS一点用没有，TVS是防静电抗雷击的，6V TVS击穿电压要8、9V甚至更高（建议实测一下TVS的伏安特性曲线学习一下最基本的元件特性），还是双向的，负电压来了先烧单片机IO口，怕烧串个电阻就行了，还怕就反着接俩二极管到电源和地，超过电源和地的电压都搞到电源轨上去，记得用低压降的肖特基，然后电源再并个5.6V 5W的稳压管，避免电源被IO抬高，IO再串个小电阻，让它能有点压降不至于硬往里怼

网***

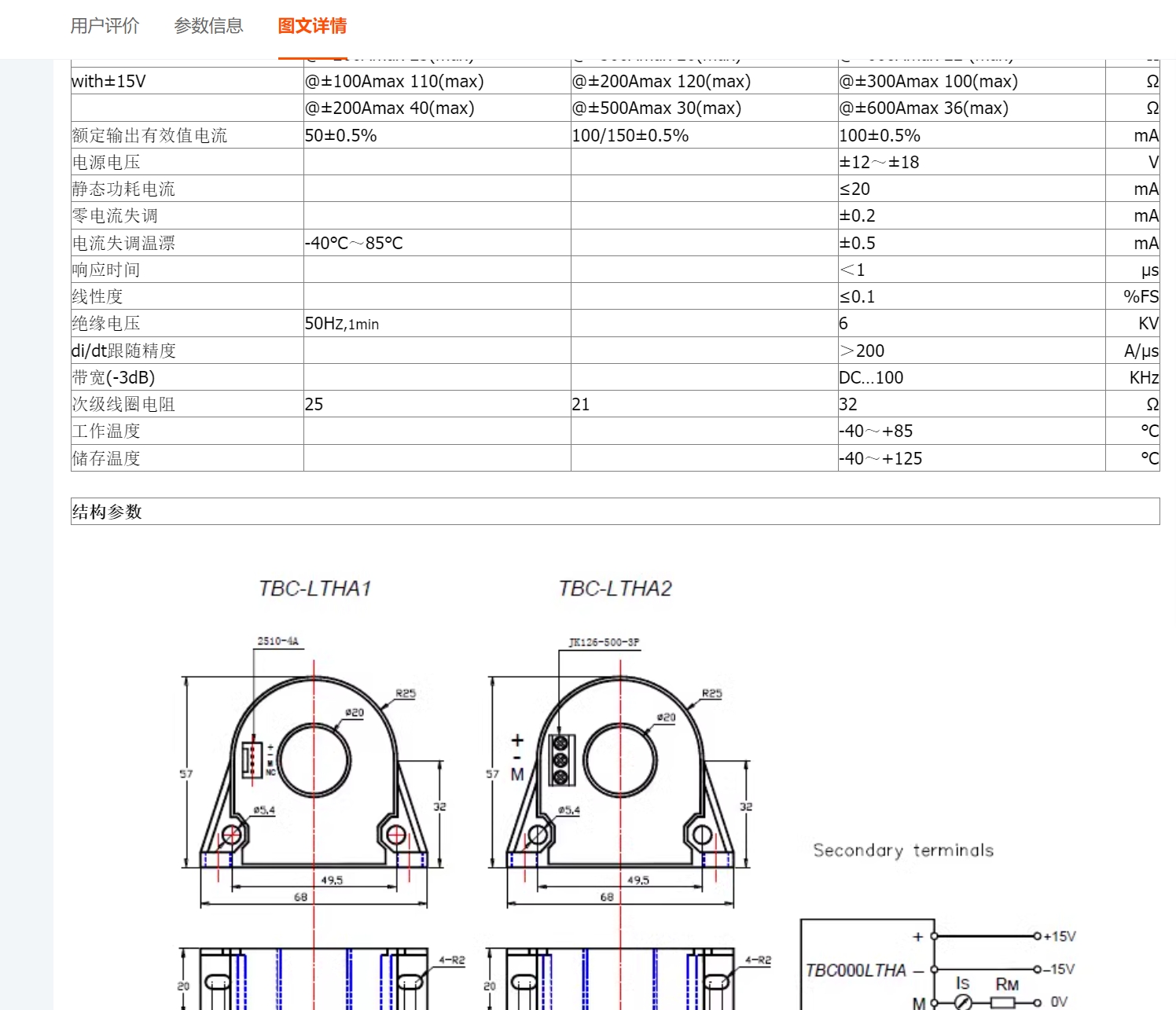

闭环霍尔电流传感器是恒流驱动的,输出电压由负载电阻决定,想要5V满度输出,就要根据实际输出电流计算采样电阻阻值.由于霍尔电流传感器是+-15V供电,特殊情况下有可能引起输出电压超过5V,所以做个钳位保护是必要的,建议使用限流电阻+稳压管的钳位电路,这样电压比较准确,6V的TVS的钳位电压远高于5V,不适合做精确钳位.
当然,霍尔电流传感器也有5v单电源供电的型号,如果用这类型号的话,就不必做钳位保护了.

Debu***

你那霍尔我也没用过也不懂，有问题问厂家，STC单片机问题来这问，还有它5V是不是和单片机同一个电源供电的，不是的话要注意IO电压不能超过电源电压

198390***

Debu*** 发表于 2024-8-6 12:06
运放有失调，能不加就不加，低失调的运放要1块钱以上
6V TVS一点用没有，TVS是防静电抗雷击的，6V TVS击穿 ...

大神5V的稳压管功率是否可以小一点，0,5W的行不，5W个头太大啦

198390***

网*** 发表于 2024-8-6 12:10
闭环霍尔电流传感器是恒流驱动的,输出电压由负载电阻决定,想要5V满度输出,就要根据实际输出电流计算采样电 ...

嗯 ，大神这个有没有加个运放做跟随器然后到ADC，有必要没

198390***

Debu*** 发表于 2024-8-6 12:13
你那霍尔我也没用过也不懂，有问题问厂家，STC单片机问题来这问，还有它5V是不是和单片机同一个电源供电的 ...

这个霍尔的5V是通过加负载电阻50欧姆得到的，那个霍尔的供电是+15V,-15V GND ，GND是和单片机的GND连接的

网***

198390*** 发表于 2024-8-6 14:51
嗯 ，大神这个有没有加个运放做跟随器然后到ADC，有必要没

看具体情况,如果被测信号是交流,后续可能需要校准电路,滤波电路,以及精密整流等信号调理电路,就需要增加运放.
如果不需要进一步处理,霍尔电流传感器输出属于强信号,不用再加缓冲,可以直接用单片机ADC采样的.

198390***

网*** 发表于 2024-8-6 15:28
看具体情况,如果被测信号是交流,后续可能需要校准电路,滤波电路,以及精密整流等信号调理电路,就需要增加 ...

嗯我加的是直流信号，但是有个问题就是，加入我把霍尔传感器方向安装反啦，实验时候可能会出现-5V的情况，这样我给单片机保护加IO口上下加两个二极管是否可以保护住

网***

198390*** 发表于 2024-8-6 15:35
嗯我加的是直流信号，但是有个问题就是，加入我把霍尔传感器方向安装反啦，实验时候可能会出现-5V的情况 ...

ADC口是高阻抗,片内钳位二极管耐受几个mA不会烧,可以据此串联合适的限流电阻,即使负压加入也不烧芯片就行了
也可以反并联一个4007二极管,做负压旁路,霍尔几十mA的电流也不会烧4007.总归,有各种方法钳位和保护,按需要选一种就行了
