8G1K08A电磁干扰问题

dong9***

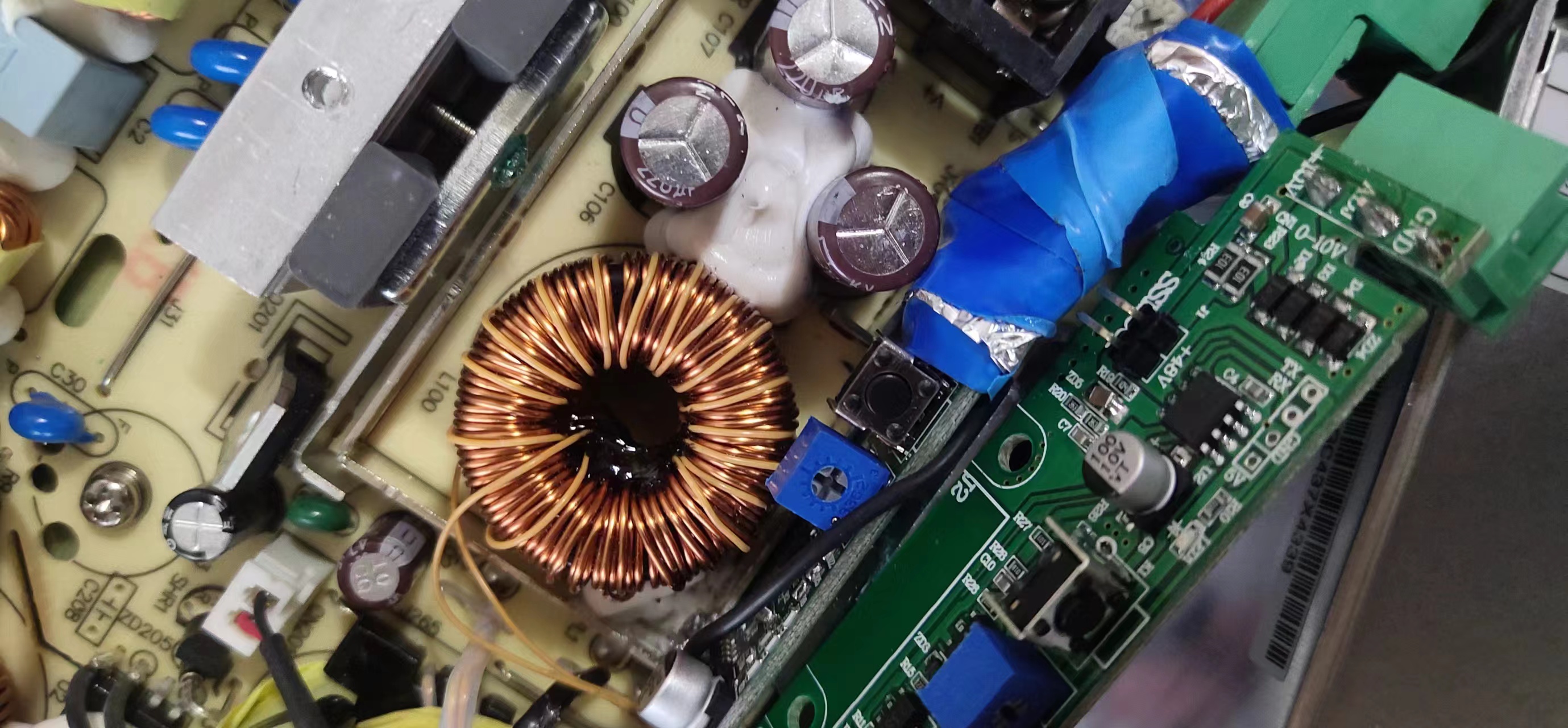

用8G1K芯片，通过工控型号AD输入，单片机PWM输出控制光耦，调节开关电电源的输出电压， 程序调试运行一切正常，但是单片机线路板靠近电源的输出储能电感的时候，单片机的PWM出现闪跳现象，软件通过延迟工控信号AD采样，再最高和最低采样取消后再求平均值， 干扰改善了，但是电源满功率输出的时候，10多秒后，还是出现干扰现象，不知道如何彻底改善？谢谢！

dong9***

[/apoyl_multivideo]

Debu***

环路不稳定（相频特性、带宽），小信号被干扰，自激

dong9***

Debu*** 发表于 2024-8-5 12:26
环路不稳定（相频特性、带宽），小信号被干扰，自激

有个别人样品，单片机是14脚，位置和其它元件都一样，他这个不会，该如何查找问题和克服？
目前同样一个控制板，放在更大功率电源上，附近全是电解电容，没有出现干扰现象。

Debu***

dong9*** 发表于 2024-8-5 12:42
有个别人样品，单片机是14脚，位置和其它元件都一样，他这个不会，该如何查找问题和克服？
目前同样一个 ...

远离电感和变压器

网***

不是单片机问题,应该是ADC采样电路被干扰的原因,单靠软件滤波不一定能解决这个问题,需要优化ADC电路和布线

梁***

单片机的PWM是主动推挽输出的，不会收外部干扰影响的，很可能是影响到你的ADC输入信号了。

dong9***

梁*** 发表于 2024-8-5 17:00
单片机的PWM是主动推挽输出的，不会收外部干扰影响的，很可能是影响到你的ADC输入信号了。 ...

的确是，关闭AD，PWM 稳定输出， AD开启，就容易乱！

dong9***

wnag*** 发表于 2024-8-5 12:47
调整一下AD采样频率，与电感的频率岔开，这样不容易共振

AD采样频率， 我用软件延时采样不是一回事吗？

ax6***

二层板布板EMC问题么？线走反面或有条件4层板走中间，驱动信号强度合适不一定越大越好，接口尽量匹配等等。
