开源I2C地址扫描工具：一箭双雕USB CDC串口助手显示

Debu***

在开发I2C的过程中，偶尔会遇到没有资料不知道地址的设备，或不知道地址被配置成多少了，或需要I2C检测总线上有几个能正常工作的设备，或检测总线通不通，这就需要一个能扫描所有地址的工具了
这就需要有I2C和显示的功能，本着简单易得的原则，使用串口助手比较方便，单片机上也不用接屏幕了，看了看STC的一箭双雕正合适，直接从7PIN插座处接I2C，USB CDC发到STCAI-ISP的串口助手显示
直接使用USB CDC库快速开发，再加点I2C程序就行了，经过一通胡乱编程，很快就实现了这个功能，接下来测试一下
接好一箭双雕的USB


识别到串口（STCAI-ISP有新版了）


只选择文本模式，打开串口


然后按一下一箭双雕的P32按键，开始扫描，可以看到扫描的过程

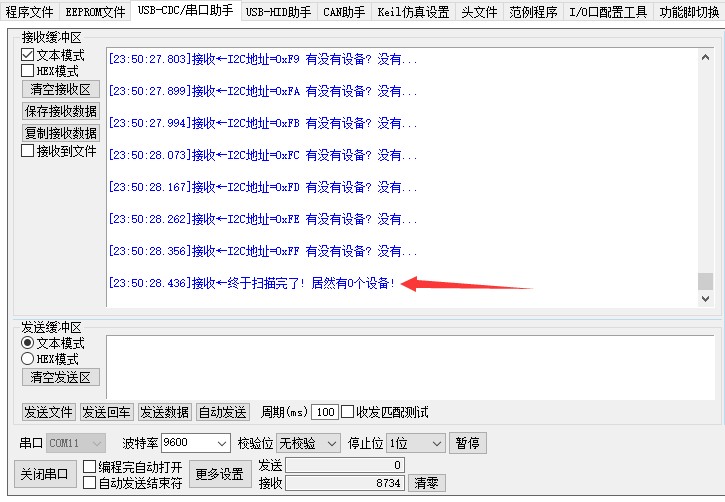

扫描完了显示扫描到的设备数，然后停止


插个OLED屏（注意提前接好跳线R17、R14）


再按一下P32按键会再扫描一次，扫描完发现扫描到1个设备了



翻一下记录，能看到有设备的地址是0x78

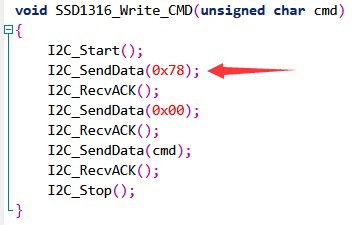

这和该OLED的驱动程序是一致的

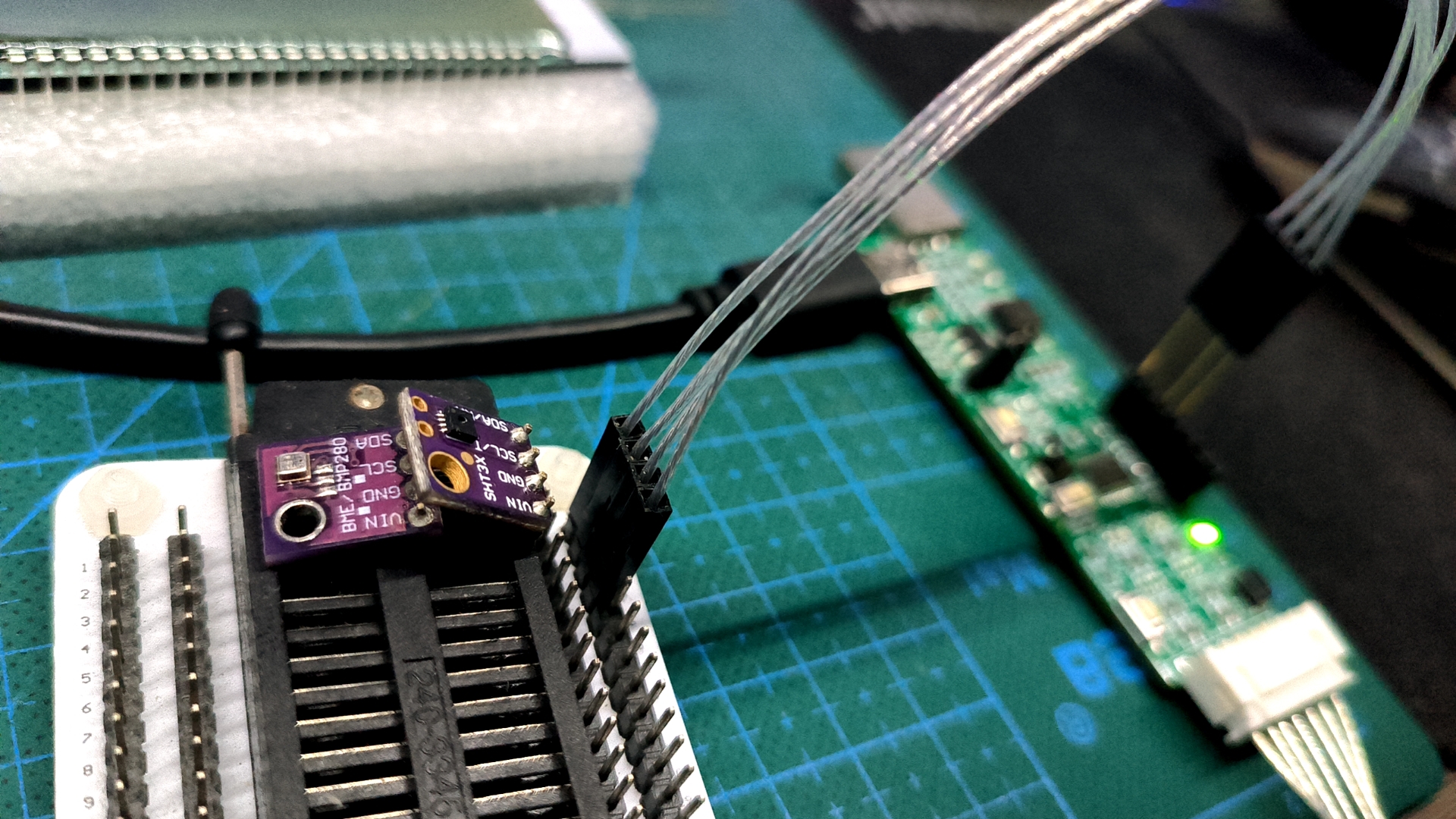

换另外两个I2C模块试试

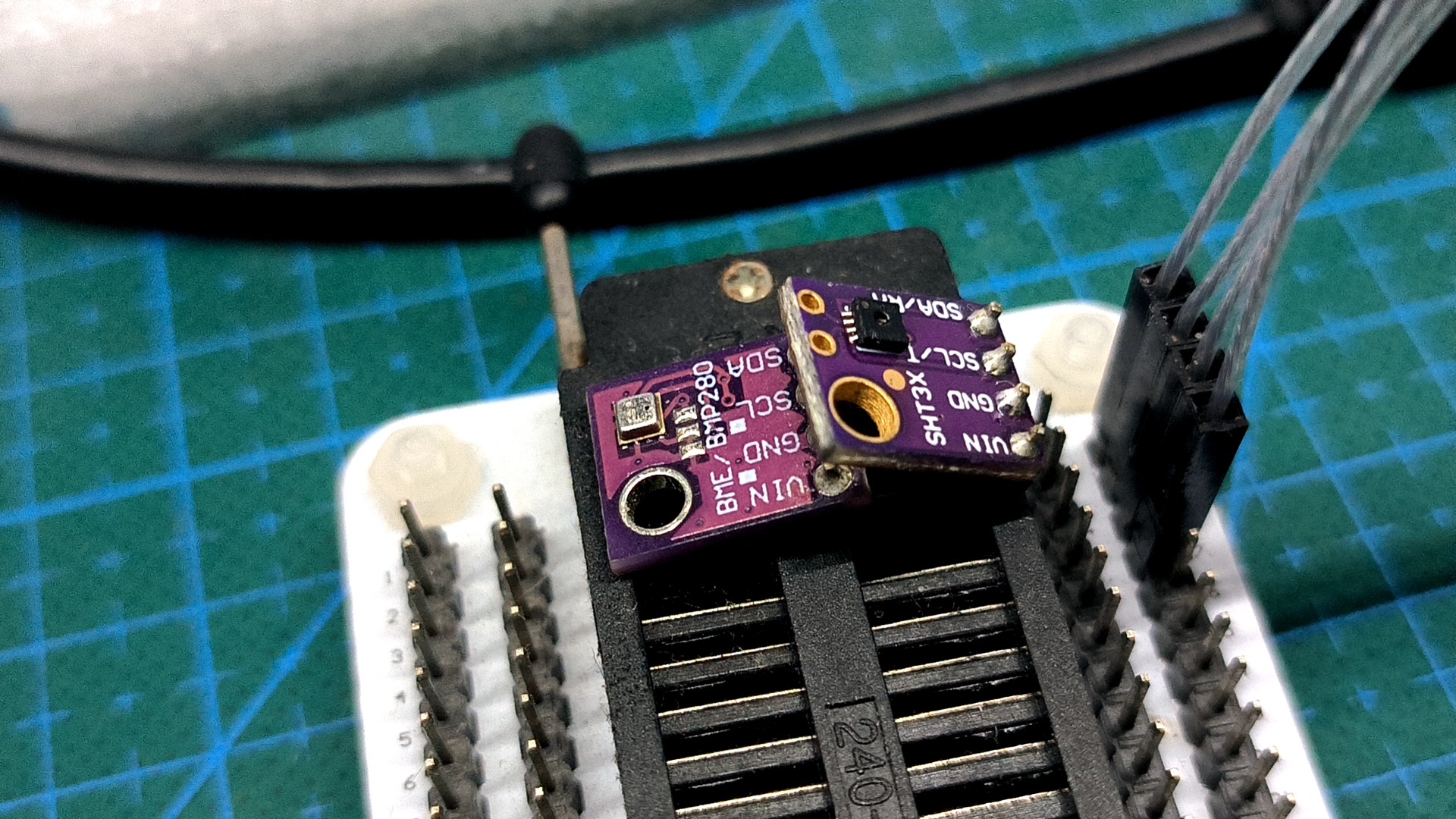

也是可以正常扫描到的


工程下载链接：
USB_CDC_I2C地址扫描.zip (36.3 KB, 下载次数: 25, 售价: 1 芯愿)

2024-8-5 00:05 上传
