串口下载使用无法检测到芯片

TheTee*** · 发表于 2024-7-30 13:16:05

使用普通的USB转TTL工具下载软件，使用检测不到芯片
芯片类型是STC8G1K08A 8pin

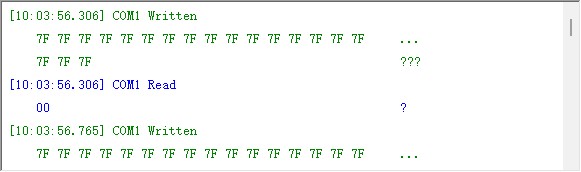

串口监控软件检测到循环在发送7A，板子隔段时间回复00
有没有大佬帮忙看看是原理图还是哪里出了问题，先谢谢啦

TheTee*** · 发表于 2024-7-30 18:25:54

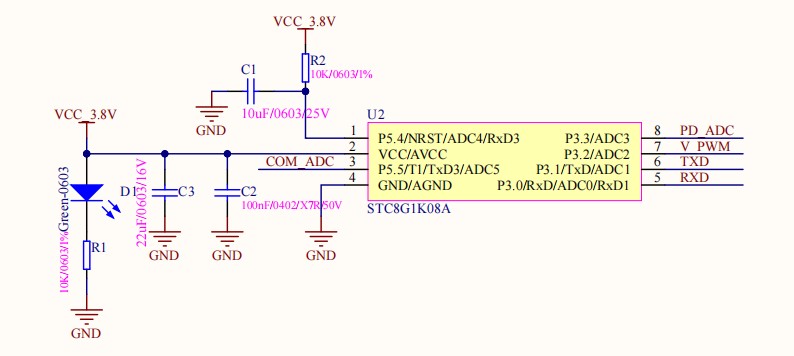

问题解决了，是因为原理图中的电容C3设计过大，导致上电后拉低了下载器电压，电压恢复之后错过了下载的时间

Debu*** · 发表于 2024-7-30 13:21:36

隔段时间一个00，这应该是出厂的跑马灯程序导致的，STC单片机是上电瞬间检测有无下载命令，如果没有就运行用户程序了，所以要先接好串口点下载再上电，才能进入下载状态

TheTee*** · 发表于 2024-7-30 13:30:51

wnagming 发表于 2024-7-30 13:27

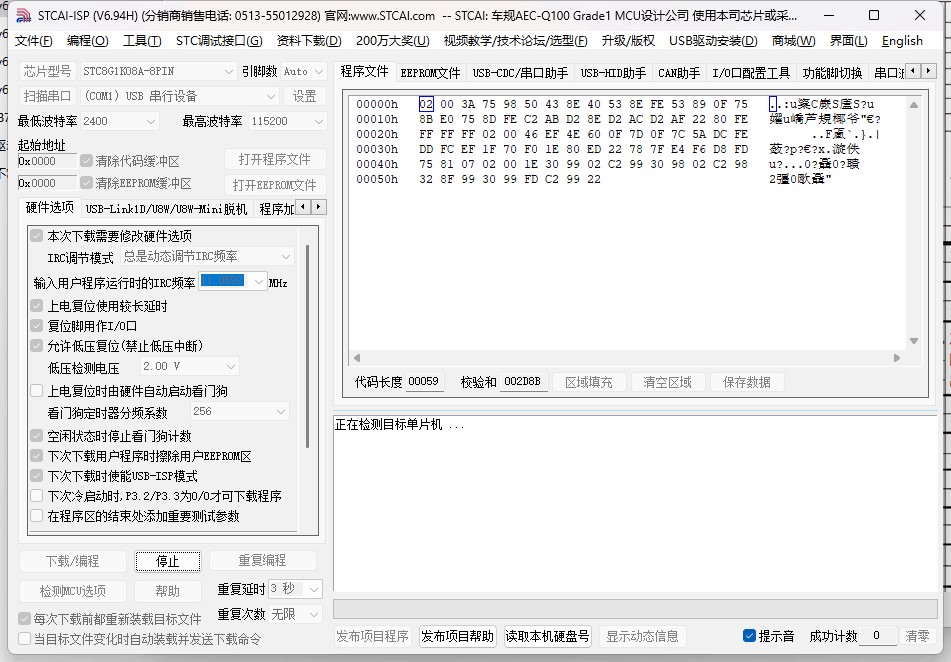

显示正在检测单片机时，要给单片机重新上电

重新上电了，还是一样的

TheTee*** · 发表于 2024-7-30 13:32:32

Debu*** 发表于 2024-7-30 13:21
隔段时间一个00，这应该是出厂的跑马灯程序导致的，STC单片机是上电瞬间检测有无下载命令，如果没有就运行 ...

我试了，先连接下载器，点击下载然后断电上电板子，还是不行

mtt*** · 发表于 2024-7-30 14:15:55

TheTee*** 发表于 2024-7-30 13:30
重新上电了，还是一样的

给单片机重新上电的时候，串口芯片不能断电

乘风*** · 发表于 2024-7-30 14:32:51

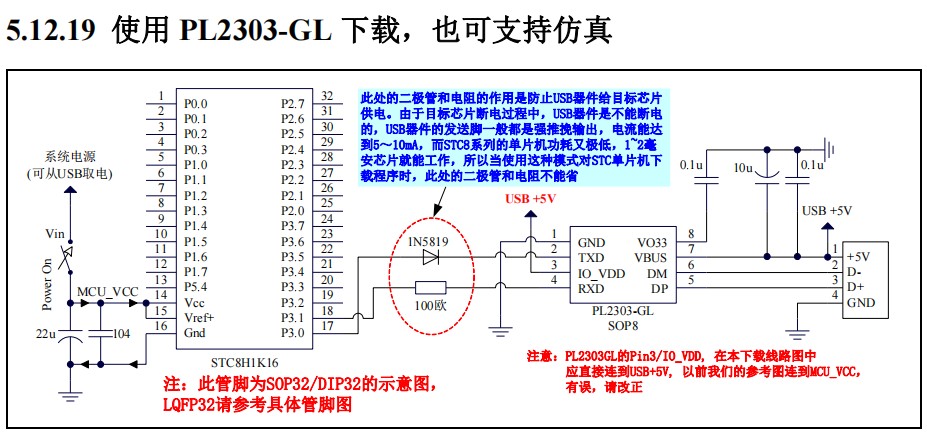

使用第三方的USB转TTL工具下载需要注意做好隔离

so*** · 发表于 2024-7-30 14:45:48

txd和rxd是交叉的吗

TheTee*** · 发表于 2024-7-30 16:30:31

so*** 发表于 2024-7-30 14:45
txd和rxd是交叉的吗

是交叉的

TheTee*** · 发表于 2024-7-30 16:31:49

mtt*** 发表于 2024-7-30 14:15
给单片机重新上电的时候，串口芯片不能断电

是的只断单片机的，下载工具保持供电

TheTee*** · 发表于 2024-7-30 16:33:53

mtt*** 发表于 2024-7-30 14:15
给单片机重新上电的时候，串口芯片不能断电

是的单片机断电上电，下载工具始终供电
