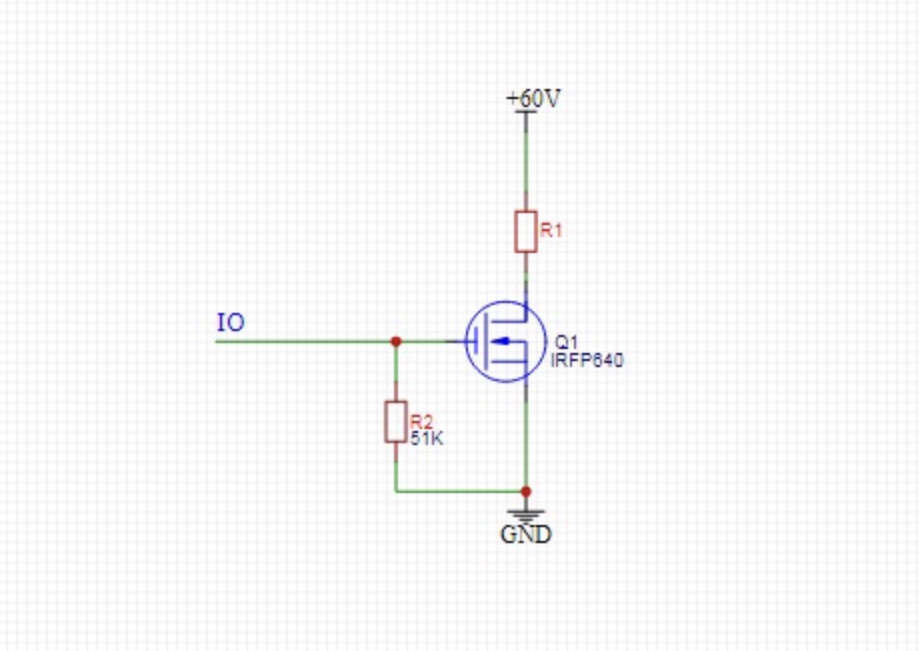

      能不能用IO直接驱动场效应管做开关是大家关心的问题，如图所示，这是我的一个小制作中用场效应管做开关的电路图，单片机工作电压是5v，场效应管用于60v电路做开关，两年来一直安全工作，没有问题，但是有两二个问题需要注意：

taih***

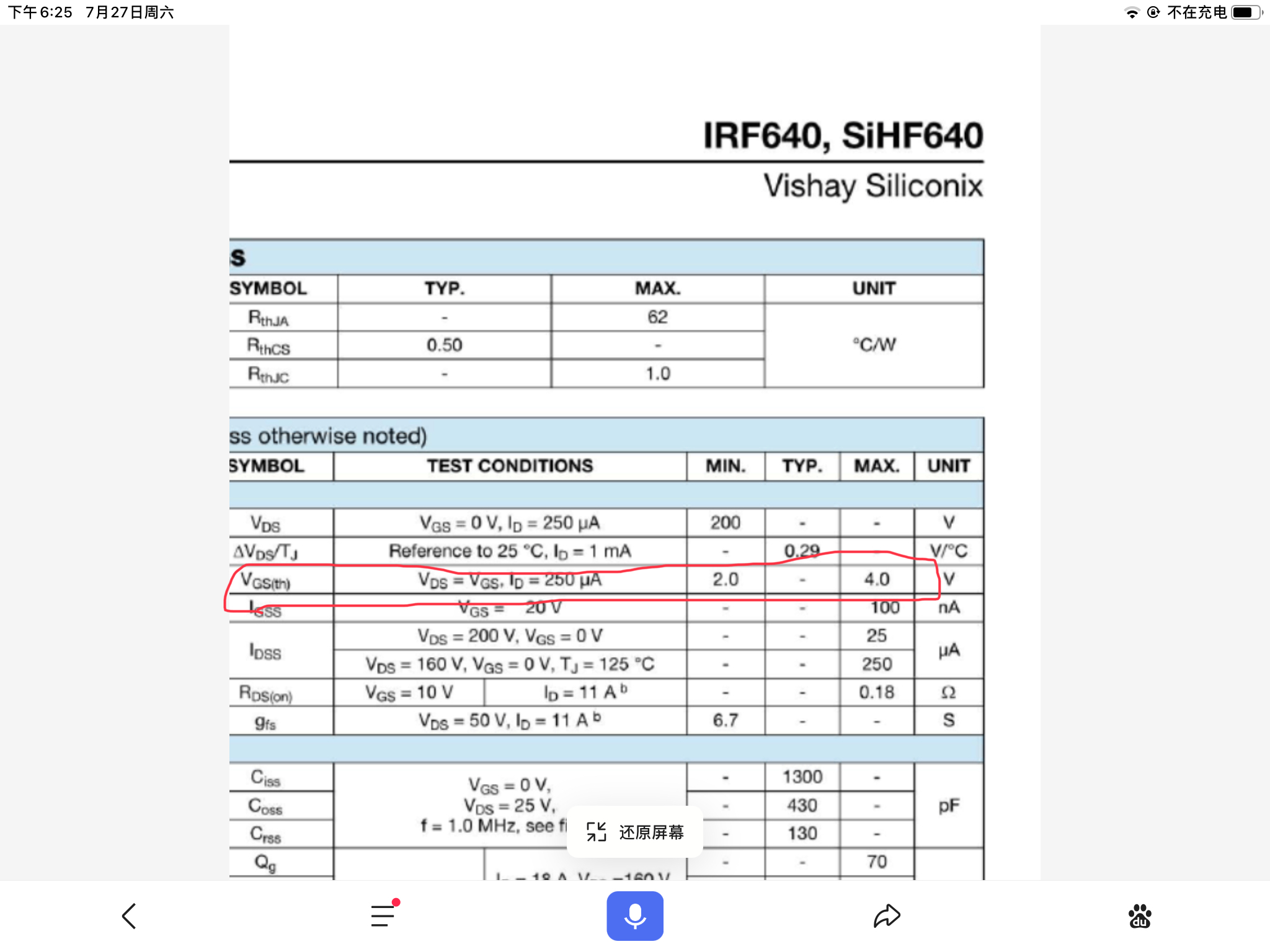

       一 场效应管是电压驱动型元件，场效应管在做开关时，不同型号所需控制电压不同，用5v工作电压的芯片最好选择2–4v控制电压的场效应管，如图

taih***

        二 关于电阻R2阻值大小的选择问题需要注意，下图是stc官方的数据，即每个IO口内部都有一个上拉电阻（早期的p0口没有），不同型号的芯片上拉电阻是不同的，由于R2的接入拉低了IO口的电压，所以R2的阻值不能过低，R2阻值过低会导致IO口电压低，效应管会因IO口电压低不能可靠导通甚至不能导通，具体阻值可根据不同芯片的上拉电阻的阻值计算并实际测试，保证IO口为1时电压值大于场效应管控制电压的最大值，这是我的学习笔记，欢迎各位老师和大侠指正。

jxday***

我用STC8H1K08 直接驱动NMOS，5v系统电压。只要选的MOS管导通电压合适没有问题。已批量验证

Debu***

用75N75，阻性负载几A的电流，单片机5V直接驱动能用
高可靠、大功率、感性负载（驱动电机等），不建议这样，建议12V驱动
极端应用（如DRSSTC）甚至要负5正12甚至是正负12驱动

taih***

感谢楼上几位老师和大侠的指教和帮助！

so***

又上了一课，MOS管的使用

lly***

以前用晶体管比较多，后来关于MOS管使用没怎么关注过，正好看看加深印象

vb2***

用栅极驱动芯片图腾电路会不会更好？
