关于STC8H的PWM捕获问题

qqz***

1、是否可以同时实现捕获PWM，又输出PWM，是否如网上所说，捕获的最大脉宽受到输出的周期的影响，AB两个计数不是独立的吗？

2、计数器何时清零，是周期计数吗？这样如何持续采样PWM信号

3、看到最新8H手册中23.10.11的例程中，同时采集脉宽和周期，上升沿复位计数是通过设置从模式控制寄存器实现，但是在选择触发源的时候，只有TI1FP1\TI2FP2\TI5FP5\TI6FP6，没有用到PWM7对应的TI7FP7，是不是只有提到的四个触发源能够实现该功能。

5、手册中多次提到复位触发信号设置，但是没有明确说明在哪里设置，具体是怎么设置呢，就是刚才提到在从模式寄存器哪里设置吗？

麻烦大神们帮忙解答一下，

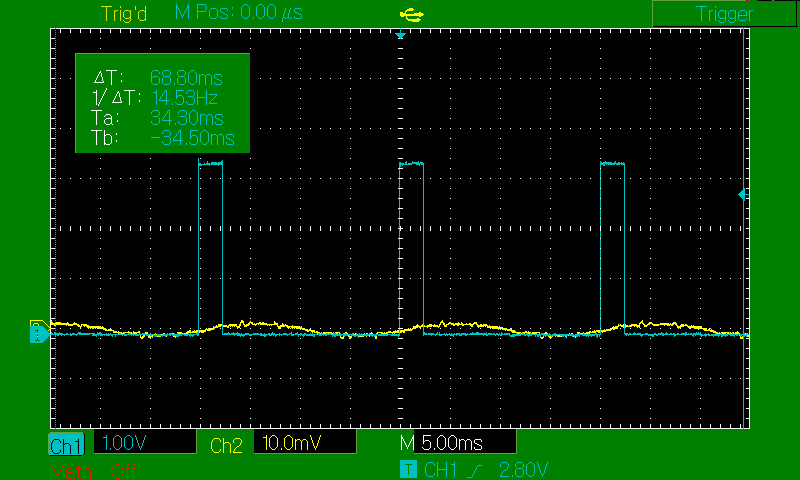

实测过程中，我的PWM输入信号时这样的：

我在中断中反转了IO输出，程序如下：

void PWMB_ISR() interrupt 27

        {

           if(PWMB_SR1 & 0x08)

                {

                PWMB_SR1=0;

                work_led_r=~work_led_r;

                }

        }

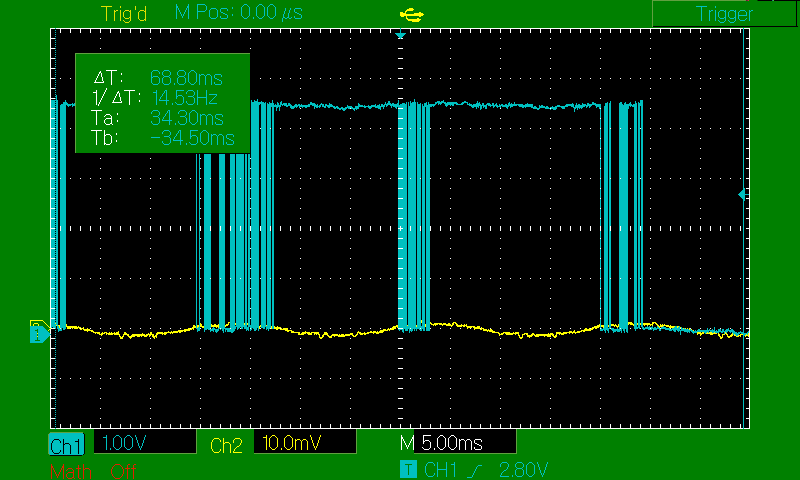

但是我监测到IO的输出是这样的:

请问大神们，这是什么原因：

_奶***

根据我的理解，，
1. PWMA与PWMB是两个独立的计数器  如果 你用PWMA作为PWM输出  PWMB作为捕获应该不会出现周期影响的问题，但是 如果你用 PWMA的PWM1P PWM2P输出 PWM3P PWM4P输入捕获 因为计数器只有一个所以会有周期问题。
2.计数器何时清零，，论单方向计数的话 向上到上溢才有清零这么一说，，如果你选择向下计数，那就不叫清零了，，既然你看过手册了，那就应该清楚计数的方式 在 《时基单元》  这个章节中有详细的描述。。
至于你想的连续采样PWM信号，是不是可以解释为 在计数器不停止的的情况下，采集到一个边沿就将计数值保存？如果是这个问题的话可以选择开启更新中断，再更新中断中加入一个计数变量，然后边沿触发中断后将当前PWM的计数值与这个计数变量进行计算然后保存。。反正就是如何处理这个溢出值的问题。
3.5.剩下的所说的我就没有用过了，，等等大佬们来回答把，，至于找不到什么意思的，，可以关注一下描述里的英文缩写 通过文档全局搜索的功能找到其介绍的位置

qqz***

_奶*** 发表于 2024-7-27 10:44
根据我的理解，，
1. PWMA与PWMB是两个独立的计数器  如果 你用PWMA作为PWM输出  PWMB作为捕获应该不会出现 ...

非常感谢，本以为一天搞定的问题，干了三天了，当初做PWM输出的时候就忙活了好几天，我查查，有没有可能是寄存器冲突了，软件触发了中断事件，但是我已经关闭了XFR的访问，我再查查，非常感谢

梁***

1、是否可以同时实现捕获PWM，又输出PWM，是否如网上所说，捕获的最大脉宽受到输出的周期的影响，AB两个计数不是独立的吗？
答：PWMA、PWMB是两个完全独立的外设，互不影响。比如你可以PWMA输出PWM，PWMB捕获外部信号的周期和占空比。捕获的最大脉宽就是你设置的周期计数器的最大值，一般用于捕获的话，设置为65535比较好。而统一组PWM，可以输出PWM同时也可以捕获（不要自动清零计数器），捕获最大值就是PWM周期值。

2、计数器何时清零，是周期计数吗？这样如何持续采样PWM信号
答：计数器计到设置的ARR值+1就会归0。测周期时也会自动归0.

_奶***

梁*** 发表于 2024-7-27 15:53
1、是否可以同时实现捕获PWM，又输出PWM，是否如网上所说，捕获的最大脉宽受到输出的周期的影响，AB两个计 ...

确认一下 您说的是向上计数模式下把
希望我这里几天的学习是对的....

qqz***

梁*** 发表于 2024-7-27 15:53
1、是否可以同时实现捕获PWM，又输出PWM，是否如网上所说，捕获的最大脉宽受到输出的周期的影响，AB两个计 ...

哈喽，梁工，现在发现一个问题，当启动ADC的时候，就会一直进PWMB捕获中断，您遇到这个问题吗？

qqz***

梁*** 发表于 2024-7-27 15:53
1、是否可以同时实现捕获PWM，又输出PWM，是否如网上所说，捕获的最大脉宽受到输出的周期的影响，AB两个计 ...

哦，搞定了，设置一下中断优先级好了
