【求助】STC8H8K64U的硬件SPI信号混乱

gqz***

我最近在尝试用STC8H8K64U的SPI驱动128*96的灰度屏，由于小白我想做一个流畅的GUI，我尝试提高SPI速率，但我把系统时钟设置为35M，SPI频率设置为系统时钟的二分频后屏幕直接花了

用用逻辑分析仪测试后发现SPI频率在11M以上是SCLK和MOSI的信号就乱了大佬们可以说一下SPI频率有最大值吗，或者SPI的最大频率与什么有关？

如下是用逻辑分析仪抓取的数据：

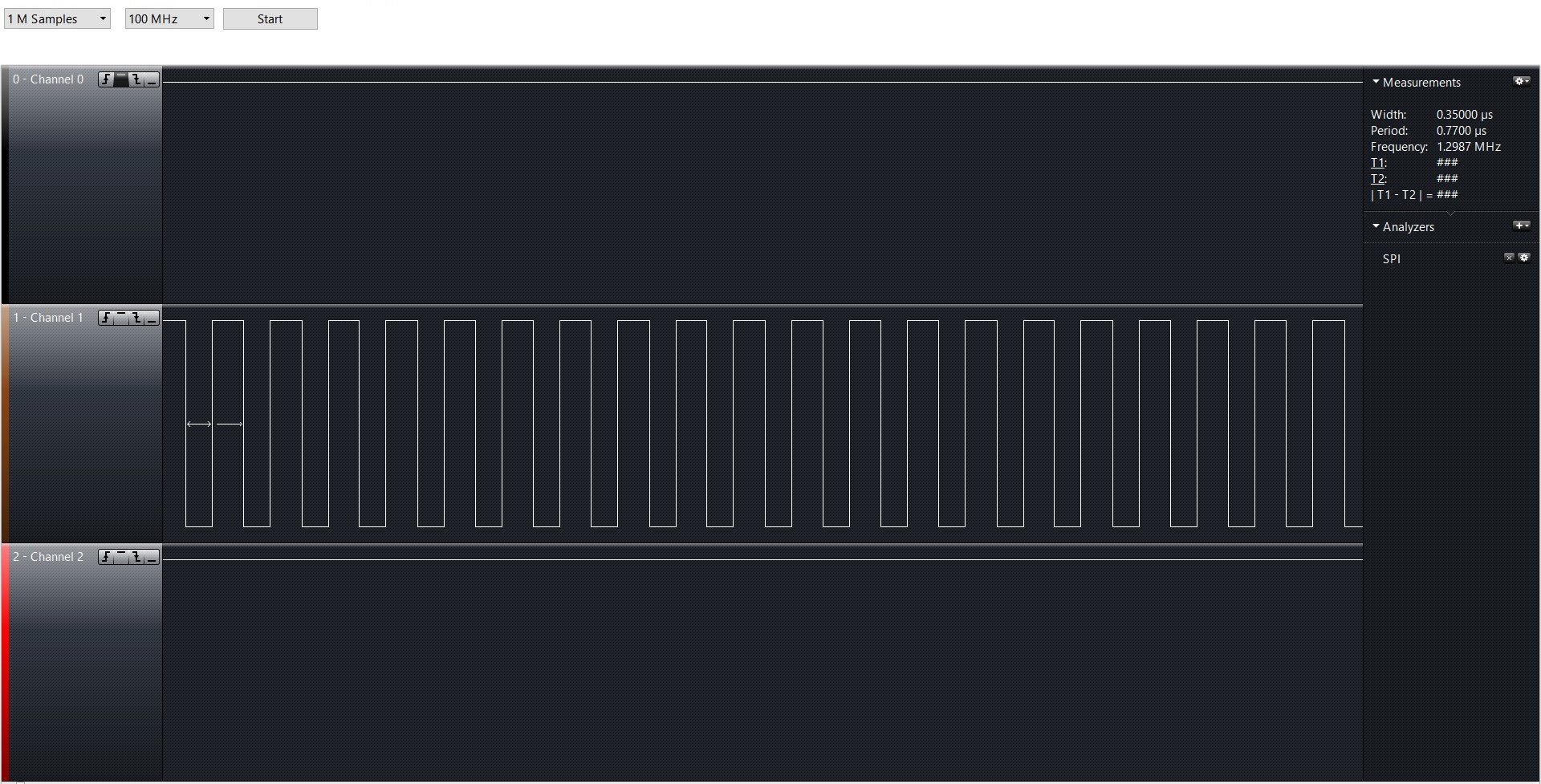

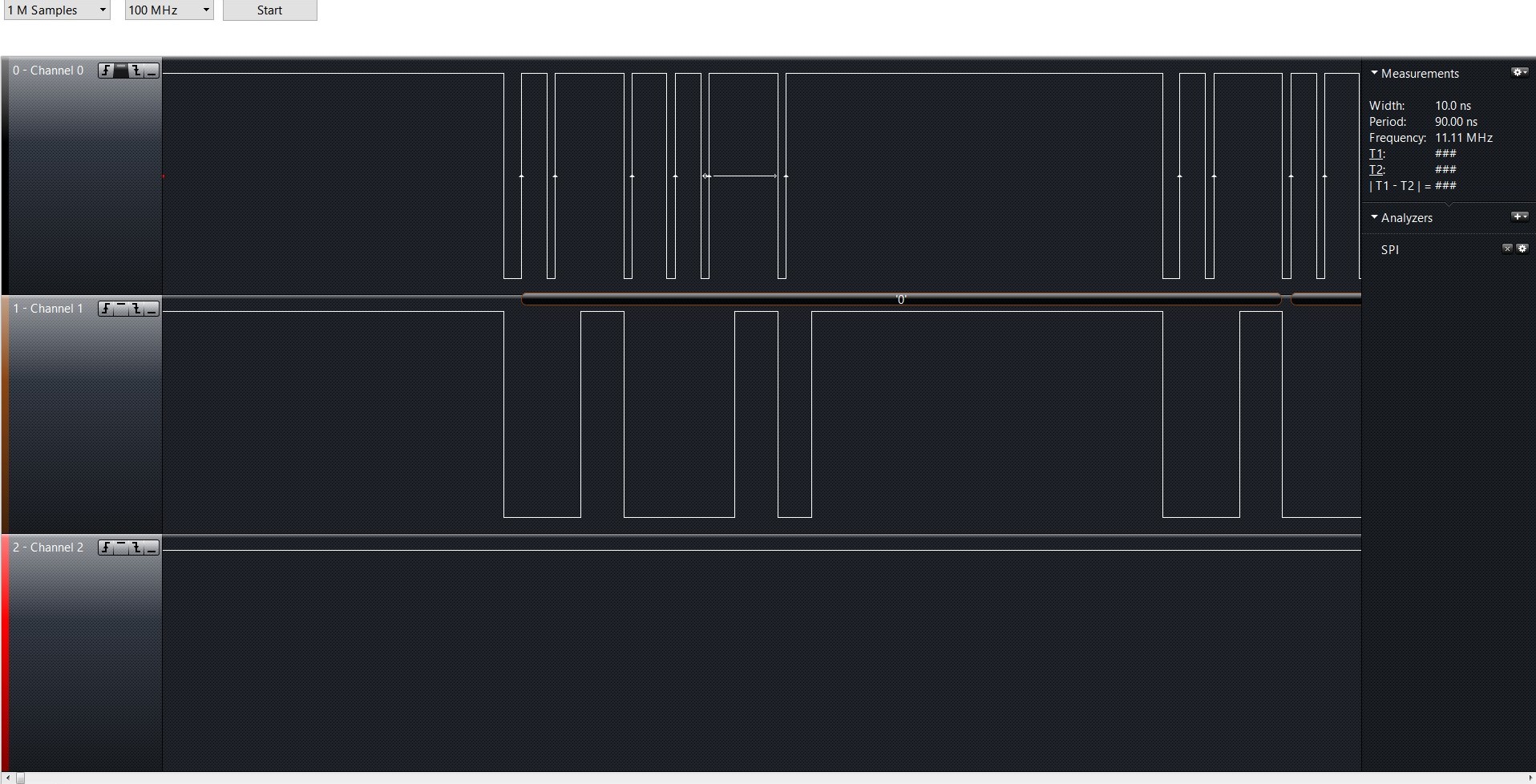

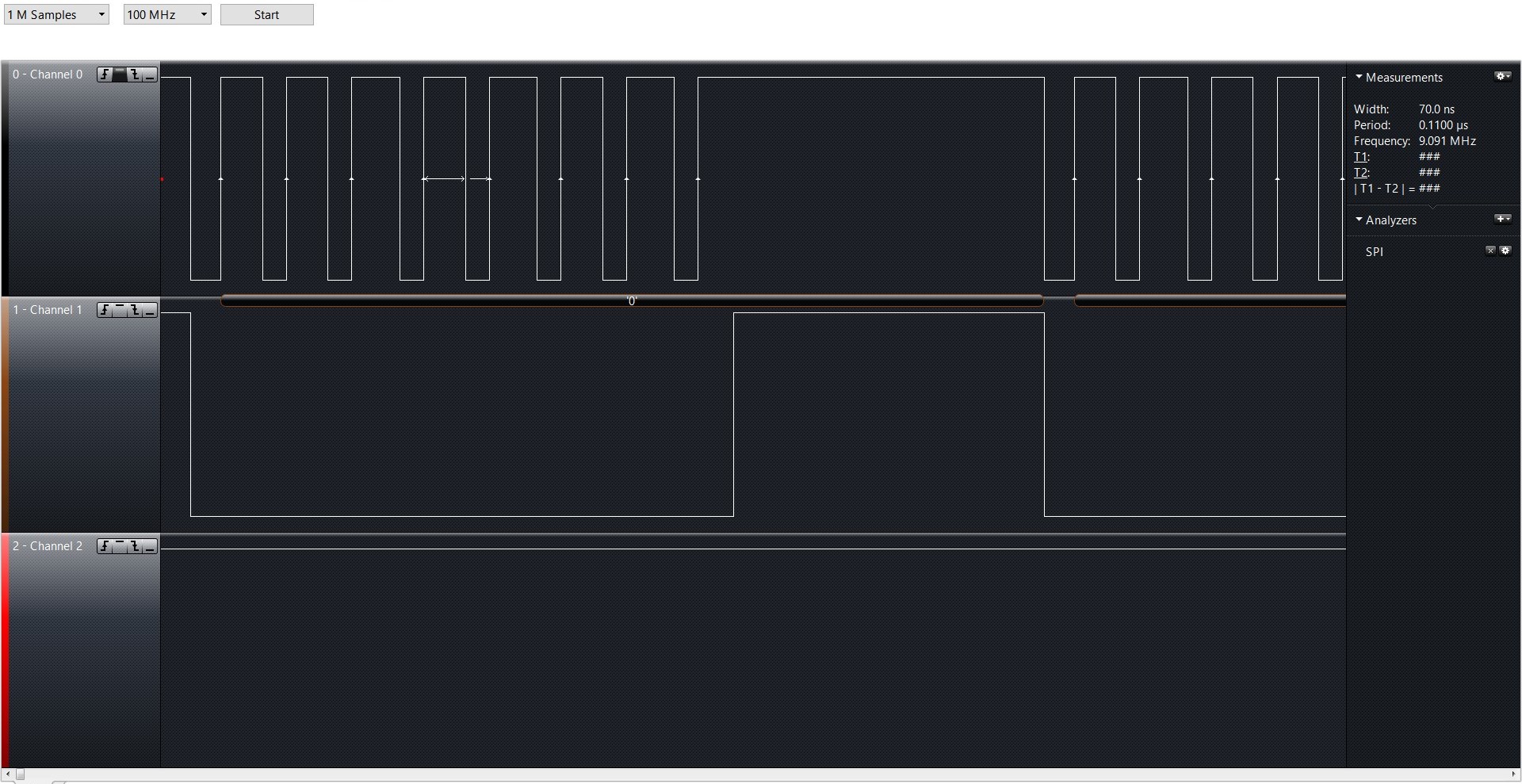

  SPI频率为系统时钟二分频（系统时钟=24M）



  SPI频率为系统时钟二分频（系统时钟=30M）



  SPI频率为系统时钟二分频（系统时钟=35M）



  SPI频率为系统时钟二分频（系统时钟=44.2836M）



  SPI频率为系统时钟四分频（系统时钟=24M）



  SPI频率为系统时钟四分频（系统时钟=35M）



  SPI频率为系统时钟四分频（系统时钟=44.2836M）

乘风***

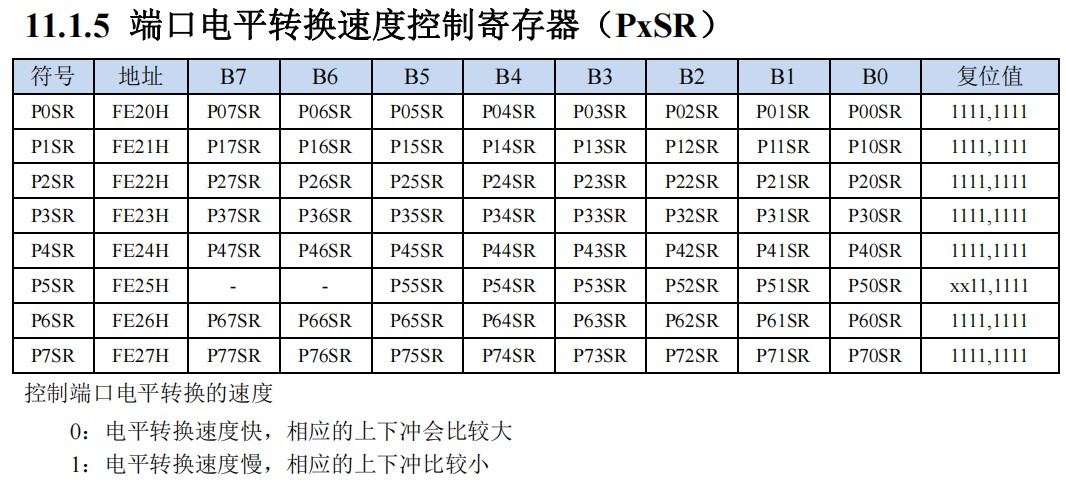

SPI输出口，像SCLK、MOSI、SS脚都设置为推挽输出，并提高电平转换速度（配置前要使能扩展寄存器访问功能）

gqz***

乘风*** 发表于 2024-7-25 13:49
SPI输出口，像SCLK、MOSI、SS脚都设置为推挽输出，并提高电平转换速度（配置前要使能扩展寄存器访问功能）
...

谢谢你！

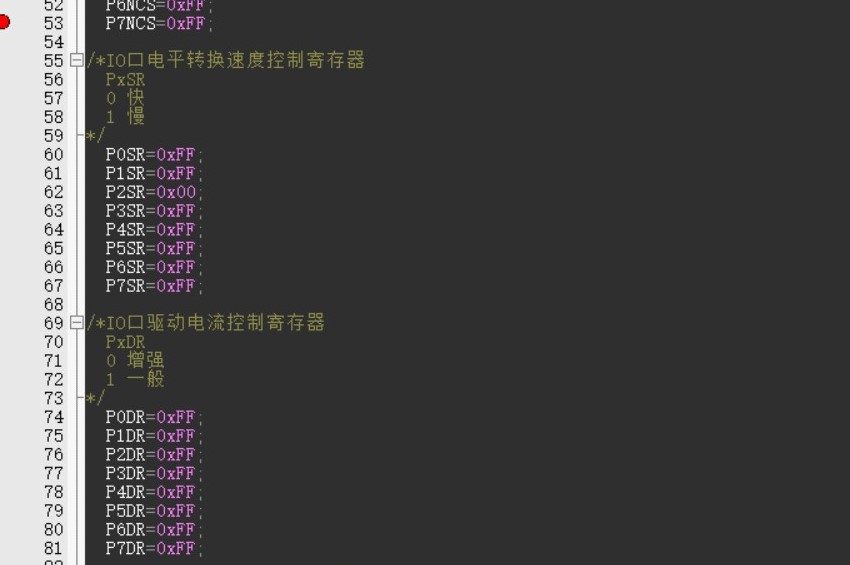

我真傻写了代码忘改了

改完直接飙到20M

gqz***

继续提高频率又不行了（二分频，主频44.2368M）
不过20M速率完全够用了，优化下灰度屏的驱动代码直接刷到170FPS
接下来就要研究DMA了

gqz***

乘风*** 发表于 2024-7-25 13:49
SPI输出口，像SCLK、MOSI、SS脚都设置为推挽输出，并提高电平转换速度（配置前要使能扩展寄存器访问功能）
...

大佬是真的牛，言简意赅

haiya***

{:5_332:}{:5_332:}厉害
