AI8051U_8H8K64U_RA8889驱动TFT彩屏_硬件I2C通信_参考代码（v1.3)

bw***

本篇介绍单片机使用硬件I2C方式控制RA8889驱动彩屏。
提供 8H8K64U 和 AI8051U 的参考代码。

文章导引：

（1）STC8H8K64U搭配RA8889如何控制TFT彩屏（附SPI4源码--软件模拟方式）
（2）51单片机(STC8H8K64U/STC8051U34K64)_RA8889驱动TFT彩屏_软件模拟I2C通信（源码v1.3)
（3）51单片机(STC8H8K64U/STC8051U34K64)_RA8889_8080参考代码（v1.3)
（4）51单片机(STC8H8K64U/STC8051U34K64)_RA8889驱动大屏_硬件SPI4_参考代码（v1.3)
（5）51单片机(STC8H8K64U/STC8051U34K64)_RA8889驱动TFT彩屏_硬件I2C通信_参考代码（v1.3)

单片机实际不限，这里采用的STC最新、主推的型号，比如STC8H8K64U、STC8051U34K64进行实验测试，您可以换用不同型号。目前测试这两个系列，显示速度均相当不错，软件设计也是极为简单。各篇文章下方均提供源码供参考下载。

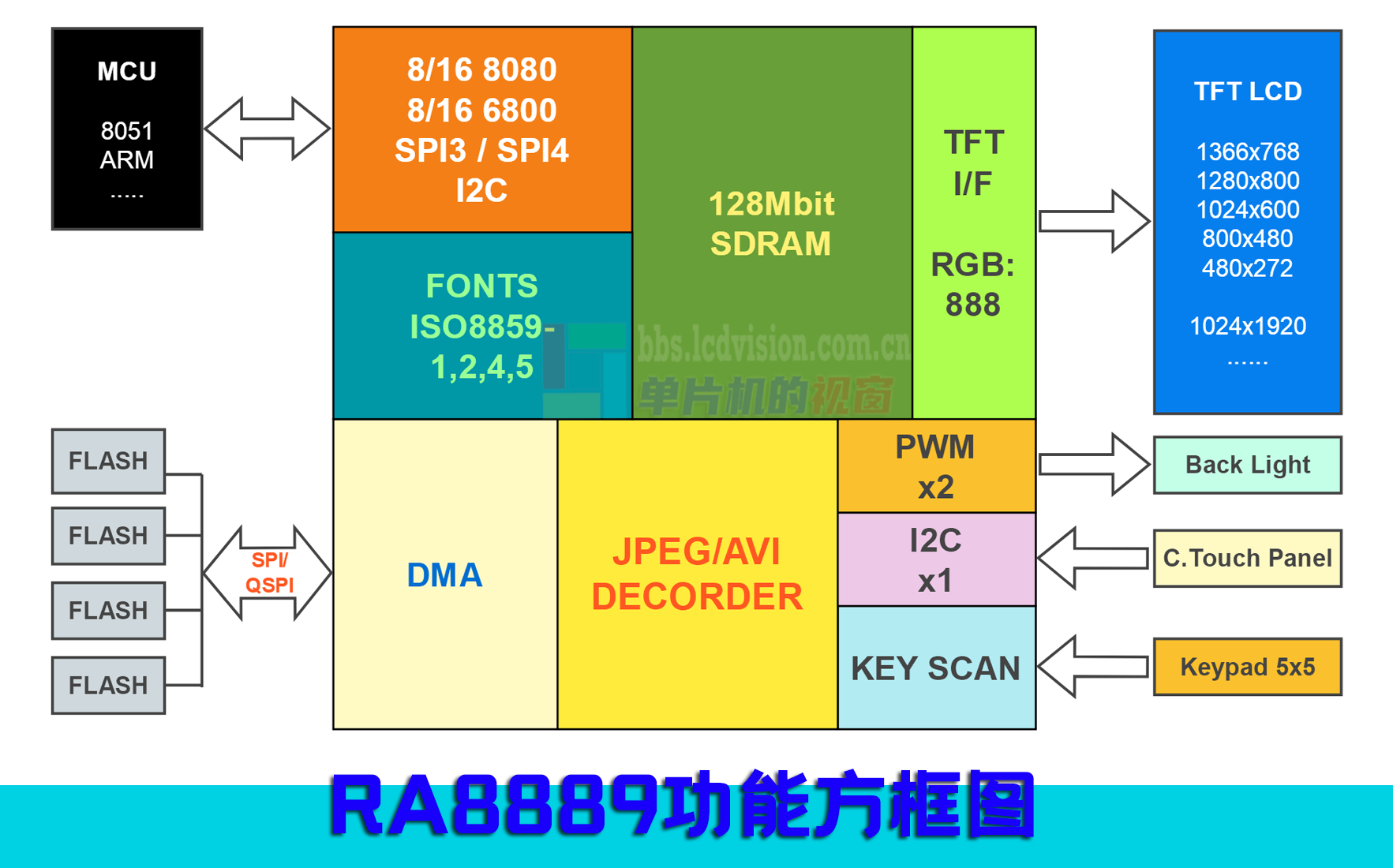

RA8889是一款瑞佑科技推出的高性能液晶控制芯片，单片机下指令即可，可以驱动最高1366x768等液晶屏，其内建JEPG解码引擎，图形驱动引擎，因此显示速度相当不错，是单片机扩展彩屏UI的好搭档。也有低阶的型号比如RA8871M,RA8873M等，可根据实际需求选择。RA8889功能方框图：

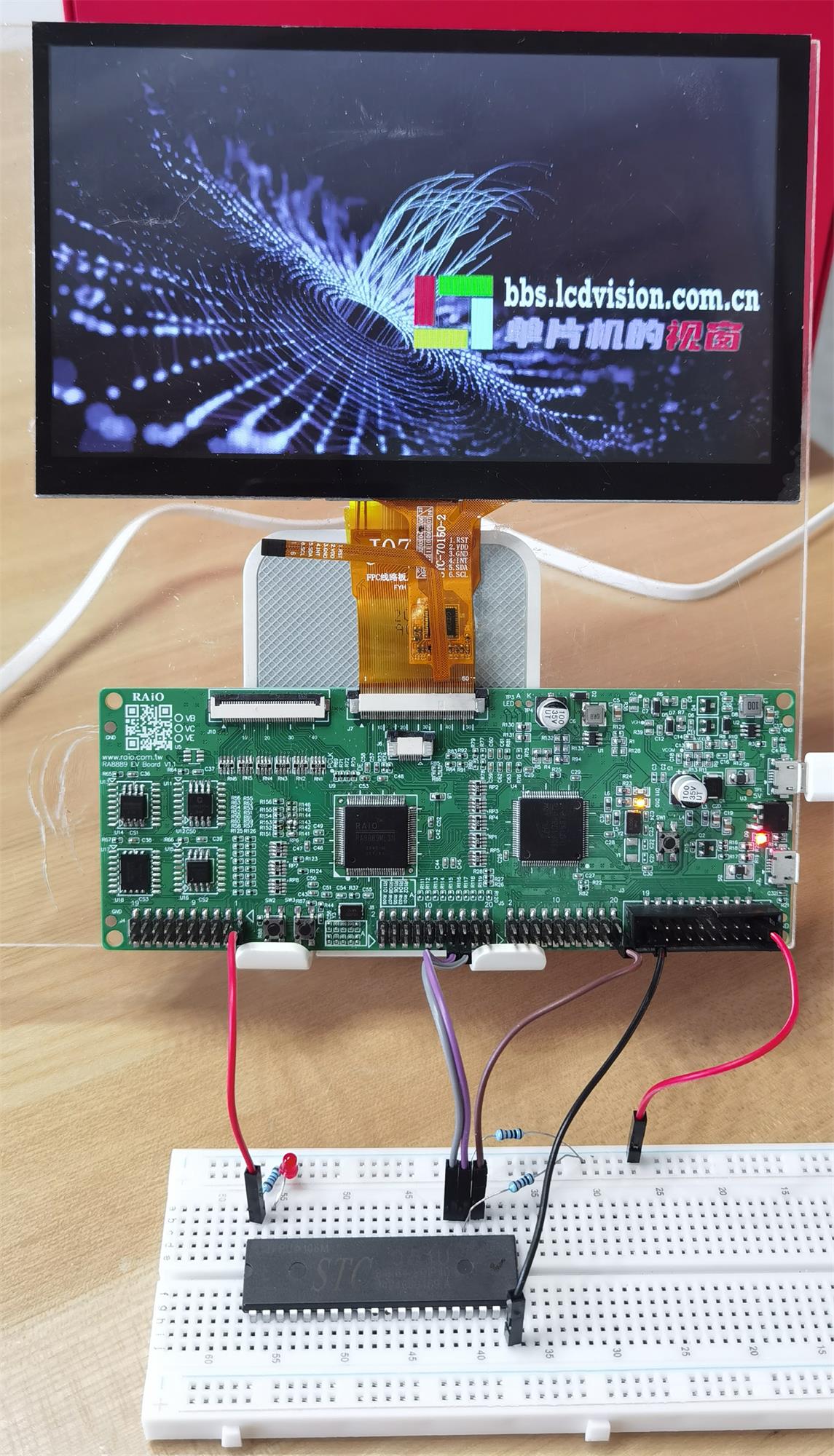

1. 实物连接图：STC8H8K64U+RA8889开发板，使用P2口I2C接口：

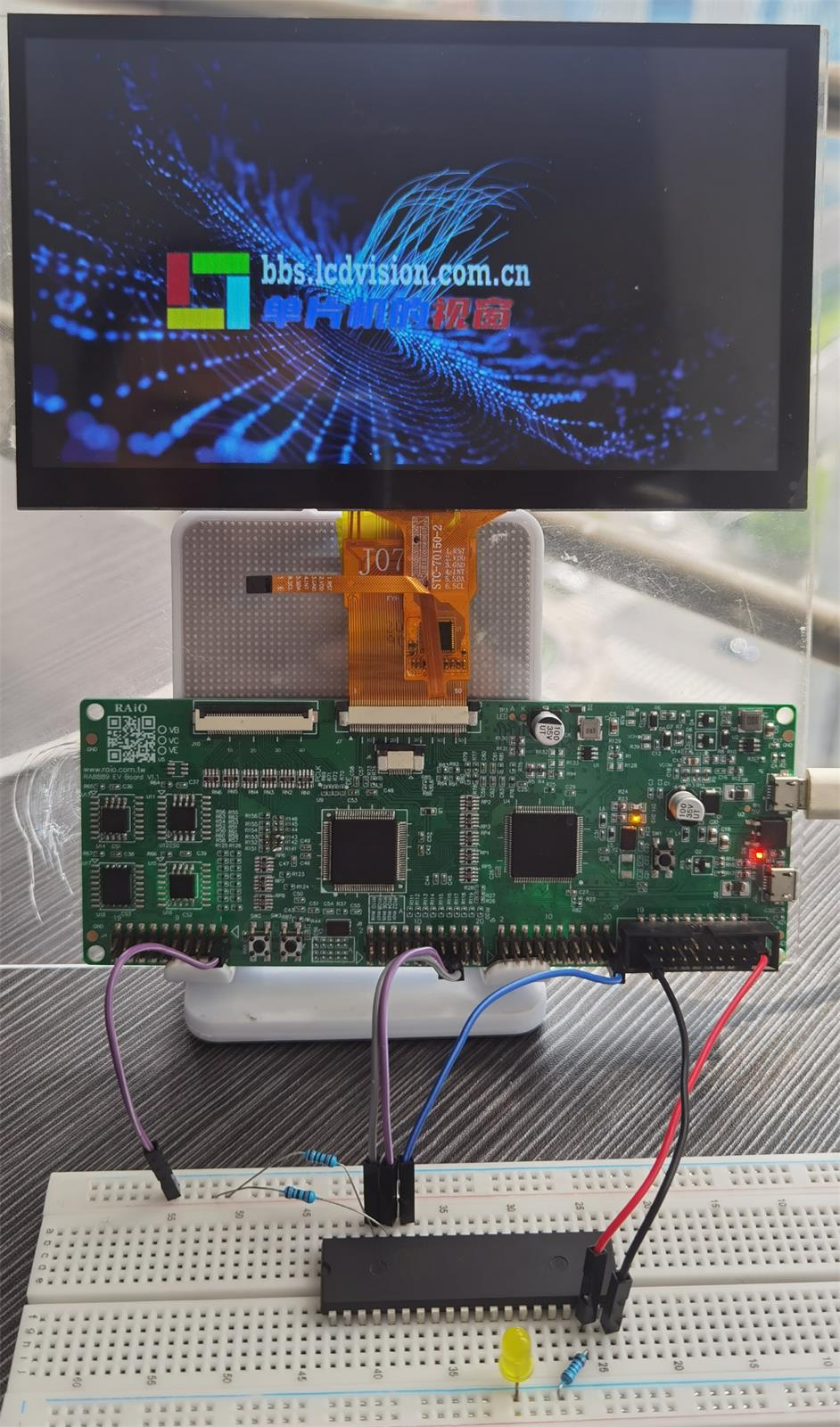

2.实物连接图：STC8051U34K64+RA8889开发板，使用P2口I2C接口：

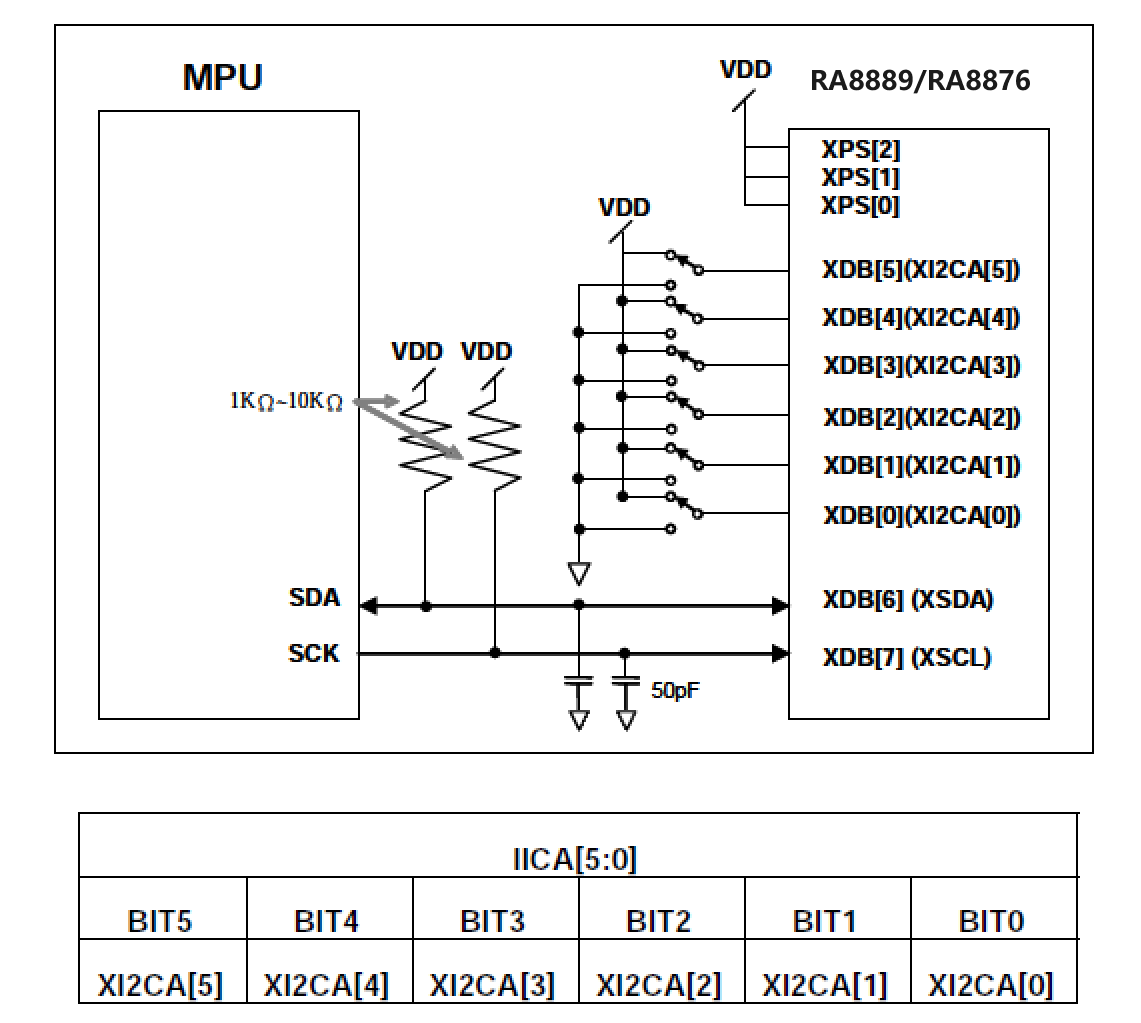

3.RA8889的I2C电路连接图：

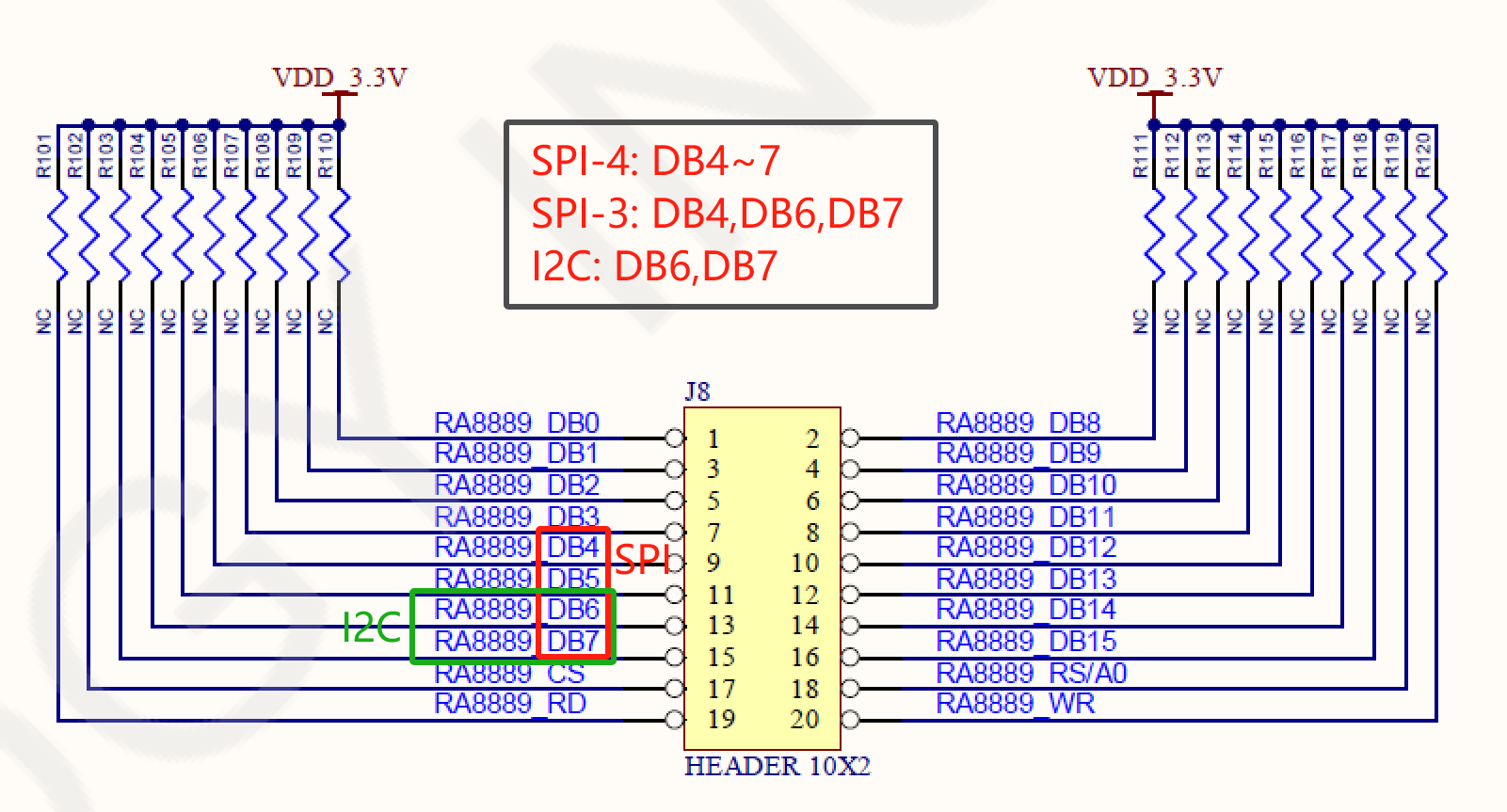

4.RA8889开发板的接口说明，I2C接口主要使用到DB6(SDA)和DB7(SCK)：



5.单片机的引脚图：STC8H8K64U：

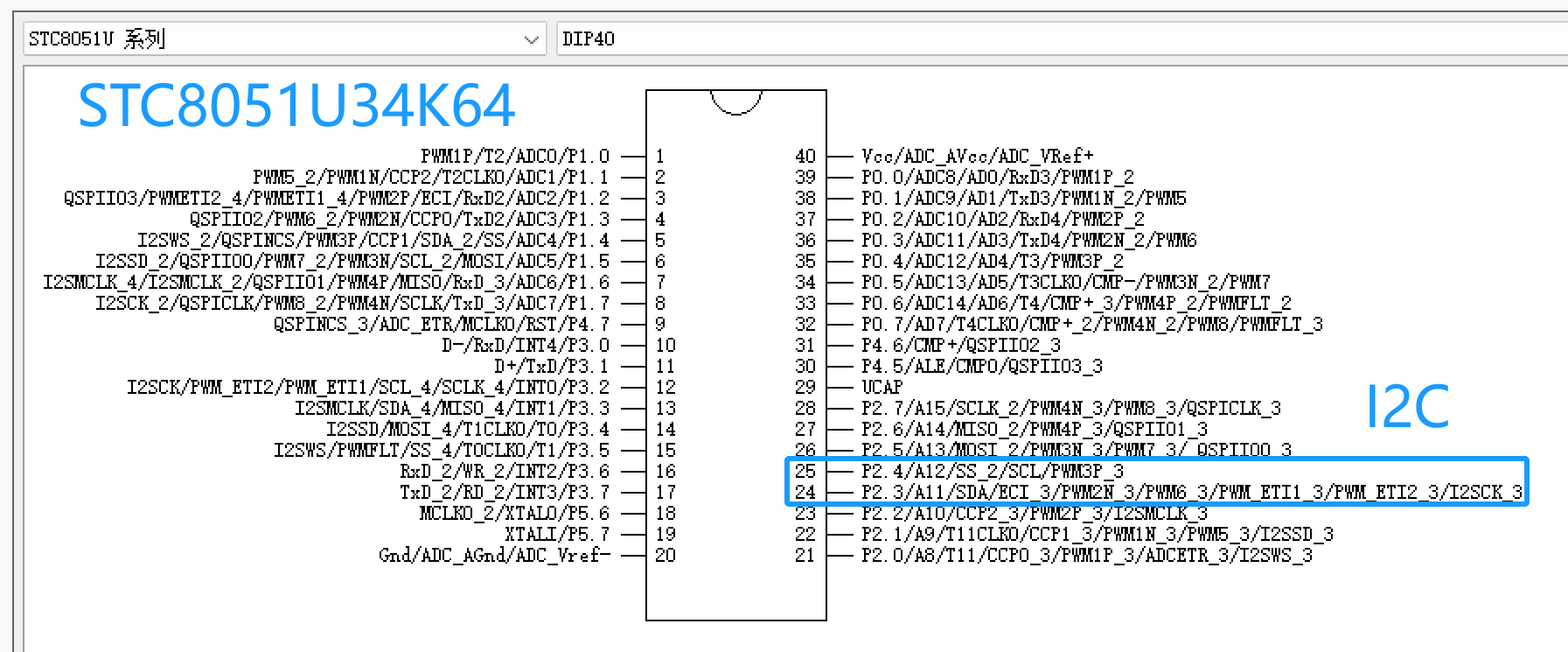

6.单片机的引脚图：STC8051U34K64：

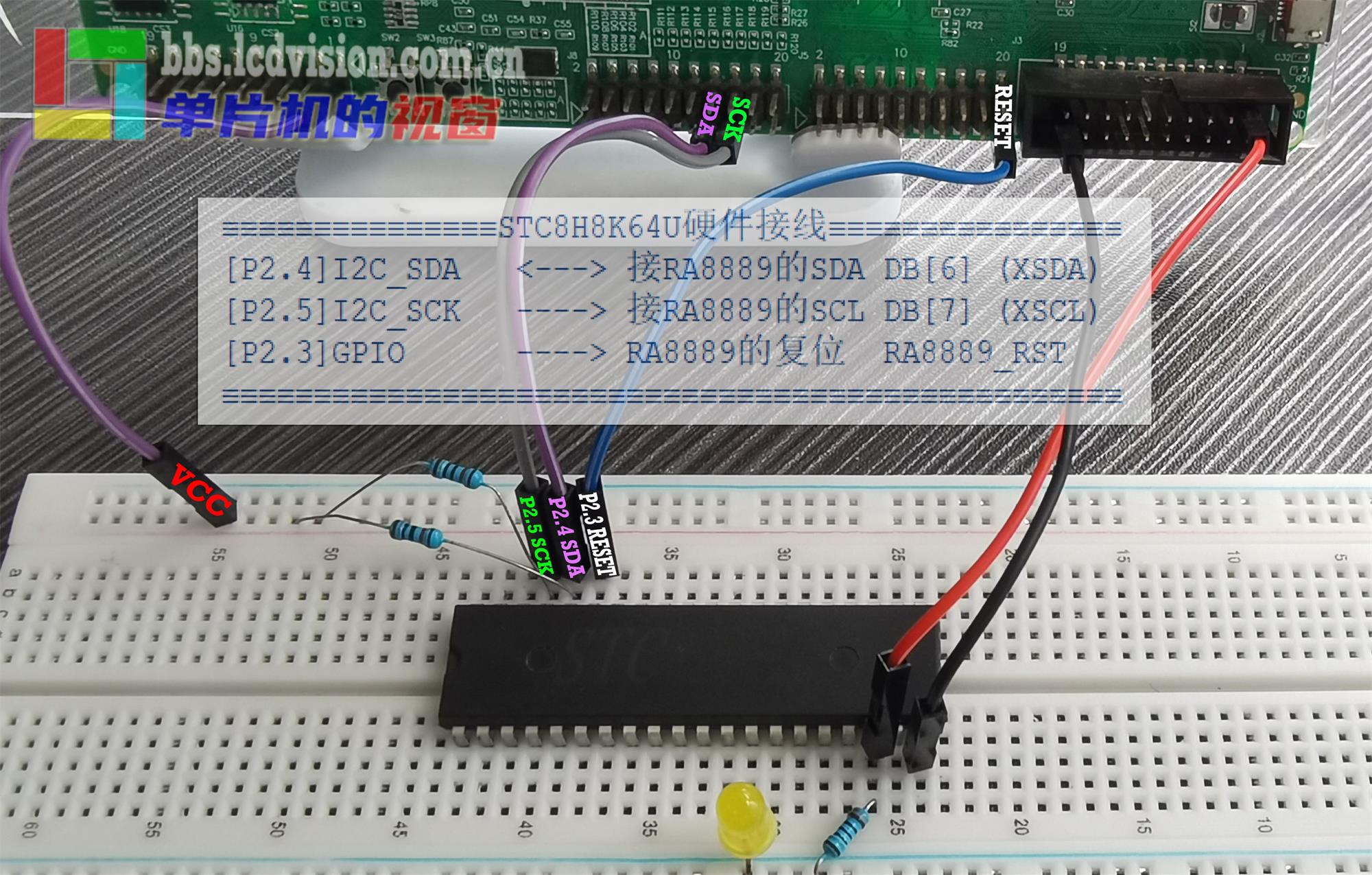

7. STC8H8K64U与RA8889开发板详细连接说明：



8. STC8051U34K64与RA8889开发板详细连接说明：




【软件部份】

9. STC8H8K64U与RA8889的连接：
≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡STC8H8K64U硬件接线≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡
[P2.4]I2C_SDA        <---> 接RA8889的SDA        DB[6] (XSDA)
[P2.5]I2C_SCK        ----> 接RA8889的SCL        DB[7] (XSCL)
[P2.3]GPIO                ----> RA8889的复位        RA8889_RST
≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡
在RA8889_MCU_IF.h文件中进行配置定义：

/* I2C IO口配置*/
sbit I2C_SDA  = P2 ^ 4;         //I2C数据线（接入RA8889/RA8876之DB6）
sbit I2C_SCK  = P2 ^ 5;         //I2C时钟（接入RA8889/RA8876之DB7）
sbit RA8889_RST  = P2 ^ 3;         //RA8889/RA8876复位脚
复制代码

10. STC8051U34K64与RA8889的连接：
≡≡≡≡≡≡≡≡≡≡≡≡≡≡STC8051U34K64硬件接线≡≡≡≡≡≡≡≡≡≡≡≡≡≡
[P2.3]I2C_SDA        <---> 接RA8889的SDA        DB[6] (XSDA)
[P2.4]I2C_SCK        ----> 接RA8889的SCL        DB[7] (XSCL)
[P2.2]GPIO                ----> RA8889的复位        RA8889_RST
≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡
在RA8889_MCU_IF.h文件中进行配置定义：

/* I2C IO口配置*/
sbit I2C_SDA  = P2 ^ 3;         //I2C数据线（接入RA8889/RA8876之DB6）
sbit I2C_SCK  = P2 ^ 4;         //I2C时钟（接入RA8889/RA8876之DB7）
sbit RA8889_RST  = P2 ^ 2;         //RA8889/RA8876复位脚
复制代码

11. STC8H8K64U配置IO口：
在main.c中配置I2C的IO口：

 P2M0 = 0xff; P2M1 = 0x30;                //设置P2.4~2.5为开漏【注意：这两脚需要上拉电阻 1~10K】，其它为推挽模式
复制代码

12. STC8051U34K64配置IO口：
在main.c中配置I2C的IO口：

P2M0 = 0xff; P2M1 = 0x18;                //设置P2.3~2.4为开漏【注意：这两脚需要上拉电阻 1~10K】，其它为推挽模式
复制代码

13. STC8H8K64U的I2C初始化：
在RA8889_MCU_IF.c文件中设定I2C初始化：

/* I2C初始化 */
void I2C_Initial(void)
{
      P_SW2 |= 0x80;                                 //扩展寄存器(XFR)访问使能
      P_SW2 |= 0x10;                                //I2C选择P2.5/SCK,P2.4/SDA,        00:P1.5,P1.4; 01:P2.5,P2.4; 10:P7.7,P7.6; 11:P3.2,P3.3
      I2CCFG = 0xE0;                                //使能I2C + 主机模式 + MSSPEED[5:0]=100000b=32，I2C总线速度：Fosc/2/(MSSPEED*2+4)，在12MHz时当前通信速度约88KHz
      I2CMSST = 0x00;                                //I2C主机状态寄存器清0
}
复制代码

14. STC8051U34K64的I2C初始化：
在RA8889_MCU_IF.c文件中设定I2C初始化：

/* I2C初始化 */
void I2C_Initial(void)
{
      P_SW2 |= 0x80;                                 //扩展寄存器(XFR)访问使能
      P_SW2 |= 0x00;                                //I2C选择P2.4/SCK,P2.3/SDA,        00:P2.4,P2.3; 01:P1.5,P1.4; 10:N.A.; 11:P3.2,P3.3
      I2CCFG = 0xE0;                                //使能I2C + 主机模式 + MSSPEED[5:0]=32。 I2C总线速度：Fosc/2/(MSSPEED*2+4)，在12MHz时当前通信速度约88KHz
      I2CPSCR = 0x00;                                //I2C时钟分频高位 MSSPEED[13:6]=0
      I2CMSST = 0x00;                                //I2C主机状态寄存器清0
}
复制代码

***注意：二者对I2C接口定义不同，寄存器要求也略微不同，故初始化有轻微差异，实际使用时务必要注意！同时头文件也要注意引用。


15. RA8889开发板的补充说明：

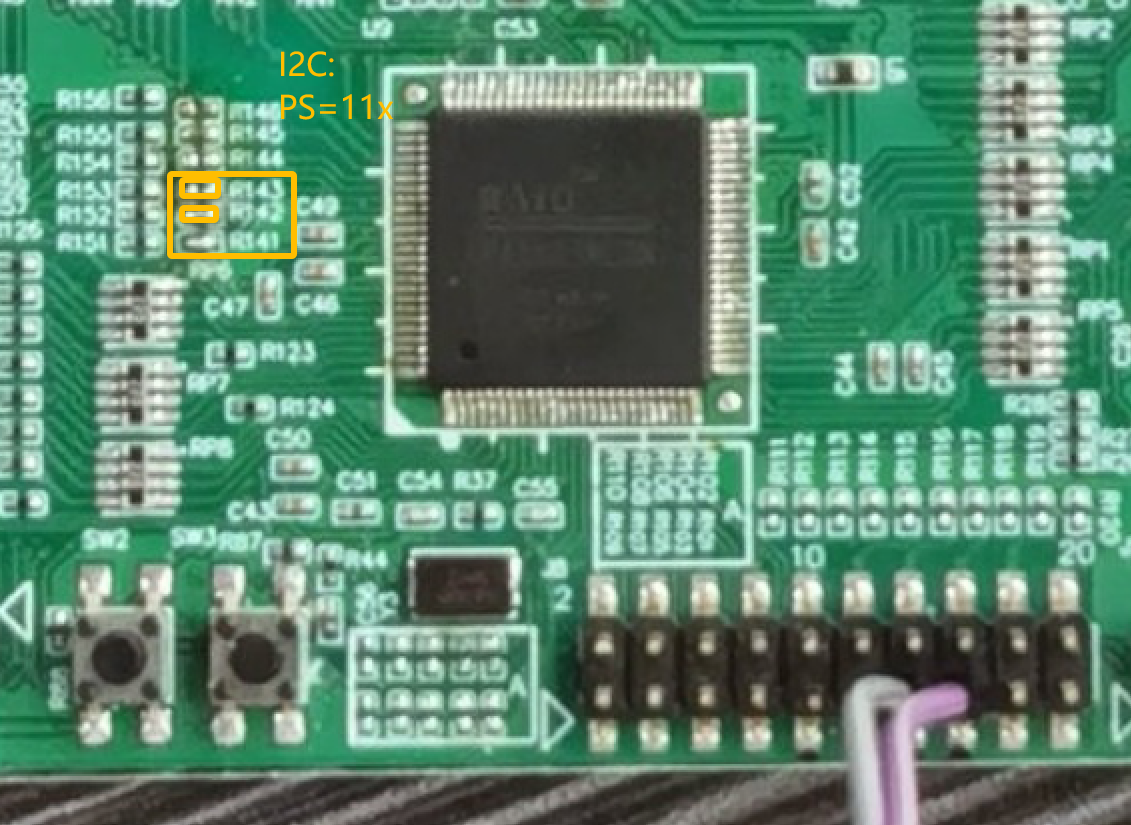

（1）PS[2:0]跳线，I2C通信方式请配置为11x:


（2）要将RA8889_Demo文件夹内的RA8889_Demo_F103_8080_SPI_floating_firmware.hex下载到开发板上，通过开发板上的MCU将RA8889的MCU接口配置为I2C，同时将I2C的硬件地址配置为：111111。



【源码下载：硬件I2C通信方式】
STC8H_RA8889_I2C_HW_v1.3.7z (12.08 MB, 下载次数: 112)

2024-7-22 10:08 上传

点击文件名下载附件

STC8051U_RA8889_I2C_HW_v1.3.7z (14.57 MB, 下载次数: 101)

2024-7-22 10:08 上传

点击文件名下载附件
