立创开源: USB 转 单串口 / 双串口@8H2K12U-SOP8/SOP16

Debu***

立创EDA开源，SCH/PCB
STC8H2K12U-SOP8, USB 转 单串口, RMB0.95
STC8H2K12U-SOP16, USB 转 双串口, RMB1.09
USB插头支持：USB-TypeA，USB-TypeC
任意波特率，最高到 10Mbps

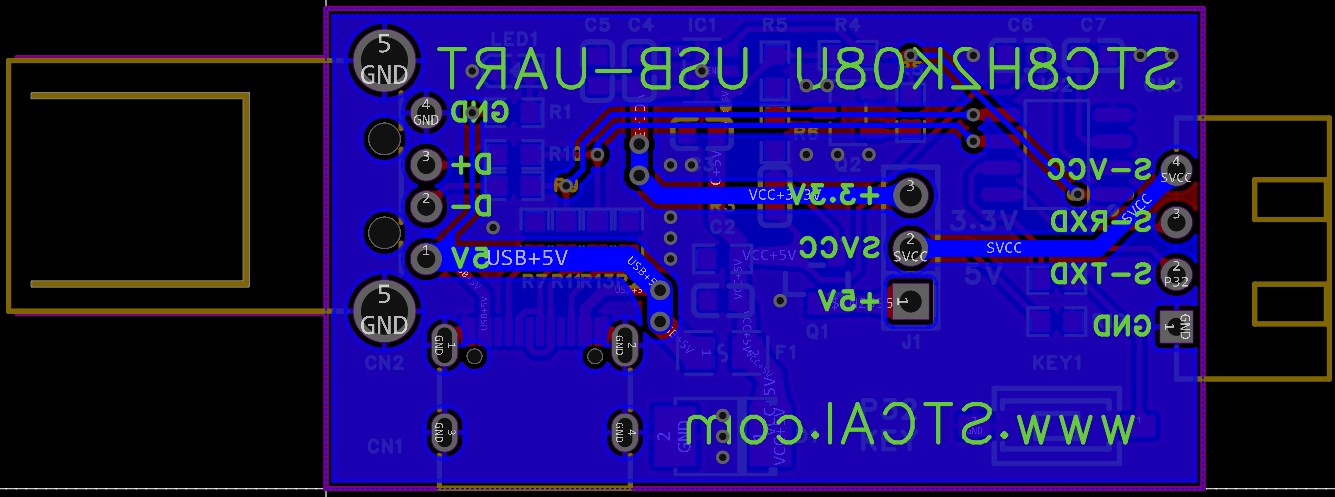

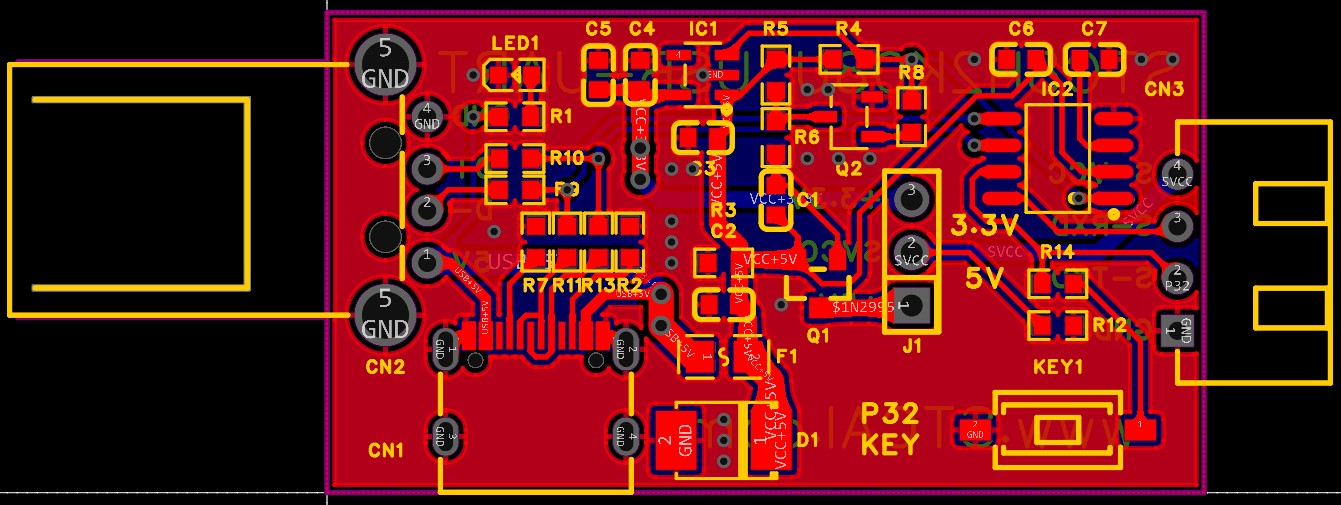

STC8H2K12U-45I-SOP8, USB 转 单串口：












STC8H2K08U-UART.eprj (1.85 MB, 下载次数: 335)

2024-7-19 17:51 上传

点击文件名下载附件

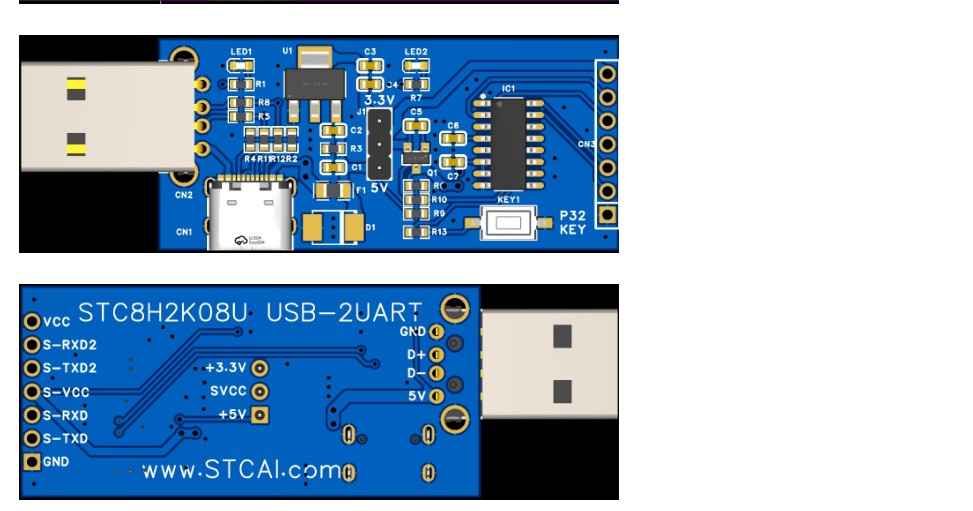

STC8H2K12U-2CDC+HID-SOP16, USB 转 双串口：













STC8H2K08U-2UART.eprj (2.07 MB, 下载次数: 356)

2024-7-19 17:51 上传

点击文件名下载附件

Debu***

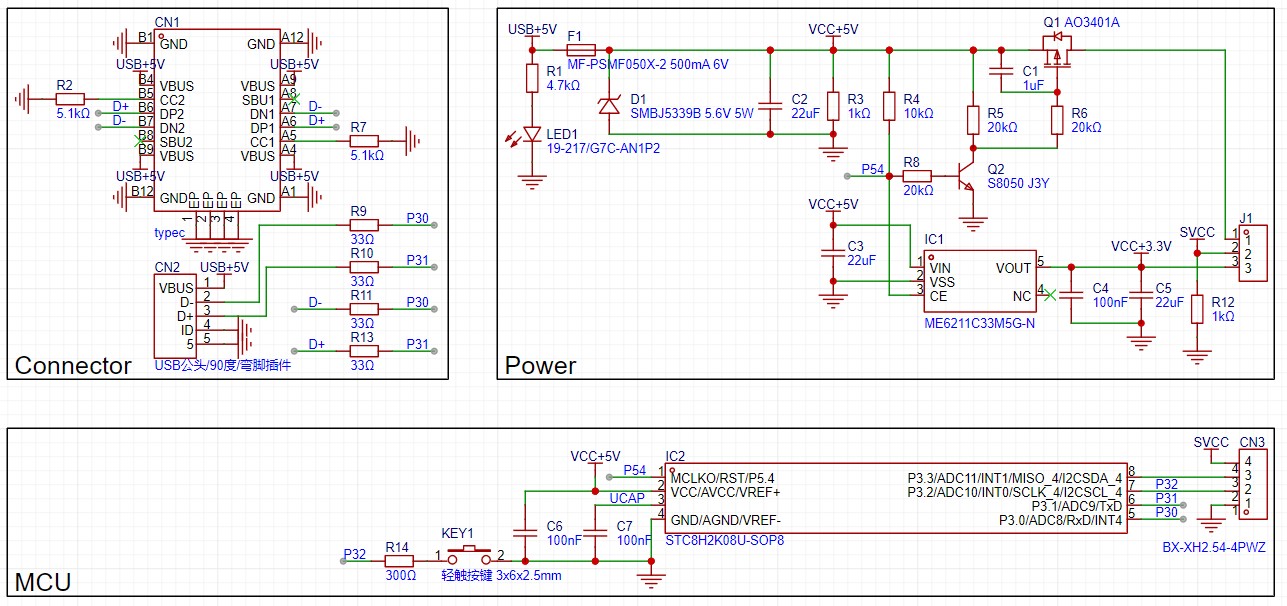

发现一些问题
C1、C5给同一个网络滤波，重复，然后Q2的D极没有滤波

有的话，由C4、R13缓慢导通Q2，应该没有问题

R12阻值过大，影响Q2关断速度

D1，可以软件控制I/O模式，去掉D1，
用户当简易开发板用时也能对外输出推挽高电平，
还能使用ADC，输入模拟信号


ME6211，CE低，内部MOS放电，C7两端电压不能突变且容量大，有冲击




感觉这种结构好一些，MOS在电压选择跳线后面，然后用CJA1117B-3.3，电流1A，我一般用SOT-89封装的，体积小一些
ME6211电流略小，担心损坏，因为500mA的PPTC额定是500mA，跳闸电流是1A（其他规格也是，一般是2倍关系），PPTC响应时间长，过流容易导致ME6211先烧



这种低压大电流的MOS内部有两个方向相反串联稳压管，防止VGS过压的，更不容易损坏，可以考虑
RDSON非常小，压降低



单串口是P54高电平有效，双串口是P35低电平有效
这不匹配，建议统一P54低电平有效

因为P54两种封装都有，ME6211也有低电平有效的型号ME6211H
（ME6211C是高电平有效，ME6211H是低电平有效）
用ME6211H，和PMOS的低电平一致，软硬件通用，还能省个三极管
这样硬件可以随意设计了，用ME6211H和CJA1117B-3.3/CJT117B-3.3都可以
看了一下能买到的基本上是ME6211C，ME6211H难以购买，但为了软件通用还是建议低电平有效，非要用ME6211C就用三极管给ME6211C反相，而不是MOS
因为固件使用STCISP直接下载比较方便，这个涉及修改STCISP了，这部分没有修改

so***

学习了，还提供嘉立创源文件可以自己修改。

so***

学习了，还提供嘉立创源文件可以自己修改。

23006***

没什么问题

vb2***

您下面这个STC8H2K08u
应该不能用HID把.
我试了很多次了
空间不够,只能CDC

Debu***

vb2*** 发表于 2024-7-19 22:43
您下面这个STC8H2K08u
应该不能用HID把.
我试了很多次了

有STC8H2K12U，相同封装脚位的

vb2***

期待您的样片到货.持续关注~

Debu***

注意：两个eprj格式的文件需要立创EDA客户端打开（客户端是eprj格式，网页版是epro格式）

fjst***

key1  是什么功能？
