STC32G12K128-LQFP64无线环境监测兼开发板--已开源（嘉立创可免费打样）

四*** · 发表于 2024-7-17 22:58:30

本帖最后由四汐于 2024-7-25 00:10 编辑

STC32G12K128-35I-LQFP64 无线环境监测兼开发板学习板嘉立创100*100mm！！

嘉立创已开源：https://oshwhub.com/risvol/mcu-creative-design-competition-
演示视频链接：https://www.douyin.com/user/self?modal_id=7395197710430686473

一个月前，STC和嘉立创强强联合，举办了本次“单片机创意设计大赛”，继完成“STC8051U实验箱复刻项目”的初步设计之后，又花了点时间设计了本项目，但由于各种原因，导致打完板子，一直没有时间进行焊接测试。时隔半个月，今天抽出一些时间把板子焊好，测试STC-ISP可以成功识别到芯片，即板子没有什么大问题

。

废话少说，先介绍一下板子的基本功能：
1、电源输入方式支持TYPE-C、TYPE-A、XH2.54-4P、DC5V-12V接入。DC输入接口可对接入的2S、3S锂电池（连接帽切换）进行电压（电量）检测。
2、系统电压支持5V和3.3V，设有总闸开关、分闸开关、自恢复保险丝。支持一键重启、USB-DC供电切换、一键开启/关闭备用电源（纽扣电池或外接电池）。MCU供电支持5V-3.3V切换（连接帽切换）。VREF+支持2.5V基准电压-VCC电源电压切换（连接帽切换）。

3、MCU拓展接口满血版。
4、设有五个MQ系列气体传感器外设接口，一个AHT20+BMP280融合模块接口，一个六轴姿态传感器接口（MPU6050），一个大气压强传感器接口（BMP280），一个2.4G无线通讯模块接口（NRF24L01+），一个WIFI模块接口（ESP8266-01S），一个蓝牙模块接口（HC-06），一个三轴磁场传感器模块接口（电子指南针罗盘），一个温湿度传感器模块接口（DHT11），一个一线制温度传感器接口（DS18B20），一个超声波模块接口（HC-SR04），两个LoRa无线通讯模块接口（HC-14），一个多功能显示屏接口（支持8P-TFT、IIC模式OLED、SPI模式OLED），四路直流电机驱动（PWM+NMOS组合），五个按键（支持硬件消抖，无需软件消抖），一个有源蜂鸣器（低电平驱动），一组红蓝LED灯（2个0805亮度大），一组LED流水灯（4个0603亮度小）。

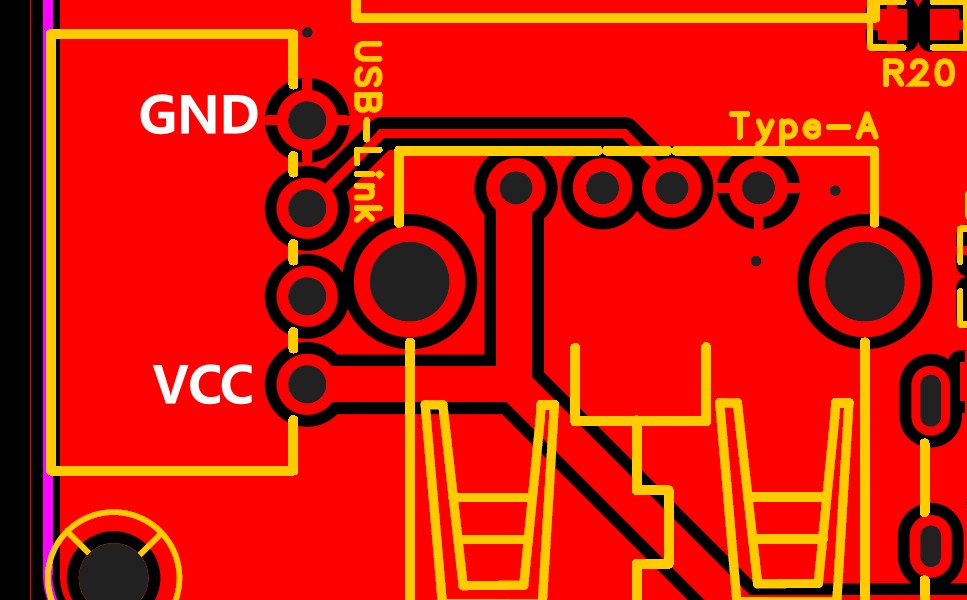

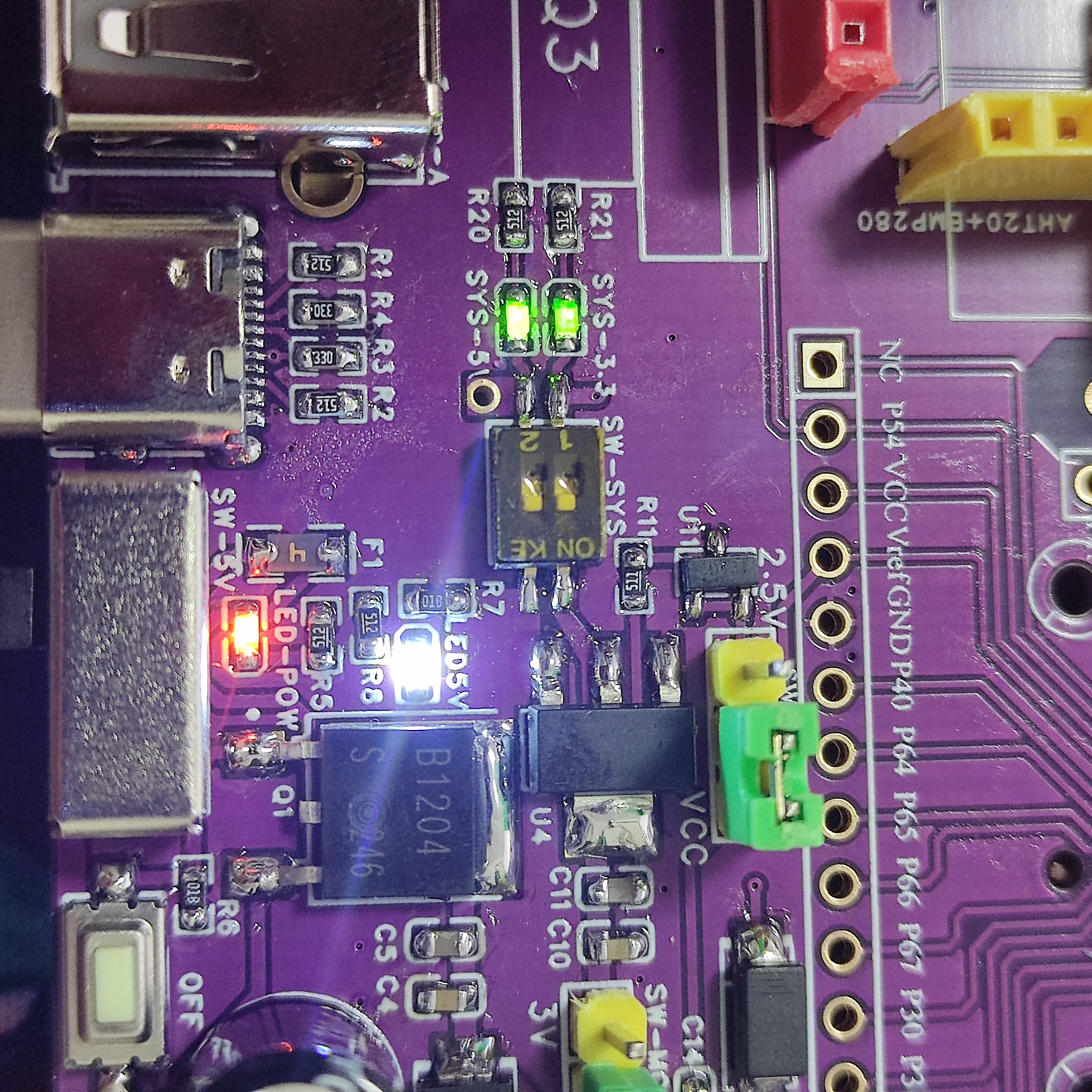

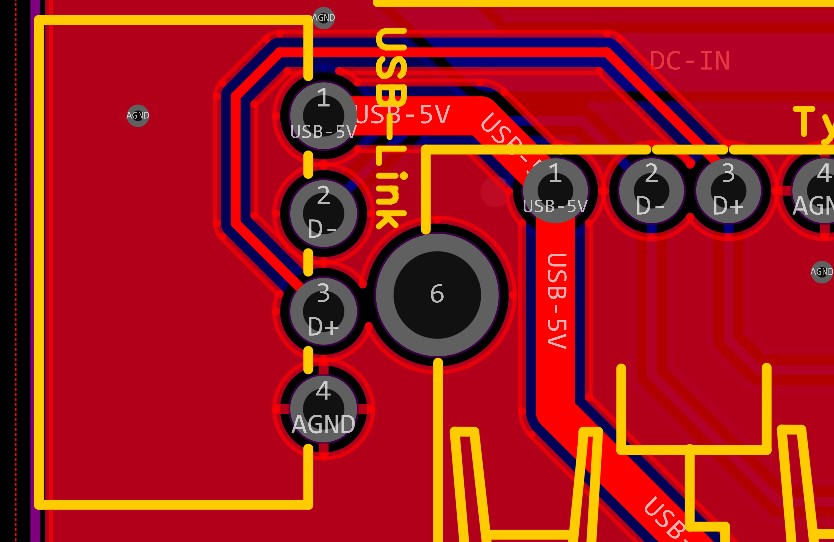

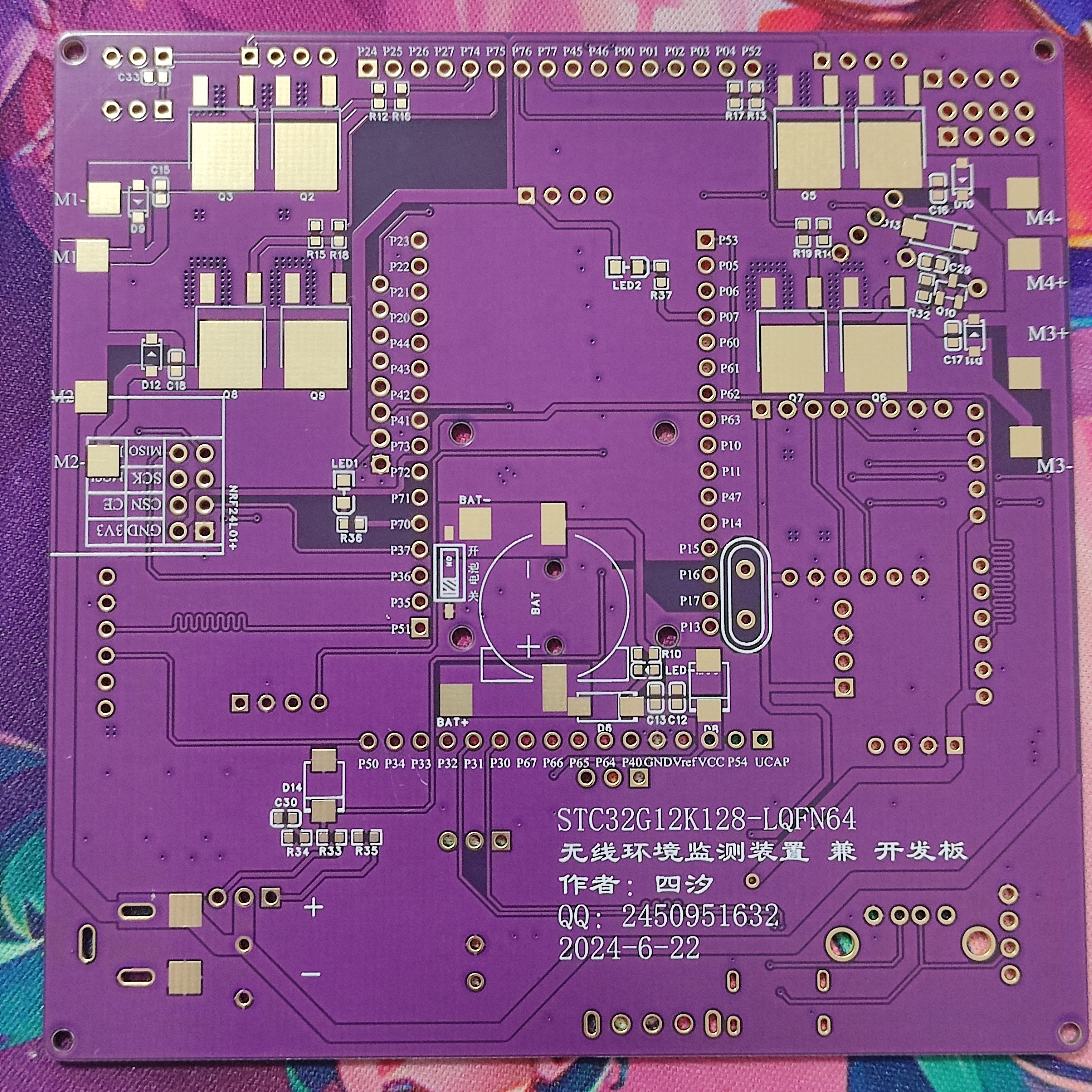

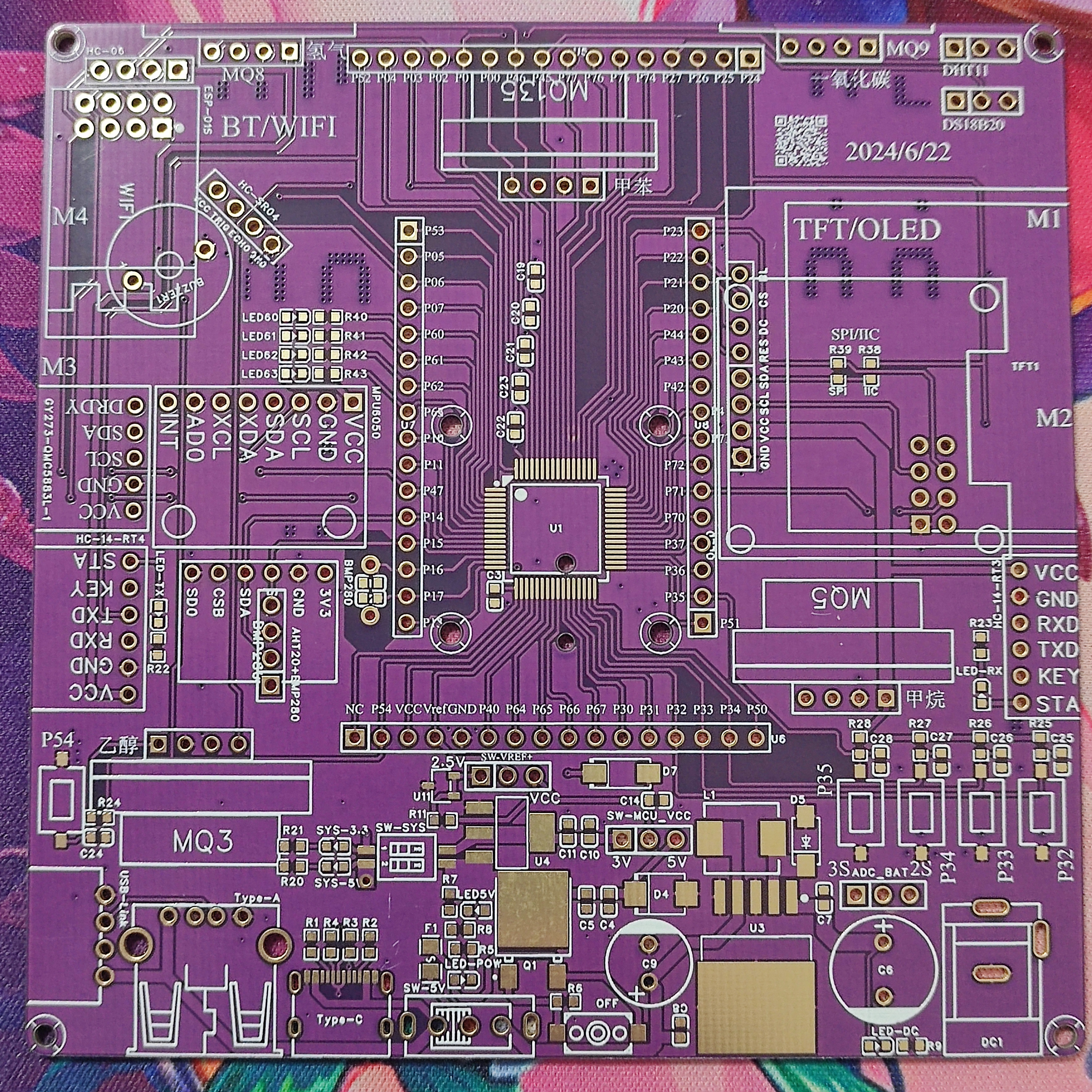

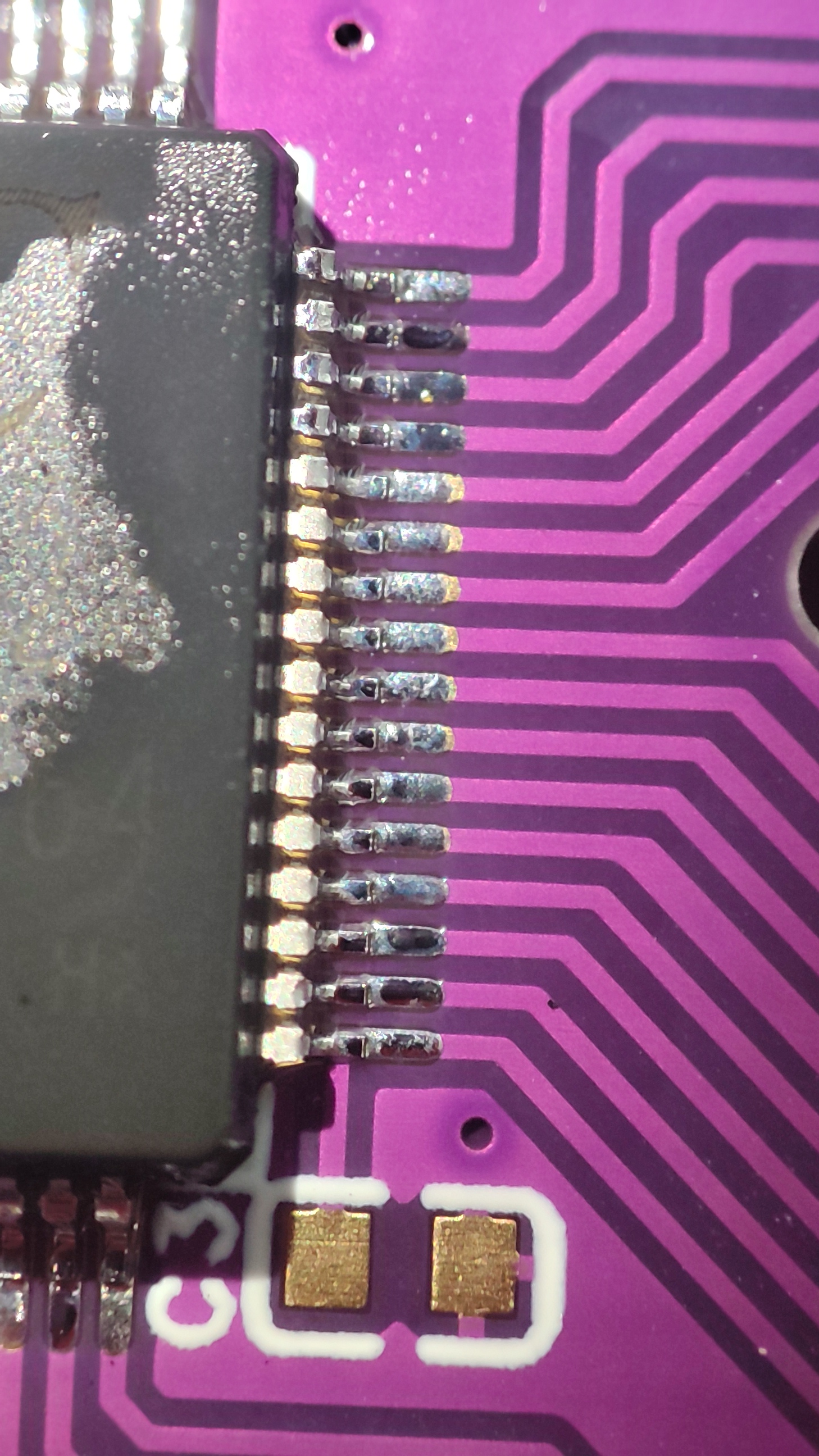

上实物！如下：
