UI展示
主菜单(滚动3.94V 2.5mA)：
二级菜单(滚动3.94V 4.3mA)：
三级菜单：

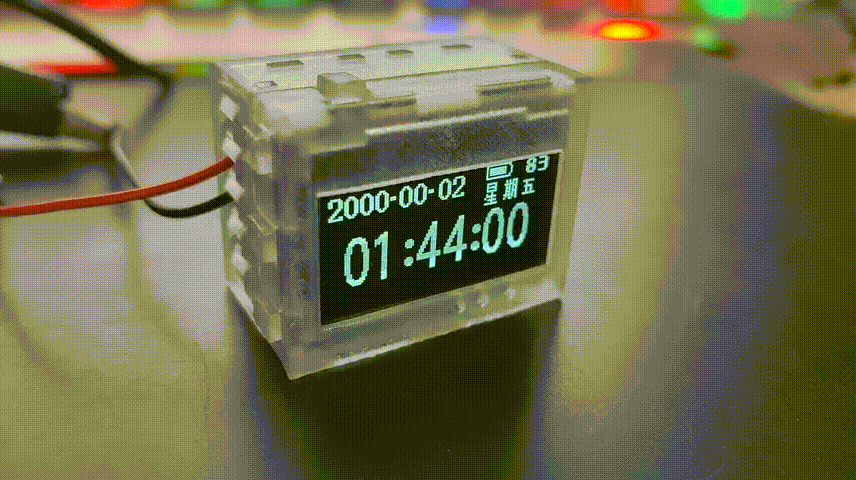

TV模式（时钟显示界面）：
TV模式（环境显示界面）：
TV模式（电源显示界面）：
休眠屏显模式：
指南针UI：
UI操作逻辑：
低功耗思路
熟悉PC设备的朋友应该都知道，我们的电脑在闲置的时候，功耗一般比较低，这是因为CPU降频了，处于一种“怠速”的状态。同样，在降低设备功耗的时候，大多数人会采用降频的策略。很多朋友看到我用30M的主频时都会发出疑问：为什么不降频？

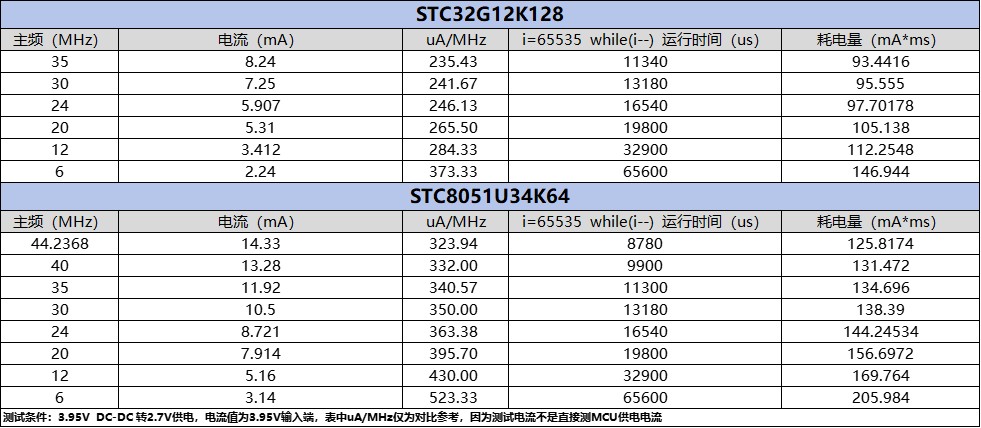

不分情况的一味降频，反而会增加设备的功耗。下图测试了STC32G12K128单片机在各个主频下的运行电流
之前想移植到STC8051U上运行，也移植好了，但测试发现8051U的功耗比32G大一些，只好作罢
这里我测试了各个主频下单片机运行65535次while(i--)所需的时间，这个是想证明，单片机在处理固定任务量的任务时，所需时间和主频成固定反比，35M主频是5M主频的7倍，那么5M主频处理任务需要的时间也应该是35M主频处理任务需要的时间的7倍，事实上也是如此：79200/11340 = 6.984
但5M主频下消耗的电流却不是35M主频下消耗电流的1/7（0.1428），而是2.287/10.88 = 0.21，这就说明低频执行同样任务量的任务反而会更耗电，也就是uA/MHz更大。
像本项目需要执行的UI刷新，UI刷新的点阵计算就是固定的任务量，uA/MHz越低，就越省电，所以需要高主频去执行这些任务或者计算，完成后无任务，这个时候就进入休眠模式。
软件介绍
软件部分，一些底层的配置采用了STC厂家范例代码，OLED初始化参考了淘宝附赠代码，反三角函数Atan的CORDIC算法参考了红石电路吧的代码，其余部分均为本人自行开发，程序框图如下，使用任务号栈+任务等待时间栈进行任务的预约与执行，中间的等待时间进入掉电模式进行过渡
之所以可以这么省电的缘故是因为MCU不会干多余的事情，有任务的时候才会运行，其他时间都在休眠。因为之前做第一代第二代时钟的时候，就发现一个事情，就是MCU在执行任务的时候，很多时候都在delay，例如滚动数字的时候，平移32格像素，需要平移32次，每次平移后间隔6毫秒才能执行下一次的平移，这个时候，空跑的的时间就是31x6=186ms，这是非常致命的，如果一秒刷新一次，就有18.6%的时间浪费在等待上。再例如给传感器发送测量指令后，需要等待一段时间才能读取测量后的值，这一段时间也是需要等待的。
为了解决MCU在等待时摸鱼的情况，可以让MCU在等待的时候进入掉电模式，从而降低功耗
但这样又不得不面临一个新的问题，就是MCU怎么知道自己什么时候醒过来？因为MCU在进入掉电模式之后主时钟停震，就真的睡死了，怎么知道自己下一次什么时候起来上班就成为一个问题
针对这个问题，像打工人可以预定一个闹钟一样，可以使用掉电唤醒定时器，通过设置掉电唤醒定时器的时间，控制MCU休眠后在我们指定的时间醒过来，然后我们可以再进一步，例如平移32格像素，就定下31个闹钟
为此，我引入两个数组，一个是“休眠时间数组”，一个是“任务号数组”（每个bit代表一个任务），两个数组的值一一对应。例如执行一个32格像素的平移，要执行32次，我就先在“休眠时间数组”和“任务号数组”中预约32个任务，如下图所示。
每次MCU检测数组“休眠时间数组”[0]和“任务号数组”[0]中的数值，如果不等于0，则将“休眠时间数组”[0]的值装入掉电唤醒寄存器，进行休眠，唤醒后再根据“任务号数组”[0]的值匹配相应的任务。任务完成后整个数组的值向左移动一位。当检测到“休眠时间数组”[0]和“任务号数组”[0]中的数值为0时，说明UI刷新任务已经完成，掉电唤醒寄存器关闭，彻底进入休眠，等待外部按键中断任务的唤醒。
但项目中并非只有一个OLED屏幕刷新的任务，对于传感器测量等待的任务，为了尽可能保证时效性，不可能排在UI刷新完成之后再测量，我们当然希望能两不误，这时就需要写插入算法将任务插入任务队列中，例如在队列中插入一个气压测量的任务（“任务号数组”bit1 =1），需要等待15ms（6+6+3），插入上图的队列中，如下图。可以看到当数值不可以重合时，需要打断队列插入数值，3为bit0和bit1都为1
通过上文的描述，我们知道单片机在刷新UI动画的时候，并不会一直刷新，像素每一次移动之间，一定是有一定的间隔时间的，否则就会运动过快。例如主菜单模式中，会显示3个32X32尺寸的图标，屏幕长128，图标之间间隔16，所以要完成一次滚动就需要平移48个像素，也就是平移48次，按照每次移动之间等待6ms，完成一次平移需要282ms（不算其他执行的时间），那这282ms的时间，如果单片机没有其他工作的话，那就是在空转。那么我们将等待空转的时间，用休眠代替，就可以把功耗降低了。这个时候就需要将48个间隔的UI刷新任务（任务号0x0001）和 6ms的间隔时间分布压进任务号栈、任务等待时间栈中，由任务休眠等待模块处理，那么单片机就会在接下来的时间里，按照6ms的间隔，从休眠中唤醒48次，每次执行一次UI刷新任务。
下列图片为测试PCB采集到的数据，测试环境为电源板+测试主板（只焊接FFC座子、MCU、按键），测试接入点为电池输出两端：
由于MCU供电是降压2.7V提供，实际2.7V电流最好*1.4换算，当然，最终是电池在供电，使用原始数据也是没什么毛病的
while(1)测试，模拟单片机全运行，可以看到电流大概在7mA左右
主菜单滚动测试，每隔1~2秒让主菜单UI移动一次，可以看到，电流均值在1mA左右，放大可以看到，电流为48个有间隔的尖峰，说明单片机间歇工作48次，完成48次像素移动，然后继续休眠
二级菜单滚动测试，每隔1~2秒让主菜单UI移动一次，可以看到，电流均值在2.9mA左右，放大可以看到，电流为24个有间隔的尖峰，说明单片机间歇工作24次，完成24次像素移动，然后继续休眠，由于需要计算的东西比主菜单移动多，所以看到电流尖峰的脉宽较大，所以耗电较多
由此可以证明，设计的低功耗UI架构已经满足设计的初衷，只有在有任务的时候才干活，而且整个程序中，几乎没有delay，避免了单片机空转，提高了效率。 之前的代码中，该框架存在一个比较严重的bug，就是插队算法，插了，但任务等待休眠的子模块不买账，并不会终止当前任务的休眠，会堵塞到当前任务结束为止。这就导致在等待一些预约时间较长的任务时，整个系统的阻塞会被察觉。例如开启光控后需要每秒获取环境光数据，每次测量后200mS后读数，如果此时位于菜单界面，而且正在进行读取传感器数据的等待中，按下按键，需要等待当前预约的等待时间完成后才能进行UI的滚动，宏观表现上就是按下按键之后会时不时有卡顿感。正确的效果应该是，按键按下后，如果任务等待休眠的子模块正在进行其他任务的休眠，则需要中止，将剩余时间读回并填入任务等待时间栈栈顶，然后再根据中断来源进行任务的插队。之前发现这个bug之后怎么改都不正常，结果2024年6月24号凌晨不死心随便改了一下，竟然改好了，目前测试没发现异常
事情还没有结束，为了进一步降低功耗，还需要进一步降低功耗，MCU最耗电的任务其实是在刷屏的时候，这时候使用8080总线发送数据，需要MCU参与其中，不能去干别的事情，这个时候我们可以使用DMA功能，使用双缓冲区，先装填1区，DMA发送1区的数据，在1区发送的时候，装填2区，轮流发送，循环往复，提高MCU的工作效率。
但单纯DMA发送数据的话，其实还是会更耗电，因为需要将数据从flash搬到XRAM里面，再通过DMA发出去是需要时间的，效率上不如把flash的数据直接发送出去，这个时候可以利用MCU进入停IDLE模式时，MCU停止工作，但外设还在可以工作的特点，如果在2区填充完成，但1区还没发完的情况下，还可以让MCU进入停IDLE模式，这个时候MCU停止工作，但外设还在可以工作，在IDLE模式等待LCM DMA 发送完成后再唤醒执行别的程序。这样功耗就可以进一步降低。除此之外，还有各种优化局部刷新，一点点抠功耗
主要硬件介绍
MCU
最大主频35M，本项目最大稳定主频为30M，超过就会随机莫名其妙重启，这个问题曾困扰我两个星期
功耗大概在310uA/MHz，，休眠实测在2个uA左右，IO口中断在掉电模式下边缘触发有点硬件上的问题，触发一个可能联动另一个，很难绷得住
供电使用3.7V 1000mA 软包锂电池进行供电
主回路供电
MCU、传感器、蜂鸣器、OLED逻辑供电由ETA3425 DC-DC同步整流降压提供，供电电压设置为2.7V，该电压受限于还要给RTC电池充电，所以不能降的太低
OLED显示供电
OLED自带的电荷泵效率极其拉胯，推荐使用DC-DC升压，并且不推荐同步整流升压，因为效率少有超过80%的
OLED显示供电由MT3608L DC-DC异步整流升压提供，供电电压为5V、6V、7V、8V可选，由MCU控制OLEDV1（开漏）、OLEDV2（开漏）引脚切换
MT9700为限流芯片，防止输出短路
OLEDV1 1 OLEDV2 1 5V
OLEDV1 0 OLEDV2 1 6V
OLEDV1 1 OLEDV2 0 7V
OLEDV1 0 OLEDV2 0 8V
OLEDV1（准双向） 1 OLEDV2 （准双向） 1 13V+ 禁止，原本有隔离mos的，后来降本去掉了
MT3608L（纹波72mV）10uf |
输出电压（V） | 输出电流（mA） | 输出功率（mW） | 输入电压（V） | 输入电流（mA） | 输入功率（mW） | 效率 |
5.018 | 1.521 | 7.630 | 3.873 | 2.230 | 8.637 | 88.35% |
4.986 | 3.030 | 15.108 | 3.873 | 4.360 | 16.886 | 89.47% |
5.037 | 156.250 | 787.031 | 3.740 | 247.000 | 923.780 | 85.20% |
锂电池充电
锂电池充电由ME4059ASPG-N负责，使用DC-DC同步整流降压进行充电，充电电流约为550mA，可大幅度降低线性充电带来的温升，预留控制脚位EN_2和GHRG
EN_2为ME4059ASPG-N使能脚，可以在充电中测量电池电源的时候，短暂关闭使能，获取真实电池电压
GHRG为充电状态指示端口，可以判断电池状态、有无电池
锂电池保护
完全依赖电池自带的保护板，未预留保护器件焊盘，降本降掉了
锂电池充电电流检测
由INA181A2IDBVT芯片提供50倍差分放大，采样电阻放在低侧，防止漏电（放在高侧会产生11uA左右的漏电流）
其余查看开源原理图即可
目前功能介绍
标准模式
休眠模式
- 时间显示
- 温湿气压
- 电源状态
- 整点报时
- 深度休眠
- 休眠屏显
- 设置
环境信息
亮度设置
- 屏幕亮度
- 电压档位
- 自动调节
- UI动态
- UI静态
- TV动态
- TV静态
- 联动电压
- 亮度倍率
指南针
水平尺
时间设置
闹钟（10个闹钟）
- 秒
- 分
- 时
- 日
- 月
- 周六休
- 周天休
- 闹钟时长
- 开关
增量闹钟
秒表
声音设置
手电筒
电源管理
- 外部供电
- 内部供电
- 供电电压
- 充电电流
- 剩余电量
- 寿命保护（暂无功能）
系统设置
- 保存参数
- 防误触（暂无功能）
- 12时制（暂无功能）
- 屏幕翻转（暂无功能）
- 休眠计划（暂无功能）
- 开始休眠 （暂无功能）
- 结束休眠（暂无功能）
系统信息
- 主控型号
- 温湿度计
- 气压计
- 光强计
- 加速度计
- 磁强计
- 时钟芯片
- 屏幕主控
- 按键数
- 版本号
- 机器型号
- 作者
工厂模式
结构介绍
重新建模外壳，复位按键改到屏幕下面，按下屏幕复位，装配稍微有些难度，后面会出作业手册供参考
3D打印使用嘉立创的光固化，半透明树脂
开源地址与资料下载：
https://oshwhub.com/yq-qvq/low-power-consumption-for-24-day
