STC8A8K64D4准双向口模式下，P0的高电平电压不对？

who***

STC8A8K64D4最小系统，5V供电

IO设置准双向口模式，同样的设置，实测：P0口高电压只有1V.而P2却有5V。
请问是什么问题？

测试：
将P0设置为推挽输出，P0高电平为5v
将P0设置为准双向口，P0加上拉电阻（P0PU = 0xff; ）高电平为3v
高阻输入 0.6V ;   开漏 0.6V ;


代码如下

#include "STC8A8K64D4.h"
#include "intrins.h"

sfr     VOCTRL      =   0xbb;
#define IDL             0x01                    //PCON.0
#define PD              0x02                    //PCON.1
//sbit    P34         =   P3^4;
//sbit    P35         =   P3^5;

sbit led3=P4^3;   //串口3接收指示灯 太亮，先关掉
sbit led2=P0^4;          //串口2接收指示灯 太亮，先关掉
sbit led1=P0^5;          //秒闪灯


void INT0_Isr() interrupt 0
{
//    P34 = ~P34;                                 //测试端口
}

void main()
{

//                 P1M0 = 0x40; P1M1 = 0x00; //P16(PWR_5V) 推挽，准双向高电平为3V

//    VOCTRL = 0x00;                              //掉电模式时使用内部SCC模\块,功耗约1.5uA
////  VOCTRL = 0x80;                              //掉电模式时使用外部SCC模块,功耗约0.15uA
//    EX0 = 1;                                    //使能INT0中断,用于唤醒MCU
//    EA = 1;
    _nop_();
    _nop_();


    P0M0 = 0x00; P0M1 = 0xff;
    P1M0 = 0x00; P1M1 = 0xff;
    P2M0 = 0x00; P2M1 = 0xff;
    P3M0 = 0x00; P3M1 = 0xff;
    P4M0 = 0x00; P4M1 = 0xff;
                P5M0 = 0x00; P5M1 = 0xff;

          P0M0 = 0x00; P0M1 = 0x00;
    P1M0 = 0x00; P1M1 = 0x00;
    P2M0 = 0x00; P2M1 = 0x00;
    P3M0 = 0x00; P3M1 = 0x00;
    P4M0 = 0x00; P4M1 = 0x00;
                P5M0 = 0x00; P5M1 = 0x00;




P1=0xff; P2=0xff; P3=0xff; P4=0xff;P5=0xff;

led3=1;
led2=1;
led1=1;

//    PCON = IDL;                                 //MCU进入IDLE模式
//  PCON = PD;                                  //MCU进入掉电模式
    _nop_();
    _nop_();
//    P35 = 0;

    while (1);
}

复制代码

Debu***

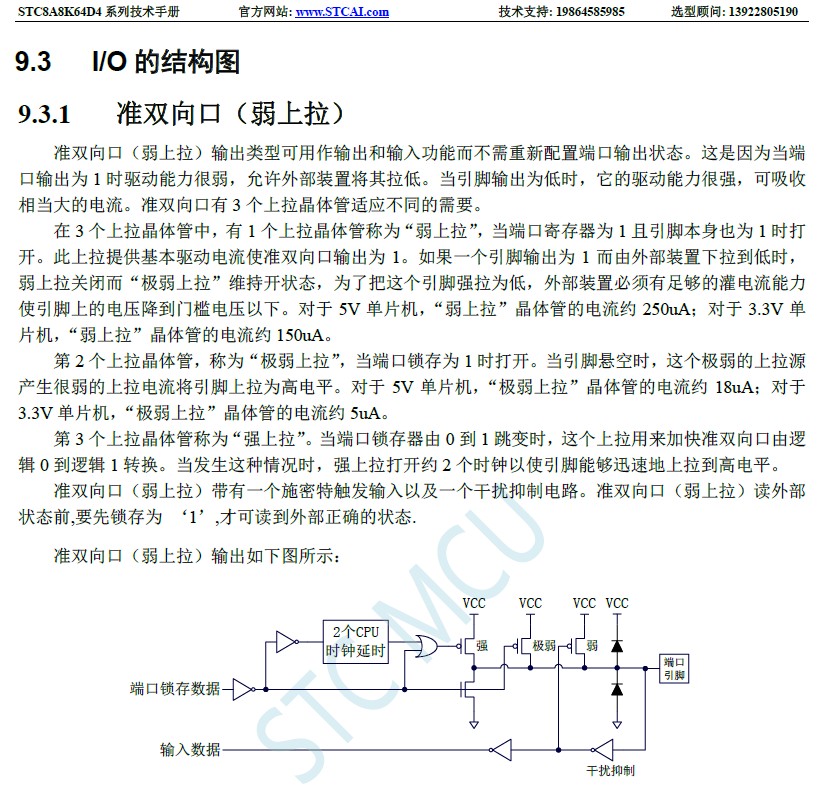

准双向5V 250μA，很弱，很容易就被拉下来

who***

Debu*** 发表于 2024-7-17 10:40
准双向5V 250μA，很弱，很容易就被拉下来

我这个引脚现在是悬空测的。而且同样的配置，同样的电路，同样的测试方法。为啥P4就可以呢？

Debu***

计算外部大概是4K的下拉，PCB上是否有其他元件或PCB有问题？所有P0口都是这样吗？

Debu***

计算外部大概是4K的下拉，PCB上是否有其他元件或PCB有问题？所有P0口都是这样吗？

who***

Debu*** 发表于 2024-7-17 10:46
计算外部大概是4K的下拉，PCB上是否有其他元件或PCB有问题？所有P0口都是这样吗？
...

现在这个板子，我只焊了单片机专门做测试。P01~P07，发现只有P07有5V,其余都是1V.

Debu***

看一下实物图和原理图
什么封装的
还有芯片版本

who***

Debu*** 发表于 2024-7-17 10:59
看一下实物图和原理图
什么封装的
还有芯片版本

更新后的硬件选项为:
  . 系统ISP工作频率: 23.916MHz
  . 内部IRC振荡器的频率: 11.057MHz
  . 掉电唤醒定时器的频率: 35.875KHz
  . 振荡器放大增益使能
  . 用户EEPROM大小被设置为 0.5 K
  . P3.2和P3.3与下次下载无关
  . 上电复位时增加额外的复位延时
  . 复位引脚用作普通I/O口
  . 检测到低压时复位
  . 低压检测门槛电压 : 2.00 V
  . 上电复位时,硬件不启动内部看门狗
  . 上电自动启动内部看门狗时的预分频数为 : 256
  . 空闲状态时看门狗定时器停止计数
  . 下次下载用户程序时,将用户EEPROM区一并擦除
  . 下次下载用户程序时,没有相关的端口控制485
  . 下次下载时不需要校验下载口令
  . 内部参考电压: 1193 mV (参考范围: 1100~1300mV)
芯片出厂序列号 : F7F4C4A214CCE6

  单片机型号: STC8A8K64D4
  软件协议, V3.0: 7.4.3U

  . 用户设定频率: 11.059MHz
  . 调节后的频率: 11.057MHz ( 主时钟分频系数 = 1; )
  . 频率调节误差: -0.022%

who***

Debu*** 发表于 2024-7-17 10:59
看一下实物图和原理图
什么封装的
还有芯片版本

LQFP44。 电路上啥都没接。原来这几个脚接LED（低电平点亮）结果发现高电平，也是微亮的。就断开led。

还有就是我测掉电模式，有400uA的电流，怀疑是不是这个片子有问题。

Debu***

who*** 发表于 2024-7-17 11:02
LQFP44。 电路上啥都没接。原来这几个脚接LED（低电平点亮）结果发现高电平，也是微亮的。就断开led。

还 ...

我感觉是焊接问题或PCB问题，IO坏不可能一排全坏了
