基于 STC8H8K64U - TSSOP20 的温湿度监测器, 温湿度传感器DHT20

liji***

用嘉立创EDA在线专业版设计了一款基于 STC8H8K64U - TSSOP20 的温湿度监测器。
该项目的功能包括且不限于芯片的IO接口全部引出（便于二次开发）、
串口引出、IIC OLED 4线引出、温湿度传感器DHT20引脚对应的接口引出、
串口通信指示LED、P3.5引脚LED测试、USB程序下载（P3.2接地按键、OFF按键）等。
20240807 更新：更换部分器件为更经济的器件
——开关三极管更换为SS8550，隔离二极管更换为ZM4734A，
      并对器件布局进行了部分优化，导线重新排布。
==============2024年9月9日更新 V2.0 ====================
重新设计开发板，更新内容如下：
1.调整原理图，更改三极管为 SS8550 或 MOS 管 AO3401A（推荐），用于实现断电识别 USB 下载；
2.PCB板框优化，缩小板框并使元器件布局更加紧凑；
3.增加部分打印图案，美化PCB；
4.增加过孔，使顶层和底层铺铜接地更合理，增大各个铺铜区域的接触面积，
   使器件通电回路更顺畅，并减少发热；
=================================================

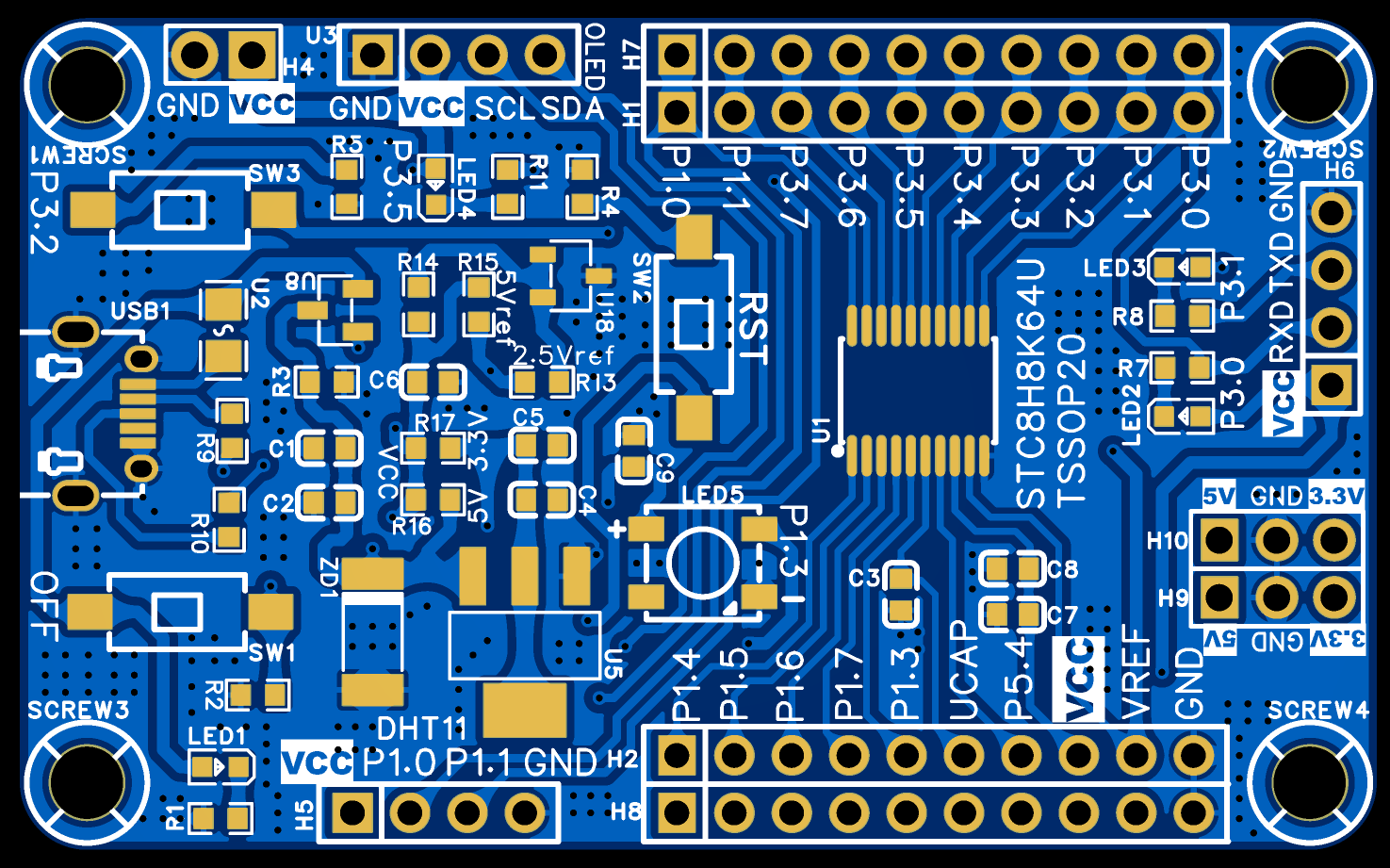

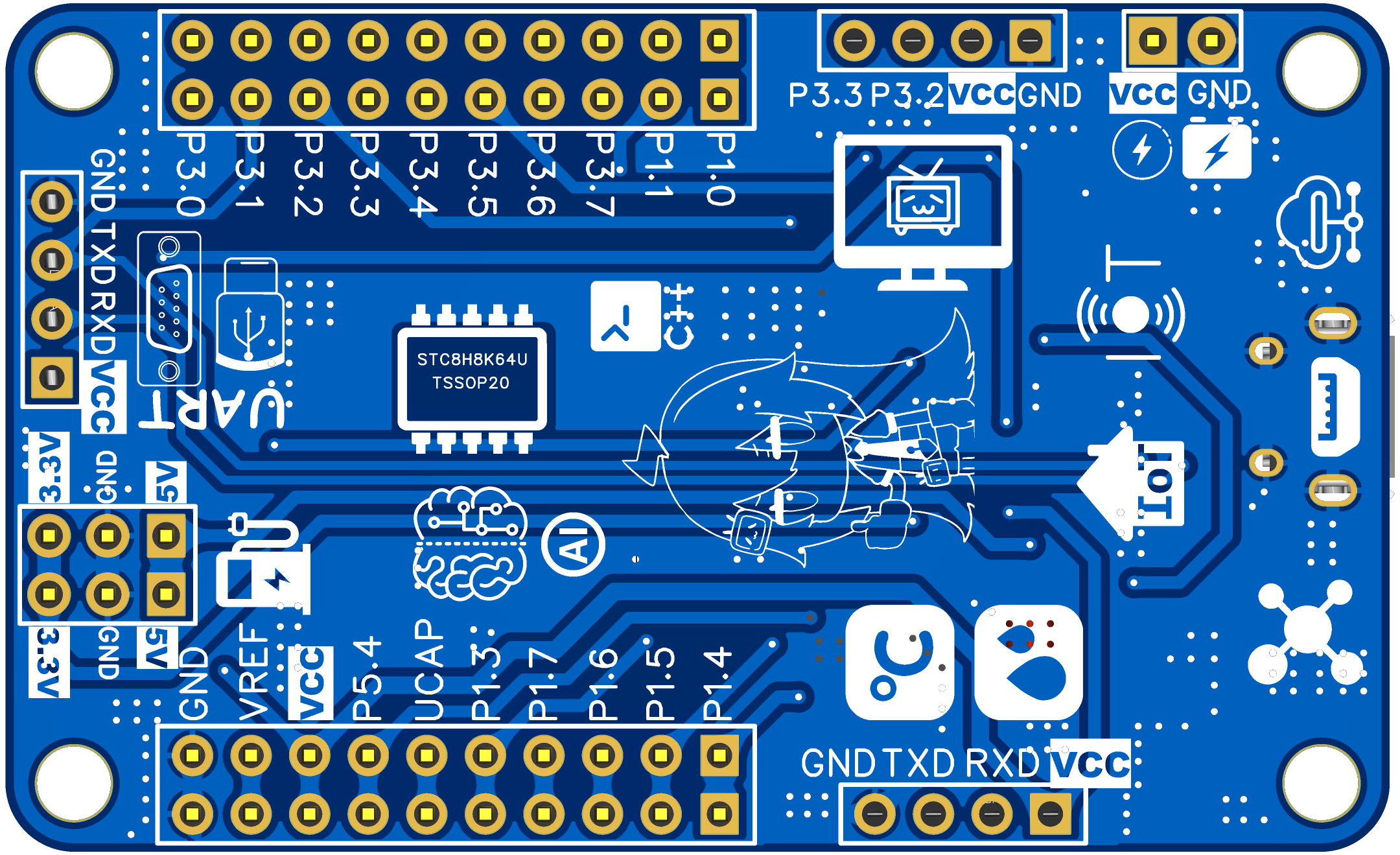

PCB 的 3D 效果如下

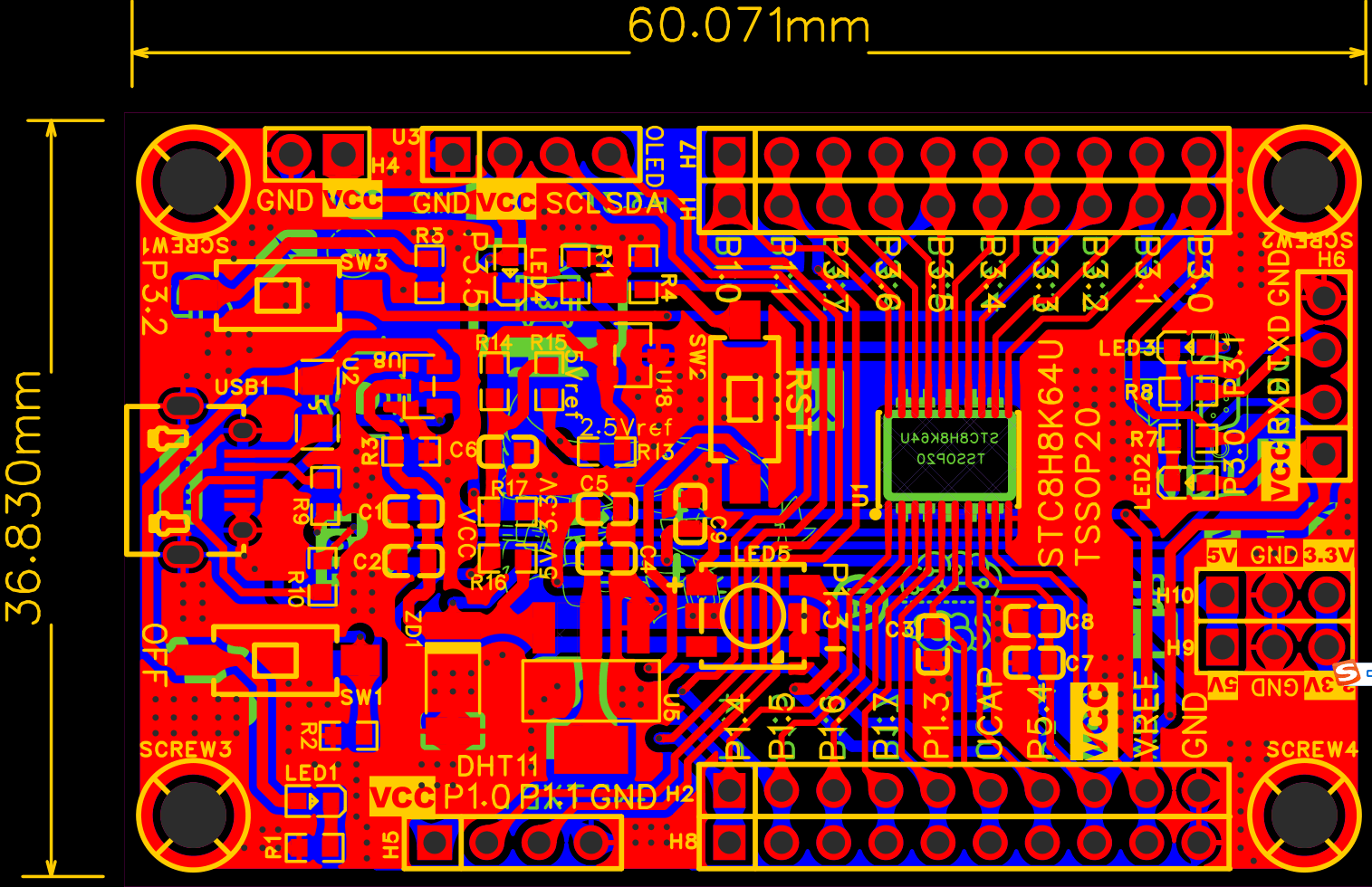

PCB如下



原理图如下

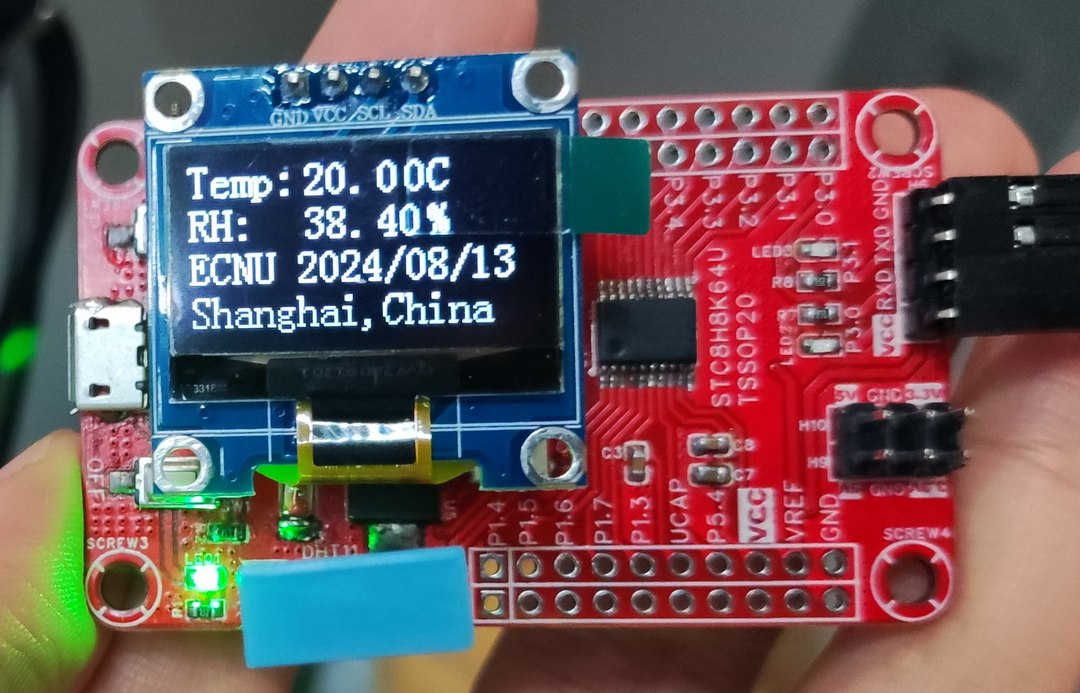

测试效果（代码见附件）

想法来源：
前段时间在嘉立创开源广场看到一个创意博主的板子设计得很不错，是基于STC15W408AS-TSSOP20的Mini板，我将它复刻了出来，使用几天感觉非常顺手，于是想要将其升级一下，换成STC8H8K64U，对于封装的选择则是考虑到项目的需求，对于温湿度采集和 OLED 屏显示两个功能（当然还有 USB-ISP 下载功能）而言，TSSOP20的封装已经足够胜任。选定芯片之后，想着做个项目而不是仅仅制作一个最小系统板，考虑到项目成本和手头的传感器，选择设计一款环境温湿度采集（DHT11 传感器）和 OLED 显示数据的板子。报名参见嘉立创的新人首创挑战赛和STC创意大赛，分享给更多有需要的人，同时也希望得到大家的点评、意见和建议，提升能力和弥补不足。

项目链接：https://oshwhub.com/jinleili/design-of-extensible-temperature

so***

dht20使用i2c接口的，预留2个i2c接口方便接传感器不错，接口全部引出，还有USB下载。ttl下载蛮不错的。

小涵***

搞得挺漂亮，你如果要用那种廉价的USB转TTL模块刷机，建议参考一下手册，串口需要加电阻跟二极管

liji***

想问一下板子上的 SB1204 和二极管D1 SMBJ5339B 有没有替换产品，查到SB1204稳压三极管停产了……

hb_***

PCB也建议一下，板子空间比较大，涉及到的电源走线适当加粗。

haiya***

还可以优化下做的更小巧

liji***

haiya*** 发表于 2024-7-25 11:30
还可以优化下做的更小巧

已优化器件布局，缩小了板框{:5_361:}

liji***

hb_*** 发表于 2024-7-25 08:29
PCB也建议一下，板子空间比较大，涉及到的电源走线适当加粗。

已优化导线，增大了VCC和电源部分的导线宽度{:5_332:}
