初试 8051U, 做个小实验...

ang***

咋个申请的呢

阿杰爱***

为啥我的芯片SIP检测不出来啊

浦江***

阿杰爱*** 发表于 2024-11-6 21:36
为啥我的芯片SIP检测不出来啊

SIP?
是不是指用STC-ISP软件来检测8051U的芯片?
现在要用新版本的Aiapp-ISP-V6.94R以后的版本了.

[芯片类型]先不管显示什么芯片名称...
用传统的方法:
先按P3.2键接地不松开, 再用OnOff键断电上电, 再松开P3.2键,
此时ISP软件上[扫描串口]显示: (HID) USB+Writer
这时候再点击[检测选项]. 就会出现检测报告...告诉你检测到什么芯片了...
可试试看...

阿杰爱***

浦江*** 发表于 2024-11-6 21:57
SIP?
是不是指用STC-ISP软件来检测8051U的芯片?
现在要用新版本的Aiapp-ISP-V6.94R以后的版本了.

我的是DIP封装的没有接USB的电路，串口下载，用STC的软件显示芯片型号未知，也是最新版的，好奇怪

qq6035***

DIP40封装我当年买很多个STC89C52不知藏在哪里了.

浦江***

阿杰爱*** 发表于 2024-11-6 22:02
我的是DIP封装的没有接USB的电路，串口下载，用STC的软件显示芯片型号未知，也是最新版的，好奇怪 ...

根据你说的情况, 再次做了实验:
芯片是STC8051U,DIP40封装的, 下载线就是一根最普通的四线的USB通讯线. 一头插PC机的USB口, 另一头插实验板的四针的下载调试口.
  实验板很简单， 四针接口，中间两针直接连接P30和P31。左起第一个按钮就是P32，按下接地。
USB数据通信线(四线: VCC D- D+ GND)
启动Aiapp-ISP-V6.94U软件, 在[芯片型号]处选择一个不是STC8051U芯片的型号(以便观察是否能正确检测到STC8051U芯片)。


当按下P32接地，再断电上电后，[扫描串口]已经辨识出"(HID1) USB-Writer"了.

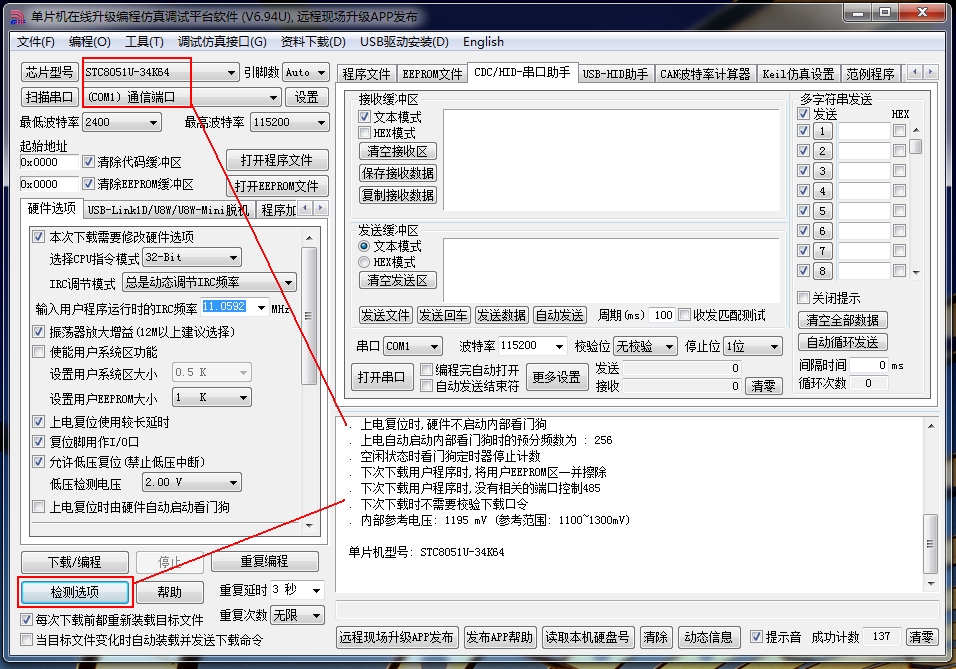

此时点击[检测选项],出现检测报告,并且[芯片型号]出已经出现"STC8051U-34K64", 说明已经正确检测到了.


应该说这是最简单的方法了，为什么不用呢？

然而,说是"是DIP封装的没有接USB的电路，串口下载"
单片机STC8051U的P30和P31直接连接PC机USB口, 之间是不需要"接USB的电路"啊。
“串口下载”，什么意思？
猜测一下，难道不用PC机的USB口吗？ 而用RS232串口（老式电脑）通讯口？这不可能啊，RS232的电平不是TTL的，不能直接连接单片机的。
那么是通过一个USB-TTL转换模块来连接单片机串口的吗？
好的， 再猜测一下，分两种情况来实验一下，
先看两种USB-TTL转换模块，如图：


上面一种是普通的转换模块，一头插PC机的USB口？ (不插USB口还能插哪里？) 另一头插单片机，连接P30和P31。
启动软件:

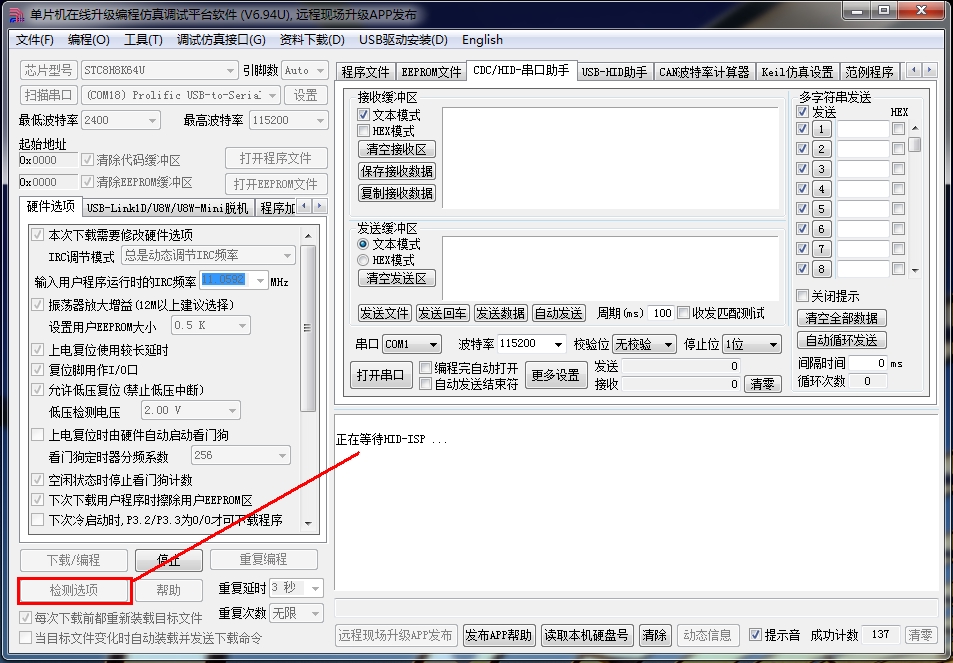

手动选择一下模块的串口， [芯片型号]选一个无关的。点击[检测选项]，出现“正在等待HID-ISP...”. 永远的等待...


当点击[停止]时, “正在等待HID-ISP...”仍保持, 但是[芯片型号]处出现了"STC8051U-34K64"字样, 继续等待....,
这个能算检测到了吗? 好像不能算。(什么机理,还有待研究...)



再用上述的第二种模块实验一下:
这是一种专门用于STC调试下载的模块, 具有自动断电上电功能的, 之前一直用于STC89...STC15...STC8A...IAP15W等多种芯片电路板的调试, 很便宜, 还很好用,
当点击[检测选项]时， 实验结果是:  很顺利，检测报告出来了。

jackf***

浦江*** 发表于 2024-10-30 17:09
这个问题看似简单一句话, 若详细回答要写一大篇了,估计要花费很多时间的...
简单地说吧, 它既能当8位单片 ...

{:5_305:}

程序***

太强了，学习一下

是三***

还能申请DIP40的芯片啊，真好

lgns***

太强了，学习一下
