使用2位数据线做控制 LCD1602用HC164

angm***

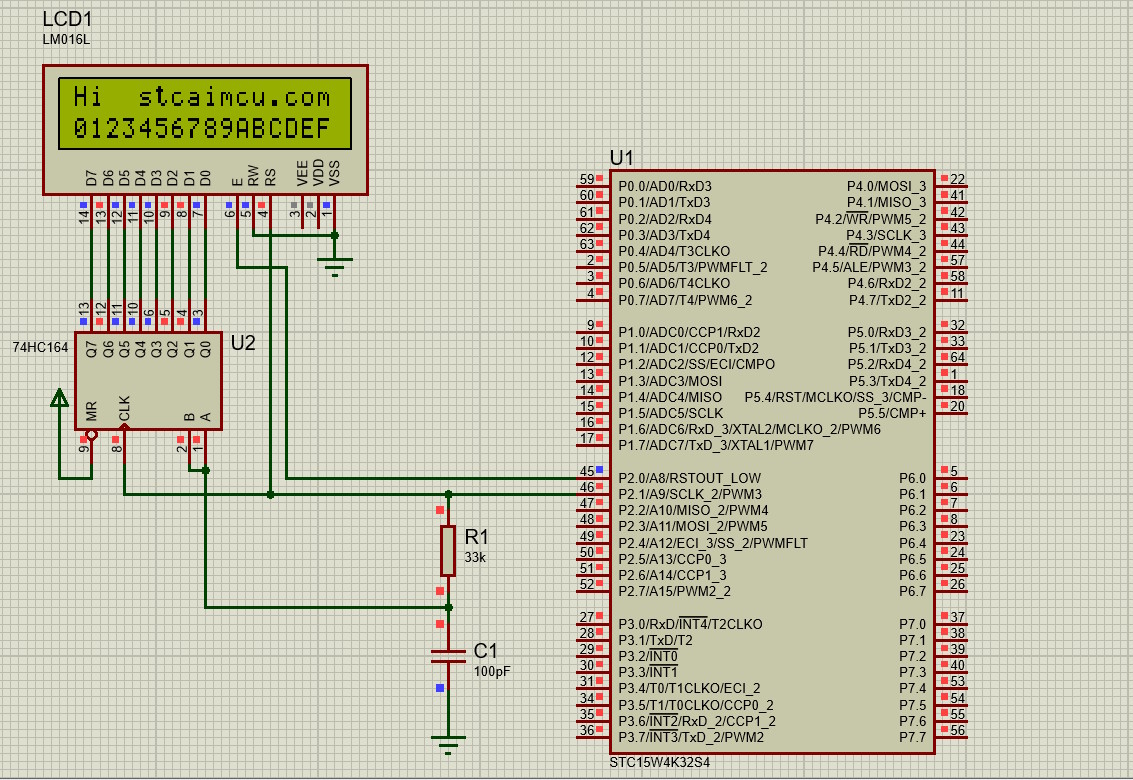

I/O口 不够，咋办 使用2位数据线做控制 LCD1602  用 HC164 的串行输入控制 扩展输出 8位

/* Main.c file generated by New Project wizard
 *
 * Created:   周四 2月 9 2023
 * Processor: STC15W4K32S4
 * Compiler:  Keil for 8051
 I/O口 不够，咋办 使用2位数据线做控制 LCD1602  用 HC164 的串行输入控制 扩展输出 8位
 */

#include <reg51.h>
#include <stdio.h>
#include <intrins.h >  //头文件的包含 _nop_()

//#define MAIN_Fosc       11059200UL  //定义主时钟
#define MAIN_Fosc       12000000UL  //定义主时钟

sfr P0M1 = 0x93;
sfr P0M0 = 0x94;
sfr P1M1 = 0x91;
sfr P1M0 = 0x92;
sfr P2M1 = 0x95;
sfr P2M0 = 0x96;
sfr P3M1 = 0xb1;
sfr P3M0 = 0xb2;
sfr P4M1 = 0xb3;
sfr P4M0 = 0xb4;
sfr P5M1 = 0xC9;
sfr P5M0 = 0xCA;
sfr P6M1 = 0xCB;
sfr P6M0 = 0xCC;
sfr P7M1 = 0xE1;
sfr P7M0 = 0xE2;

typedef unsigned char      uint8;          // 无符号8位整型变量 //
typedef unsigned int       uint16;          // 无符号16位整型变量 //

/********************************************************************************************
// 指令集 //将所有可能用到的指令先预定义一下，方面以后的使用
/********************************************************************************************/
#define CMD_clear       0x01             // 清除屏幕
#define CMD_back       0x02             // DDRAM回零位
#define CMD_dec1       0x04             // 读入后AC（指针）减1，向左写
#define CMD_add1      0x06             // 读入后AC（指针）加1，向右写
#define CMD_dis_gb1  0x0f             // 开显示_开光标_开光标闪烁
#define CMD_dis_gb2  0x0e             // 开显示_开光标_关光标闪烁
#define CMD_dis_gb3  0x0c             // 开显示_关光标_关光标闪烁
#define CMD_OFF_dis  0x08             // 关显示_关光标_关光标闪烁
#define CMD_set82     0x38             // 8位总线_2行显示
#define CMD_set81     0x30             // 8位总线_1行显示（上边行）
#define CMD_set42     0x28             // 4位总线_2行显示
#define CMD_set41     0x20             // 4位总线_1行显示（上边行）
#define lin_1         0x80             // 4位总线_1行显示（上边行）
#define lin_2         0xc0             // 4位总线_1行显示（上边行）

sbit   LCD1602_RS=P2^1;  /* Data Command Pin  1 data  0 command pin 4  */
sbit   LCD1602_E =P2^0;  /* LCD Enable Signal  pin 6  */
bit    rs = 0;             // lcd 'rs' flag

void _delay_us(uint16 i)
{
        while(i--)
   {
        _nop_();
        _nop_();
        _nop_();
        _nop_();
   }
}

void Delay1ms(unsigned int xms)
{
        uint16 x,y;
        for(x=xms;x>12;x--)
            for(y=169;y>0;y--);
}

/********************************************************************************************
// 写数据程序 //
/********************************************************************************************/
void LCD1602_Write(uint8 LCD1602_work) {
    uint8 bitctr = 8;

     do                         // start of bit clock cycle
     { if(!(LCD1602_work & 128))        // if b7 is a '0' bit
         LCD1602_RS = 0;       // start clock cycle for a '0'
       _delay_us(55);            // charge or drain cap to 3t

               LCD1602_RS = 0;         // start clock cycle for a '1'
               LCD1602_RS = 1;         // clock out the '0' or '1'

       LCD1602_work <<= 1;      // prep for next bit
     } while(--bitctr);         // until all 8 bits clocked out

     if(!rs) LCD1602_RS = 0;   // make clk pin = rs flag
     LCD1602_E = 1;           // latch 595, pulse LCD 'E' pin
     LCD1602_E = 0;            //  "
     LCD1602_RS = 1;            // always leave clk pin high


}

/********************************************************************************************
// 写指令程序 //
/********************************************************************************************/
void LCD1602_WriteCMD(uint8 LCD1602_command) {
rs = 0;  LCD1602_Write(LCD1602_command); rs = 1;
}
/********************************************************************************************
// 初始化
/********************************************************************************************/
void LCD1602_Init(void){

    LCD1602_E = 0;
    LCD1602_RS = 1;
    Delay1ms(100);
        LCD1602_WriteCMD(CMD_set82);  //16*2显示，5*7点阵，8位数据
        LCD1602_WriteCMD(CMD_set82);
        LCD1602_WriteCMD(CMD_clear);
        LCD1602_WriteCMD(CMD_back);
        LCD1602_WriteCMD(CMD_add1);
        LCD1602_WriteCMD(CMD_dis_gb3);
    Delay1ms(2);

}
/********************************************************************************************
// 打印字符串程序 // （本函数调用指针函数）
// 第一行位置 0x00~0x0f  第二行位置 0x40~0x4f
/********************************************************************************************/
void print_str(uint8 a, uint8 *str){
        LCD1602_WriteCMD(a | 0x80);
        while(*str != '\0'){
                LCD1602_Write(*str++);
        //_delay_us(2);
        }
        *str = 0;
}
/********************************************************************************************
// 打印单字符程序 //
/********************************************************************************************/
/*
void print_char(uint8 a,uint8 t){
        LCD1602_WriteCMD(a | 0x80);
        LCD1602_Write(t);
}*/

void main(void)
{

    P2M0 = 0x00;
    P2M1 = 0x00;


    LCD1602_Init();
        print_str(0x80,"Hi  stcaimcu.com");
    Delay1ms(1);
         print_str(0xC0,"0123456789ABCDEF");

  // Write your code here
   while (1){
         //print_str(0xC0,"0123456789ABCDEF");
    }

}




复制代码

angm***

STC8H8K64U转STC89-打狗棒  使用2位数据线做控制 LCD1602  用 HC164 的串行输入控制 扩展输出 8位

STC8H8K64U转STC89-打狗棒

神***

I/O 不够，可以 用 开天斧-STC8H8K64U-45MHz-LQFP64转DIP64




深圳国芯人工智能有限公司-核心功能实验板 (stcai.com)

angm***

神*** 发表于 2023-2-11 22:51
I/O 不够，可以 用 开天斧-STC8H8K64U-45MHz-LQFP64转DIP64

不是每个项目都可以用这么多 I/O 的单片机。
这里给的是，怎么用最少的I/O脚来控制LCD1602液晶显示。

神***

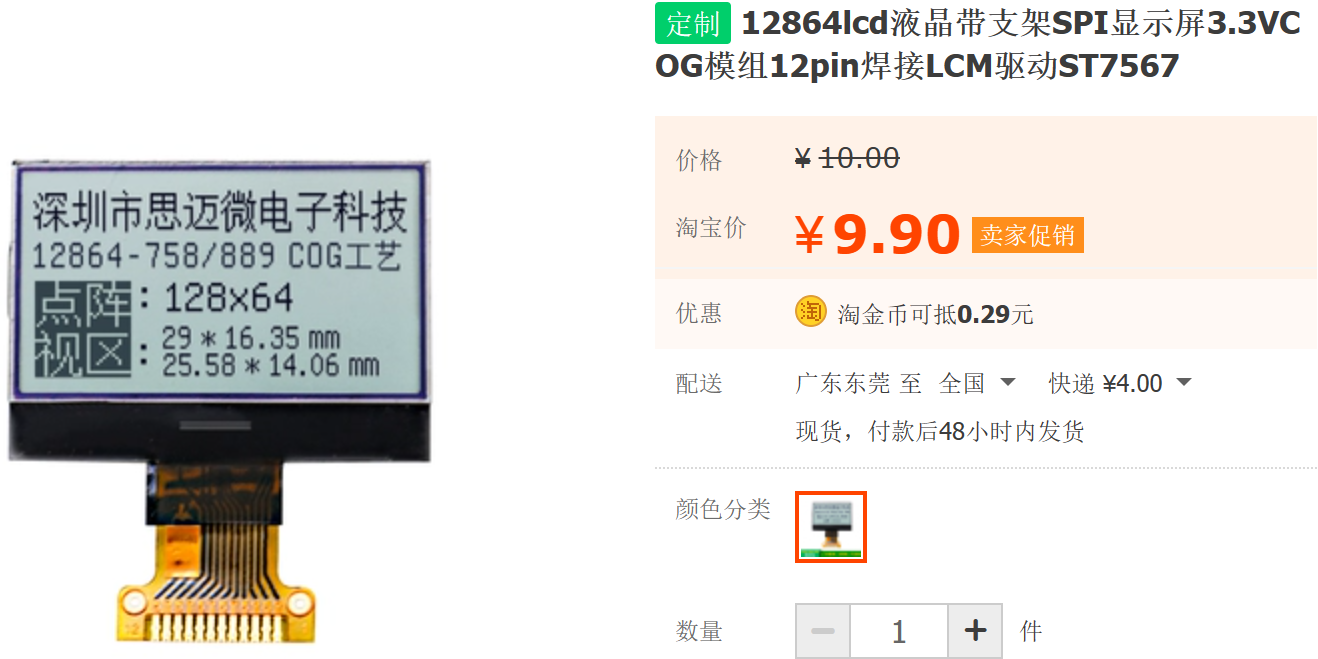

应该有 SPI-LCD12864,  SPI-LCD1602
应该有 I2C-LCD12864,  I2C-LCD1602

梁***

使用I2C接口的OLED或LCD1602，2线即可。74HC164输出时，每一个输出都会“闪烁”一下，一般建议使用有锁存功能的74HC595来扩展IO输出，3线即可，可以多片级联。
